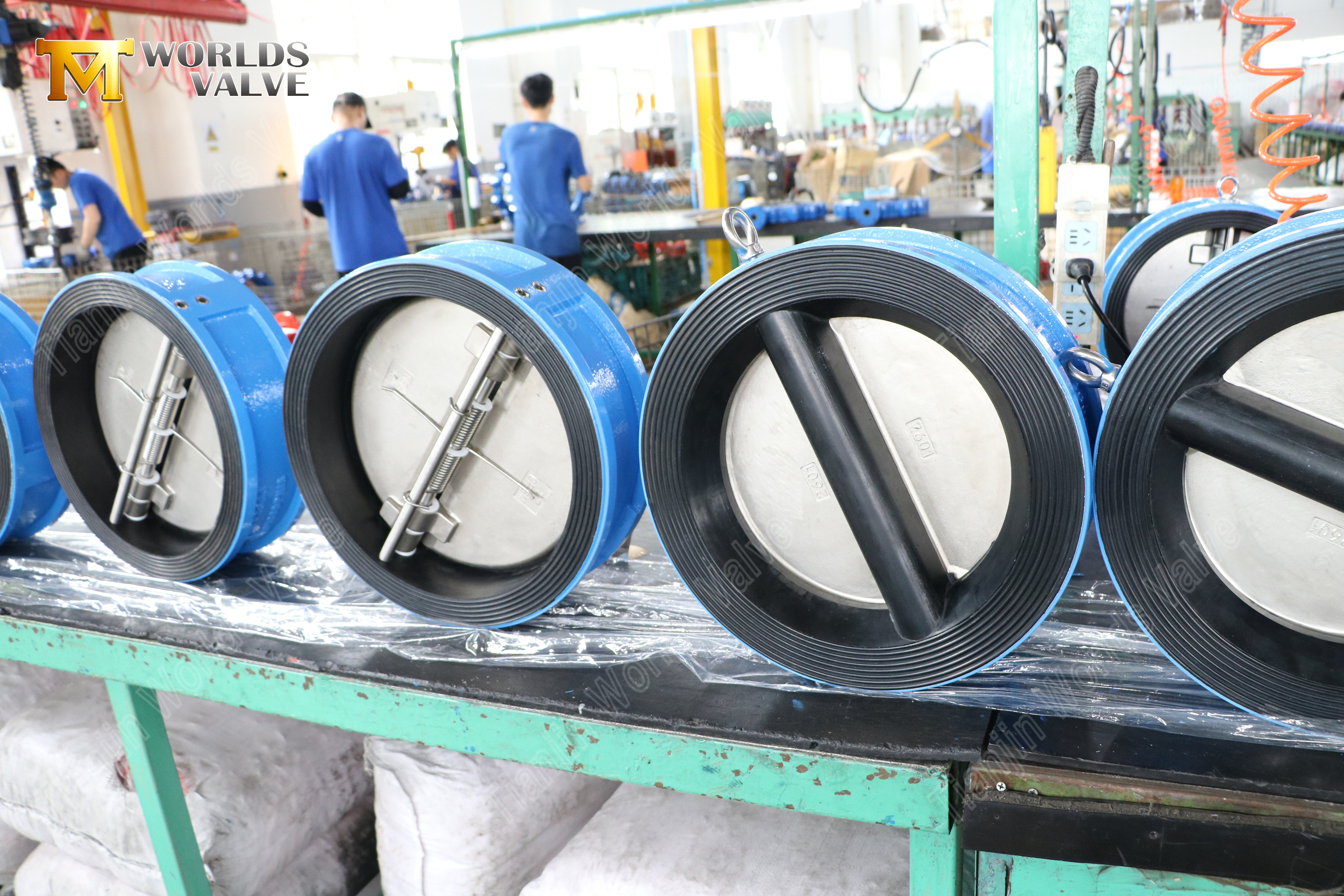

Çift Plakalı Wafer Çek Valf – EPDM Kaplamalı Gövde, CF8M Disk, PN10, OEM Üreticisi

Ürüne Genel Bakış

Çift plakalı wafer çek valf, sıvı ve gaz boru sistemlerinde geri akışı önlemek üzere tasarlanmış, yay destekli, geri dönüşsüz bir valftir. Bir menteşe üzerinde sallanan tek, ağır bir diske dayanan geleneksel salınımlı çek valflerle karşılaştırıldığında, çift plakalı tasarım, akışa göre açılıp kapanan iki hafif, yarım daire biçimli disk kullanır. Sonuç: Daha hızlı dinamik tepki, önemli ölçüde daha düşük ağırlık ve valf boyunca çok daha küçük bir basınç düşüşü.

Plaka gövdesi, geçmeli cıvatalar kullanılarak doğrudan iki boru hattı flanşı arasına sıkıştırılır. Vananın kendisinde flanş bulunmaması, yüz yüze boyutu kısa ve toplam ağırlığı düşük tutar. Tipik bir boru tesisatı düzeninde bu, aynı boyuttaki flanşlı salınımlı çek valfe kıyasla %85"e kadar ağırlık tasarrufu anlamına gelebilir; bu, boru desteklerini tasarlarken veya sıkışık bir pompa istasyonunda çalışırken önemli olan bir farktır.

Bu model, iç deliği tamamen EPDM ile kaplanmış sünek demir gövdeye (GGG40/500-7), açıkta kalan metal yüzeylerde korozyon direnci için CF8M paslanmaz çelik diske (AISI 316) sahiptir ve PN10 (10 bar / 145 psi) olarak derecelendirilmiştir. EPDM yatak doğrudan valf gövdesi üzerine vulkanize edilir (sertleştirilir), böylece yatak ile gövde arasındaki sızıntı yollarını ortadan kaldıran kalıcı, kimyasal bir bağ oluşturulur; bu, güvenilirliğin ve sıfır sızıntının tartışmasız olduğu uygulamalarda kritik bir avantajdır. Yay destekli ikili plakalar, akışın tersine dönmesi üzerine, hat basıncına bağlı olarak genellikle 0,2-0,5 saniye içinde otomatik olarak kapanır ve pompaları, kompresörleri ve yukarı akış enstrümantasyonunu zararlı geri akışa ve basınç dalgalanmalarına karşı etkili bir şekilde korur.

19 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olan Tianjin Worlds Valve Co., Ltd., tamamı tam spesifikasyonlarınıza göre uyarlanmış, tamamen özelleştirilebilir çift plakalı wafer çek valfler (malzemeler, boyutlar, basınç değerleri, flanş standartları ve sızdırmazlık seçenekleri) sunar. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte ve ISO 9001 (LRQA sertifikalı), CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

Tanıtmak:

Çift Plakalı Gofret Çek Valf | Sfero Döküm Gövde | CF8M Disk | EPDM Koltuk | PN10

Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

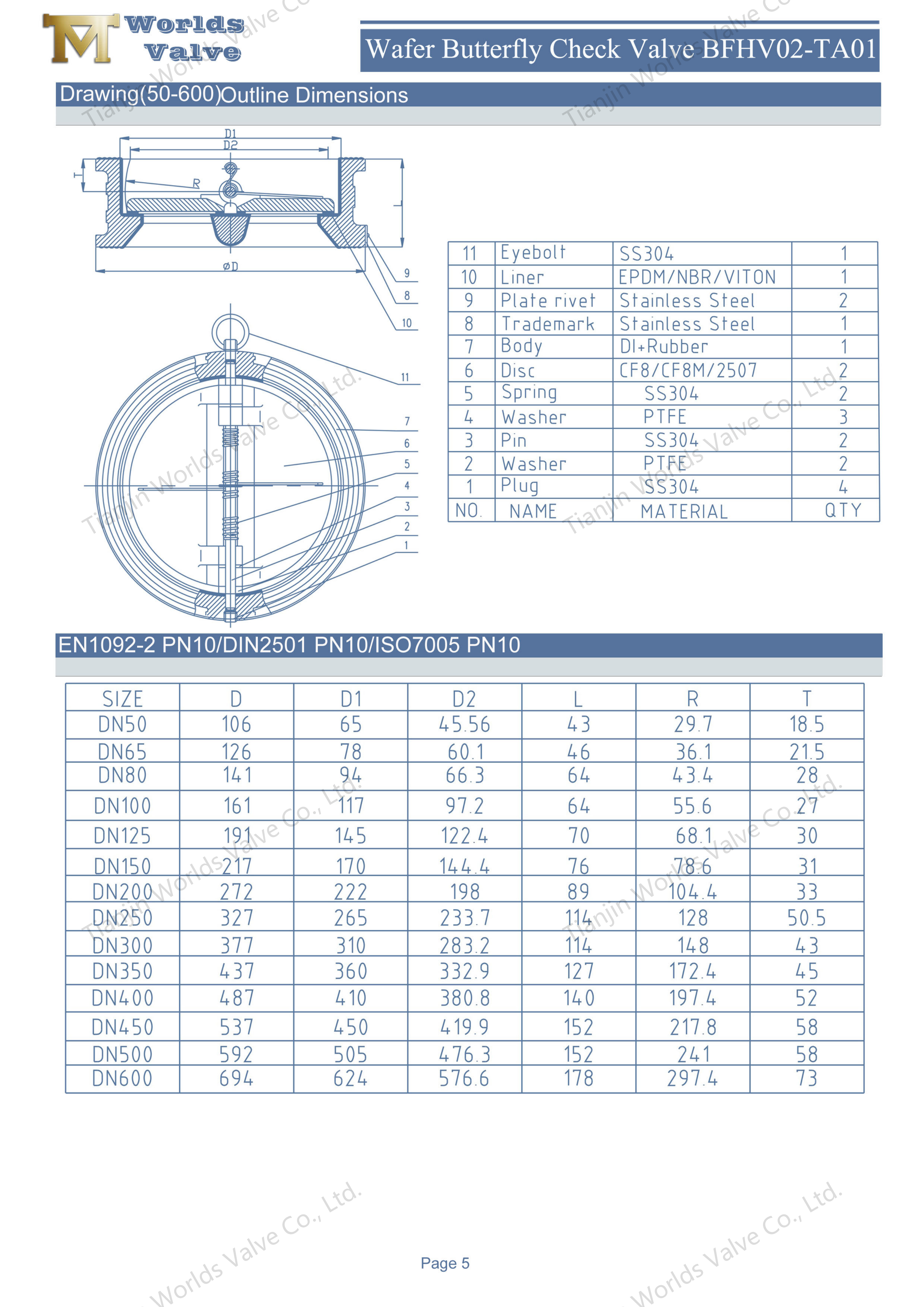

BFHV02-TA01 - Detaylı Ürün Bilgisi

Teknik Özellikler

Bu model aşağıdaki parametrelerle yapılandırılmıştır. Aşağıda listelenen her öğenin özel ihtiyaçlarınıza göre özelleştirilebileceğini lütfen unutmayın.

Temel Özellikler ve Avantajlar

1. Yay Destekli Çift Plaka Tasarımı – Hızlı Kapatma, Minimum Su Darbesi

• Hızlı Tepki – İki burulma yayı her disk üzerinde bağımsız olarak hareket ederek akışın tersine dönmesi üzerine plakaları hızla kapatır. Tepki süresi genellikle 0,5 saniyenin altındadır ve tamamen kapanması 1-2 saniye sürebilen salınımlı çek valflere kıyasla su darbesi riskini önemli ölçüde azaltır.

• Azaltılmış Ağırlık – İki yarım daire biçimli plakanın ağırlığı, tek bir tam delikli diskten daha hafiftir. Bu daha düşük kütle, kapanma sırasında daha az atalet direnci anlamına gelir ve çarpma kuvvetlerini daha da azaltır.

• Düşük Basınç Düşüşü – Tamamen açıldığında plakalar akış yoluna karşı düz durur. Aerodinamik profil minimum akış kısıtlaması oluşturur; tipik olarak nominal akış hızında ΔP < 0,3 bar.

• Kısa Kurulum Uzunluğu – Plaka tasarımı, valf gövdesinde ekstra flanş alanına ihtiyaç duymayacağınız anlamına gelir. Bu, toplam boru hattı uzunluğunu daha kısa tutar ve bitişik flanşlardaki bükülme momentlerini azaltır.

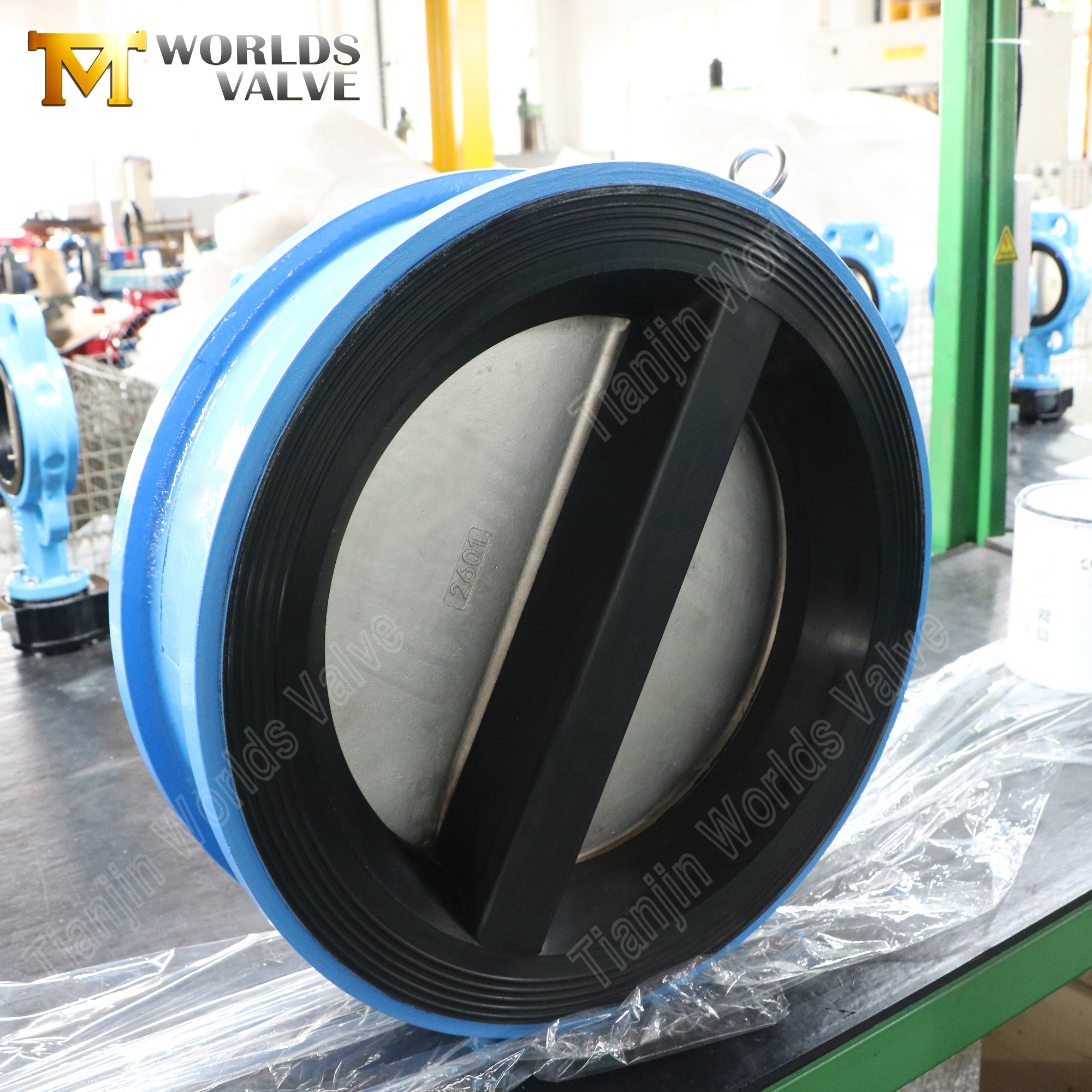

2. EPDM Kaplamalı Gövde ve Vulkanize Yatak – En Önemli Noktada Korozyona Karşı Koruma

• Tam İç Delikli Astar – Valf gövdesinin tüm iç yüzeyi EPDM ile kaplanmıştır ve sünek demir gövdeyi proses sıvısından tamamen izole eder. Ancak disk açıkta metal (CF8M) olarak kalır; bu kasıtlıdır. EPDM, statik gövdeyi korozyona karşı korurken CF8M disk, kauçuğun mekanik aşınmaya maruz kalabileceği hareketli bileşen üzerinde korozyon direnci sağlar.

• Vulkanize Yatak (Gövdede Kürlenmiş) –EPDM koltuk, yüksek sıcaklıkta bir vulkanizasyon işlemi yoluyla valf gövdesine kimyasal olarak bağlanır. Bu kalıcı bağ, koltuk ile gövde arasındaki her türlü sızıntı yolunu ortadan kaldırarak kabarcık geçirmez bir kapatma sağlar ve koltuğun kaymasını, yerinden çıkmasını veya vakum koşulları altında emilmesini önler.

• Üstün Kimyasal Direnç –EPDM suya, atık suya, seyreltik asitlere (%10 konsantrasyona kadar), alkalilere ve klor (2 ppm'ye kadar) ve ozon dahil yaygın su arıtma kimyasallarına karşı oldukça dayanıklıdır.

3. Sağlam Gövde Malzemesi – EPDM Astarlı Sfero Döküm (GGG40 / 500-7)

• Yüksek Mukavemetli Çekirdek – Sfero döküm, ≥400 MPa çekme mukavemeti ve ≥250 MPa akma mukavemeti sunarak basınç dalgalanmaları ve geçici koşullar altında güvenilir performans sağlar.

• Darbe Dayanımı – Küresel grafit yapısı olağanüstü tokluk sağlar; küresel grafitli demir, kırılmadan gri demirden çok daha fazla darbe enerjisini emebilir.

• Korozyon Koruması – EPDM iç astar ve vulkanize yuva, sünek demirin mekanik mukavemetini EPDM'nin kimyasal direnciyle birleştirerek gövdenin agresif ortamlarda bile korunmasını sağlar.

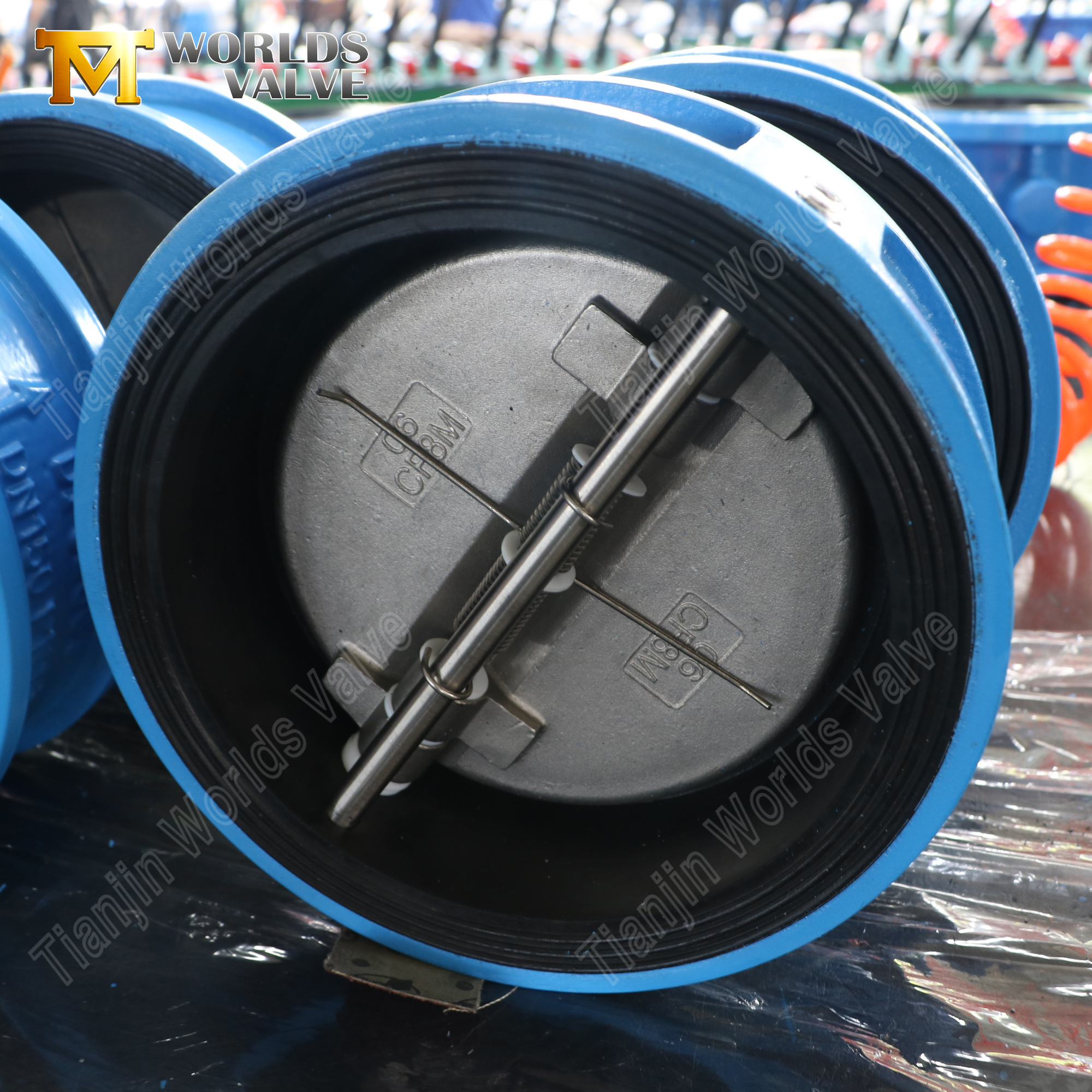

4. Üstün Disk Malzemesi – CF8M Paslanmaz Çelik (AISI 316)

• Üstün Korozyon Direnci –CF8M, özellikle klorür ortamlarında ve deniz suyunda çukurlaşma ve çatlak korozyonuna karşı mükemmel direnç sunar; agresif koşullarda 304 paslanmaz çelikten (CF8) önemli ölçüde daha iyi performans gösterir.

• Geniş Kimyasal Uyumluluk – Su, atık su, hafif kimyasallar, asitler ve alkaliler için uygundur. Güçlü mineral asitler veya 200°C'nin üzerindeki yüksek sıcaklık uygulamaları için önerilmez.

• Uzatılmış Hizmet Ömrü – Korozyona dayanıklı özellikler, zorlu ortamlarda bile uzun vadeli güvenilirlik sağlar. Tipik su hizmetinde, bir CF8M diski, kaplanmış sünek demir diskten 2-3 kat daha uzun süre dayanır.

5. Kompakt Gofret Tasarımı - Yerden Tasarruf ve Kolay Kurulum

• Kısa Yüz Yüze Boyut – Plaka tasarımı, flanşlar arasında minimum yer kaplar; tipik olarak eşdeğer flanşlı salınımlı çek valften %60-70 daha kısadır. Bu, onu dar pompa odalarındaki kurulumlar, kızağa monteli paketler ve boru uzunluğunun kısıtlı olduğu yenileme projeleri için ideal kılar.

• Basit Kurulum – Vana iki flanş arasında ortalanır ve geçmeli cıvatalar kullanılarak sabitlenir. Valf gövdesinde ilave flanş somunlarına gerek yoktur, bu da kurulum süresini ve donanım maliyetlerini azaltır.

• Hafif Yapı – Eşdeğer salınımlı çek valflerden %85'e kadar daha hafiftir, boru sistemleri üzerindeki yapısal yükü azaltır ve kurulum sırasında kullanımı kolaylaştırır; yüksekte veya kapalı alanlarda çalışırken pratik bir avantajdır.

Seçim Kılavuzu – Doğru Çek Valf Nasıl Seçilir

Kurulum ve Bakım İpuçları

• Montaj Yönü –Yay destekli çift plakalı çek valfler yatay veya dikey olarak monte edilebilir. Dikey kurulumlarda yayın kapanmasına yardımcı olmak için akış yönü yukarı doğru olmalıdır.

• Flanş Hizalaması – Cıvataları sıkmadan önce boru flanşlarının paralel ve düzgün şekilde hizalandığından emin olun. Yanlış hizalama, valf gövdesinin bozulmasına neden olarak disk hareketini ve sızdırmazlık performansını etkileyebilir.

• Conta Seçimi – Her iki flanşta da düz conta kullanın. EPDM astar bu modelde flanş yüzeylerine kadar uzanmamaktadır; ayrı contalar gereklidir.

• Yay Denetimi – Kritik hizmetlerde yayları yıllık olarak denetleyin. Yay yorgunluğu nadirdir ancak yüksek çevrimli uygulamalarda ortaya çıkabilir. Yayların her 100.000 döngüde bir veya önleyici bakım programının bir parçası olarak değiştirilmesini öneririz.

• Disk Kontrolü – Rutin pompa bakımı sırasında CF8M diskini çukurlaşma veya aşınma belirtileri açısından görsel olarak inceleyin. Disk yüzeyi pürüzsüz ve derin çiziklerden arındırılmış olmalıdır.

Tipik Uygulamalar

EPDM kaplı gövdeli ve vulkanize yuvalı çift plakalı wafer çek valflere çok çeşitli endüstrilerde güvenilmektedir:

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

• Güvenebileceğiniz kalite. ISO 9001:2015 belgemiz dünyanın en saygın belgelendirme kuruluşlarından biri olan LRQA tarafından verilmektedir. Her vana malzeme sertifikaları ve basınç testi raporlarıyla birlikte gelir; istisna yoktur.

• Vulkanize Koltuk Uzmanları. EPDM yuvalarımız doğrudan valf gövdesi üzerine vulkanize edilir (sertleştirilir), böylece yuvanın yerinden çıkma riskini ortadan kaldıran kalıcı, sızdırmaz bir bağ oluşturulur; bu, vakum hizmetinde ve yüksek güvenilirlikli uygulamalarda kritik bir avantajdır.

• EPDM Kaplamalı Gövde Uzmanlığı. Su, atık su ve endüstriyel uygulamalara yönelik EPDM kaplı gövdeli vana üretiminde geniş deneyime sahibiz. İç delik astarı gövdenin korozyona karşı tamamen korunmasını sağlarken, açıkta kalan CF8M disk hareketli bileşen üzerinde dayanıklılık sağlar.

• Projenize uyan esneklik. Herhangi bir boyut (DN40–DN1200). Herhangi bir basınç (PN6–PN40). Herhangi bir flanş standardı (ANSI, DIN, JIS, BS). Herhangi bir koltuk malzemesi (EPDM, NBR, FKM, CR, NR, CSM). Kataloğumuza değil, sizin spesifikasyonlarınıza göre üretiyoruz.

• Sunan deneyim. Vana işinde 19 yıldan fazla deneyim. Binlerce çift plakalı wafer çek valf Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya'da 50'den fazla ülkeye gönderildi.

• Güvenebileceğiniz hizmet. Siparişten teslimata kadar özel proje yöneticisi. Tipik teslim süresi 15-40 gün. Tianjin'de fabrika ziyaretleri memnuniyetle karşılanır; size nasıl çalıştığımızı göstermekten mutluluk duyarız.

İletişime Geçin – Lug Valfinizi Bugün Kişiselleştirin:

İster EPDM kaplı gövdeli ve vulkanize EPDM yataklı, farklı bir boyut veya basınç derecesine sahip bu PN10 konfigürasyonuna, ister alternatif bir yatak malzemesine (NBR, FKM, CR, NR, CSM) ya da büyük ölçekli bir proje için eksiksiz bir valf paketine ihtiyacınız olsun, sizin spesifikasyonlarınıza göre üretmeye hazırız.

İhtiyaçlarınızı bize gönderin:

• Gerekli boyut ve basınç derecesi

• Ortam türü ve çalışma sıcaklığı

• Tercih edilen koltuk malzemesi (EPDM / NBR / FKM / CR / NR / CSM)

• Flanş standardı (ANSI, DIN, JIS, BS)

• Hedef miktar ve hedef bağlantı noktası

Ekibimiz 24 saat içinde fiyat teklifi ve mühendislik teklifiyle yanıt verecektir.

Fabrika ziyaretleri memnuniyetle karşılanır; gelip vanalarınızı Çin"in Tianjin şehrinde nasıl ürettiğimizi görün.

Hemen Bize Ulaşın , Vananızı Birlikte Yapalım.
