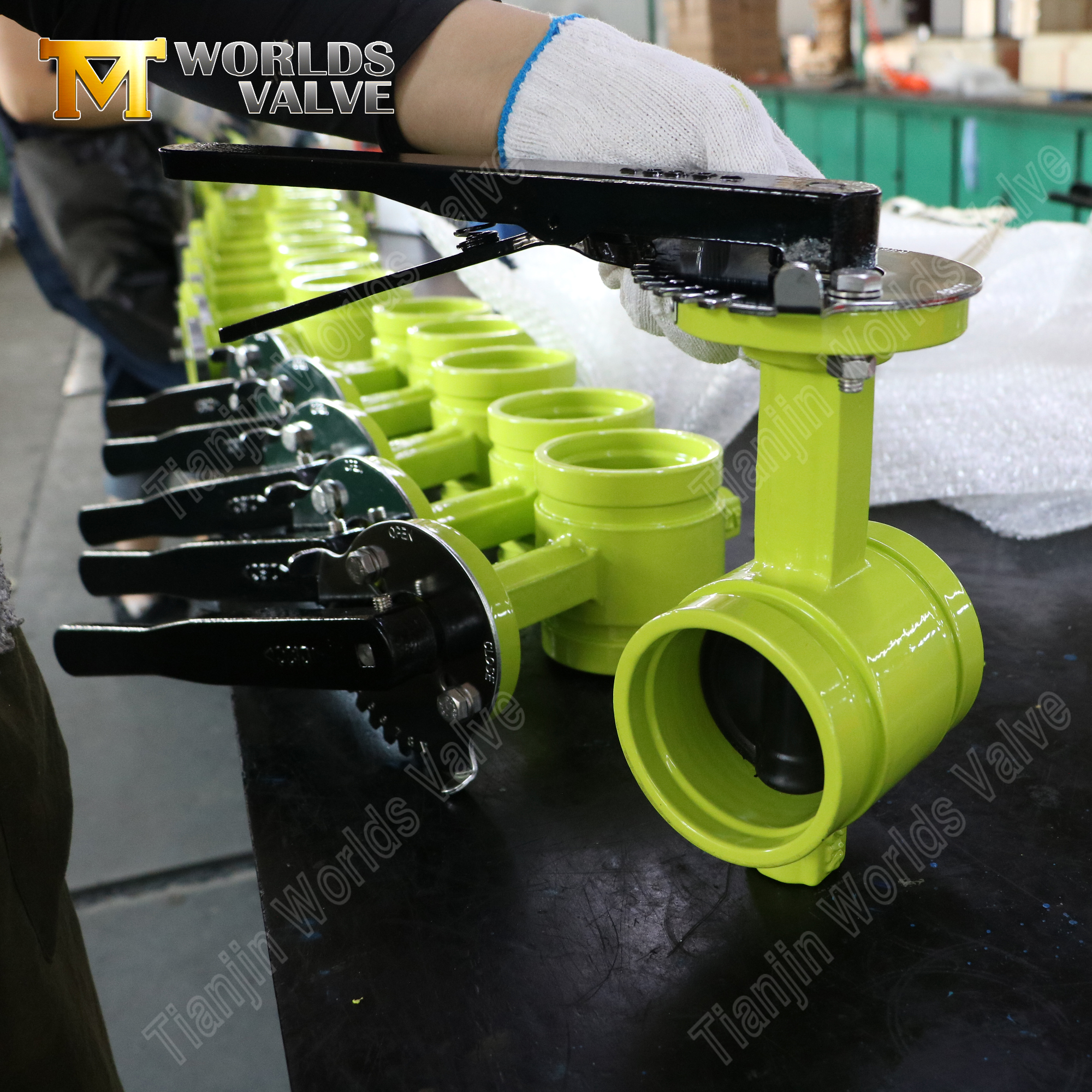

Yivli Uçlu Kelebek Vana – Dakikalar İçinde Kurulur, Kaynak Gerekmez

Ürüne Genel Bakış

Bu DN80 modeli, sünek demir gövdeye, EPDM üst kalıplı sünek demir diske, SS420 paslanmaz çelik gövdeye ve mükemmel korozyon direnci, kabarcık geçirmez sızdırmazlık ve uzun hizmet ömrü sağlayan bir malzeme kombinasyonu olan EPDM yuvaya sahiptir. PN16 (16 bar) dereceli olup zorlu servis koşulları için üretilmiştir.

15 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olarak, tamamı tam spesifikasyonlarınıza göre uyarlanmış malzemeler, boyutlar, basınç değerleri, kaplamalar, aktüatörler ve ambalajlar gibi tamamen özelleştirilebilir çözümler sunuyoruz. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte olup ISO 9001, CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

Tanıtmak:

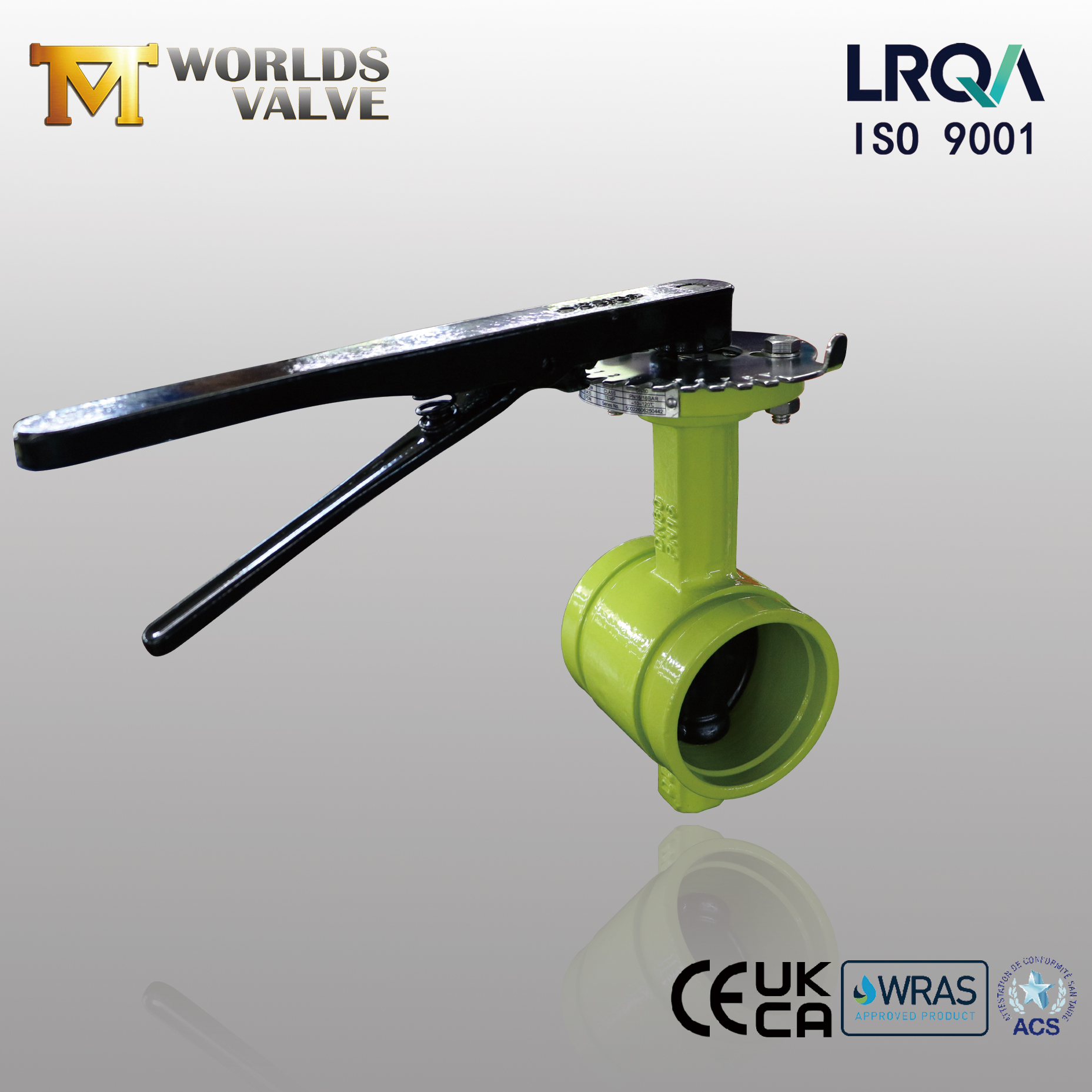

Yivli Uçlu Kelebek Vana | DI Gövdesi | DI Disk Kaplamalı EPDM Koltuk | SS420 Kök | 16 bar

Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

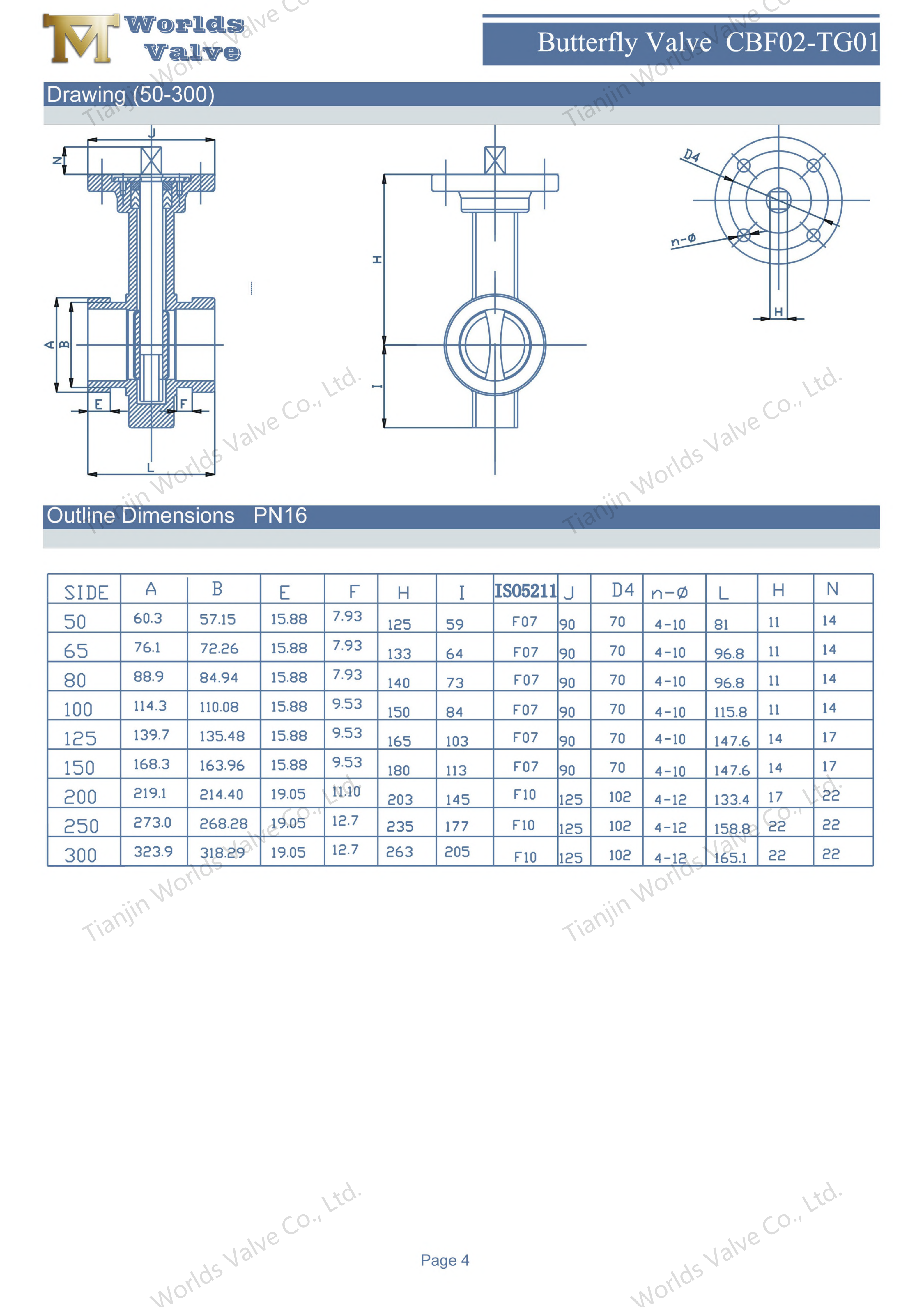

CBF02-TG01 - Detaylı Ürün Bilgisi

Teknik Özellikler

Temel Özellikler ve Avantajlar

1. Yivli Uçlu Bağlantı – Dakikalar İçinde Kurulum

Yivli uç tasarımı, geleneksel flanşlı veya dişli bağlantılara göre önemli avantajlar sunar:

• Kaynak Yok, Diş Açma Yok –Vana, iki mekanik yivli kaplin kullanarak boru hattına bağlanır. Valfi kaplinlerin arasına yerleştirin ve sıkın. Sıcak çalışma izni yok, diş açma makinesi yok, flanş contası yok. Kurulum basit, hızlı ve güvenlidir.

• %60 Daha Hızlı Kurulum – Flanşlı vanalarla karşılaştırıldığında, yivli uçlu vanalar çok daha kısa sürede monte edilir. Büyük ölçekli projeler için bu, önemli ölçüde iş gücü tasarrufu ve projenin daha hızlı tamamlanması anlamına gelir.

• Kolay Bakım – Vana, aynı yivli kaplinler kullanılarak çıkarılabilir ve yeniden takılabilir, böylece boru sisteminin geri kalanını rahatsız etmeden bakım ve değiştirme işlemleri basitleştirilir.

• Kompakt ve Yerden Tasarruf Sağlayan – Yivli uçlu kelebek vanalar, flanşlı alternatiflere göre daha kompakttır ve dar ekipman odalarına ve kalabalık boru raflarına kolayca sığar.

2. Gövde Malzemesi – Sfero Döküm (GGG40)

Valf gövdesi GGG40 (ASTM A536 65-45-12) sünek demirden üretilmiştir:

• Gri Demirin İki Katı Mukavemet – Sfero döküm, yaklaşık iki kat daha fazla çekme mukavemeti sunar, bu da onu PN16 servis ve basınç dalgalanması koşulları için ideal kılar.

• Mükemmel Darbe Dayanımı – Küresel grafit yapı, mekanik şok ve titreşime dayanarak olağanüstü sağlamlık sağlar.

• Korozyona Dirençli – Standart epoksi kaplamamızla (minimum 250μm) birlikte sünek demir gövde, su, atık su ve genel endüstriyel hizmet için güvenilir korozyon koruması sağlar.

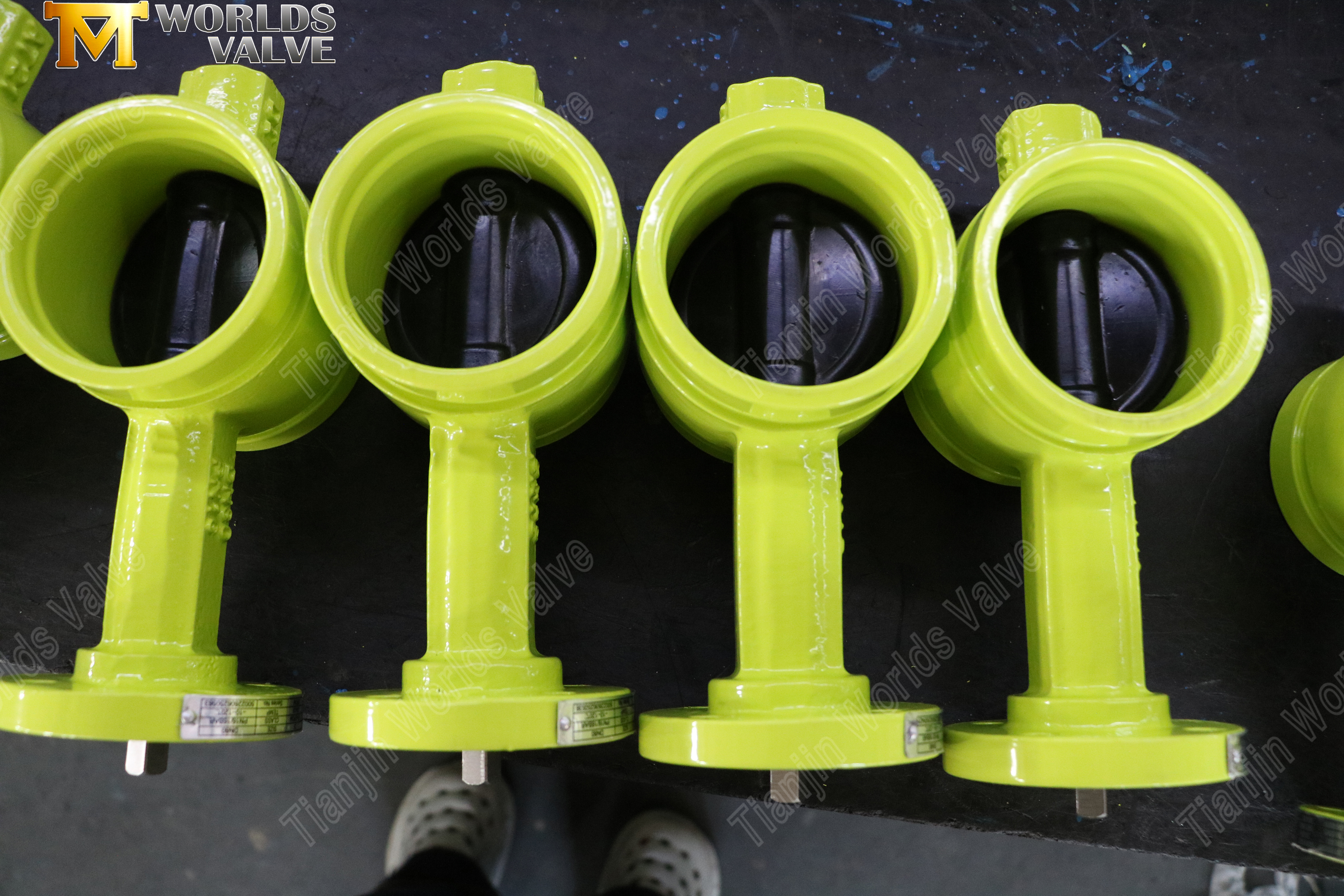

3. Disk Malzemesi – EPDM Üst Kalıplamalı Sfero Döküm

Disk, EPDM kauçuk üst kalıplamalı sünek bir demir çekirdeğe sahiptir:

• Kabarcık Sızdırmazlık –EPDM üst kalıplama, koltuğa karşı esnek bir sızdırmazlık yüzeyi oluşturarak EN 12266-1 ve API 598 sertifikalı kabarcık geçirmez kapatma sağlar.

• Maksimum Akış Kapasitesi – Aşırı kalıplanmış tasarım, ayrı bir astar ihtiyacını ortadan kaldırarak daha büyük bir akış geçişine ve daha yüksek Cv değerlerine olanak tanır.

• Tam Korozyon Koruması – EPDM katmanı sünek demir diski tamamen kaplayarak korozyona karşı korur ve servis ömrünü uzatır.

4. Koltuk Malzemesi – EPDM

EPDM koltuk, çok çeşitli su bazlı uygulamalarda güvenilir sızdırmazlık sağlar:

• Mükemmel Su ve Hava Koşullarına Direnç –EPDM suya, buhara ve dış hava koşullarına karşı olağanüstü direnç sunar.

• Geniş Sıcaklık Aralığı – -20°C'den +120°C'ye kadar sızdırmazlık özelliklerini korur.

• Kimyasal Direnç – Seyreltik asitlere, alkalilere ve klor ve ozon dahil su arıtma kimyasallarına karşı dayanıklıdır.

5. Kök Malzemesi – SS420

Valf gövdesi SS420 paslanmaz çelikten üretilmiştir:

• Yüksek Mukavemet – 304/316 paslanmaz çelikten önemli ölçüde daha yüksek mukavemet, güvenilir tork iletimi sağlar.

• Aşınmaya Dayanıklı - Sertleştirilmiş yüzey, tekrarlanan bisikletler sırasında sürtünmeye ve aşınmaya karşı dayanıklıdır.

• Patlamaya Karşı Korumalı Tasarım – Tutma mekanizması, basınç dalgalanmaları altında gövdenin kazara fırlamasını önler.

6. Aktüatör Seçenekleri ve ISO 5211 Montajı

Valf, standart bir ISO 5211 üst flanşıyla donatılmıştır:

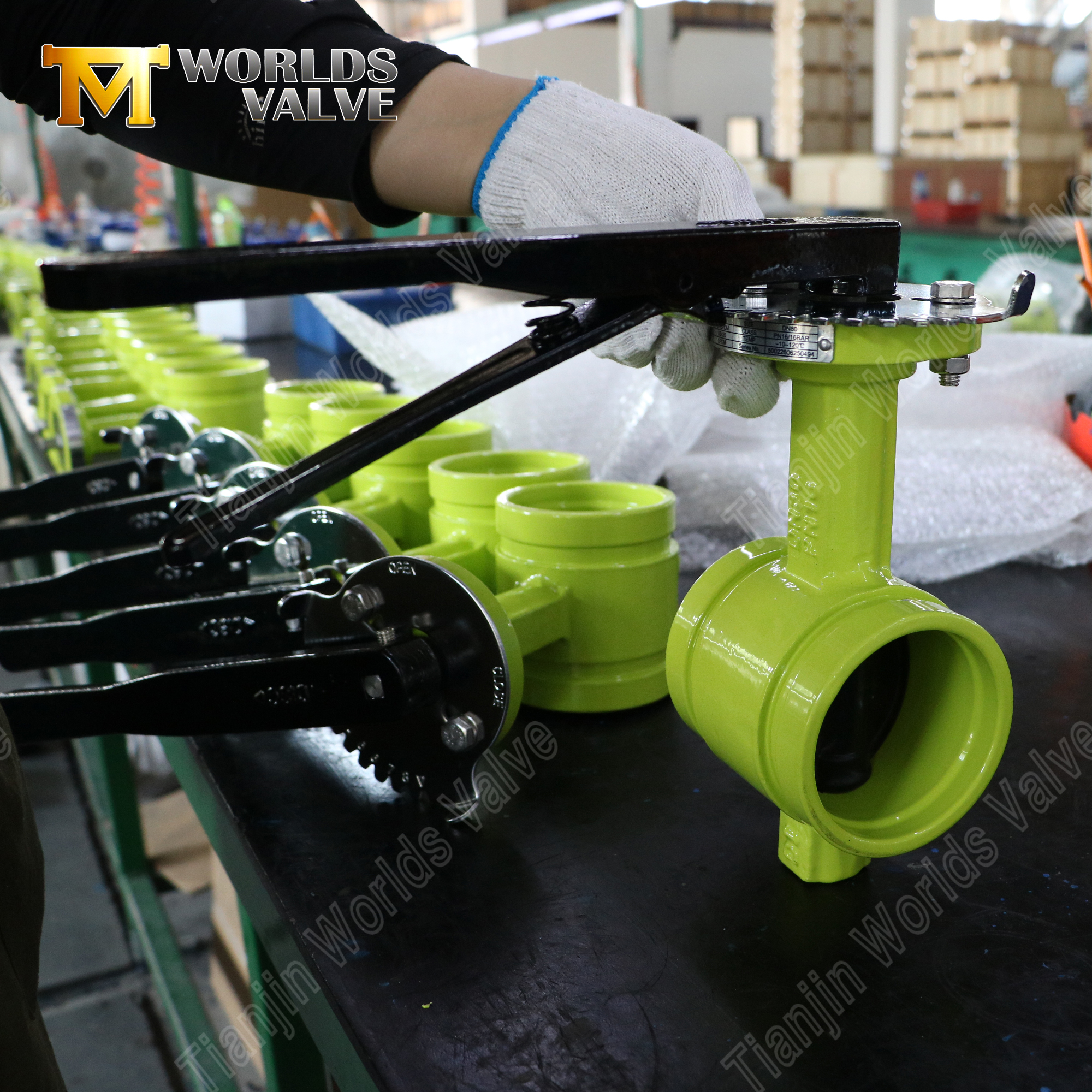

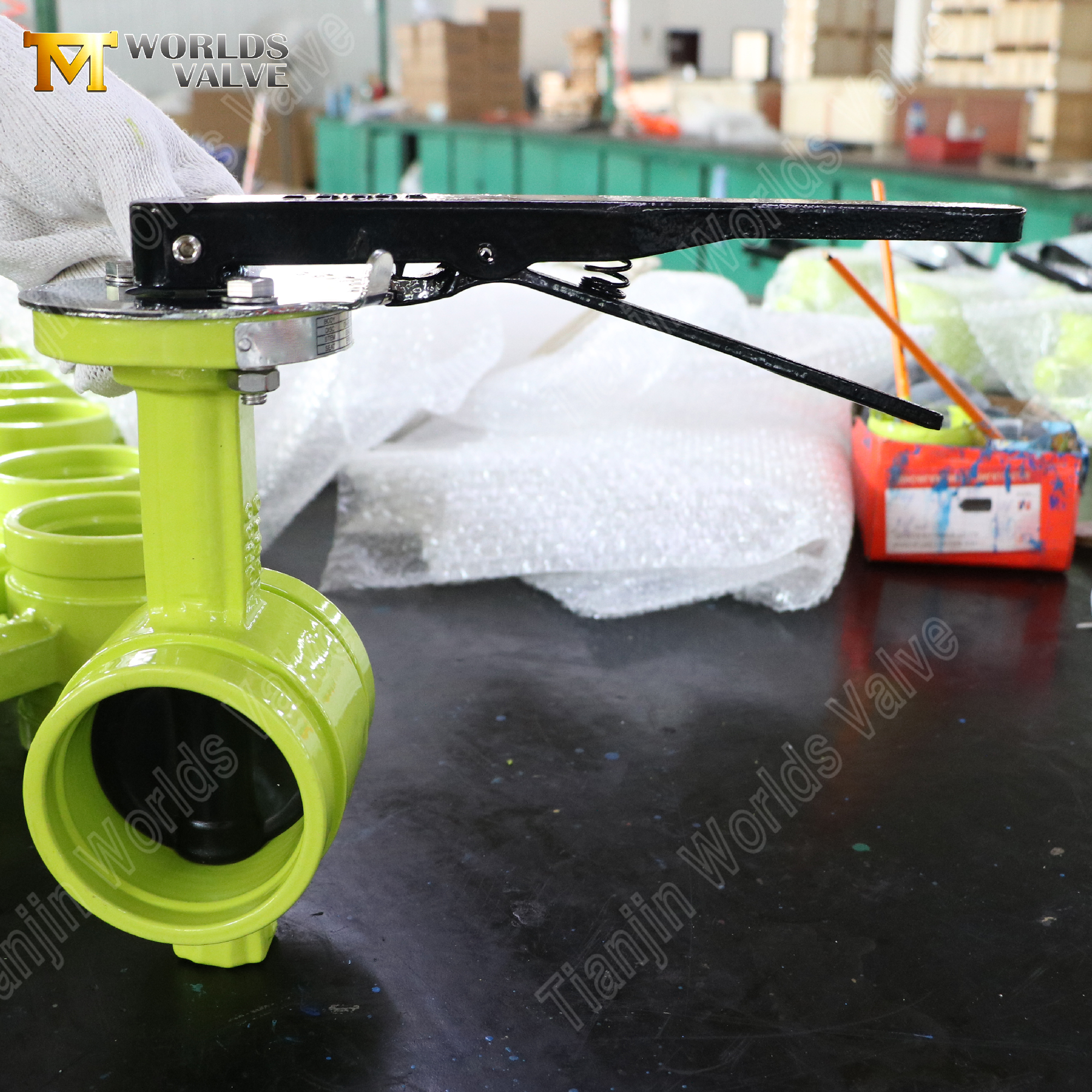

• El Kolu – Kilitleme plakalı hızlı manuel açma-kapama kontrolü.

• Dişli Operatörü – Aç-kapa göstergeli kendinden kilitlemeli.

• Elektrikli Aktüatörler – 4-20 mA geri beslemeli, manuel geçersiz kılmalı ve PLC/SCADA entegrasyonuna sahip açma-kapama veya modülasyonlu tipler.

• Pnömatik Aktüatörler – Çift etkili veya yay geri dönüşlü (arıza emniyetli) tasarımlar.

• Aynakol Operatörleri – Baş üstü veya erişilemeyen kurulumlar için.

Talep üzerine özel aktüatör arayüzleri mevcuttur.

Tipik Uygulamalar

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

1. Doğrudan Fabrika, Aracı yok - fabrika fiyatlandırması ve doğrudan iletişim.

2. 19+ Yıllık İhracat Deneyimi – 50'den fazla ülkeye sorunsuz lojistik ve satış sonrası destek.

3. Tam OEM/ODM Özelleştirmesi – Malzemeler, boyutlar, basınç değerleri, kaplamalar, aktüatörler, ambalajlar – tümü sizin spesifikasyonlarınıza göre uyarlanmıştır.

4. Uluslararası Sertifikalar –ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS mevcuttur.

5. Eksiksiz Dokümantasyon – Malzeme sertifikaları, her siparişte basınç testi raporları.

6. %100 Basınç Testi – Her valf sevkıyattan önce test edilir.

7. Hızlı Yanıt ve Zamanında Teslimat – Özel proje yöneticisi; teslim süresi 15-40 gün.

8. Fabrika Ziyaretleri Hoş Geldiniz – Tianjin'deki üretim hatlarımızı gezin.

İletişime Geçin – Yivli Vananızı Bugün Özelleştirin:

İster bu DN80 PN16 konfigürasyonuna ister özel malzemeler, aktüatörler veya kaplamalar içeren tamamen özel bir tasarıma ihtiyacınız olsun, spesifikasyonlarınıza göre üretim yapmaya hazırız.

Sorgunuzu bize aşağıdakilerle gönderin:

• Gerekli boyut ve basınç derecesi

• Ortam türü ve çalışma sıcaklığı

• Tercih edilen malzeme kombinasyonu

• Aktüatör tipi ve kontrol gereksinimleri

• Hedef miktar ve hedef bağlantı noktası

Satış ekibimiz rekabetçi bir fiyat teklifi ve mühendislik teklifiyle 24 saat içinde yanıt verecektir.

Sizi Çin"in Tianjin kentindeki fabrikamızı ziyaret etmeye sıcak bir şekilde davet ediyoruz. Vananızı birlikte inşa edelim.
