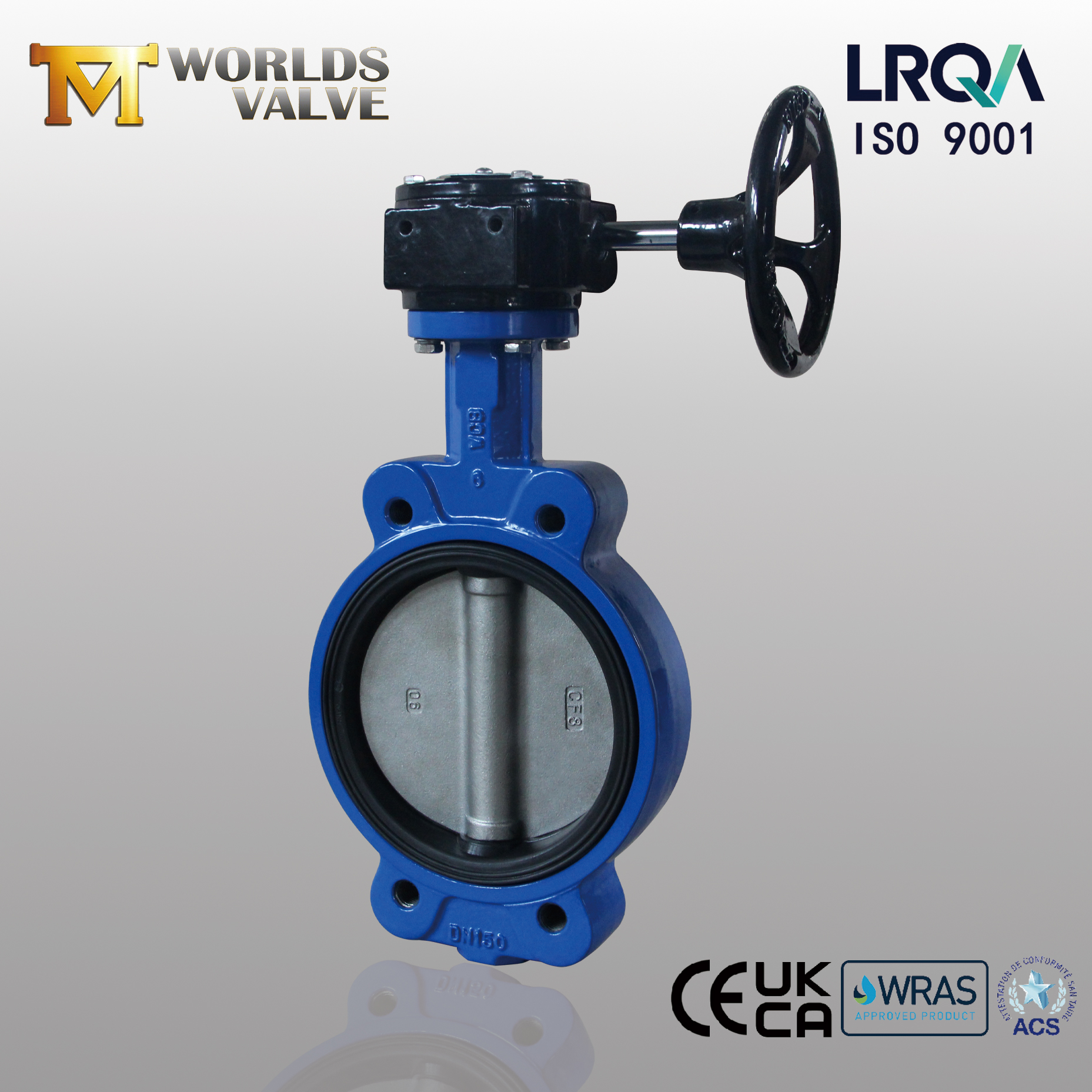

Yarı-Lug Kelebek Vana | WCB Gövdesi, CF8 Disk, Viton Koltuk | Sonsuz Dişli DN150 10K

Ürüne Genel Bakış

Yarı pabuçlu gövdenin aşağı akış tarafında iki dişli ek bulunurken, yukarı akış tarafı gofret tarzında kalır. Bu tasarım, vananın doğrudan aşağı yöndeki flanşa cıvatalanmasına olanak tanıyarak ölü uç servisine olanak sağlar; vana, bir boru hattı ucuna monte edildiğinde, diğer tarafta karşı flanşa ihtiyaç duymadan bir tarafta tam basınç tutabilir. Her iki tarafta da pabuçları bulunan tam pabuçlu kelebek vananın aksine, yarı pabuçlu tasarım, sistemin bir tarafı için hat sonu izolasyon özelliği sunmaya devam ederken ağırlığı azaltır, malzeme maliyetinden tasarruf sağlar ve kurulum karmaşıklığını azaltır. Bu, onu izolasyon noktaları, sistem genişletme bağlantıları ve vananın yalnızca bir tarafının bağımsız olarak çıkarılmasını gerektiren bakım kapatmaları için ideal kılar.

WCB gövdesi, standart endüstriyel hizmetteki valf gövdeleri için varsayılan dökme karbon çeliği olan ASTM A216 Sınıf WCB'ye uygundur. -29°C ila 425°C sıcaklık aralığı, minimum 485 MPa çekme mukavemeti ve mükemmel kaynaklanabilirlik sunması, onu hem güç hem de maliyet etkinliğinin gerekli olduğu petrol ve gaz boru hatları, rafineriler, kimya tesisleri ve enerji üretim tesisleri için çok uygun hale getirir.

CF8 disk (ASTM A351 Sınıf CF8, dövme 304 paslanmaz çeliğin döküm eşdeğeri) yaklaşık %18 krom ve %8 nikel içerir ve su, hava, hafif kimyasallar ve birçok endüstriyel sıvıda iyi korozyon direnci sağlar. CF8 diski, akış direncini en aza indiren ve ortam birikmesini önleyen pürüzsüz bir yüzey kaplamasıyla mükemmel korozyon direnci, dayanıklılık ve maliyet etkinliği dengesi sunar. Klorür içeren daha agresif ortamlar için CF8M"ye (AISI) yükseltme 316) istek üzerine mevcuttur.

Viton koltuk (florokarbon kauçuk, FKM) zorlu koşullarda olağanüstü performans sunar. Standart kaliteler +204°C"ye kadar çalışır ve hidrokarbonlara, yakıtlara, yağlara, asitlere, solventlere, ozona ve UV bozulmasına karşı mükemmel direnç gösterir. Viton, özellikle hidrokarbon ve asit hizmetlerinde NBR veya EPDM"den daha güçlü kimyasal direnç sunar, bu da onu petrol ve gaz, kimyasal işleme ve agresif ortamların mevcut olduğu yüksek sıcaklıktaki endüstriyel sistemler için tercih edilen koltuk malzemesi haline getirir.

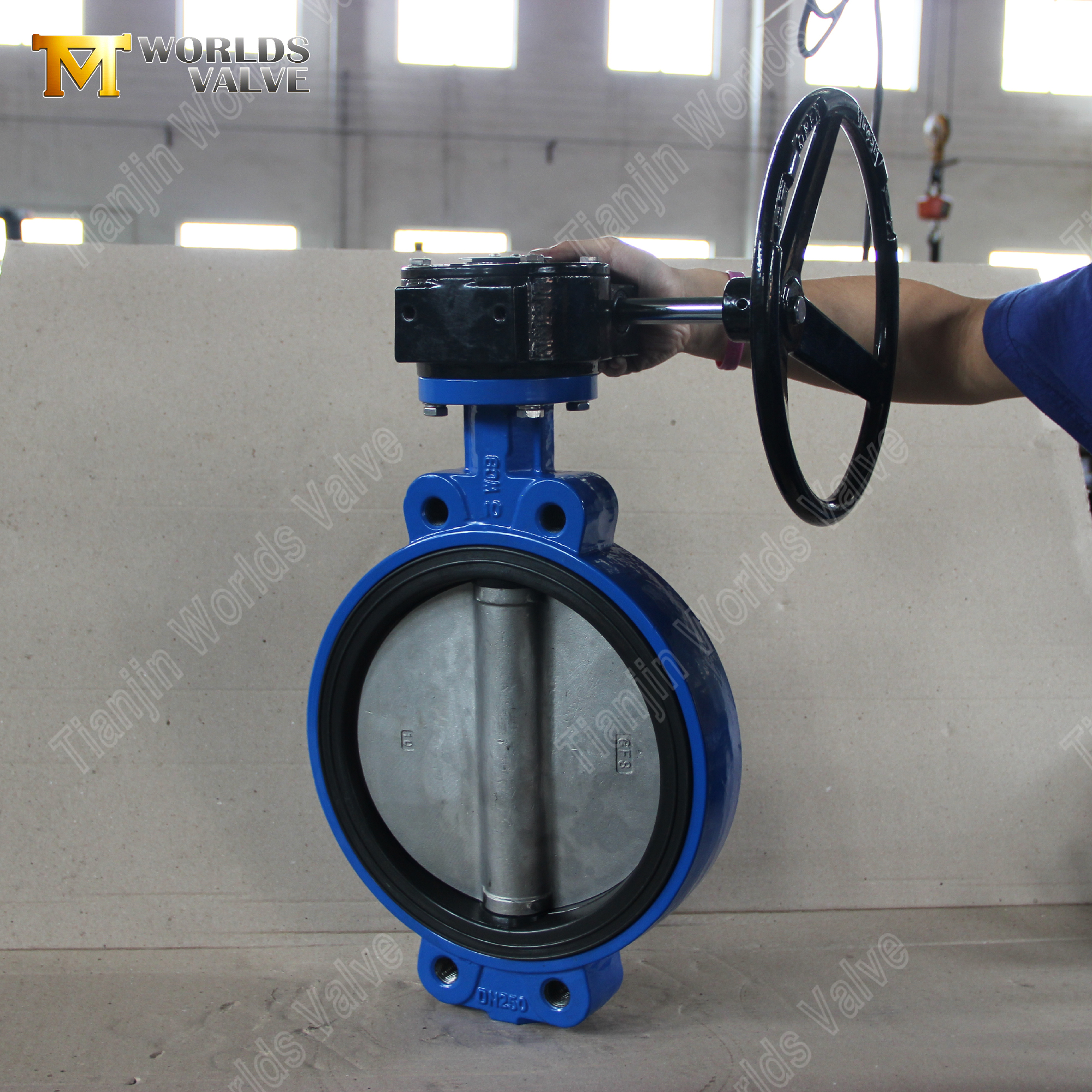

Sonsuz dişli operatörü, kendinden kilitlemeli bir mekanizma ve yerleşik bir görsel konum göstergesiyle yumuşak, yüksek torklu manuel kontrol sağlar; bu da onu özellikle bir manivela kolunun aşırı çaba gerektireceği DN150 (6 inç) uygulamalar için uygun hale getirir. Bu DN150 valfinin çalışması, dişli redüksiyon oranı sayesinde diferansiyel basınç altında bile sorunsuz ve az çaba gerektirir. Sonsuz dişli kendiliğinden kilitlenir; disk ayarlandıktan sonra kaymadan güvenli bir şekilde konumunu korur ve çalışma güvenliğini artırır. Dökme demir dişli muhafazası, dahili bileşenleri korumak için yalıtılmıştır ve endüstriyel ortamlarda uzun vadeli güvenilirlik sağlar. Otomatik uygulamalar için ISO 5211 üst flanş, elektrikli veya pnömatik aktüatörlerin özel braketlere gerek kalmadan doğrudan monte edilmesini sağlar.

Tianjin Worlds Valve Co., Ltd., ISO 9001 sertifikalı bir kalite yönetim sistemi altında faaliyet göstermektedir ve istek üzerine CE, UKCA, WRAS ve ACS sertifikalarına sahip ürünler tedarik edebilmektedir. Biz, her siparişte tam belgeler (değirmen test raporları ve basınç testi raporları) sağlayarak, kesinlikle müşterinin spesifikasyonlarına göre vanalar üreten, doğrudan Çin merkezli bir OEM/ODM üreticisiyiz.

Tanıtmak:

Yarı-Lug Kelebek Vana | WCB Gövdesi, CF8 Diski, Viton Koltuk | Sonsuz Dişli DN150 10K

Tianjin Worlds Valve Co., Ltd. – Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

CBF02-TL01 - Detaylı Ürün Bilgisi

Temel Özellikler ve Avantajlar

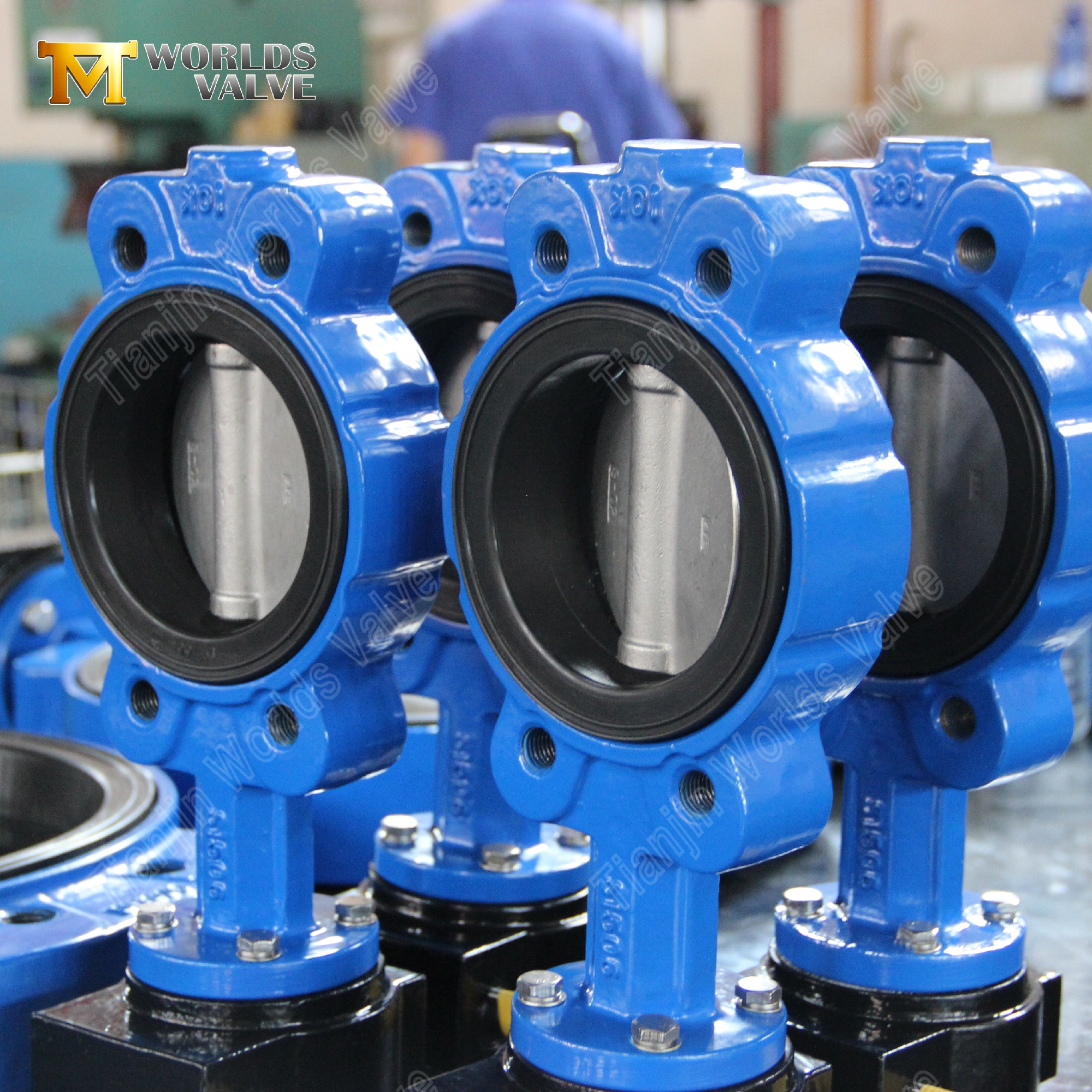

1. Yarı Pabuçlu Gövde – Aşağı Akım Sökümü ve Çıkmaz Servis

• Akış tarafı tarafındaki dişli pabuçlar, hat sonu izolasyonu için tek bir flanşa cıvatalı bağlantıya olanak tanır.

• Giriş tarafı gofret tarzındadır ve tam pabuçlu vanalara kıyasla ağırlığı ve malzeme maliyetini azaltır.

• Yalnızca bir tarafın bağımsız olarak çıkarılmasının gerektiği izolasyon noktaları, sistem genişletme bağlantıları ve bakım kapatmaları için idealdir.

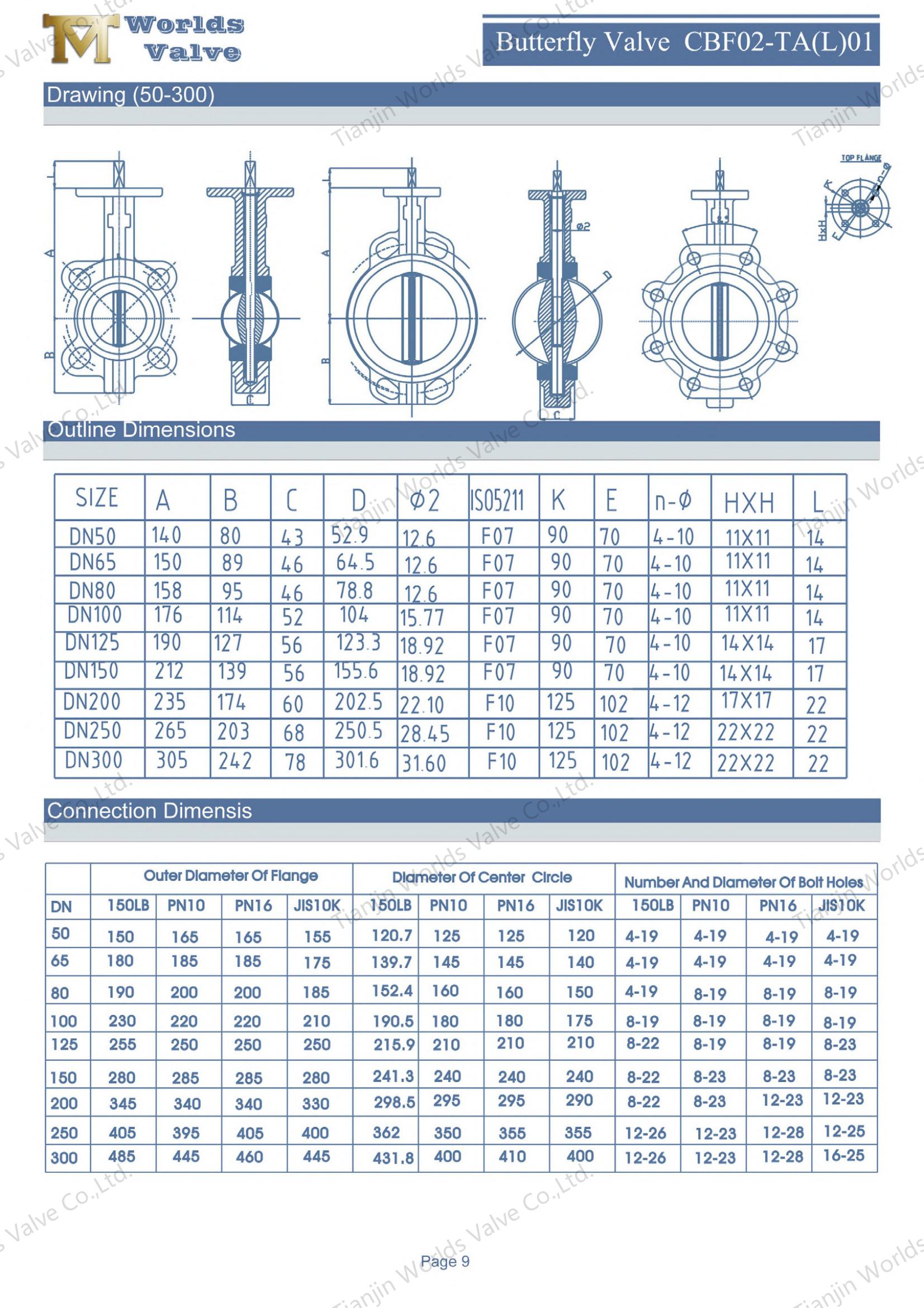

• JIS 10K, EN 1092 PN10/PN16 ve ANSI B16.5 Sınıf 150 ile uyumlu flanş delme.

2. WCB Karbon Çelik Gövde – Yüksek Mukavemet ve Geniş Sıcaklık Aralığı

• ASTM A216 Sınıf WCB, endüstriyel hizmetlerde valf gövdeleri için standart dökme karbon çeliği.

• Sıcaklık aralığı: -29°C ila 425°C; çekme mukavemeti: min 485 MPa.

• Zorlu petrol/gaz, kimyasal ve enerji uygulamaları için mükemmel kaynaklanabilirlik ve darbe direnci.

• Epoksi kaplama (herhangi bir RAL rengi) harici korozyon koruması sağlar.

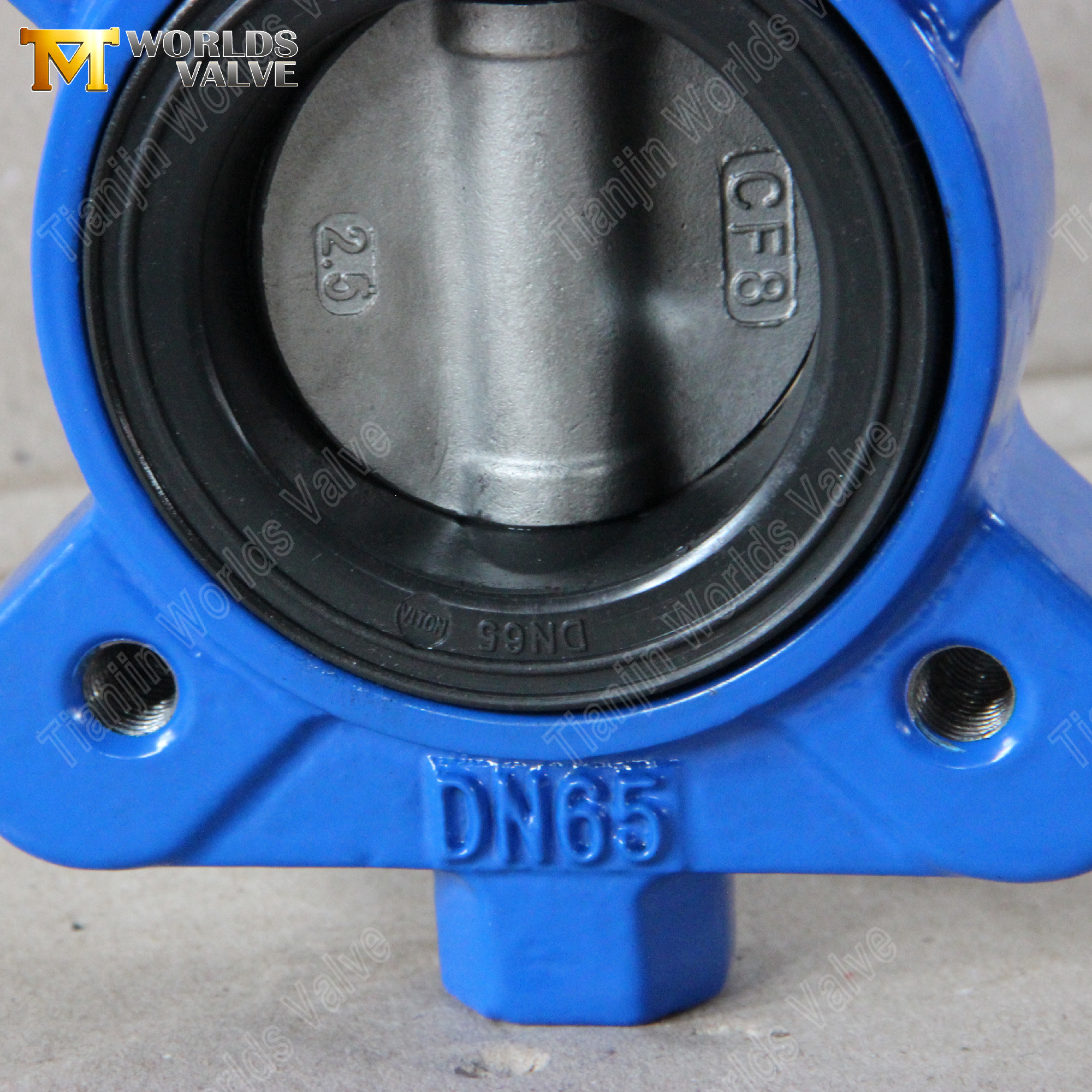

3. CF8 (304) Paslanmaz Çelik Disk – Korozyona Dirençli ve Uygun Maliyetli

• CF8 (ASTM A351 Sınıf CF8), su ve hafif kimyasallarda iyi korozyon direnci sağlamak için ~%18 Cr ve %8 Ni içerir.

• Pürüzsüz yüzey kalitesi akış direncini en aza indirir ve ortam birikmesini önler.

• Deniz suyu, yüksek klorürlü veya asidik ortamlar için CF8M"ye (316) yükseltme yapılabilir.

4. Viton (FKM) Koltuk – Yüksek Sıcaklık ve Kimyasal Direnç

• Hidrokarbonlara, yakıtlara, yağlara, asitlere, solventlere, ozona ve UV"ye karşı mükemmel direnç.

• +204°C"ye kadar çalışma sıcaklığı (standart derece), +250°C"ye kadar kısa süreli maruz kalma.

• Agresif ortamlar için ideal olan NBR veya EPDM"ye kıyasla üstün kimyasal direnç.

5. Sonsuz Dişli Operatörü – Pürüzsüz, Kendiliğinden Kilitlenen Manuel Kontrol

• Yüksek dişli redüksiyonu, diferansiyel basınç altında bile DN150 vanaların zahmetsiz çalışmasını sağlar.

• Kendinden kilitleme mekanizması diski kaymadan herhangi bir konumda tutar.

• Görsel konum göstergesi, valf durumunun hızlı bir şekilde doğrulanmasına olanak tanır.

• Dökme demir sızdırmaz dişli muhafazası, endüstriyel ortamlarda uzun vadeli güvenilirlik için dahili bileşenleri korur.

6. Tamamen Özelleştirilebilir OEM/ODM Çözümü

• Gövde malzemeleri: WCB (standart), sünek demir, CF8, CF8M.

• Disk malzemeleri: CF8 (standart), CF8M, çift yönlü, süper çift yönlü, alüminyum bronz.

• Koltuk malzemeleri: Viton (standart), EPDM, NBR, PTFE.

• Basınç değerleri: JIS 10K (standart), PN10, PN16, Sınıf 150.

• Flanş standartları: JIS B2220 10K, EN 1092, ANSI B16.5, AS2129.

• Çalıştırma: Sonsuz dişli (standart), el kolu, elektrikli aktüatör, pnömatik aktüatör (ISO 5211 üst flanş mevcuttur).

• Sertifikalar: ISO 9001, CE, UKCA, WRAS, ACS istek üzerine mevcuttur.

Standart:

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

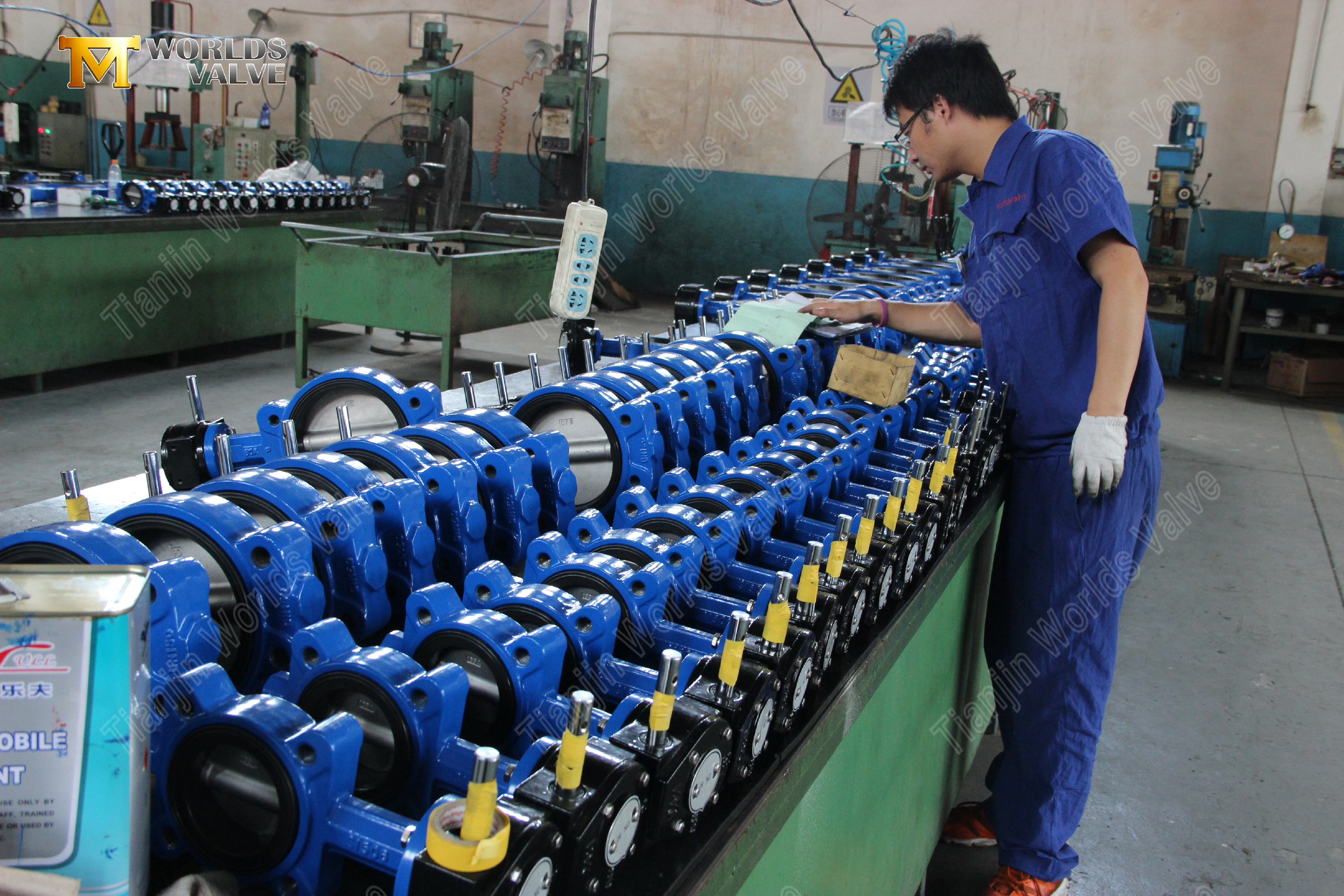

1. Doğrudan OEM/ODM Üreticisi – Yalnızca bir ticaret şirketi değil, kendi ISO 9001 sertifikalı fabrikamızda üretim yapıyoruz. Her yarı pabuçlu kelebek vana tam spesifikasyonlarınıza göre üretilir.

2. Malzeme ve Tasarım Esnekliği - WCB gövdesi, CF8 diski, Viton koltuğu, sonsuz dişli operatörü, JIS 10K derecesi - tümü özel ortam, sıcaklık ve basınç gereksinimlerinize göre uyarlanabilir.

3. Yarı Pabuçlu Tasarım Uzmanlığı – Yarı pabuçlu yapımız, çıkmaz servis kapasitesi (aşağı akış tarafında) ve ağırlık/maliyet tasarrufu (wafer tarzı üst akış) arasında mükemmel bir denge sunar. Aşağı yönde söküm gerektiren sistemler için mükemmeldir.

4. Sertifikalı Kalite – Küresel pazar gereksinimlerini karşılamak için istek üzerine CE, UKCA, WRAS ve ACS sertifikalarıyla ISO 9001 sertifikalıdır.

5. Tam Dokümantasyon – Her siparişle birlikte verilen malzeme sertifikaları (değirmen test raporları) ve basınç testi raporları.

6. Küresel İhracat Deneyimi – Güvenilir lojistik ve teknik destek ile 50"den fazla ülkeye vana tedariki.

Çözüm:

Rekabetçi bir fiyat teklifi almak veya fabrikamızı ziyaret etmek için sizi Mühendislik ekibimiz, ister standart bir DN150 JIS 10K yarı pabuçlu kelebek vanaya, ister özel malzemeler veya çalıştırmaya sahip tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, özel ortam, sıcaklık ve basınç gereksinimlerinizi tartışmaya hazırdır. bizimle iletişime geçmeye davet ediyoruz .
