Uygulamalarınız için doğru kelebek valfini seçmek

Kelebek valfi Diğer valf türlerine kıyasla nispeten küçük bir ayak izine sahip olun. Aşırı alan almadan boru sistemlerine kolayca entegre edilebilirler. BUt-flly valfleri, sıvı kontrol sistemlerinde basitlik, verimlilik ve maliyet etkinlikleri açısından yaygın olarak kullanılır. Nasıl Seçilir . Sağ Uygulamalarınız için kelebek valfi.Bu kapsamlı kılavuz size yardımcı olacaktır.

Stratejik olarak yerleştirilmiş vanalar, bu akışı kolaylaştırmak, engellemek veya kısmak için güçlü bir araçtır. Çok yönlülüğü nedeniyle, kelebek valf en çok kullanılan endüstriyel vanalardan biridir.

Tianjin Worlds Valve Co., Ltd profesyonel bir kelebek valfi üreticisidir. Kelebek valfıyla ilgilenen herkes sizden gelen sorulara hoş geldiniz.

l Adım 1: Giriş

Tasarım ve Çalışma: Kelebek valfi, valf şeklindeki bir bileşeni döndürerek bir borudan sıvı akışını kontrol eden çeyrek dönüş bir valftir. Disk, diskin merkezinden geçen ve manuel olarak çalıştırılabilen veya otomatikleştirilebilen bir aktüatöre bağlanan bir gövdeye bağlıdır. Valf tamamen açık olduğunda, disk sıvı akışına diktir ve maksimum akışa izin verir. Valf tamamen kapatıldığında, disk akışın akışına paraleldir ve akışı tamamen bloke eder.

Avantajlar: Kelebek vanaları kompakt tasarım, hafif, kolay kurulum, iyi akış kontrolü, düşük bakım, maliyet etkinliği ve çok yönlülük sunar.

Dört ana bileşen:

1. Vücut-valfin ana muhafazası disk, gövde ve aktüatör içerir.

2. Disk-disk, sıvı akışını kontrol etmek için valf gövdesi içinde dönen bileşendir.

3. STEM-STEM diski aktüatöre bağlar ve diskin merkezinden geçer.

4. Koltuk-koltuk, valf kapatıldığında disk etrafında sıkı bir sızdırmazlık sağlayan bileşendir.

l Adım2: Doğru valf türünü seçin

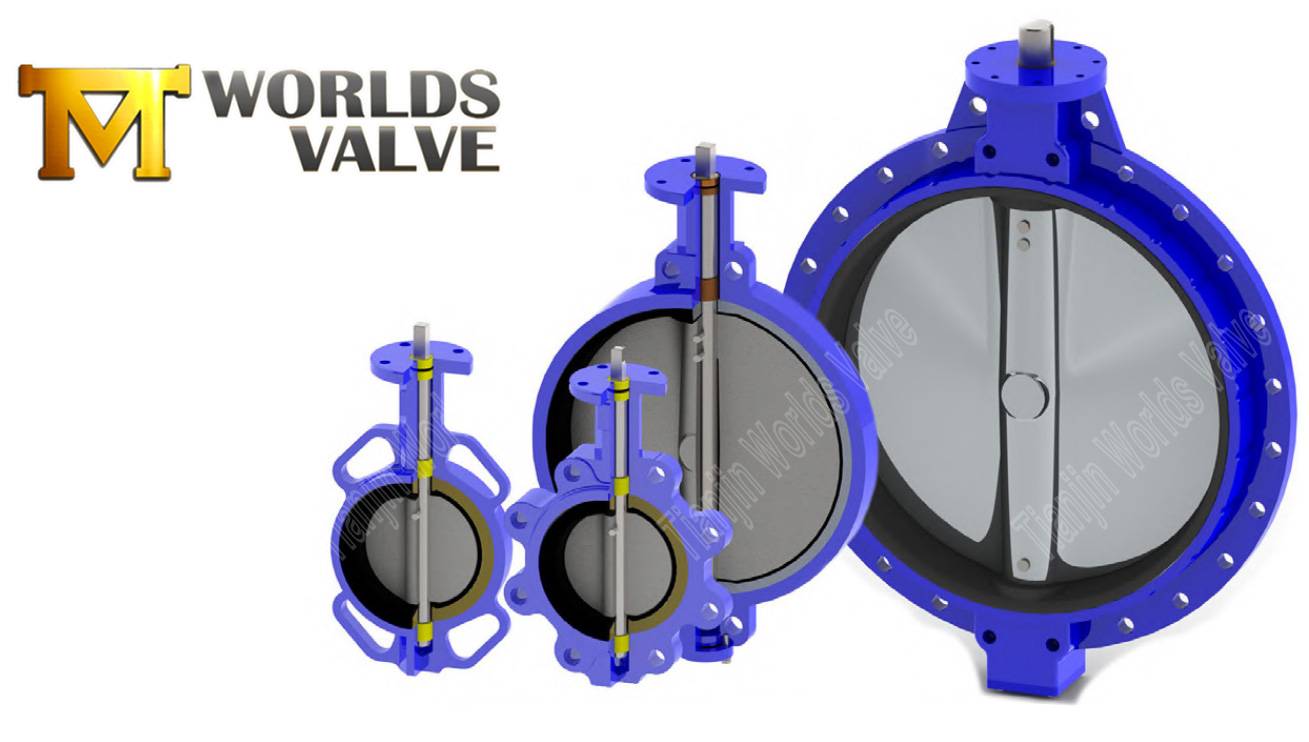

Kelebek valfi türleri esas olarak aşağıdakileri içerir:

1. Gofret tipi kelebek valfi: Bu tip iki flanş arasında sandviçlenmiştir ve hafif ve kurulumu kolaydır. Alanın sınırlı olduğu ve maliyetin dikkate alındığı uygulamalar için uygundur.

2. Terazi Tipi Kelebek Valfı: Valf gövdesinde flanşlara cıvatalanmış pabuçları vardır. Bu daha güvenli bir bağlantı sağlar ve daha yüksek basınç uygulamaları için uygundur.

3. Dişli operatörlü kelebek valfi: Bu tip, özellikle büyük boyutlarda veya daha yüksek tork gerektiğinde valfin çalıştırılmasını kolaylaştıran bir dişli mekanizması ile donatılmıştır.

4. Aktüatörlü Kelebek Valfı: Hareketli Kelebek Vanaları Uzaktan Çalışma ve Otomasyon için Pnömatik, Hidrolik veya Elektrik Aktüatörleri kullanır. Kesin kontrolün gerekli olduğu endüstriyel süreçlerde yaygın olarak kullanılırlar.

l Adım3: Kelebek Valf Uygulama Gereksinimleri

Kelebek valfi uygulama gereksinimleri şunları içerir:

1. Akışkan uyumluluğu

- Kelebek valfinin taşınan sıvı tipiyle uyumlu olduğundan emin olun. Aşındırıcı, aşındırıcı veya yüksek sıcaklık sıvıları için farklı malzemeler gerekebilir.

2. Basınç ve sıcaklık derecelendirmeleri

- Valfin uygulamanın beklenen basınç ve sıcaklık aralığı için derecelendirildiğini kontrol edin. Bu derecelendirmelerin aşılması valf arızasına ve potansiyel güvenlik tehlikelerine yol açabilir.

3. Akış özellikleri

- Sistemin akış gereksinimlerini göz önünde bulundurun. Kelebek vanaları, tasarımlarına ve boyutlarına bağlı olarak farklı akış özellikleri sunabilir. Valfın istenen akış kontrolü ve basınç düşüşünü sağladığından emin olun.

4. Kurulum alanı

- Kurulum için mevcut alanı dikkate alın. Kelebek vanaları çeşitli boyut ve konfigürasyonlarda gelir, bu nedenle boru sisteminin kısıtlamalarına uyan birini seçin.

5. Harekete geçme yöntemi

- Uygulama ihtiyaçlarına göre uygun çalıştırma yöntemini belirleyin. Erişilebilirlik, kontrol gereksinimleri ve otomasyon gibi faktörlere bağlı olarak manuel, pnömatik, hidrolik veya elektriksel çalıştırma gerekebilir.

6. Bakım ve güvenilirlik

- Kelebek vanasının bakım kolaylığını ve güvenilirliğini düşünün. Dayanıklı yapı, servis için kolay erişim ve uzun servis ömrü gibi özelliklere sahip vanalar arayın.

7. Endüstri Standartları ve Düzenlemeleri

- Kelebek valfinin belirli uygulama için ilgili endüstri standartlarını ve düzenlemelerini karşıladığından emin olun. Bu, basınç derecelendirmeleri, malzemeler ve güvenlik standartlarını içerebilir.

l Adım 4: Malzeme seçimi

Malzeme seçimi, sıvı ile dayanıklılık ve uyumluluğun sağlanması için kritiktir.

1. Gövde malzemeleri: Yaygın malzemeler arasında paslanmaz çelik, karbon çelik, sünek demir, PVC ve çeşitli alaşımlar bulunur. Paslanmaz çelik korozyon direnci ve mukavemeti için tercih edilir.

2. Disk Malzemeleri: Seçenekler arasında paslanmaz çelik, sünek demir, alüminyum bronz ve gelişmiş dayanıklılık için nikel kaplama malzemeler bulunur.

3. Koltuk Malzemeleri: Sıvı uyumluluğu ve sıcaklık toleransına dayanarak EPDM, PTFE, Viton ve Nitril gibi malzemeler arasından seçim yapın..

l Adım5: Valf boyutu ve akış özellikleri

Uygun boyutlandırma optimum performans ve güvenilirlik sağlar:

Valf Boyutu: Boru çapı, akış hızı ve basınç düşüşü hususlarına göre valf boyutunu seçin.

Akış özellikleri: İstenen akış kontrol gereksinimlerini karşıladığından emin olmak için valfin akış katsayısını (CV) göz önünde bulundurun.

l Harekete geçme çağrısı

İhtiyaçlarınız için mükemmel kelebek valfini bulmaya hazır mısınız? Endüstriyel, PVC, paslanmaz çelik ve pnömatik seçenekler dahil olmak üzere kapsamlı kelebek vanalarımızı keşfetmek için bugün bize ulaşın. Uzmanlarımız, uygulamanız için en iyi valfi seçmenize ve optimum performans sağlamanıza yardımcı olmak için buradalar.

l Çözüm

Doğru kelebek valfini seçmek, uygulama gereksinimlerinin, valf türünün, malzemelerin, uç bağlantılarının, boyutlarının ve endüstri standartlarına uyumun dikkatle dikkate alınmasını içerir. Bu adım adım kılavuzu izleyerek, akışkan kontrol sisteminizde optimum performans ve güvenilirliği sağlayarak özel ihtiyaçlarınız için ideal kelebek valfini güvenle seçebilirsiniz. Seçim süreci boyunca ek rehberlik ve destek için endüstri uzmanlarına ve güvenilir tedarikçilere danışın. Kelebek valfı ile ilgilenen herhangi bir soru sizden hoş geldiniz. Bize danışın dekai@worldsvalve.com
