CBF01-TA01
OEM | ODM | WDS
| Miktar： | |
|---|---|

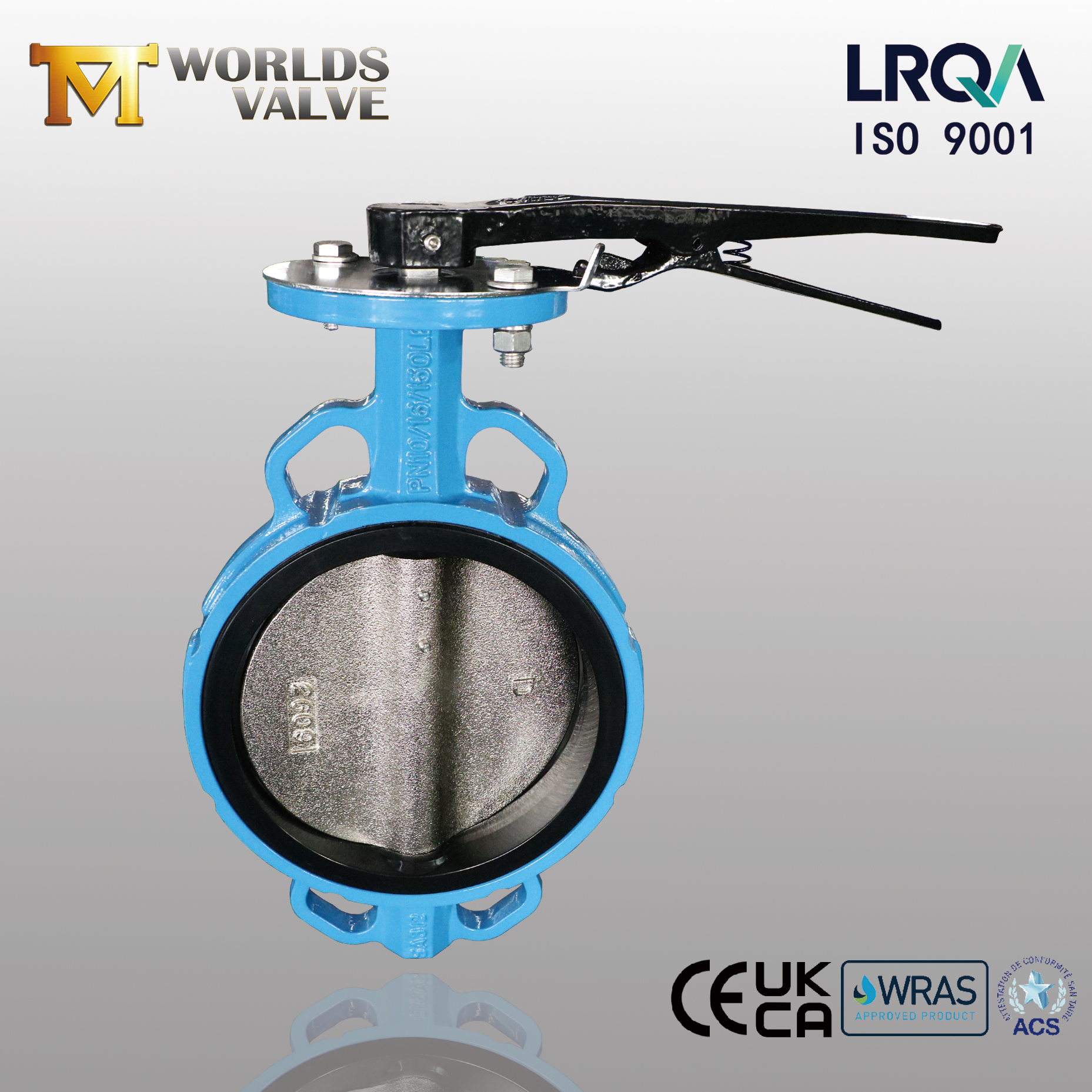

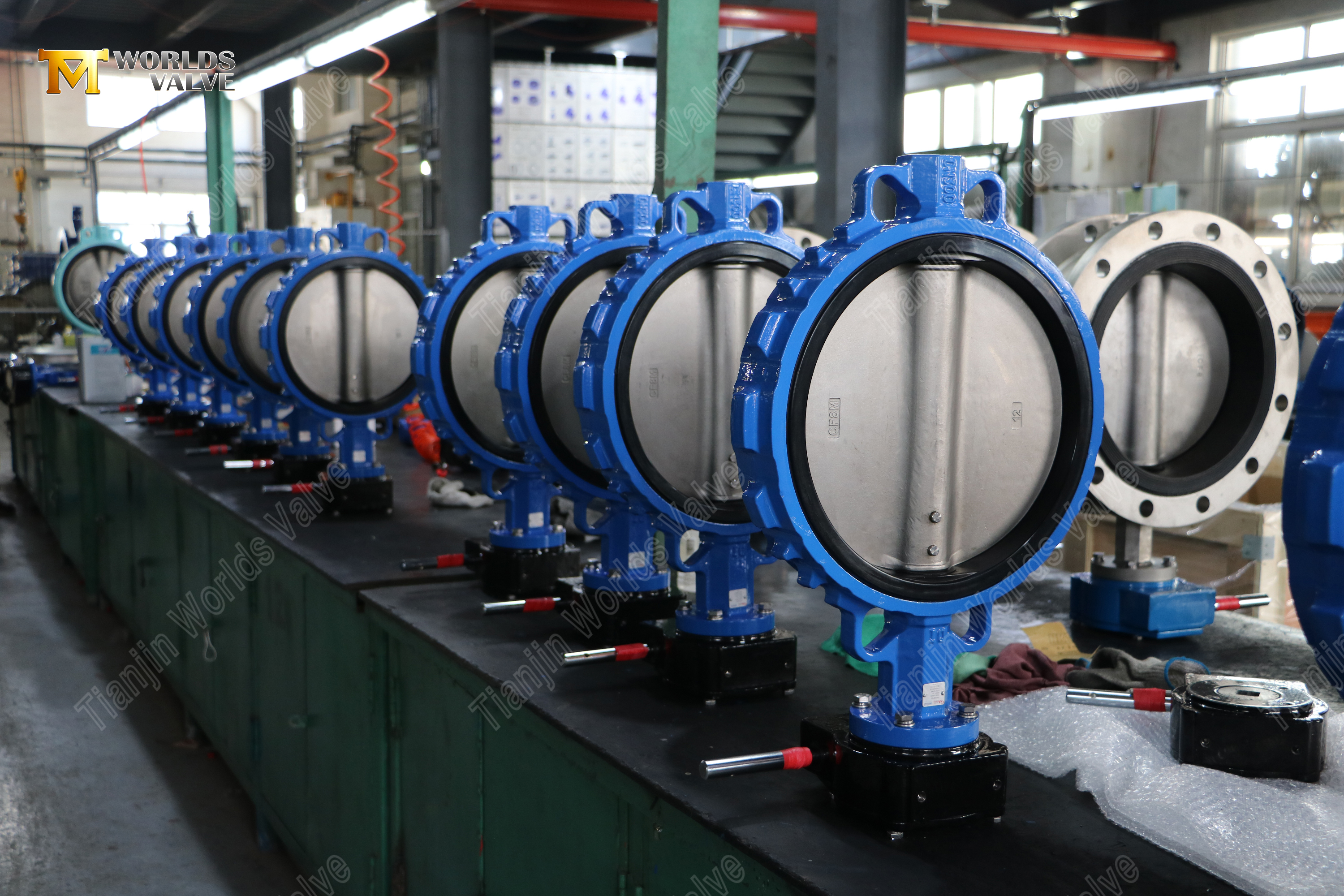

Tianjin Worlds Valve Co., Ltd. su, HVAC ve düşük basınçlı endüstriyel uygulamalarda genel açma/kapama hizmeti için tasarlanmış basit, güvenilir bir levha kelebek vana sunmaktadır. Bu klasik model, sünek demirden bir gövdeye, sert bir yedek koltuğa (değiştirilemez), manuel çalıştırma için bir kola ve gövdeye pimlerle sabitlenmiş bir diske sahiptir.
Valf gövdesi GGG40/500-7 sünek demirden dökülmüştür ve korozyona karşı dayanıklılık için dayanıklı bir epoksi kaplama ile kaplanmıştır. Koltuk sert bir destek yapısına sahiptir; elastomer (tipik olarak EPDM), gövdeye kalıplanmış sert bir destek ile tamamen desteklenir. Bu tasarım, koltuğun basınç altında dışarı çıkmasını veya deforme olmasını önleyerek tutarlı ve kabarcık geçirmez bir kapatma sağlar.
Disk, paslanmaz çelik pimler kullanılarak gövdeye tutturulur. Bu pimli bağlantı, sürtünmeye veya kamalara dayanmadan pozitif tork iletimi sağlar ve tekrarlanan döngülerde bile diskin gövde üzerinde kaymamasını sağlar.
Manüel bir kol, operatörün akışı açmasına, kapatmasına veya kısmen kısmasına olanak tanır. Kol aynı zamanda net bir görsel konum göstergesi görevi de görür; boruya paralel olması açık olduğunu, dikey olması kapalı olduğunu gösterir.

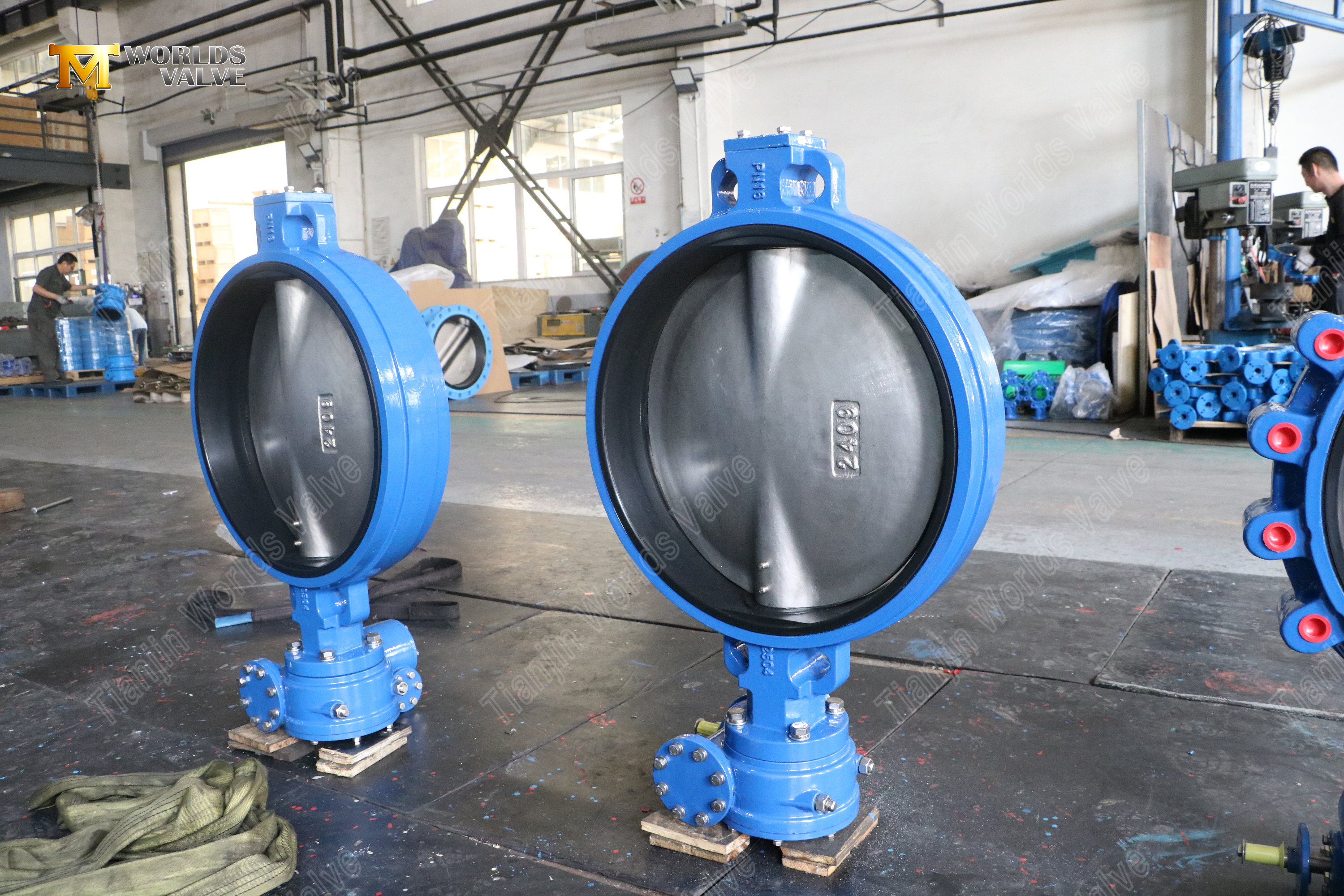

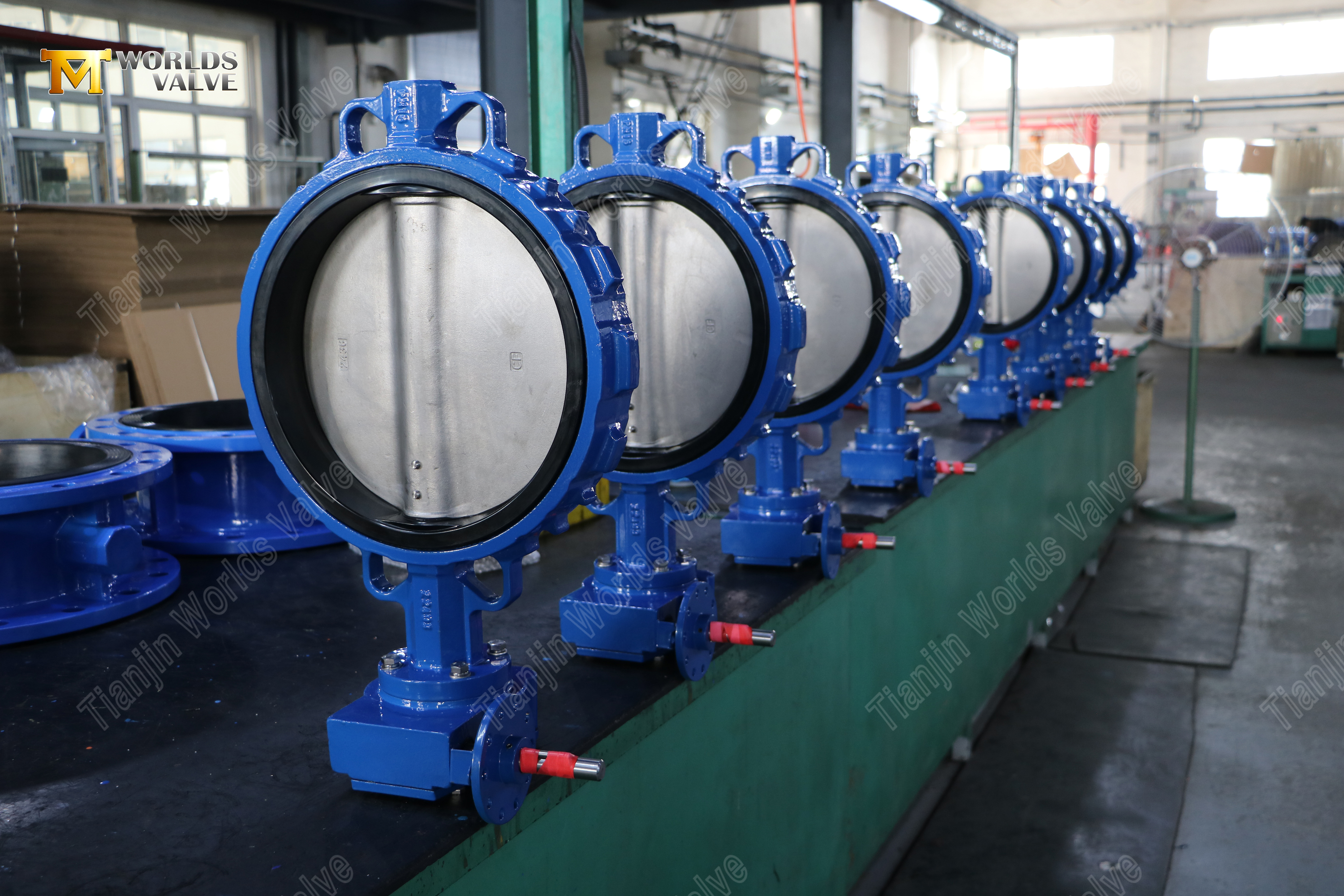

PN10, PN16 veya Sınıf 150"ye kadar basınç değerleri ile DN50"den DN3000"e kadar boyutlarda mevcut olan bu vana, su hatları, pompa izolasyonu, sulama ve bina hizmetleri için uygun maliyetli bir iş makinesidir.

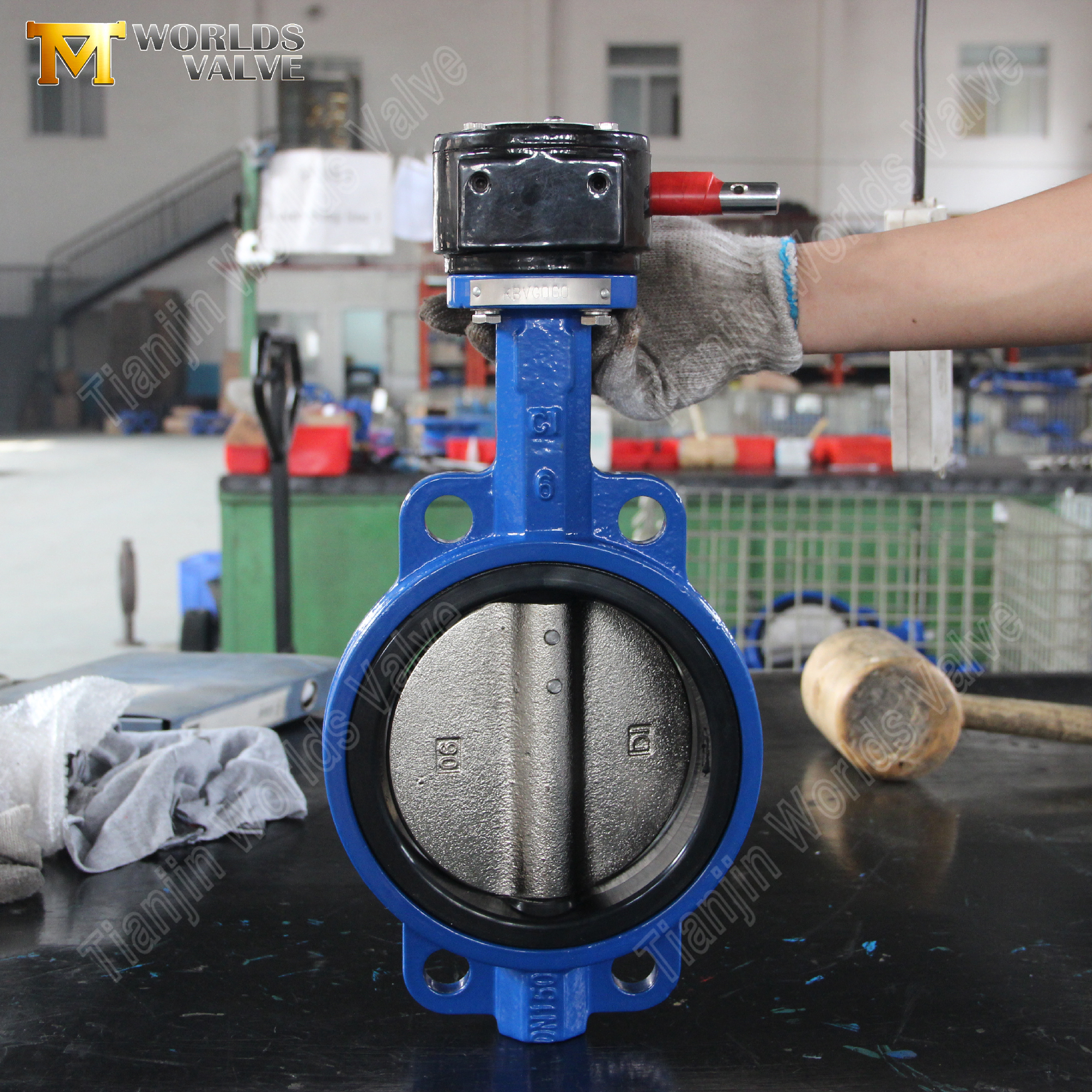

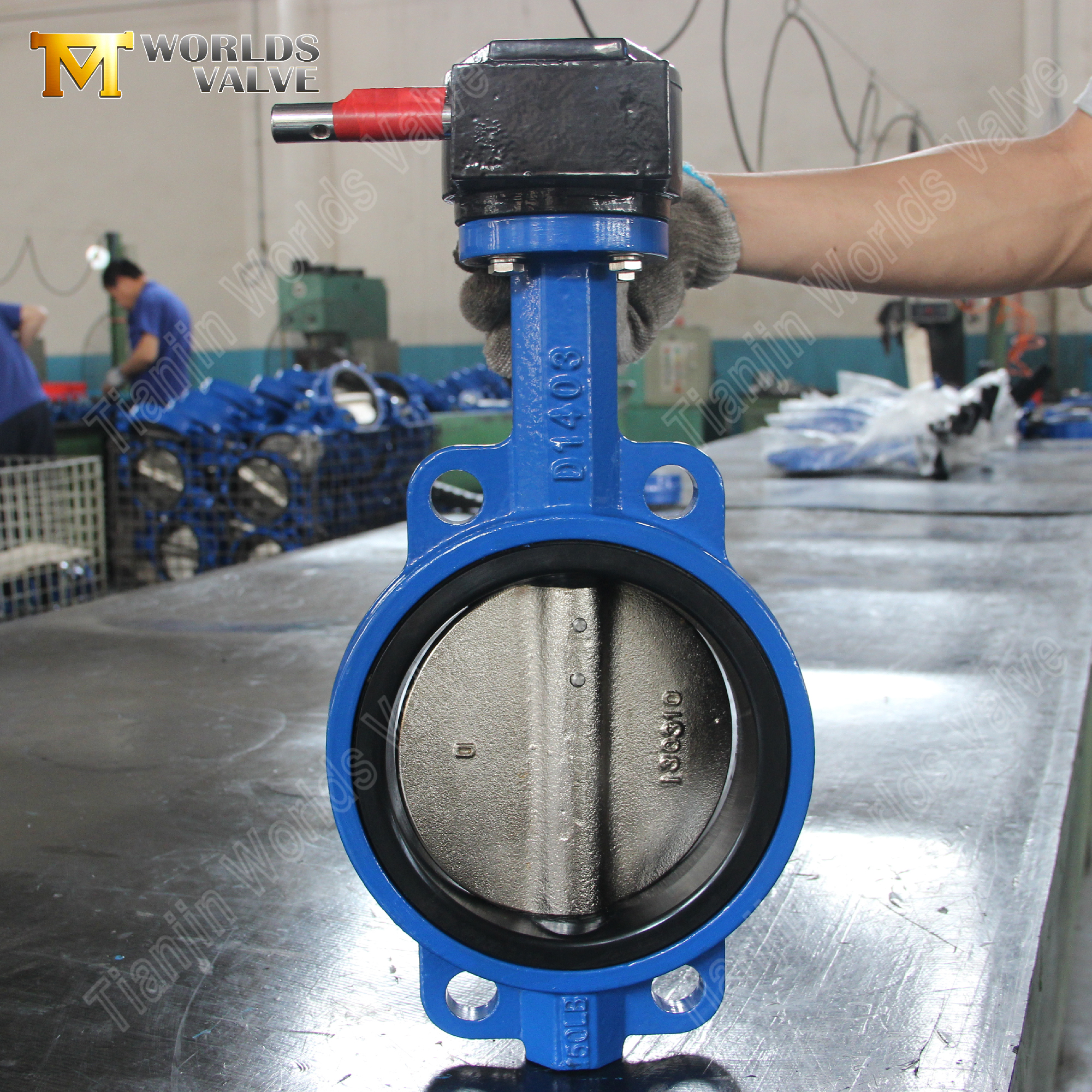

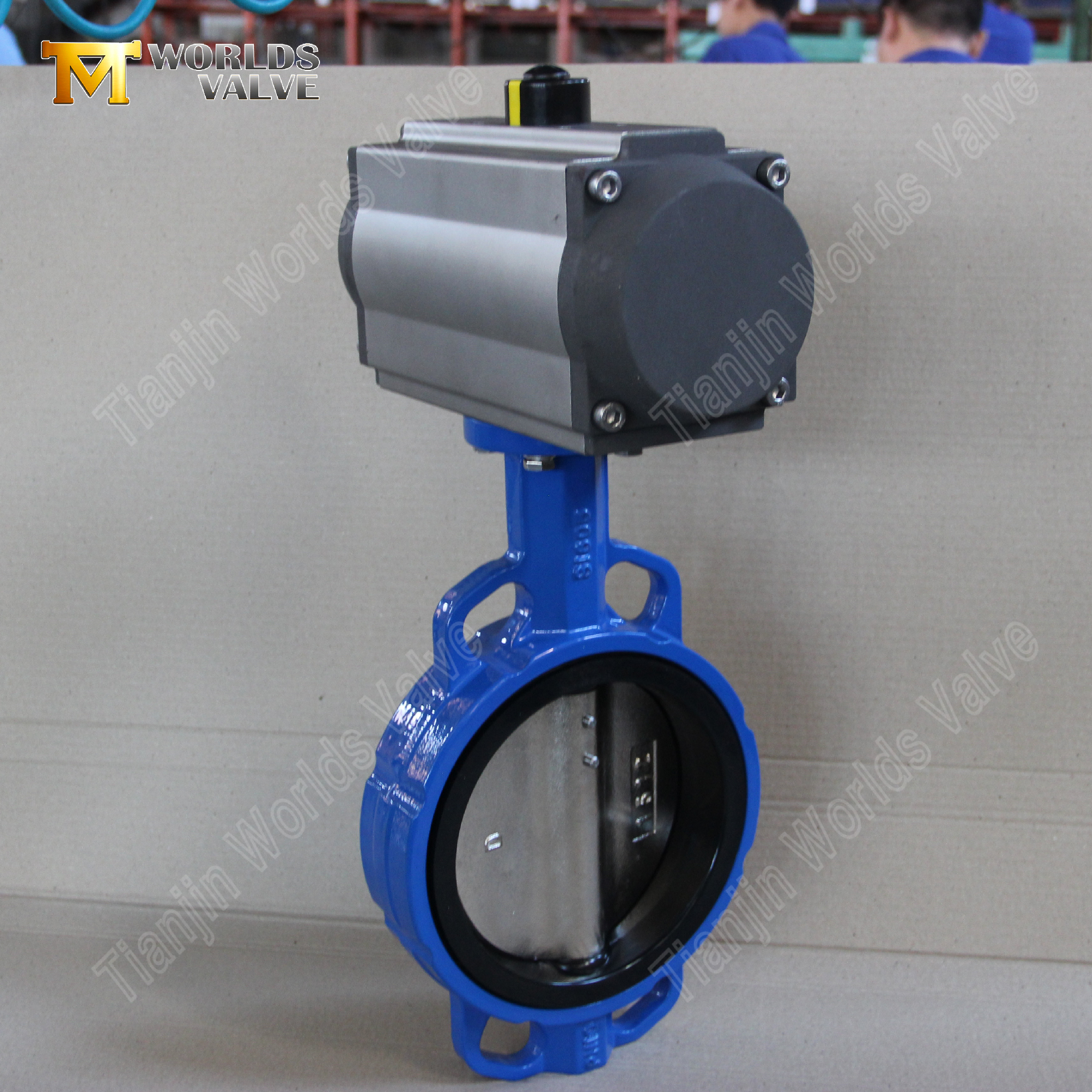

Çin merkezli güvenilir bir OEM üreticisi olarak, bu vanayı kesinlikle müşterinin spesifikasyonlarına göre üretiyoruz; boyut, basınç derecesi, flanş delme, epoksi renk ve isteğe bağlı aktüatör montajı (ISO 5211 üst flanş) tamamen özelleştirilebilir.
Gofret Kelebek Vana | Sfero Döküm Gövde | Sert Yedekleme Koltuğu (Değiştirilemez) | Kol Kumandalı | Pim Emniyetli Disk
Tianjin Worlds Valve Co., Ltd. – Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

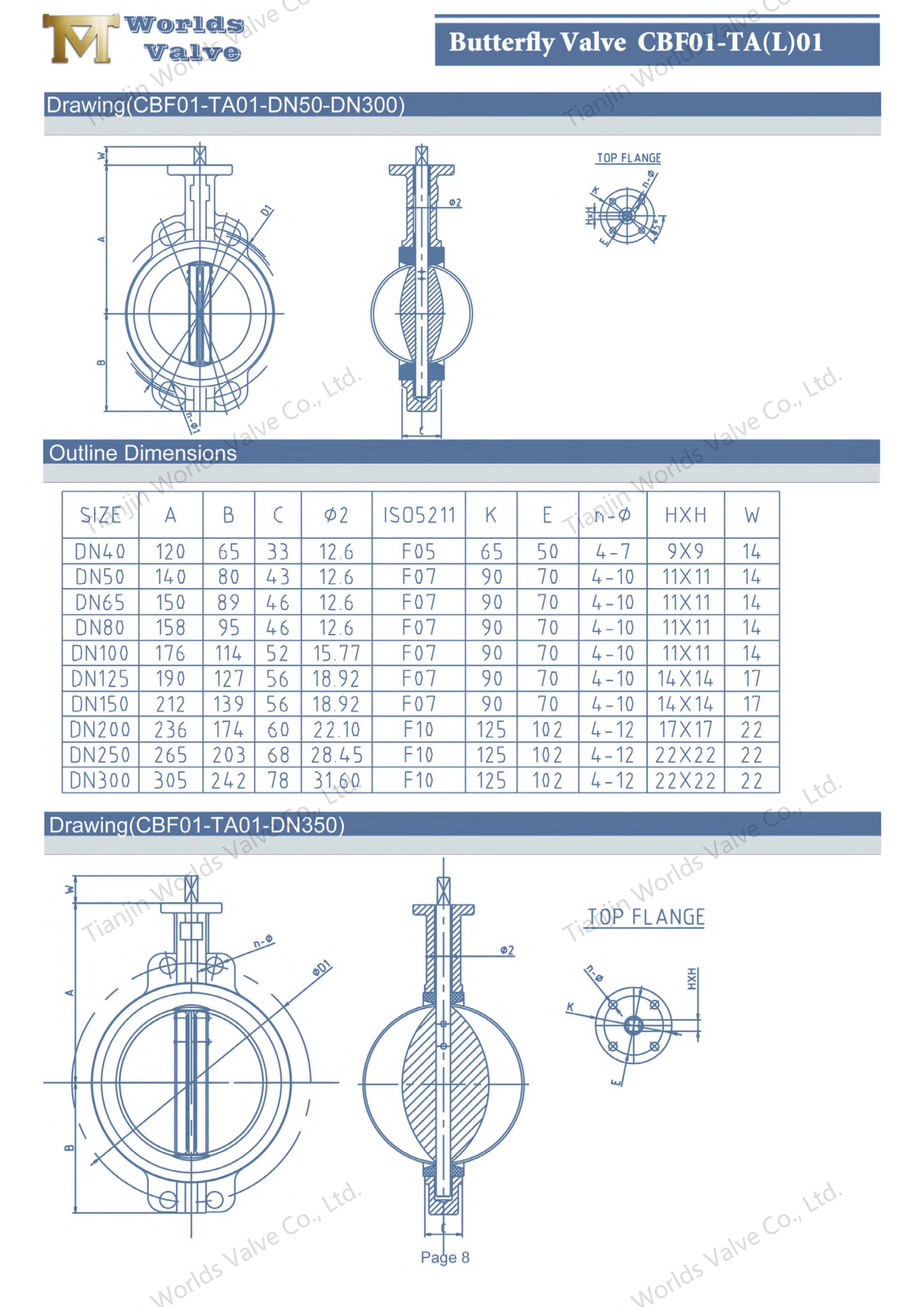

CBF01-TA01 - Ürün Kataloğu
1. Güvenilir Sızdırmazlık için Sert Yedek Koltuk
EPDM koltuk, basınç altında ekstrüzyonu önleyen sert metal veya plastik bir destekle kalıplanmıştır.
Binlerce çalışma döngüsünden sonra bile tutarlı, kabarcık geçirmez kapatma sağlar.
Not: Koltuk değiştirilemez ve sahada bakım gerektirmeden uzun hizmet ömrü sağlayacak şekilde tasarlanmıştır.
2. Pozitif Tork İletimi için Pim Emniyetli Disk
Disk, vana boyutuna bağlı olarak bir veya iki paslanmaz çelik pim kullanılarak mile sabitlenir.
Frezeli veya sürtünmeli bağlantılarda sık karşılaşılan bir sorun olan diskin gövde üzerinde gevşemesi veya kayması riskini ortadan kaldırır.
Montajı basitleştirir ve valfin ömrü boyunca güvenilir tork aktarımı sağlar.
3. Epoksi Kaplamalı Sfero Döküm Gövde
GGG40 sünek demir, yüksek mukavemet, darbe direnci ve uzun süreli dayanıklılık sağlar.
Epoksi kaplama (standart 250 µm kalınlık, herhangi bir RAL rengi mevcuttur) mükemmel korozyon koruması sağlar.
Kompakt levha tasarımı kurulum alanından tasarruf sağlar ve toplam ağırlığı azaltır.

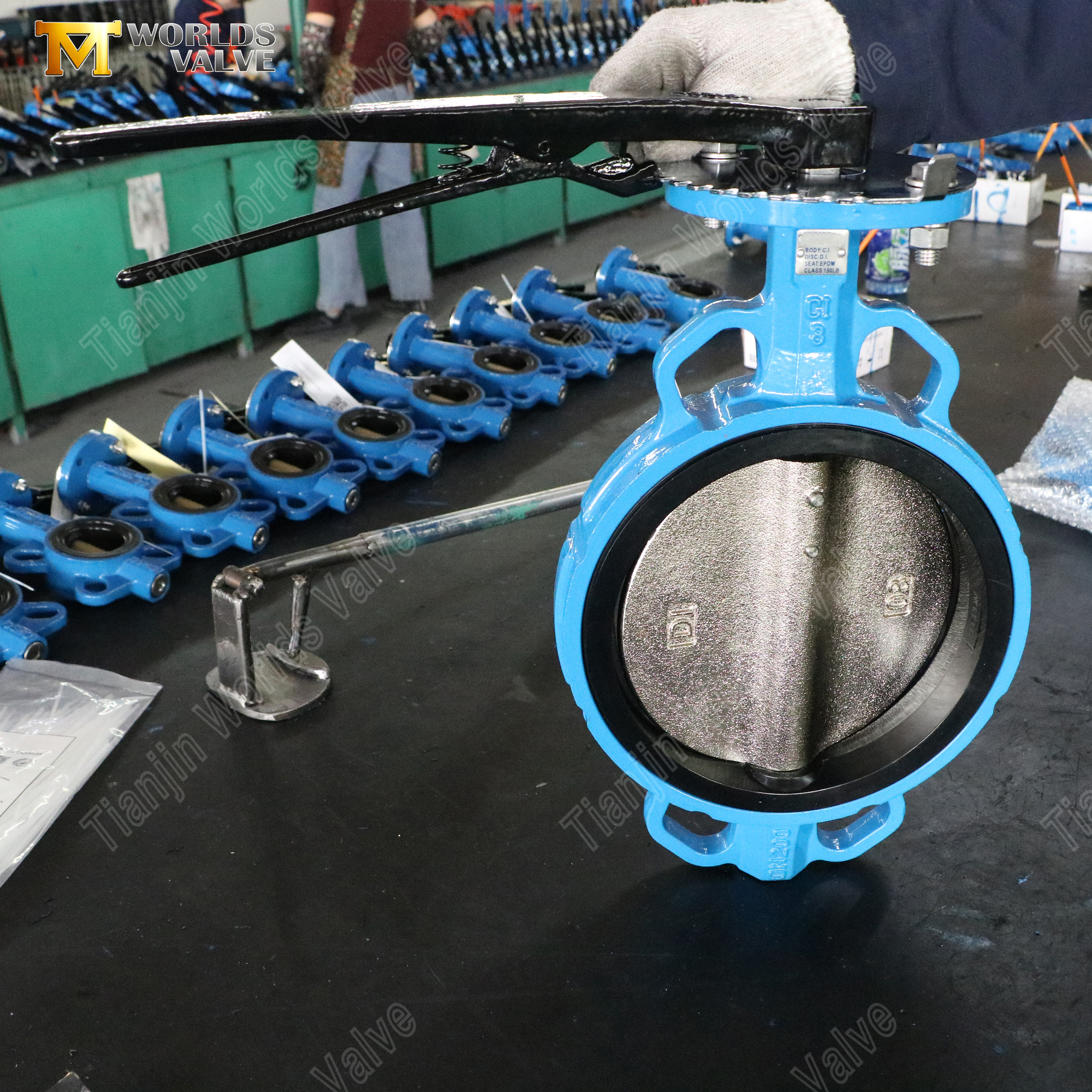

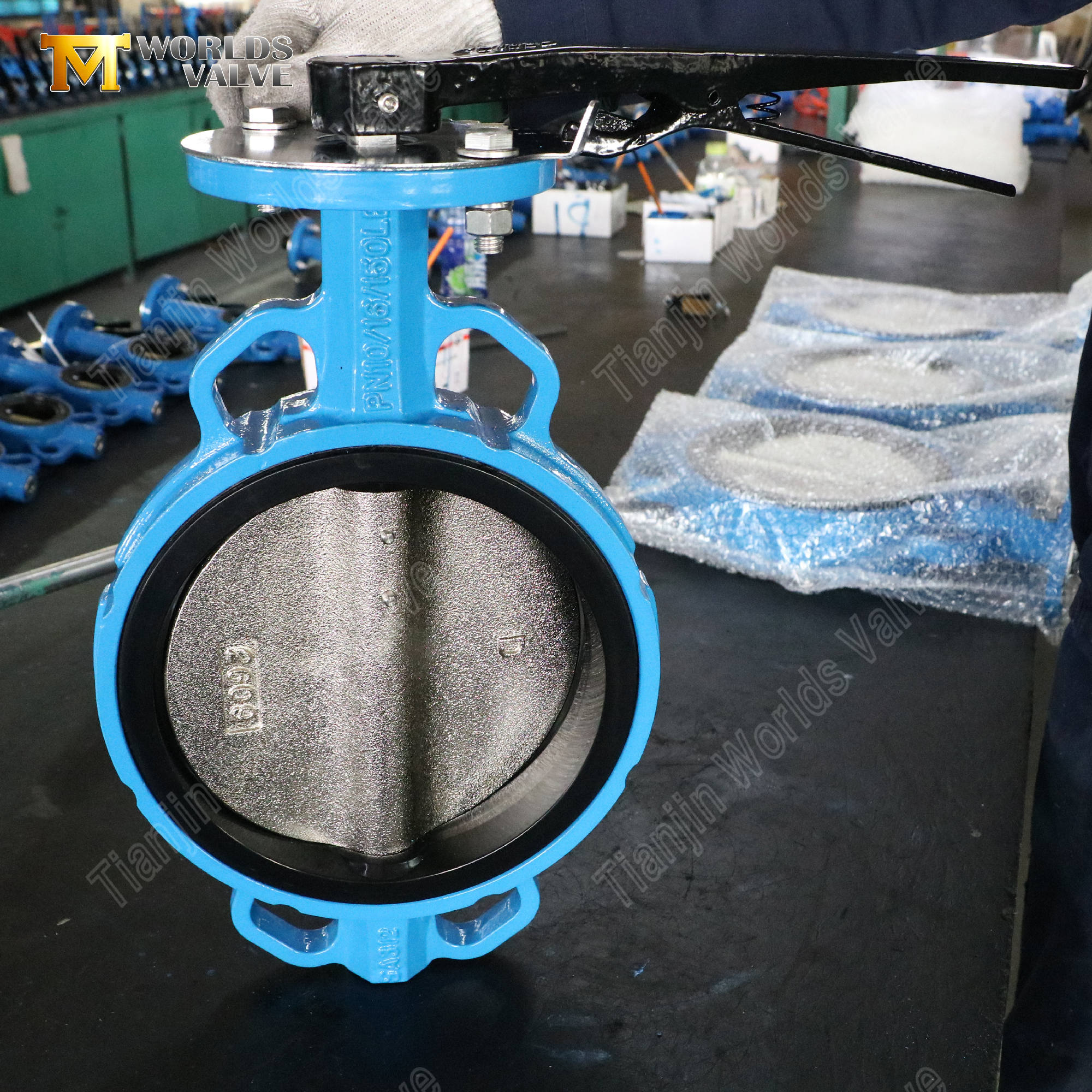

4. Kısma Özelliğine Sahip Kol Operasyonu
Sezgisel Görsel Gösterge: El kolu, vana konumunu bir bakışta net bir şekilde gösterir; boruya paralel olması açık, dikey olması kapalı anlamına gelir. Hiçbir dış göstergeye gerek yoktur.
Basit Açma/Kapama Kontrolü: Kol, hızlı açma ve kapama için 90 derecelik hızlı dönüşe izin verir ve normal basınç koşullarında minimum el kuvveti gerektirir.
Temel Akış Düzenlemesi: Kol üzerindeki kilitleme plakası, diskin ara açılarda sabitlenmesini sağlayarak akış ayarı için basit kısma yeteneği sağlar.
Parametre | Mevcut Seçenekler |
Vana tipi | Gofret Kelebek Vana (CBF01-TA01) |
Nominal boyut | Mevcut Boyutlar(DN50-DN3000) |
Disk malzemesi | Sfero Döküm |
Koltuk tipi | Sert Yedekleme EPDM (Değiştirilemez) |
Koltuk malzemesi | EPDM, NBR veya Viton (müşteri seçer) |
Gövde malzemesi | Sfero döküm (epoksi kaplamalı); WCB, CF8, CF8M de mevcuttur |
Epoksi kaplama rengi | Müşteri tarafından seçilebilir (herhangi bir RAL veya özel renk) |
Basınç derecesi | Özel (PN10, PN16, Sınıf 150 vb.) |
Üst flanş | ISO 5211(müşteri seçer) |
Sıcaklık aralığı | Seçilen koltuk malzemesine bağlıdır |
Tipik medya | Deniz suyu, tuzlu su, kimyasallar, yağ, su vb. |
1. Vanaları kesinlikle müşteri spesifikasyonlarına göre üretiyoruz ve aynı zamanda optimum performansı sağlamak için malzeme seçimi ve kurulumu konusunda profesyonel öneriler sunuyoruz.
2. Sabitlenmiş disk yapısı ve sert yedek koltuklarla ilgili deneyimimiz, su ve genel servis uygulamalarında uzun vadeli güvenilirlik sağlar.
3. Malzeme sertifikaları ve test raporları da dahil olmak üzere tüm belgeler her siparişte sağlanır.
4. ISO 9001 sertifikalı tesisimiz, istek üzerine CE, UKCA, WRAS ve ACS gibi sertifikalarla küresel ihracatı desteklemektedir.
Rekabetçi bir fiyat teklifi almak veya fabrikamızı ziyaret etmek için sizi bizimle iletişime geçmeye davet ediyoruz. Ekibimiz proje gereksinimlerinizi tartışmaya, teknik destek sunmaya ve üretim yeteneklerimizi ilk elden göstermeye hazırdır.
