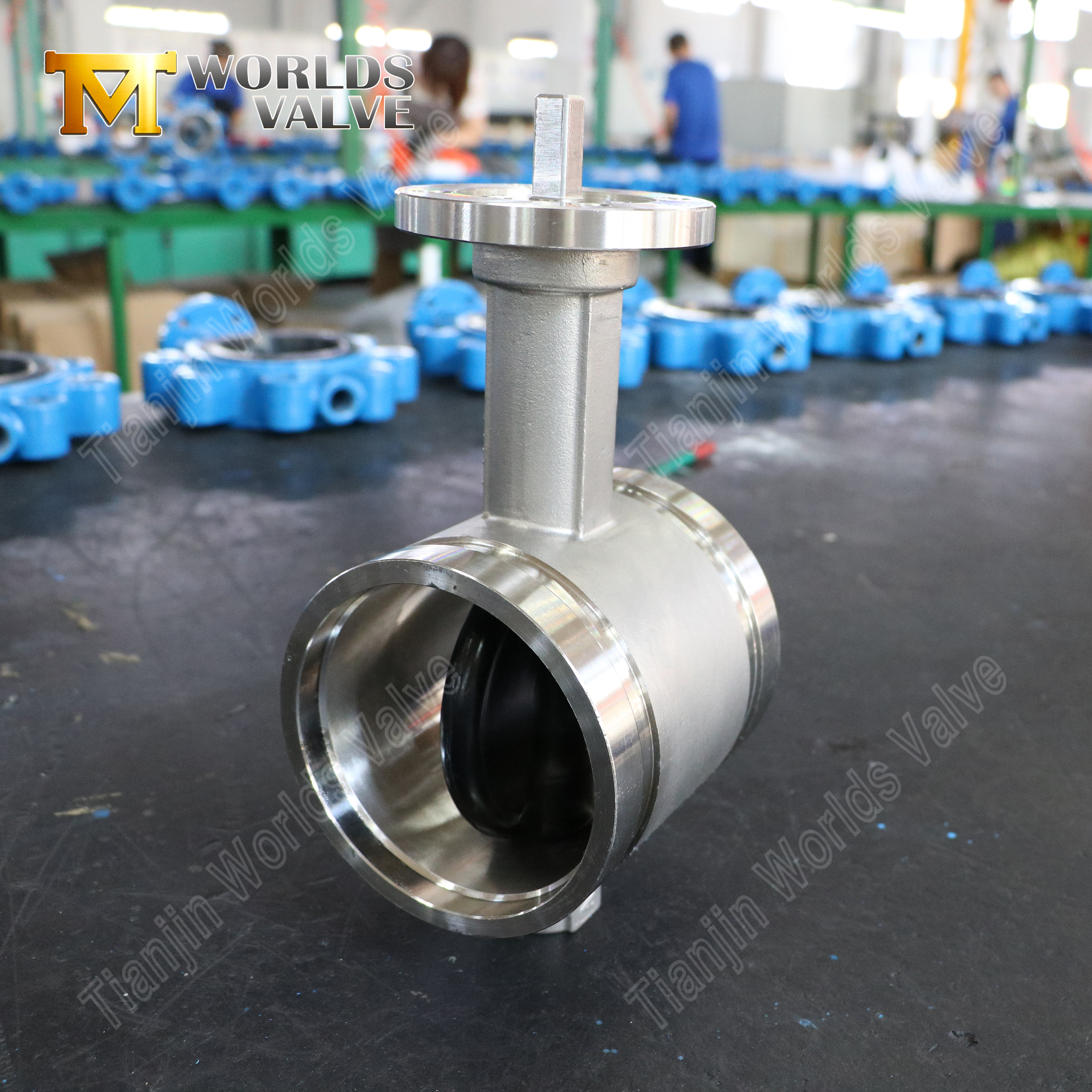

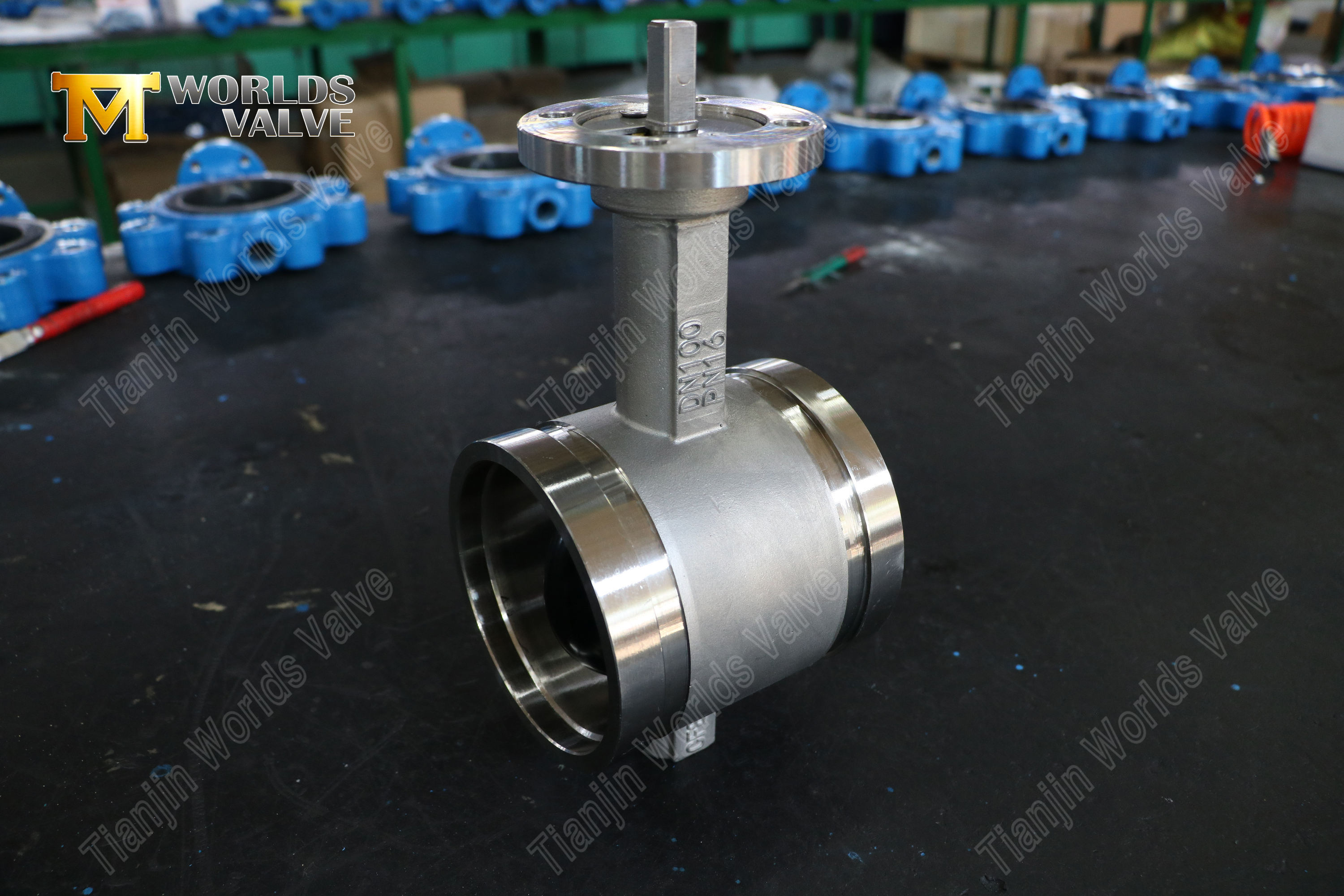

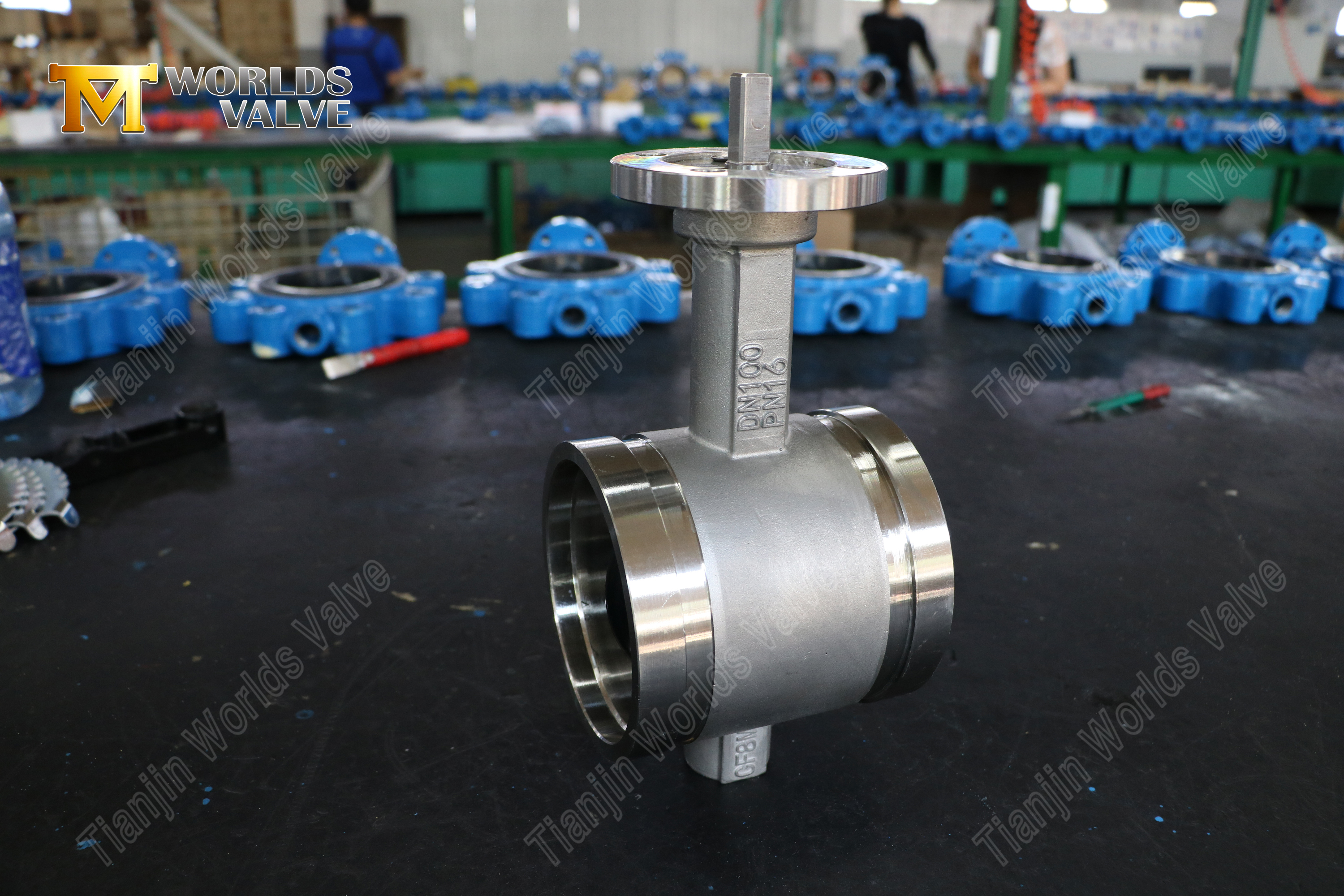

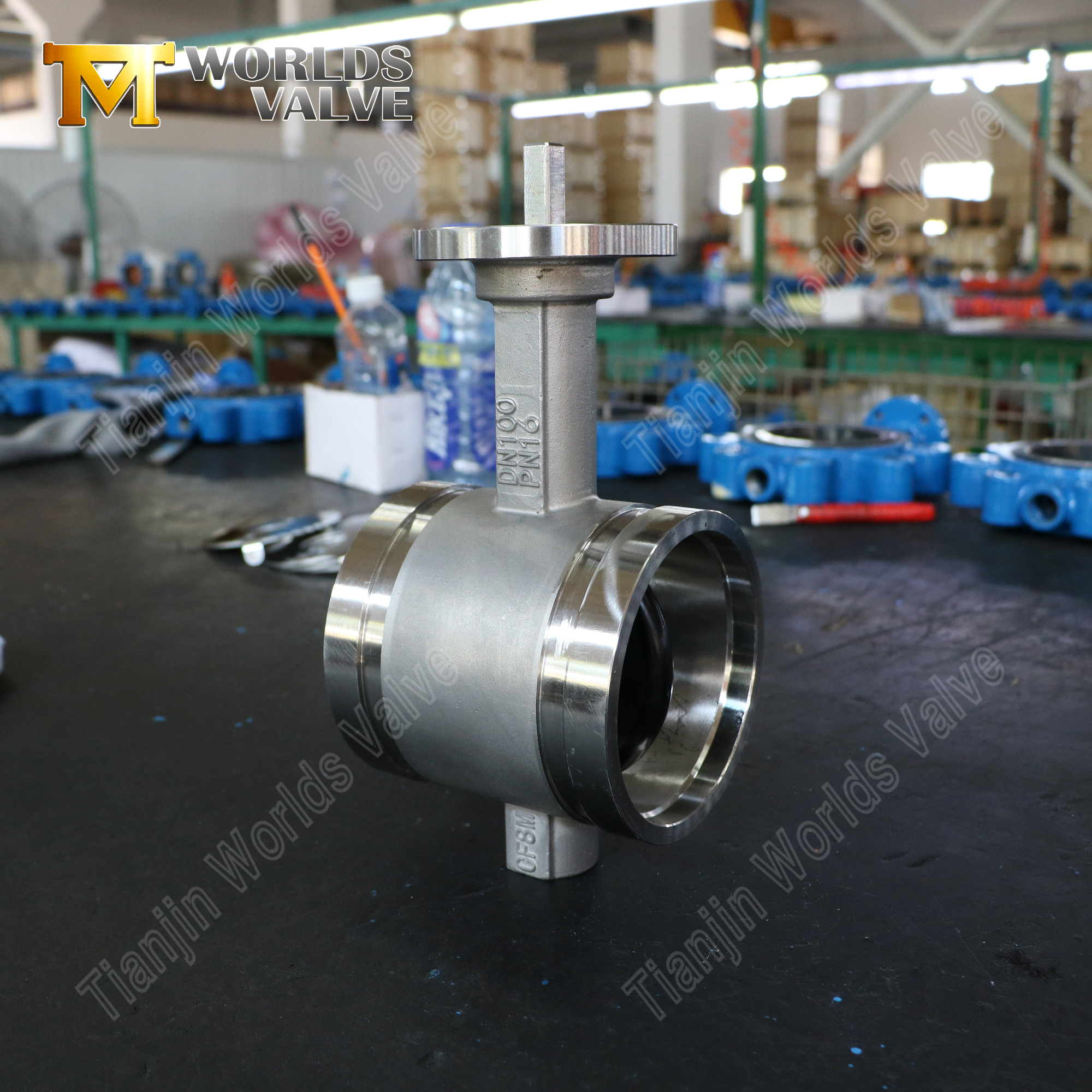

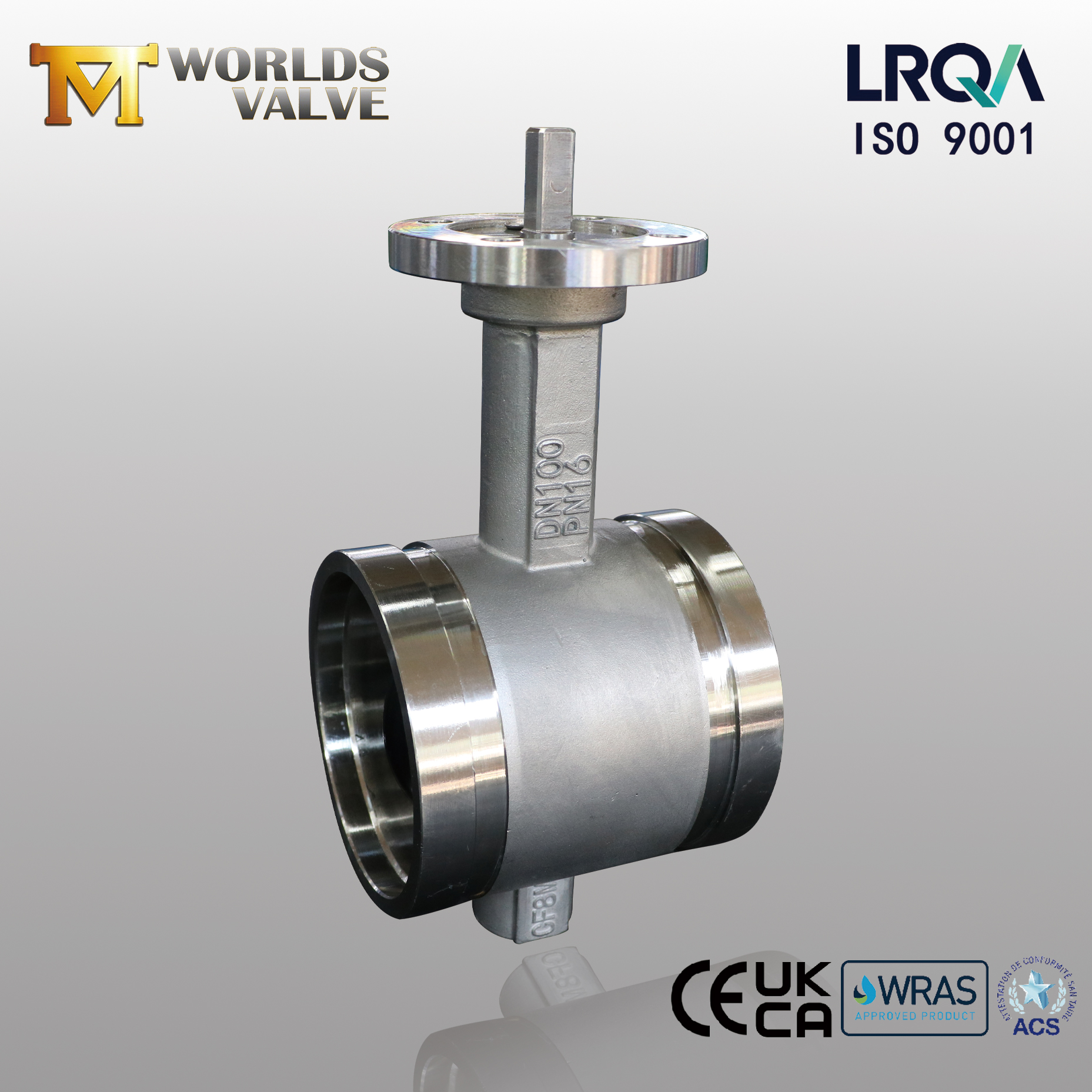

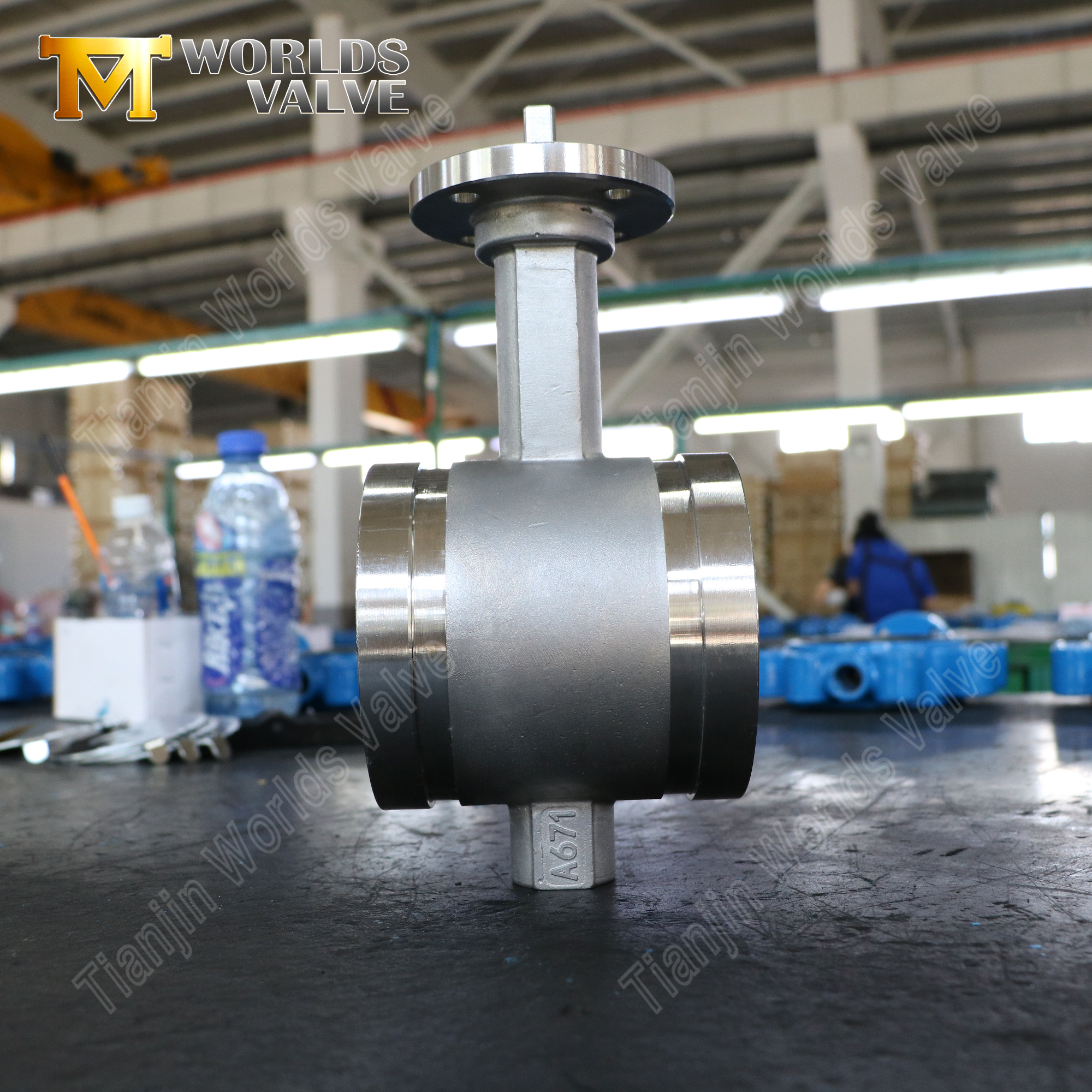

SS Yivli Uçlu Kelebek Vana – CF8M Gövde, PN16, OEM Üreticisi

Ürüne Genel Bakış

Yivli uçlu kelebek vana, mekanik yivli kaplinler kullanılarak hızlı ve güvenli kurulum için tasarlanmış çeyrek turlu bir akış kontrol cihazıdır. Kaynak, cıvatalama veya diş açma gerektiren flanşlı veya dişli vanaların aksine, yivli uç tasarımı, vanayı iki kaplin arasına basitçe yerleştirip sıkarak boru hattına bağlanır; kurulum süresini %60"a kadar azaltır ve sıcak çalışma izinlerine veya özel aletlere olan ihtiyacı ortadan kaldırır.

Bu model, üstün korozyon direnci için CF8M paslanmaz çelik gövdeye (AISI 316), kabarcık geçirmez sızdırmazlık ve proses akışkanından tam metal izolasyonu için tamamen EPDM ile kaplanmış bir DI (sünek demir) diske ve PN16 (16 bar) dereceli sağlam tork iletimi için SS420 paslanmaz çelik gövdeye sahiptir. Disk üzerindeki EPDM kapsülleme, sünek demir çekirdeği korozyondan korurken, sıfır sızıntılı kapatma için yuvaya baskı yapan esnek bir sızdırmazlık yüzeyi sağlar.

19 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olan Tianjin Worlds Valve Co., Ltd., tamamı tam spesifikasyonlarınıza göre uyarlanmış, tamamen özelleştirilebilir yivli uçlu kelebek vanalar (malzemeler, boyutlar, basınç değerleri, kaplamalar ve aktüatörler) sunar. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte ve ISO 9001 (LRQA sertifikalı), CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

Tanıtmak:

Yivli Uçlu Kelebek Vana | CF8M Gövde | DI diski tamamen EPDM |PN16 ile kaplanmıştır

Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

RGV02-TG01 - Detaylı Ürün Bilgisi

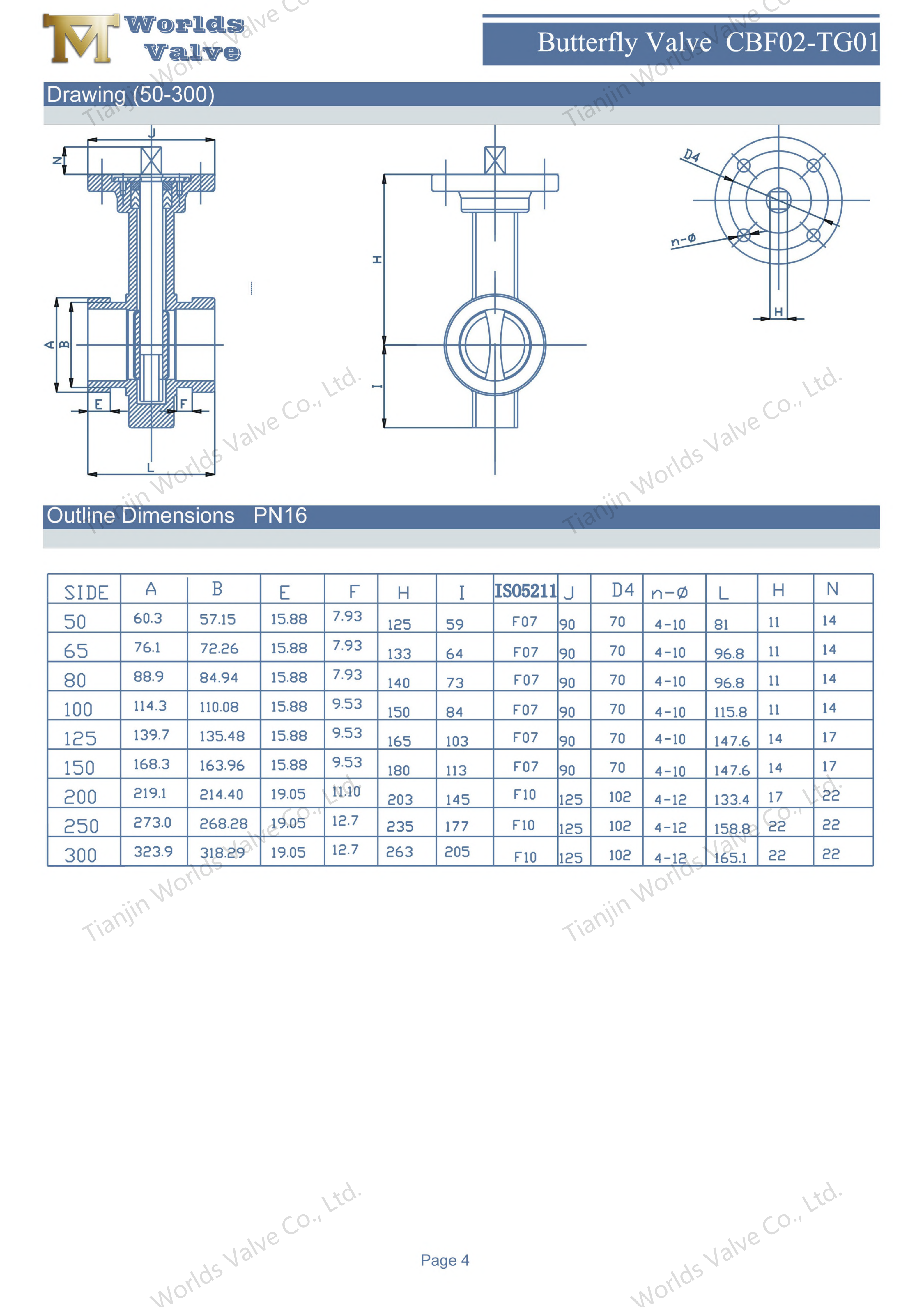

Teknik Özellikler

Temel Özellikler ve Avantajlar

1. Yivli Uç Bağlantısı - Hızlı Kurulum, Kaynak Yok

• Hızlı ve Basit Kurulum – Vana, iki mekanik yivli kaplin kullanarak boru hattına bağlanır. Sadece vanayı kaplinlerin arasına yerleştirin ve sıkın; kaynak yok, diş açma yok, flanş cıvatalaması yok. Montaj süresi flanşlı vanalara göre %60'a kadar kısalır.

• Sıcak Çalışmaya Gerek Yok – Kaynak izinlerine, yangın gözlemlerine ve özel kaynak becerilerine olan ihtiyacı ortadan kaldırır; tehlikeli alanlarda, yenileme projelerinde ve kapalı alanlarda kritik bir avantajdır.

• Bakım Dostu – Vana, aynı yivli kaplinler kullanılarak kolayca çıkarılabilir ve yeniden takılabilir, bu da boru sisteminin geri kalanını rahatsız etmeden bakım ve değiştirme işlemini basitleştirir.

• Yerden Tasarruf Sağlayan Tasarım – Yivli uçlu kelebek vanalar, flanşlı alternatiflere göre daha kompakttır ve dar ekipman odalarında ve kalabalık boru raflarında daha az yer gerektirir.

• AWWA C606 Uyumluluğu – Yivli uçlar, AWWA C606 standartlarına göre üretilmiş olup, dünya çapındaki standart yivli kaplinlerle uyumluluk sağlar.

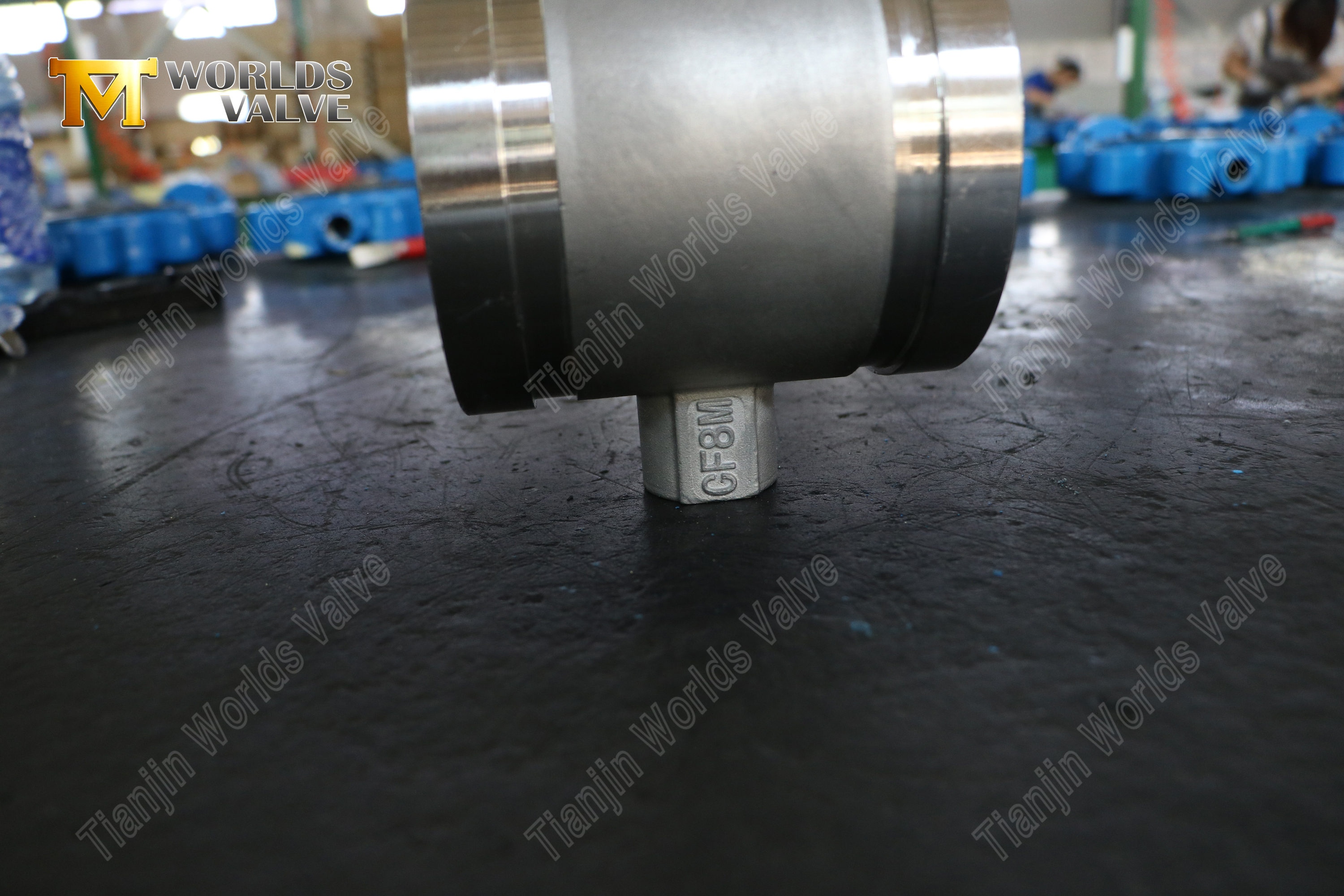

2. Gövde Malzemesi – CF8M Paslanmaz Çelik (AISI 316)

• Üstün Korozyon Direnci -CF8M, özellikle klorür ortamlarında, deniz suyunda ve agresif ortamlarda çukurlaşma ve çatlak korozyonuna karşı mükemmel direnç sunar; zorlu koşullarda 304 paslanmaz çeliğe (CF8) önemli ölçüde daha iyi performans gösterir.

• Geniş Kimyasal Uyumluluk – Su, atık su, hafif kimyasallar, asitler ve alkaliler için uygundur; kimyasal işleme, farmasötik ve denizcilik uygulamaları için idealdir.

• Hijyenik ve Toksik Olmayan – Malzeme içme suyu, gıda işleme ve farmasötik uygulamalar için güvenlidir.

• Uzatılmış Hizmet Ömrü – CF8M'nin korozyona dayanıklı özellikleri agresif ortamlarda bile uzun vadeli güvenilirlik sağlayarak değiştirme sıklığını ve bakım maliyetlerini azaltır.

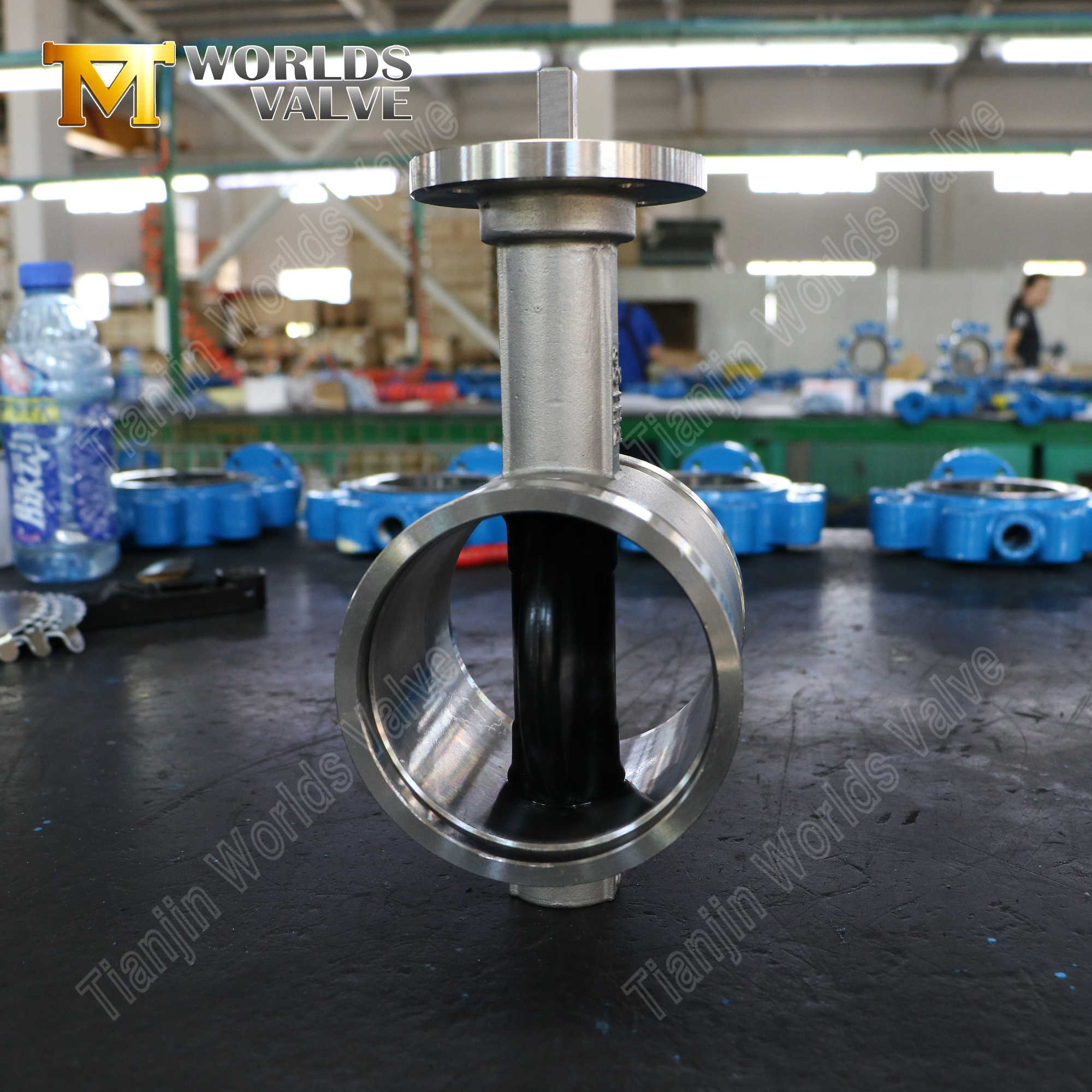

3. EPDM Tam Kapsüllemeli Disk Malzemesi-DI

• Tam Metal İzolasyonu – Sünek demir çekirdek tamamen EPDM ile kaplanmıştır ve proses sıvısıyla sıfır metal teması sağlar. Bu, korozyon, çukurlaşma ve kirlenme risklerini tamamen ortadan kaldırır.

• Kabarcık Sızdırmazlık –EPDM kapsülleme, kapatıldığında koltuğa baskı yapan esnek bir sızdırmazlık yüzeyi oluşturur ve EN 12266-1 ve API 598 sertifikalı kabarcık geçirmez kapatma sağlar.

• Üstün Kimyasal Direnç –EPDM suya, atık suya, seyreltik asitlere, alkalilere ve klor ve ozon dahil yaygın su arıtma kimyasallarına karşı mükemmel direnç sunar.

• Maksimum Akış Kapasitesi – Kapsüllenmiş disk tasarımı, disk ile yuva arasında ayrı bir astar ihtiyacını ortadan kaldırarak daha büyük bir akış geçişine ve daha yüksek Cv değerlerine olanak tanır.

• Geniş Sıcaklık Aralığı –EPDM, tipik su sistemi ve endüstriyel servis sıcaklıklarının tüm aralığını kapsayacak şekilde -20°C ile +120°C arasında sızdırmazlık özelliklerini korur.

4. Gövde Malzemesi – SS420 Paslanmaz Çelik

• Yüksek Mukavemet –SS420, 304/316 paslanmaz çeliğe göre önemli ölçüde daha yüksek çekme mukavemeti sunarak daha büyük çaplı valflerde bile güvenilir tork iletimi sağlar.

• Mükemmel Aşınma Direnci - Sertleştirilmiş yüzey, tekrarlanan döngüler sırasında sürtünmeye ve aşınmaya karşı direnç göstererek gövde-yatak arayüzünün çalışma ömrünü uzatır.

• Patlamaya Karşı Korumalı Tasarım – Tutma mekanizması, basınç dalgalanmaları sırasında gövdenin kazara fırlamasını önleyerek güvenli çalışmayı sağlar.

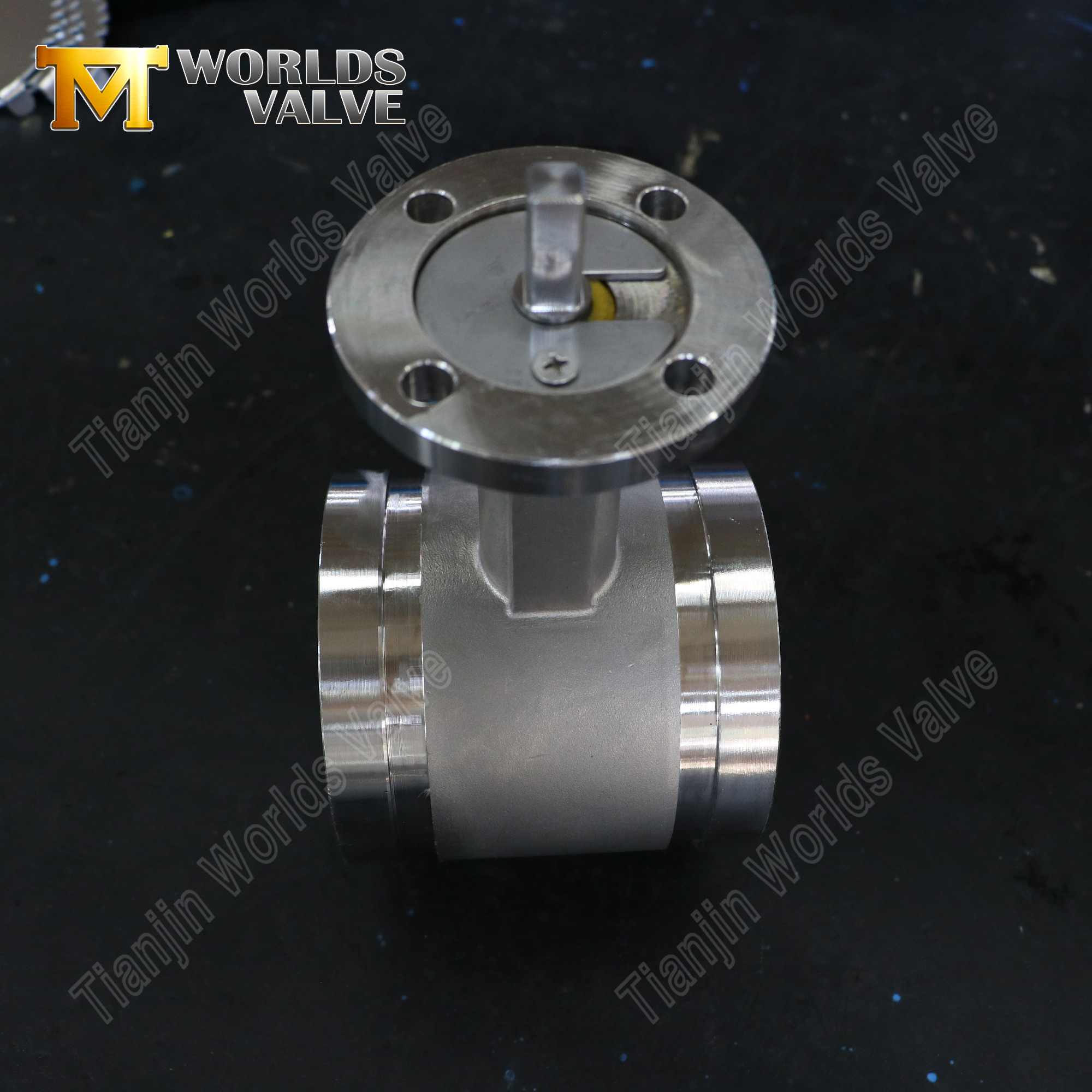

5. ISO 5211 Üst Flanş – Otomasyona Hazır

Tüm yivli uçlu kelebek vanalarımız, çeşitli çalıştırma yöntemleri için evrensel değiştirilebilirlik sağlayan standart bir ISO 5211 üst flanşına sahiptir:

• El Kolu – Kilitleme plakalı hızlı manuel açma-kapama kontrolü (daha küçük boyutlar)

• Dişli Operatörü – Aç-kapa göstergeli kendinden kilitlemeli (daha büyük boyutlar)

• Elektrikli Aktüatörler – 4-20 mA geri beslemeli, manuel geçersiz kılmalı, PLC/SCADA entegrasyonuna sahip açma-kapama veya modülasyonlu tipler

• Pnömatik Aktüatörler – Çift etkili veya yay geri dönüşlü (arıza emniyetli) tasarımlar

• Hidrolik Aktüatörler – Yüksek torklu, deniz altı veya patlayıcı ortamlar

Tipik Uygulamalar

CF8M gövdeli ve EPDM kapsüllü diskli yivli uçlu kelebek vanalara çok çeşitli endüstrilerde güvenilmektedir:

• Su Temini ve Dağıtımı – Belediye su şebekeleri, pompa istasyonları, dağıtım ağları.

• Atık Su Arıtma – Kanalizasyon hatları, arıtma tesisleri, atık su sistemleri.

• Kimyasal İşleme – Aşındırıcı sıvılar, asitler, alkaliler (CF8M gövdeli ve EPDM kapsüllemeli).

• Farmasötik – Yüksek saflıkta su, CIP/SIP sistemleri.

• Yiyecek ve İçecek – Sıhhi işlemler, temizlik maddeleri.

• HVAC Sistemleri–Soğutulmuş su, sıcak su, soğutma kulesi sistemleri.

• Yangından Korunma – Yangın suyu hatları, yağmurlama sistemleri, su baskını sistemleri

• Deniz ve Açık Deniz – Deniz suyu soğutma, balast suyu sistemleri

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

• Güvenebileceğiniz kalite. ISO 9001:2015 belgemiz dünyanın en saygın belgelendirme kuruluşlarından biri olan LRQA tarafından verilmektedir. Her vana malzeme sertifikaları ve basınç testi raporlarıyla birlikte gelir; istisna yoktur.

• Yivli Vana Uzmanları. Dünya çapında su, kimya ve endüstriyel projeler için yivli uçlu kelebek vanalar üretme konusunda geniş deneyime sahibiz. Yivli uçlarımız, güvenilir kaplin uyumluluğu için AWWA C606 standartlarına göre işlenmiştir.

• CF8M Gövde Uzmanlığı. Agresif ortamlarda üstün korozyon direnci için CF8M (AISI 316) valf gövdeleri üretiyoruz; kimyasal, farmasötik ve denizcilik uygulamaları için idealdir.

• Tam Kapsülleme Teknolojisi. EPDM tam kapsüllemeli DI diskimiz, proses sıvısıyla sıfır metal teması sağlayarak kabarcık geçirmez sızdırmazlık ve daha uzun servis ömrü sağlar.

• Tam Özelleştirme. Malzemeler, boyutlar, basınç değerleri, kaplamalar (herhangi bir RAL rengi), aktüatörler; hepsi sizin spesifikasyonunuza göre.

• 19+ Yıllık İhracat Tecrübesi. Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya'da 50'den fazla ülkeye sorunsuz lojistik ve satış sonrası destek.

• %100 İzlenebilirlik. Her siparişte malzeme sertifikaları ve basınç testi raporları istisnasız.

• Hızlı Geri Dönüş. Özel proje yöneticisi; tipik teslim süresi 15-40 gün. Tianjin'de fabrika ziyaretleri memnuniyetle karşılanır.

İletişime Geçin – Yivli Vananızı Bugün Özelleştirin:

İster CF8M gövdeli ve EPDM kapsüllü diskli bu PN16 konfigürasyonuna, ister farklı bir boyuta, otomatik çalıştırmaya veya büyük ölçekli bir proje için eksiksiz bir valf paketine ihtiyacınız olsun, sizin spesifikasyonlarınıza göre üretmeye hazırız.

İhtiyaçlarınızı bize gönderin:

• Gerekli boyut ve basınç derecesi

• Ortam türü ve çalışma sıcaklığı

• Tercih edilen malzeme kombinasyonu (gövde / disk / gövde)

• Aktüatör tipi (manuel, dişli, elektrikli, pnömatik, hidrolik)

• Yivli uç standardı (AWWA C606 / ISO 6182)

• Hedef miktar ve hedef bağlantı noktası

Ekibimiz 24 saat içinde fiyat teklifi ve mühendislik teklifiyle yanıt verecektir.

Fabrika ziyaretleri memnuniyetle karşılanır; gelip vanalarınızı Çin"in Tianjin şehrinde nasıl ürettiğimizi görün.

Hemen Bize Ulaşın , Vananızı Birlikte Yapalım.
