CBF02-TA01
OEM | ODM | WDS
| Miktar： | |
|---|---|

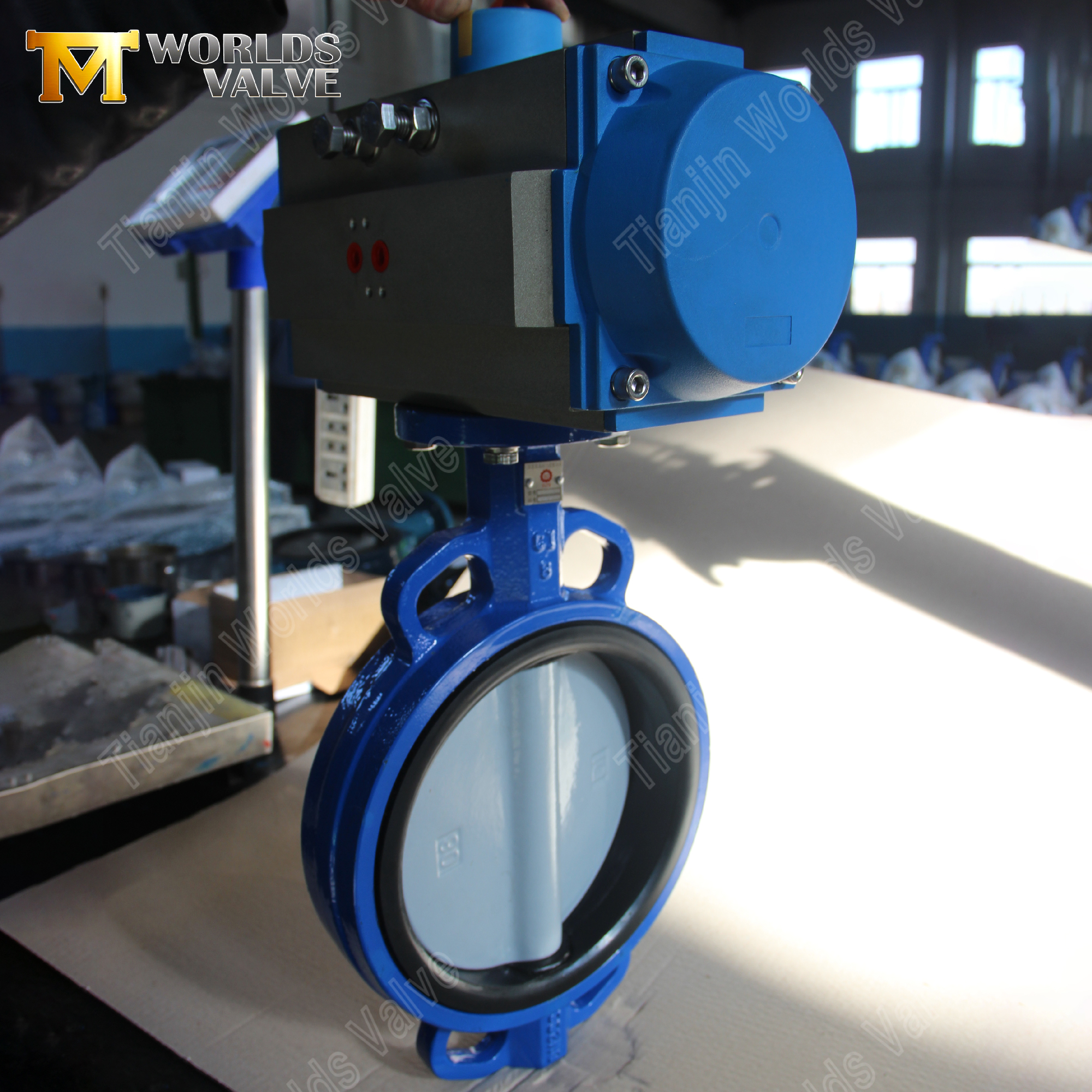

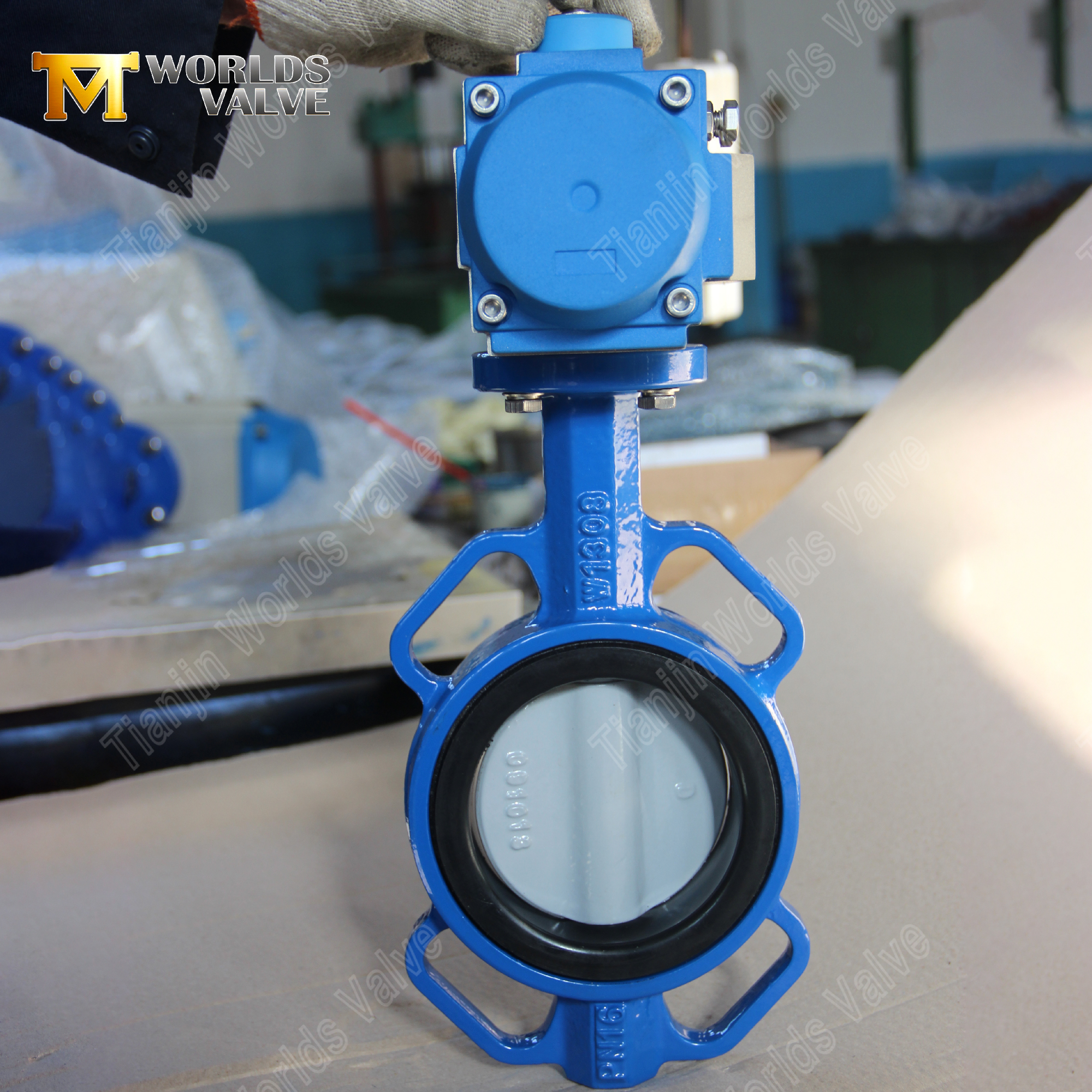

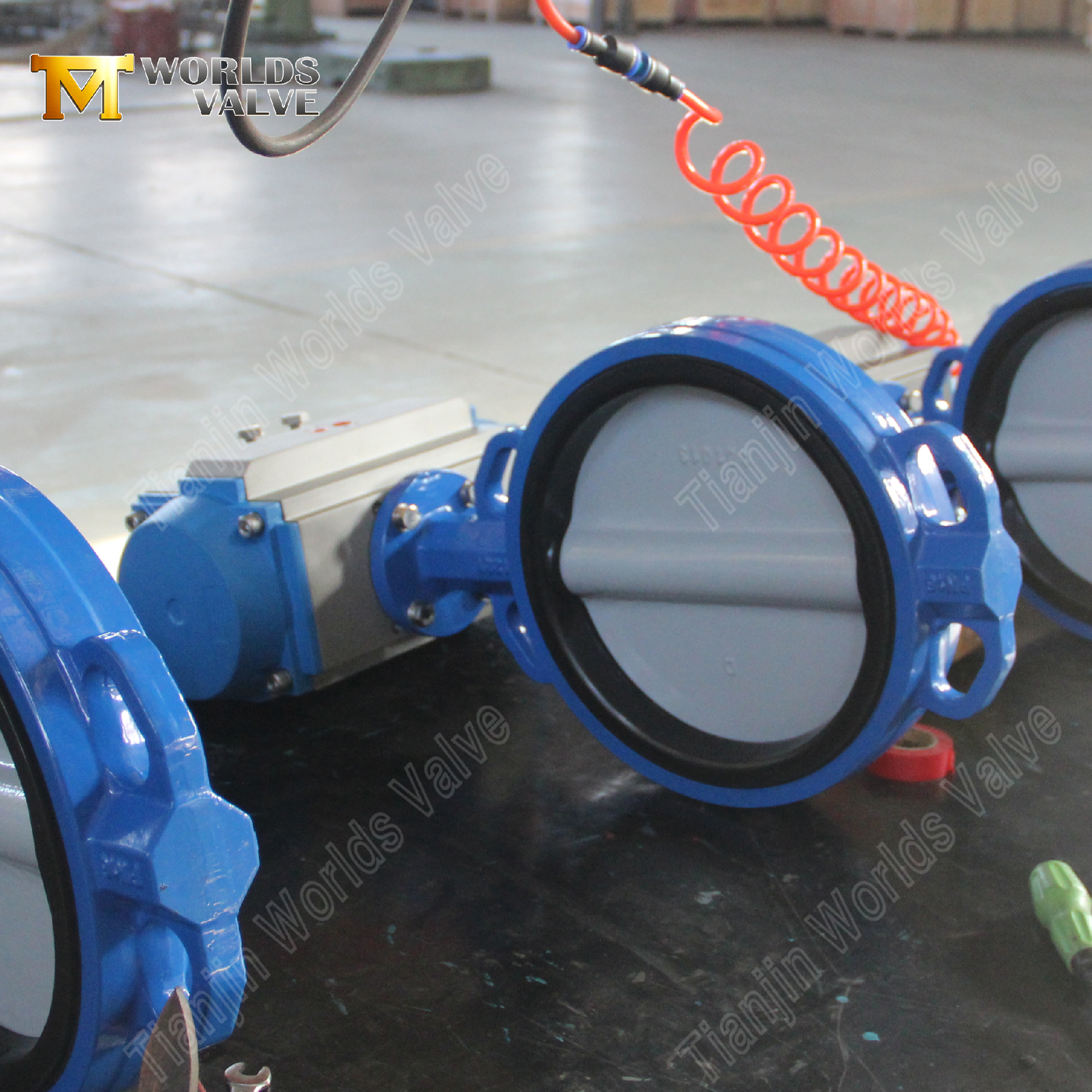

Pnömatik olarak çalıştırılan levha kelebek vana, kompakt levha tarzı gövdeyi otomatik çalışma için pnömatik aktüatörle birleştiren çeyrek turlu bir akış kontrol cihazıdır. Plaka tasarımı, vananın iki boru flanşı arasına sıkıştırılmasına olanak tanıyarak yerden tasarruf sağlar ve flanşlı veya pabuçlu tasarımlara kıyasla toplam ağırlığı azaltır. Pnömatik aktüatör hızlı ve güvenilir yanıt vererek bu valfi otomatik proses hatları, uzaktan kumandalı sistemler ve sık sık çevrim gerektiren uygulamalar için mükemmel bir seçim haline getirir.
19 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olan Tianjin Worlds Valve Co., Ltd., tamamı tam spesifikasyonlarınıza göre uyarlanmış, tamamen özelleştirilebilir pnömatik wafer kelebek vanalar (malzemeler, boyutlar, basınç değerleri, flanş standartları, kaplamalar ve aktüatör konfigürasyonları) sunar. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte ve ISO 9001 (LRQA sertifikalı), CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

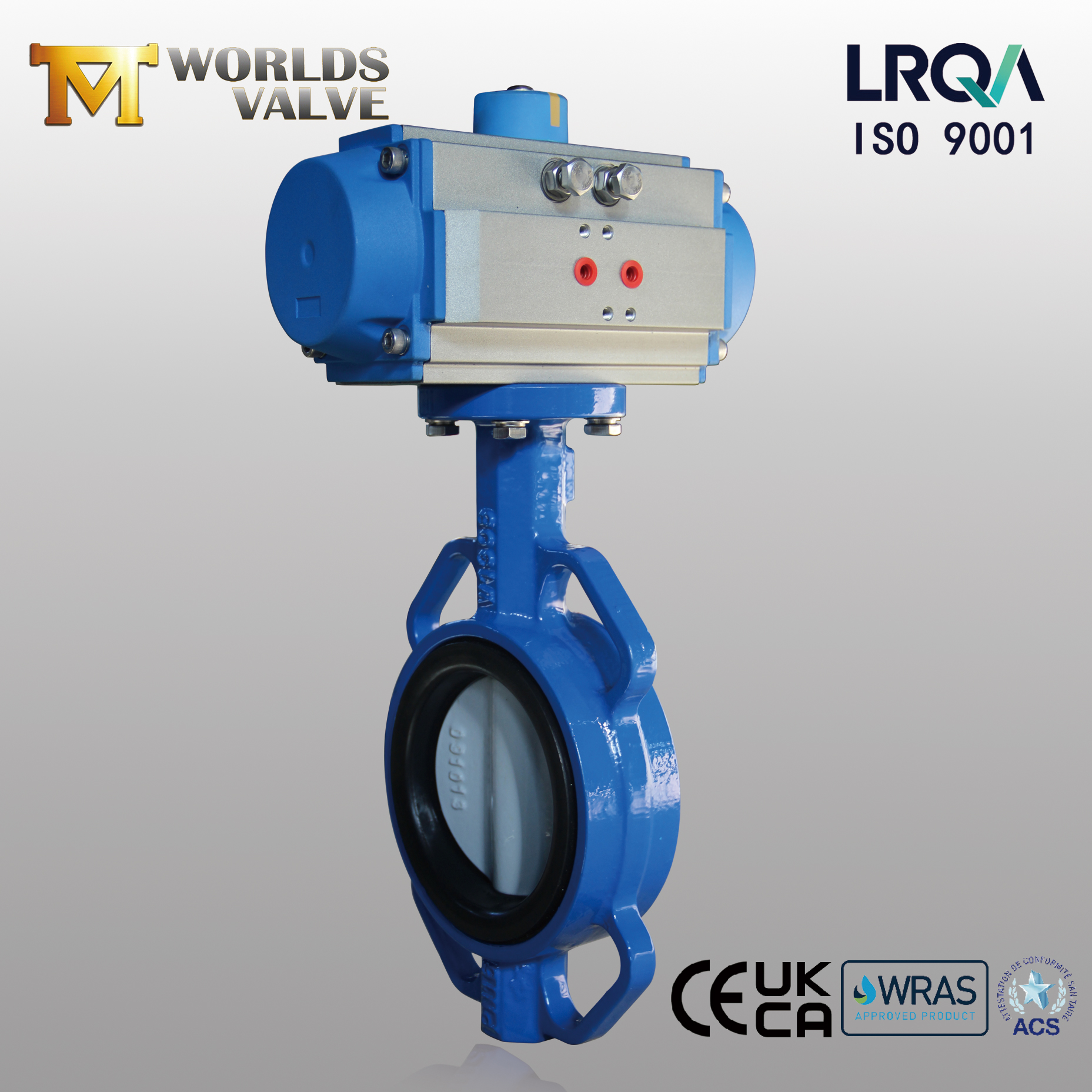

Gofret Kelebek Vana |CI gövdesi | Naylon kaplamalı DI diski | Pnömatik Aktüatör
Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

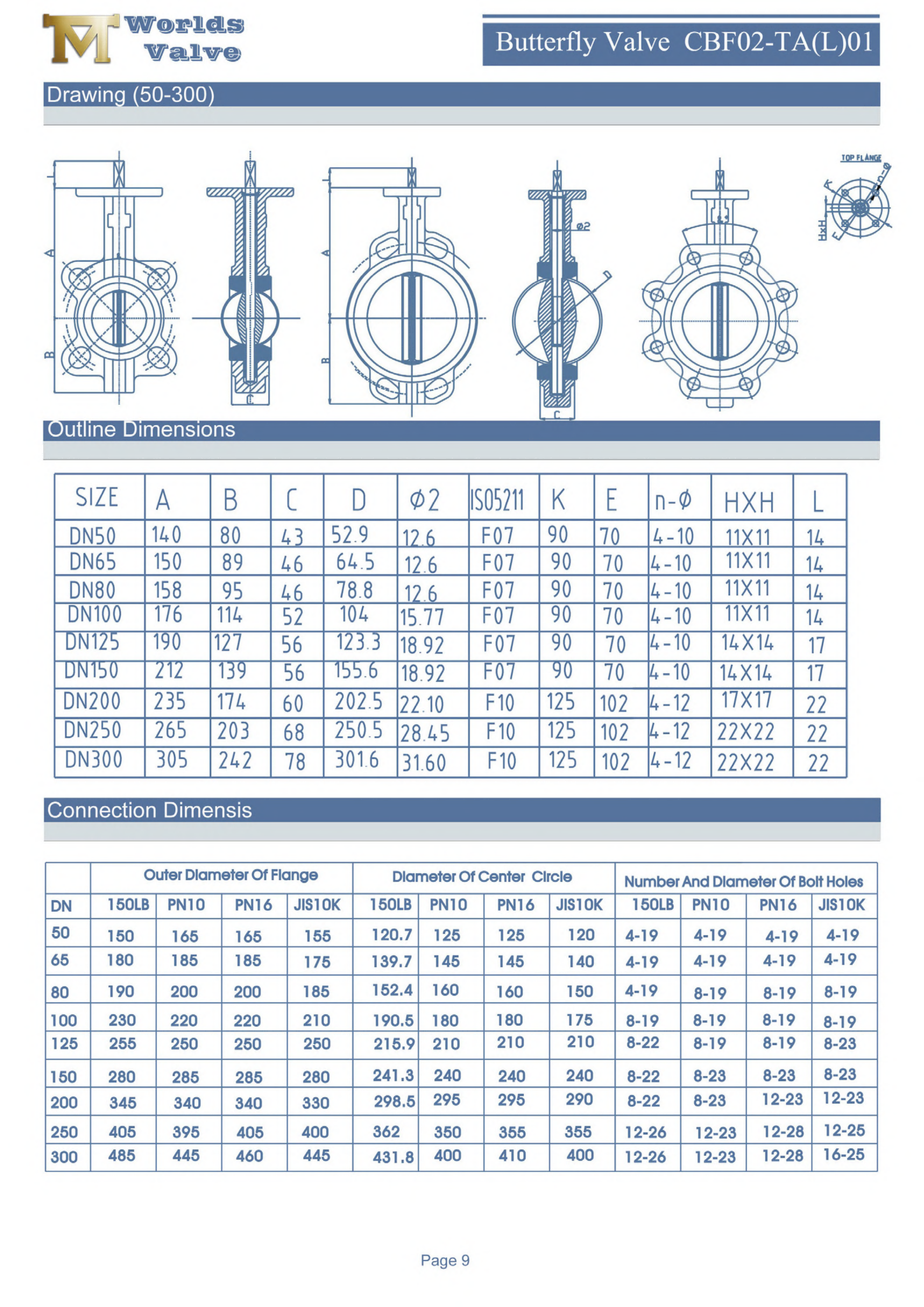

CBF02-TA01 - Detaylı Ürün Bilgisi
Bu model aşağıdaki parametrelerle yapılandırılmıştır. Aşağıda listelenen her öğenin özel ihtiyaçlarınıza göre özelleştirilebileceğini lütfen unutmayın.
Parametre | Şartname (Bu Model) | Özelleştirme Mevcuttur |
Gövde Malzemesi | Gri Demir (ASTM A126 Sınıf B) | Sfero Döküm, WCB, CF8, CF8M, Dubleks, Süper Dubleks |
Disk Malzemesi | Naylon kaplamalı Sfero Döküm | CF8 (304), CF8M (AISI 316), Alüminyum Bronz, Dubleks, PTFE kapsüllü |
Kök Malzemesi | SS420 | SS304, SS431, SS316, Monel K500 |
Koltuk Malzemesi | EPDM | NBR, Viton/FKM, PTFE, Sert Yedekleme Koltuğu (Metal Destekli) |
Basınç Değeri | PN16 | PN6, PN10; PN16; PN25; Sınıf 150; Sınıf 300; JIS10K/16K |
Boyut Aralığı | DN50–DN3000 (2″–120″) | Talep üzerine herhangi bir ara boyut mevcuttur |
Bağlantıyı Sonlandır | Gofret Tipi | Çift Flanşlı, Lug Tipi, Yivli Uçlu |
Kaplama | Epoksi Reçine, 250 μm kalınlık | İstenilen RAL rengi, özel kalınlık, korozyon önleyici kaplamalar |
Üst Flanş | ISO 5211 | Çeşitli aktüatör arayüzleri için özelleştirilebilir |
Operasyon | Pnömatik Aktüatör | Manuel, Elektrikli, Sonsuz Dişli OP, Hidrolik, Zincirli Çark |
1. Gofret Tipi Tasarım – Kompakt ve Ekonomik
Yerden Tasarruf - Plaka gövdesi iki boru flanşı arasına sıkıştırılmıştır, bu da minimum yüz yüze alan gerektirir ve toplam boru hattı uzunluğunu azaltır.
Hafif – Flanşlı veya pabuçlu tasarımlara göre %40'a kadar daha hafif olup, kullanımı kolaylaştırır ve boru sistemleri üzerindeki yapısal yükü azaltır.
Uygun Maliyet – Daha az malzeme ve daha basit işleme ile wafer valfler genel amaçlı endüstriyel uygulamalar için mükemmel değer sunar.
2. Gövde Malzemesi – CI (Gri Demir)
Güvenilir Mukavemet – Gri demir, su, petrol ve gaz uygulamalarında PN10/PN16 servisi için yeterli mekanik mukavemet sağlar.
Mükemmel İşlenebilirlik – Malzeme hassas döküme ve sıkı boyut toleranslarına izin vererek güvenilir flanş sızdırmazlığı ve düzgün disk çalışması sağlar.
Ekonomik Seçim –CI, yüksek darbe direncinin gerekli olmadığı genel endüstriyel hizmet için uygun maliyetli bir çözüm sunar.
3. Naylon Kaplamalı Disk Malzemesi – DI
Üstün Aşınma Direnci – Naylon kaplama, sünek demir çekirdeği aşınmaya karşı koruyarak su, atık su ve hafif aşındırıcı ortamlarda disk ömrünü uzatır.
Korozyon Koruması – Naylon kaplama, korozyona ve kimyasal saldırılara karşı direnç göstererek diski çok çeşitli endüstriyel sıvılar için uygun hale getirir.
Pürüzsüz Yüzey – Düşük sürtünmeli naylon yüzey, çalışma torkunu azaltır ve düzgün disk hareketi sağlayarak aktüatör boyutlandırma gereksinimlerini en aza indirir.
4. Pnömatik Aktüatör – Hızlı Tepki ve Otomasyon
Hızlı Çalıştırma – Pnömatik aktüatörler, otomatik proses kontrolü ve acil kapatma uygulamaları için ideal olan hızlı açma/kapama döngüleri sağlar.
Esnek Konfigürasyon – Güvenlik gereksinimlerinize uyacak şekilde çift etkili (havayla açılma/havayla kapanma) veya yay geri dönüşlü (arızaya karşı korumalı) tasarımlarda mevcuttur.
Aksesuar Entegrasyonu –Tam otomasyon için limit anahtarları, solenoid valfler, konumlayıcılar ve hava filtresi regülatörleri ile kolayca takılır.
Tehlikeli Alana Hazır – Pnömatik çalışma doğası gereği patlamaya dayanıklıdır, bu da onu ATEX veya diğer tehlikeli ortamlar için uygun kılar.
5. ISO 5211 Üst Flanş – Standartlaştırılmış Montaj
Evrensel Uyumluluk – ISO 5211 üst flanşı, özel braketler olmaksızın çok çeşitli pnömatik, elektrikli veya hidrolik aktüatörleri kabul eder.
Kolay Yükseltme – Otomasyon gereksinimleriniz değişirse, vana gövdesini değiştirmeden aktüatörü değiştirmeniz yeterlidir.
Basitleştirilmiş Bakım –Standart montaj, aktüatörün değiştirilmesi veya servisi sırasında aksama süresini azaltır.
CI gövdeli ve naylon kaplı DI diskli, pnömatik aktüatörlü wafer kelebek vanalara çok çeşitli endüstrilerde güvenilmektedir:
Su Temini ve Dağıtımı – Pompa tahliyesi, dağıtım şebekesi, bölge izolasyonu.
Atık Su Arıtma – Kanalizasyon hatları, havalandırma sistemleri, atık su deşarjı.
HVAC Sistemleri –Soğutulmuş su, sıcak su, soğutma kulesi devreleri.
Endüstriyel İşleme – Soğutma suyu, proses sıvıları, kimyasal dozajlama.
Yangından Korunma –Yangın suyu hatları, sprinkler sistemleri, baskın vanaları.
Sulama –Tarımsal pompa istasyonları, peyzaj sulaması.
Güvenebileceğiniz kalite. ISO 9001:2015 belgemiz dünyanın en saygın belgelendirme kuruluşlarından biri olan LRQA tarafından verilmektedir. Her vana malzeme sertifikaları ve basınç testi raporlarıyla birlikte gelir; istisna yoktur.

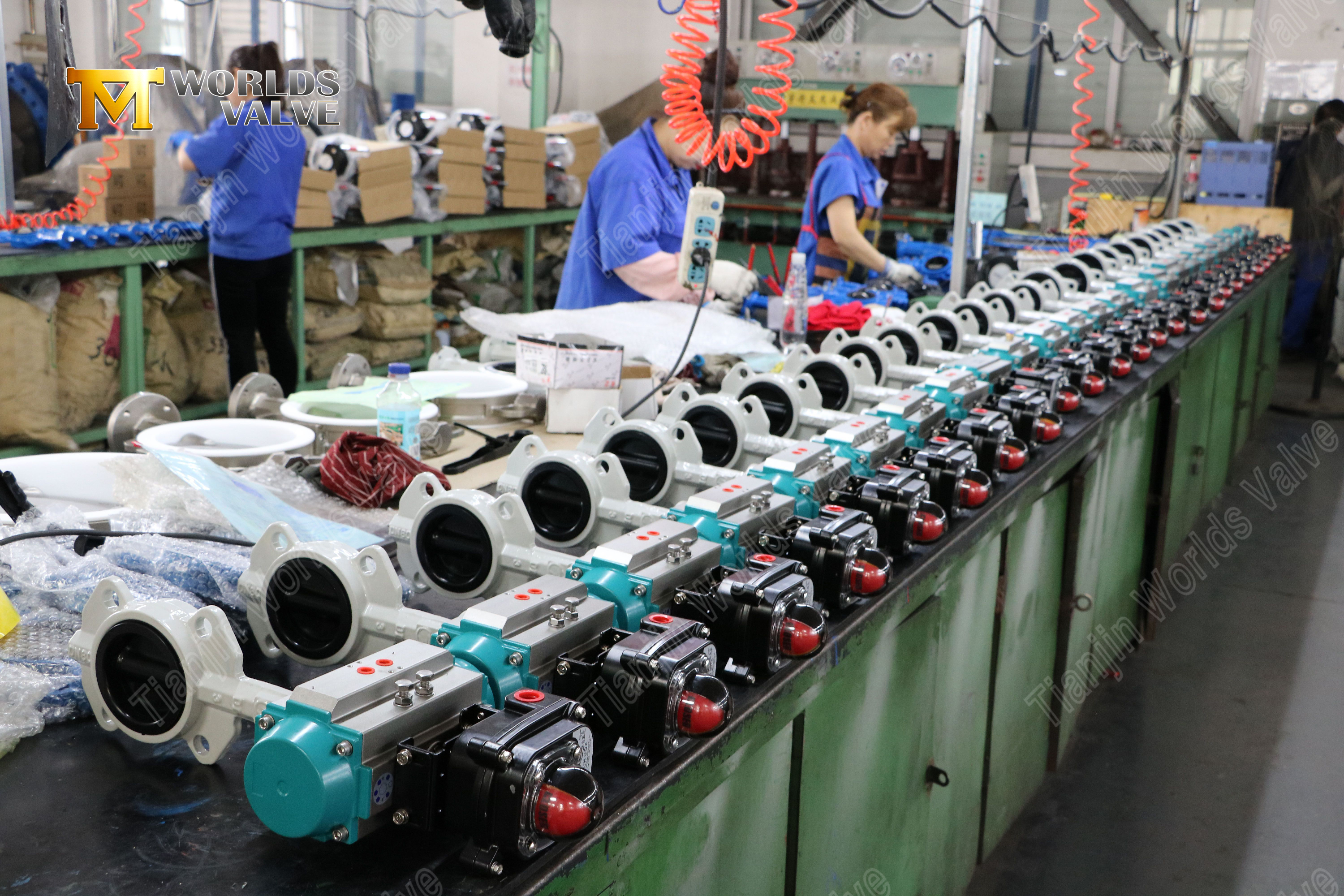

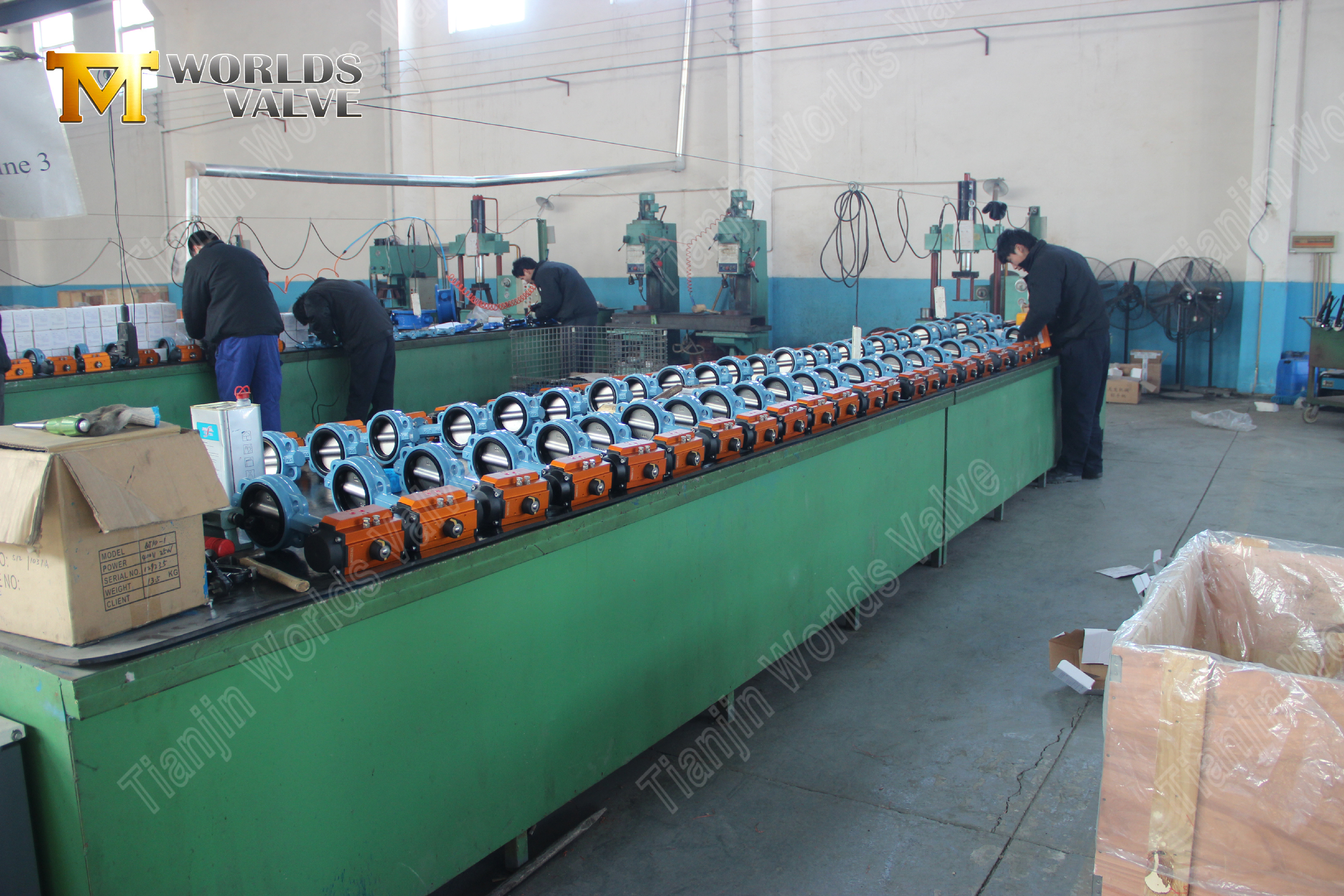

Pnömatik Valf Uzmanları. Dünya çapında su, endüstriyel ve belediye projelerine yönelik pnömatik tahrikli kelebek vanalar üretme konusunda geniş deneyime sahibiz. Aktüatörlerimiz güvenilir performans için her vanayla eşleştirilmiş ve test edilmiştir.
Naylon Kaplamalı Disk Uzmanlığı. Naylon kaplamalı DI disklerimiz, kaplamasız disklere kıyasla üstün aşınma ve korozyon direnci sağlayarak servis ömrünü uzatır ve bakım maliyetlerini azaltır.
Tam Özelleştirme. Malzemeler, boyutlar, basınç değerleri, flanş standartları (ANSI, DIN, JIS, BS), kaplamalar (herhangi bir RAL rengi), aktüatör konfigürasyonları; hepsi spesifikasyonlarınıza göre uyarlanmıştır.
19+ Yıllık İhracat Tecrübesi. Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya'da 50'den fazla ülkeye sorunsuz lojistik ve satış sonrası destek.
%100 İzlenebilirlik. Her siparişte malzeme sertifikaları ve basınç testi raporları istisnasız.
Hızlı Geri Dönüş. Özel proje yöneticisi; tipik teslim süresi 15-40 gün. Tianjin'de fabrika ziyaretleri memnuniyetle karşılanır.
İster bu pnömatik plakalı kelebek vana konfigürasyonuna, ister farklı bir boyuta veya basınç değerine, ister büyük ölçekli bir proje için eksiksiz bir vana paketine ihtiyacınız olsun, sizin spesifikasyonlarınıza göre üretmeye hazırız.
İhtiyaçlarınızı bize gönderin:
Gerekli boyut ve basınç derecesi
Ortam türü ve çalışma sıcaklığı
Tercih edilen malzeme kombinasyonu (gövde / disk / koltuk)
Aktüatör tipi (çift etkili veya yay geri dönüşlü)
Gerekli aksesuarlar (limit anahtarı, solenoid valf, konumlayıcı)
Flanş standardı ve delme (ANSI, DIN, JIS, BS)
Hedef miktar ve hedef bağlantı noktası
Ekibimiz 24 saat içinde fiyat teklifi ve mühendislik teklifiyle yanıt verecektir.
Fabrika ziyaretleri memnuniyetle karşılanır; gelip vanalarınızı Çin"in Tianjin şehrinde nasıl ürettiğimizi görün.
Hemen Bize Ulaşın , Vananızı Birlikte Yapalım.
