İçindekiler:
1. Pnömatik çalıştırılmış bir kelebek valfi nasıl çalışır?
2. Kelebek vanalarının su arıtma, petrol ve gaz, yiyecek ve içecek ve HVAC sistemlerinde uygulama
3. pnömatik aktüatörlü kelebek valfinin özellikleri
5. Pnömatik aktüatörlü kelebek valfi için seçme kriterleri

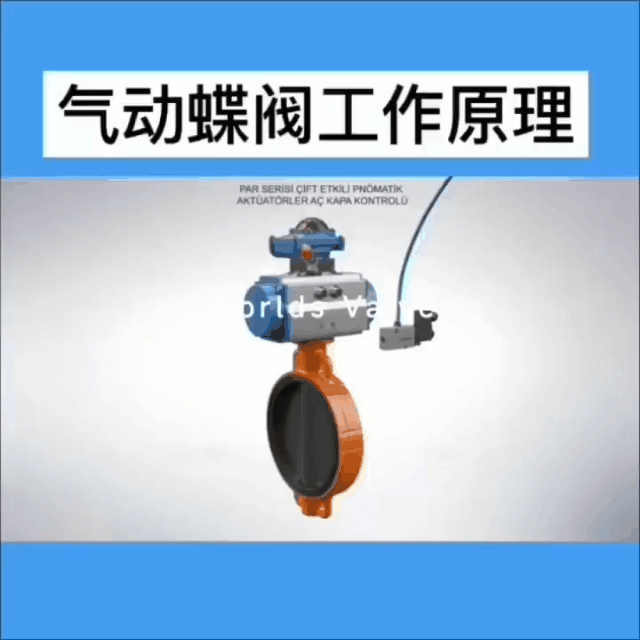

A Pnömatik aktüatörlü kelebek valfi Valf diskini açmak ve kapatmak için basınçlı hava kullanan bir valf türüdür, bu da boru hattından sıvı akışını düzenler. Aktüatör valf şaftına monte edilir ve pistonun doğrusal hareketini dönme hareketine dönüştürür, bu da valf diskinin akışı döndürmesine ve kontrol etmesine izin verir.
Kelebek Vanaları çeşitli endüstrilerde boru hatlarındaki sıvıların akışını kontrol etmek için yaygın olarak kullanılmaktadır. Bu vanalar basit tasarımları, hafif yapıları ve maliyet etkinlikleri ile bilinir. Pnömatik aktüatörlerle birleştirildiğinde, kelebek vanalar gelişmiş otomasyon ve uzaktan kumanda özellikleri sunar, bu da onları manuel işlemin mümkün veya arzu edilmediği uygulamalar için ideal hale getirir.
Kelebek vanalarının su arıtma, petrol ve gaz, yiyecek ve içecek ve HVAC sistemlerinde uygulamaları
Kelebek vanaları ve pnömatik aktüatörlerin kombinasyonu, çeşitli endüstrilerde uygulamalar bulmuştur:
Su arıtma bitkileri
Su arıtma tesislerinde, farklı arıtma işlemleri sırasında su akışını kontrol etmek için pnömatik aktüatörlü kelebek valfler kullanılır. Bu valfler, tedavi ekipmanının optimum performansını sağlayarak ve su kalitesi standartlarını koruyarak hassas akış kontrolü sağlar.
Petrol ve gaz endüstrisi
Pnömatik aktüatörlere sahip kelebek valfleri, petrol ve gaz endüstrisinde boru hattı izolasyonu, akış regülasyonu ve basınç kontrolü gibi uygulamalar için yaygın olarak kullanılır. Bu valfler aşındırıcı ve aşındırıcı sıvıları işlemek için uygundur, bu da onları sert çalışma koşulları için ideal hale getirir.
Yiyecek ve içecek endüstrisi
Gıda ve içecek endüstrisinde, pnömatik aktüatörlü kelebek vanaları, içerik dozu, ürün karıştırma ve ambalaj gibi uygulamalar için kullanılır. Bu valfler hijyenik çalışma sağlar ve ürünün kontaminasyonunu önler.
HVAC Sistemleri
Pnömatik aktüatörlere sahip kelebek valfleri, kanalda hava akışını kontrol etmek ve sıcaklık ve nem seviyelerini düzenlemek için HVAC sistemlerinde yaygın olarak kullanılır. Bu vanalar, optimal konfor ve enerji verimliliğini sağlayarak verimli ve güvenilir bir çalışma sağlar.
Sanayi | Tipik malzemeler | Basınç Derecesi (PN/Sınıf) | Özel Gereksinimler | Uygulama Örnekleri |
Petrol ve Gaz | Karbon çelik, paslanmaz çelik, alaşım çelik | Class150-2500 | Korozyon direnci, yüksek basınç, | Reaktörler, depolama tankları, boru sistemleri |
Kimyasal | Paslanmaz çelik, hastelloy, titanyum | PN10-PN400 | Korozyon direnci, yüksek sıcaklık, aşınma direnci | Reaktörler, depolama tankları, boru sistemleri |
Güç | Karbon çelik, paslanmaz çelik, krom-molibden çelik | PN10-PN250 | Yüksek sıcaklık, yüksek basınç, | Kazan besleme suyu, buhar sistemleri |
Su arıtma | Dökme demir, sünek demir, paslanmaz çelik | PN 6 - PN 25 | Korozyon direnci, aşınma direnci, | Su temini ağları, atık su arıtma |
Yiyecek ve İçecek | Paslanmaz çelik, gıda sınıfı plastikler | PN 6 - PN 16 | Hijyenik Standartlar, Temizlenmesi Kolay, Kontaminasyonsuz | Üretim hatları, depolama tankları, boru sistemleri |
Farmasötik | Paslanmaz çelik, 316L, PTFE kaplı | PN 6 - PN 16 | Steril, | Reaktörler, borular, |
Gemi yapımı | Bronz, paslanmaz çelik, karbon çelik | PN 10 - PN 40 | Deniz suyu korozyon direnci, | Deniz suyu sistemleri, yangın söndürme sistemleri |
Yapı | Dökme demir, sünek demir, pirinç | PN 6 - PN 16 | Korozyon direnci, düşük gürültü, | HVAC, sıhhi tesisat sistemleri |
Pnömatik aktüatörlü kelebek vanaları, onları çok çeşitli uygulamalar için uygun hale getiren çeşitli özellikler sunar:
Korozyon direnci
Pnömatik aktüatörlü kelebek valfleri paslanmaz çelik, plastik veya korozyona direnmek için koruyucu katmanlarla kaplanmıştır. Bu, kimyasal işleme ve atık su arıtma gibi endüstrilerdeki aşındırıcı sıvıların işlenmesi için uygun hale getirir.
Kompakt tasarım
Kelebek vanaları kompakt bir tasarıma sahiptir, bu da onları alanın sınırlı olduğu uygulamalar için ideal hale getirir. Pnömatik aktüatör, ek montaj braketleri veya destekleri ihtiyacını ortadan kaldırarak doğrudan valf şaftına monte edilir.
Yüksek akış kapasitesi
Kelebek vanaları yüksek akış kapasitesine sahiptir, bu da minimum basınç düşüşü ile büyük hacimlerde sıvı işlemelerine izin verir. Bu, verimli akış kontrolünün kritik olduğu pompalama istasyonları gibi uygulamalar için uygun hale getirir.
Kolay Bakım
Pnömatik aktüatörlere sahip kelebek vanaları minimum bakım gerektirir, bu da onları uygun maliyetli ve güvenilir hale getirir. Aktüatör bileşenlerinin düzenli olarak incelenmesi ve yağlanması genellikle optimum performansı sağlamak için yeterlidir.
Kelebek vanalarının pnömatik aktüatörlerle kullanılması, diğer valf ve aktüatör türlerine göre çeşitli avantajlar sunar:
Uygun maliyetli
Kelebek vanaları genellikle bilyalı veya kapı vanaları gibi diğer valf türlerinden daha uygun maliyetlidir. Pnömatik aktüatörlerle birleştirildiğinde, otomatik akış kontrolü gerektiren uygulamalar için ekonomik bir çözüm sağlarlar.
Enerji verimli
Pnömatik aktüatörler, ameliyat için minimum güç gerektirdikleri için enerji verimlilikleri ile bilinir. Bu, pnömatik aktüatörlere sahip kelebek vanalarını sürekli çalışma gerektiren uygulamalar için uygun maliyetli bir çözüm haline getirir.
Güvenilir operasyon
Pnömatik aktüatörlere sahip kelebek vanaları, aşırı sıcaklıklar, yüksek basınçlar ve aşındırıcı atmosferler gibi sert ortamlarda güvenilir bir çalışma sunar. Bu valflerin basit tasarımı ve sağlam yapısı, uzun servis ömrü ve minimum kesinti süresi sağlar.
Belirli bir uygulama için pnömatik bir aktüatörlü bir kelebek valfi seçerken, çeşitli faktörler dikkate alınmalıdır:
Akışkan özellikleri
Sıcaklığı, basıncı, viskozitesi ve aşınabilirliği dahil olmak üzere ele alınan sıvı tipini dikkate almak önemlidir. Bu bilgiler uygun valf malzemesi, aktüatör tipi ve sızdırmazlık seçeneklerinin belirlenmesine yardımcı olacaktır.
Akış Gereksinimleri
Pnömatik bir aktüatörlü bir kelebek valfi seçilirken uygulamanın akış hızı, basınç düşüşü ve akış paterni gibi akış gereksinimleri dikkate alınmalıdır. Bu bilgiler valf boyutu, disk tasarımı ve aktüatör tork gereksinimlerini belirlemeye yardımcı olacaktır.
Kurulum kısıtlamaları
Pnömatik aktüatörlü bir kelebek valfi seçilirken boşluk sınırlamaları ve kurulum gereksinimleri dikkate alınmalıdır. Bu valflerin kompakt tasarımı onları sınırlı alana sahip uygulamalar için uygun hale getirir, ancak bazı durumlarda ek montaj donanımı gerekebilir.
Kontrol Sistemi Uyumluluğu
Pnömatik bir aktüatöre sahip seçilen kelebek valfi, uygulamada kullanılan kontrol sistemi ile uyumlu olmalıdır. Bu, aktüatör ve kontrol sistemi arasında uygun iletişimin yanı sıra sensörler ve geri bildirim cihazları gibi diğer bileşenlerle uyumluluğun sağlanmasını içerir.
Pnömatik aktüatörlere sahip kelebek vanaları, çeşitli endüstrilerde otomatik akış kontrolü için güvenilir ve uygun maliyetli bir çözüm sunar. Kompakt tasarımları, yüksek akış kapasitesi ve bakım kolaylığı onları çok çeşitli uygulamalar için uygun hale getirir. Pnömatik bir aktüatörlü bir kelebek valfi seçerken, optimum performans ve güvenilirliği sağlamak için sıvı özellikleri, akış gereksinimleri, kurulum kısıtlamaları ve kontrol sistemi uyumluluğu gibi faktörleri dikkate almak önemlidir.
S1: Bir pnömatik aktüatörlü bir kelebek valfinin çalışma prensibi nedir?
C: Pnömatik aktüatör, sıvı akışını kontrol ederek valf diskini döndürmek için basınçlı hava kullanır.
S2: Hangi endüstriler pnömatik aktüatörlerle kelebek vanalarını kullanır?
C: Su arıtma, petrol ve gaz, yiyecek ve içecek ve HVAC sistemlerinde yaygın olarak kullanılmaktadır.
