EBF01-TF02
OEM | ODM | WDS
| Miktar： | |
|---|---|

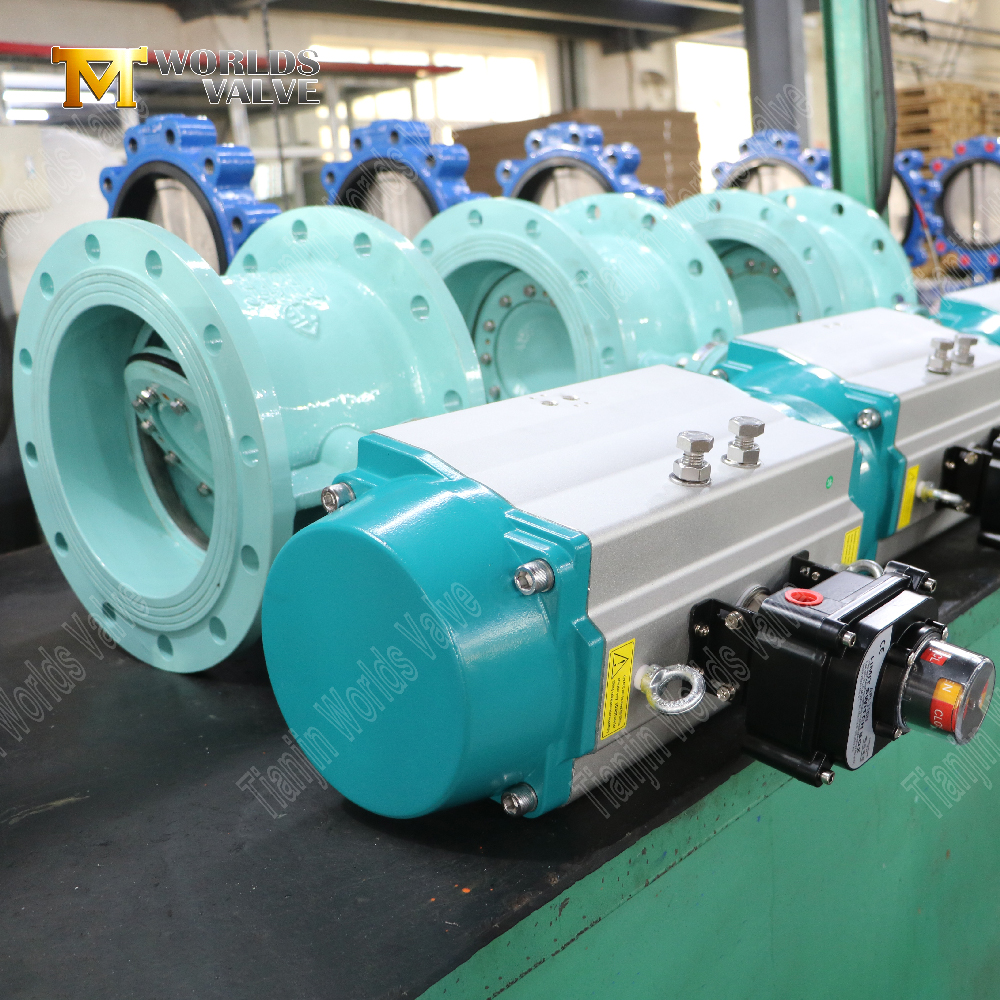

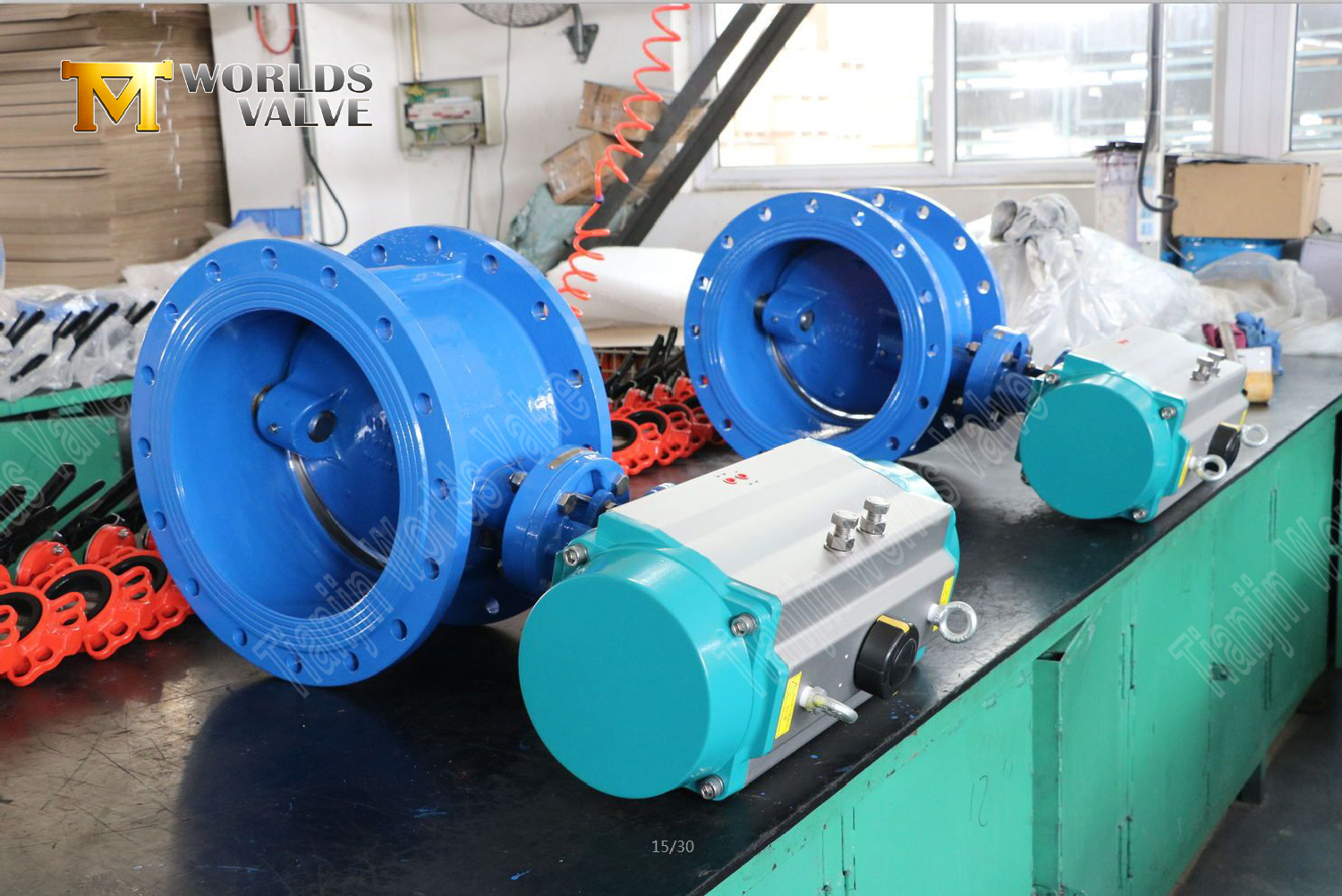

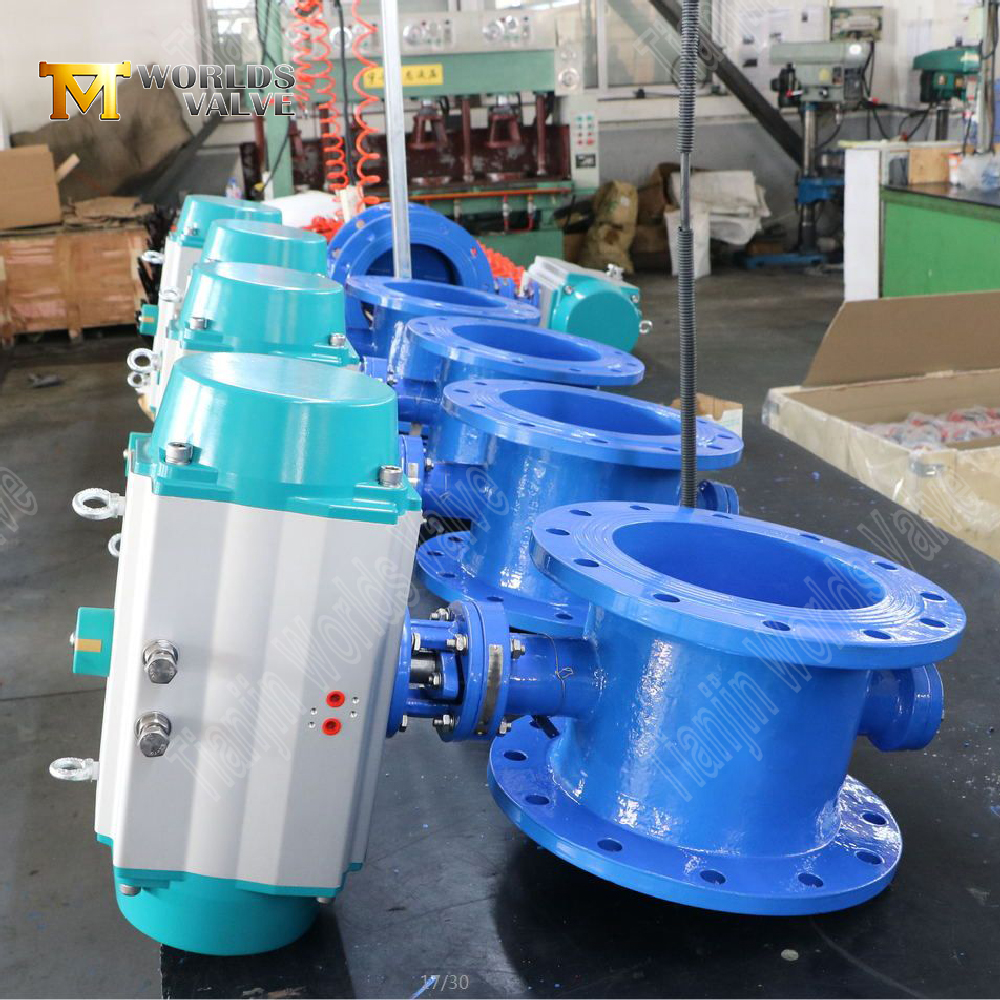

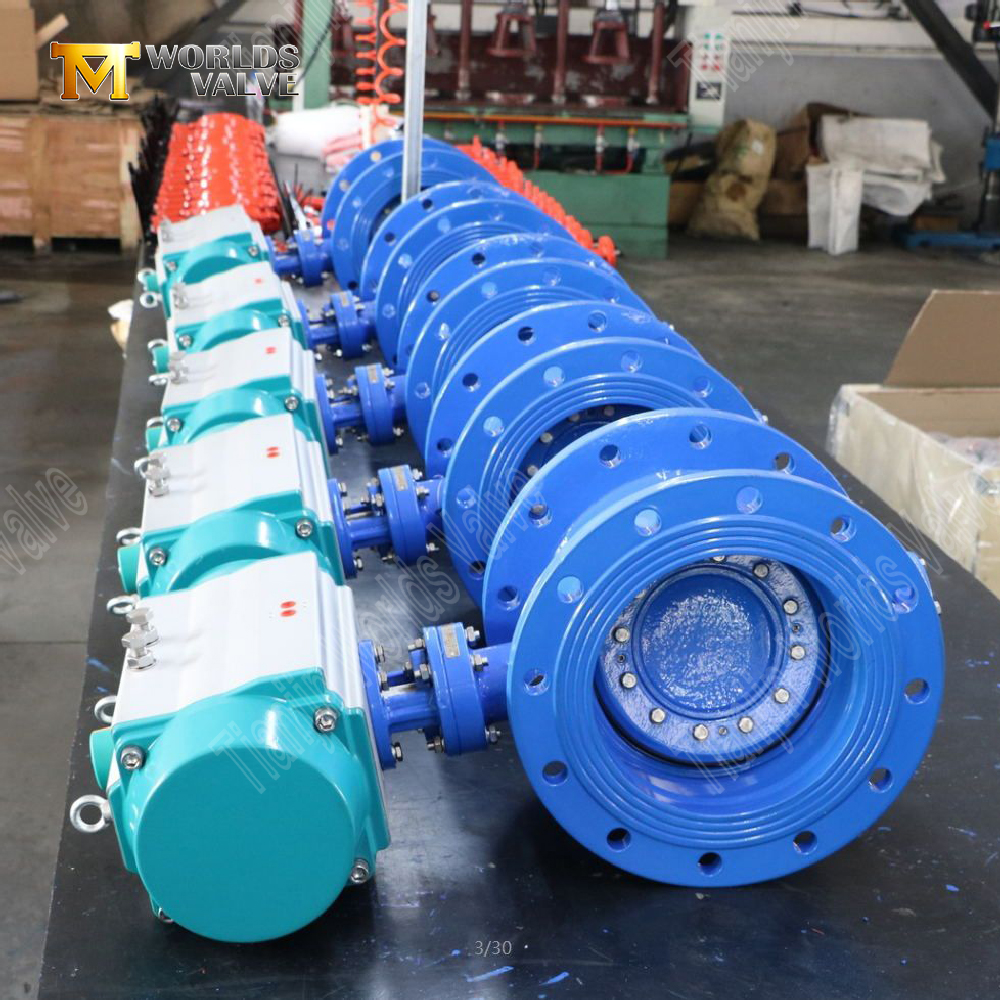

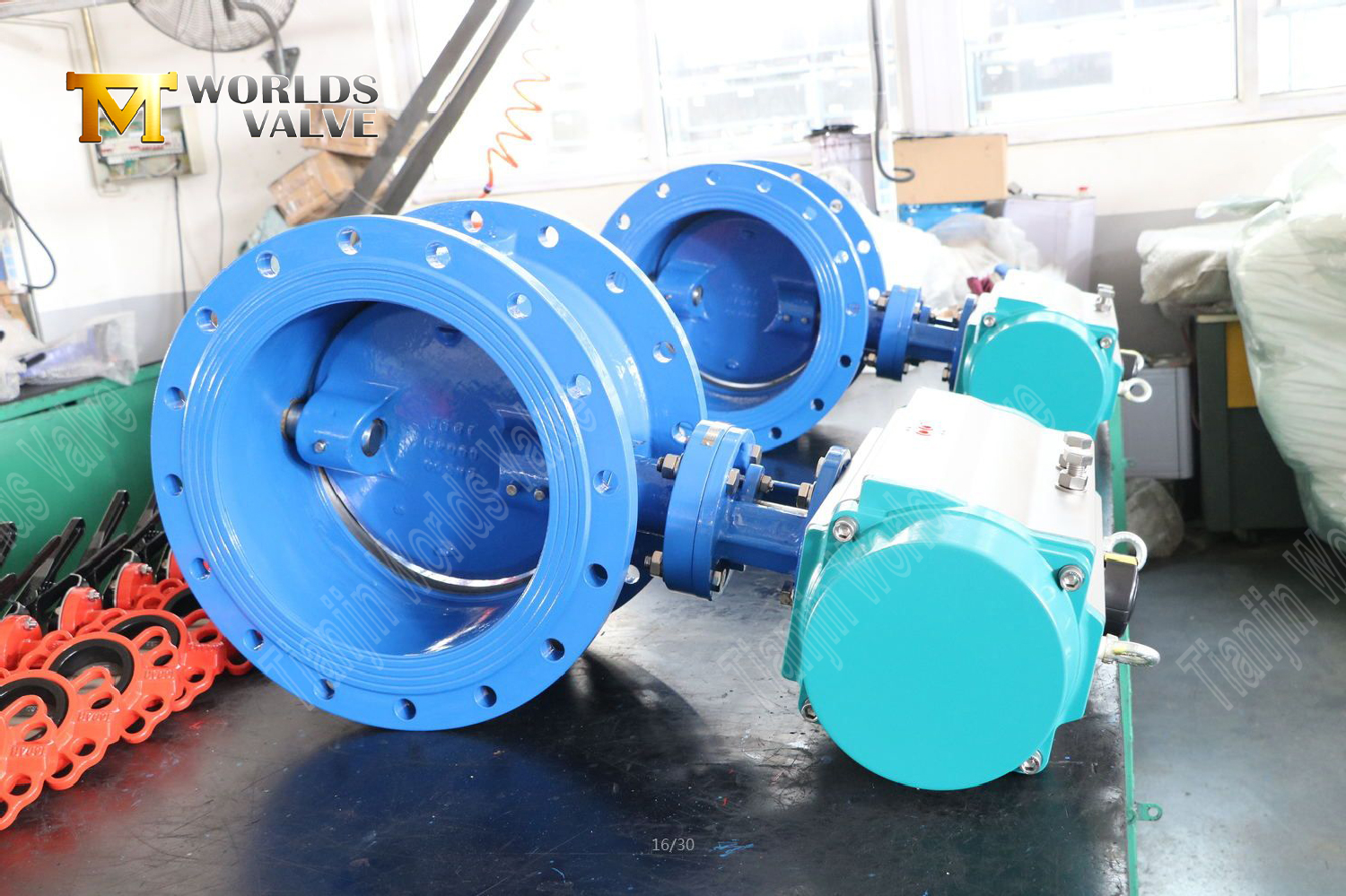

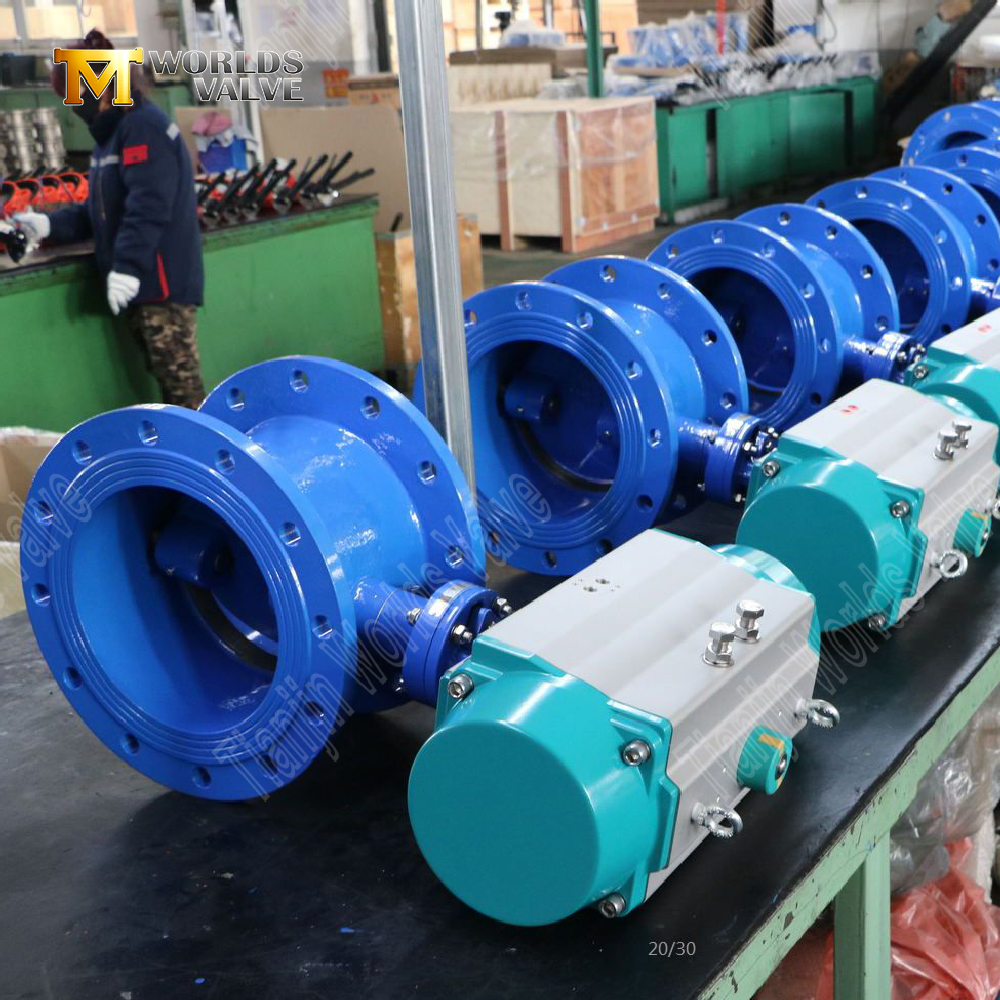

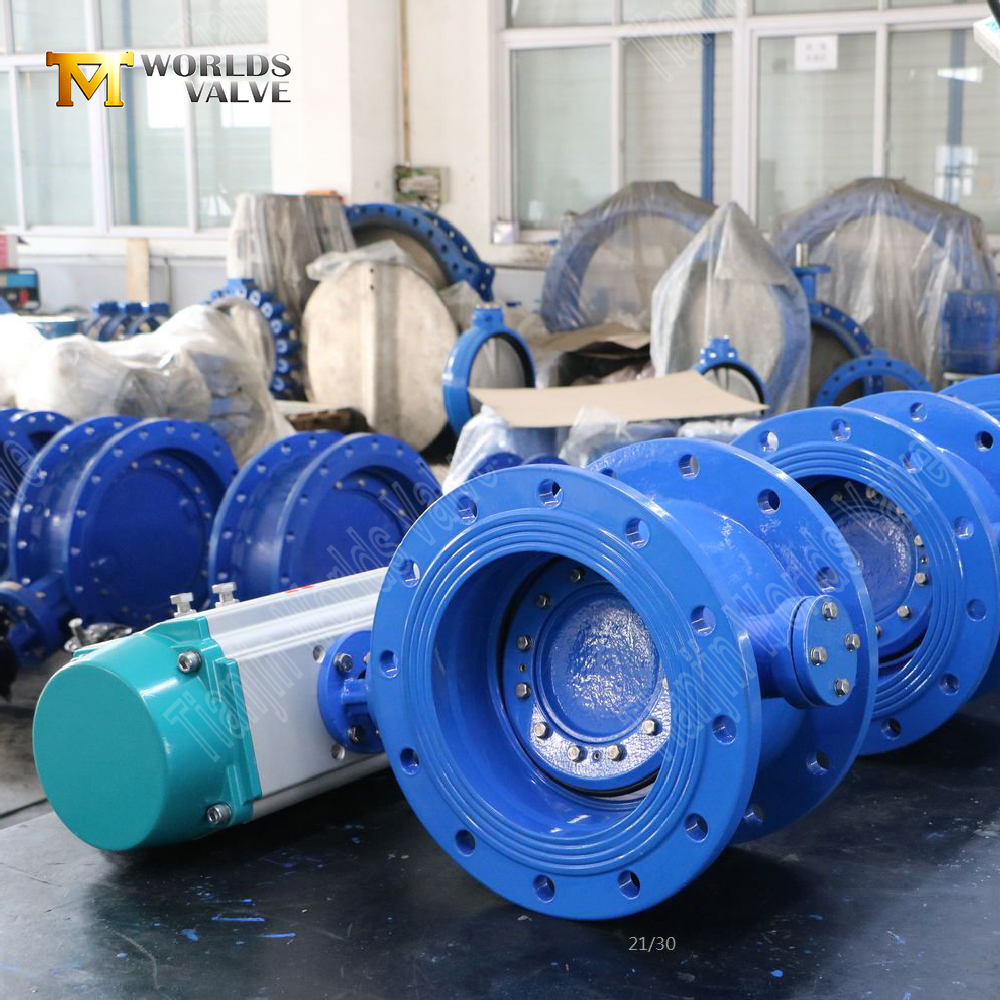

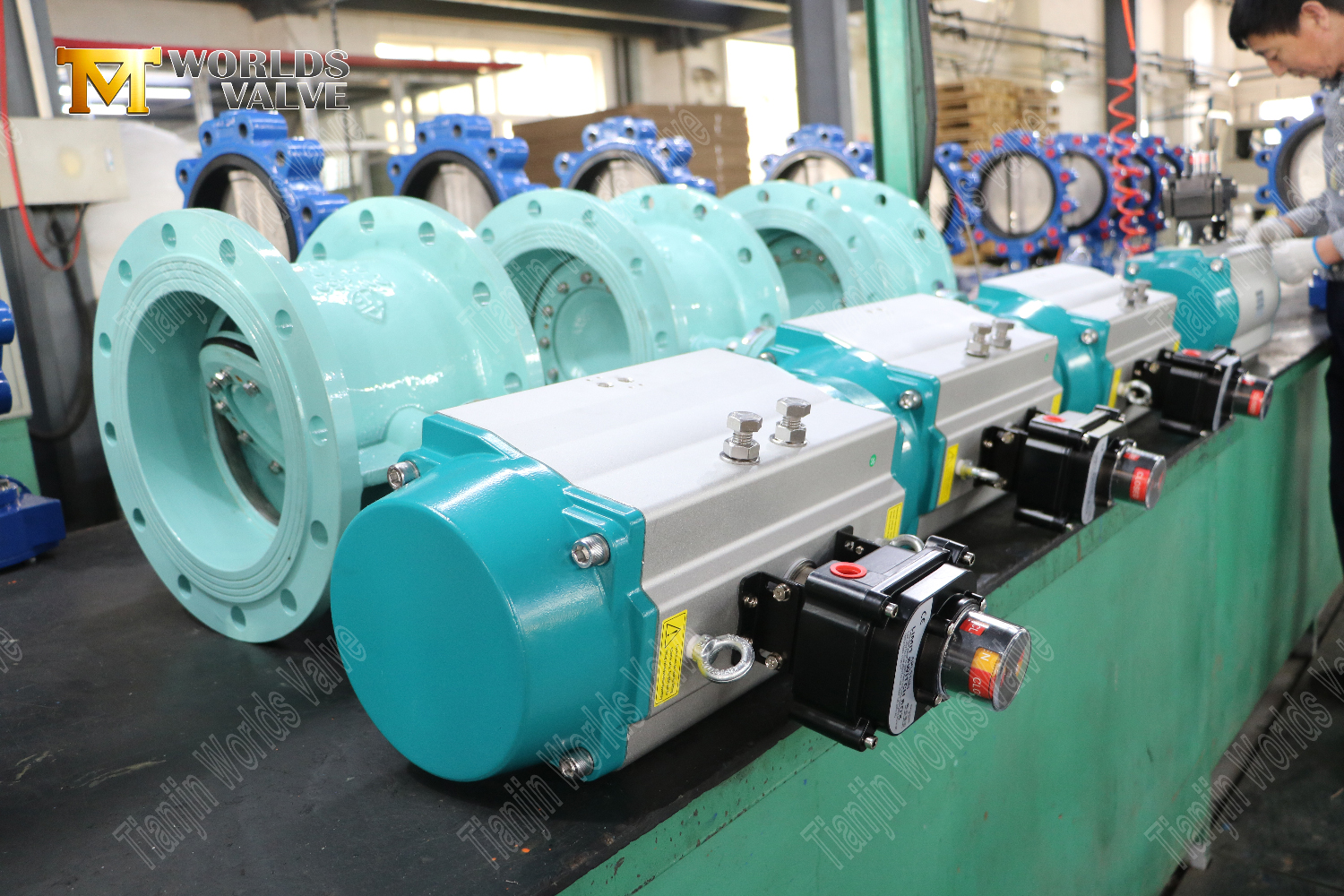

Pnömatik çalıştırma ile çift ofset kelebek vanaları | Çift flanşlı endüstriyel çözümler
Tianjin Worlds Valve Co., Ltd. - API 609 & ISO 5211 Sertifikalı Üretici
EBF01-TF02-Operasyon ve Bakım Kılavuzu İNDİRMEK
1. Çift ofset eksantrikliği
Konsantrik tasarımlara kıyasla çalışma torkunu önemli ölçüde azaltır ve daha küçük aktüatörler sağlar.
Cam hareketi, açıldıktan hemen sonra diski koltuktan uzaklaştırır, daha uzun sızdırmazlık ömrü için sızdırmazlığı ve sızdırmazlığı en aza indirir.
Bu tasarım, mükemmel, kabarcık sıkı kapatma (özellikle esnek veya metal koltuklarla) ve daha yüksek basınç ve sıcaklıklar için uygunluk sağlar.
2. Pnömatik çalıştırma mükemmelliği
Hızlı çalıştırma ve otomasyon sağlar: Pnömatik aktüatörler, hassas süreç kontrolü ve otomatik sistemlere kolay entegrasyon sağlayarak çok hızlı açma ve kapanış hızları sağlar.
Enerji verimliliği ile yüksek tork sunar: Valf boyutları için uygun yüksek kuvvetli çıkış sağlarlar, tipik olarak eşdeğer tork için elektrik aktüatörlerine kıyasla daha az enerji gerektirir.
Güvenilirlik ve güvenlik sağlar: Pnömatik sistemler sağlamdır, minimum bakım gerektirir ve güç kaybı durumlarında güvenlik için kritik arıza güvenli modları (hava-açık veya havadan kapağa) doğal olarak destekler.
3. Çift flanşlı sağlamlık
Kurulum ve Sızdırmayı Basitleştirir: Her iki uçtaki flanşlar, boru sistemlerine sağlam, cıvatalı bağlantılar sağlar, standart contalarla güvenilir sızdırmazlık sağlar ve sızıntı noktalarını en aza indirir.
Yüksek yapısal bütünlük sunar: Tam flanşlı vücut tasarımı, gofret veya pabuç stillerine kıyasla daha fazla mukavemet ve sertlik sağlar, bu da daha yüksek basınç uygulamaları ve boru gerilimini azaltmaya uygun hale getirir.

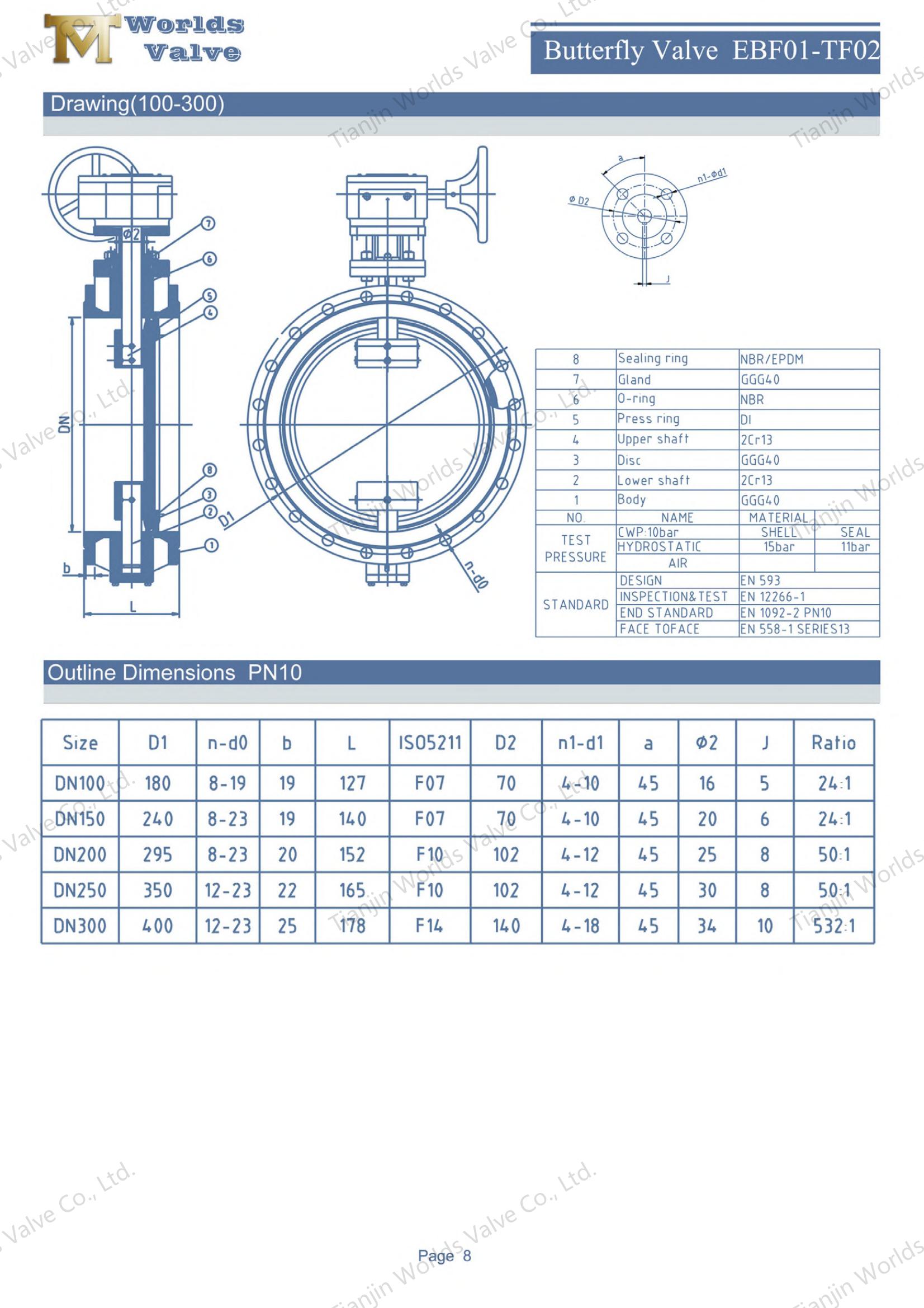

Model | EBF01-TF02 |
Bedenler | DN100-DN1800 |
Basınç sınıfı | PN10 (10bar) veya PN16 (16bar) |
Tasarım | API 609 Bsen593 BS5155 |
Test | API598 ISO5208 EN12266-1 |
Flanş bağlantısı | DIN2501 PN10/16, ISO7005-2 PN10/16, EN1092-2 PN10/16, ANSI B16.5 Sınıf 150lb, ANSI B16.47 Serisi A sınıfı 150lb, ANSI B 16.1 MSS SP44 Sınıf 150LB, AWWA C207 |
Üst flanş | ISO5211 |
Yüz yüze | EN558-1 Serisi 13, ISO 5752 Serisi 13 |
Petrol ve Gaz: Ham Boru Hattı ESDV (Acil Durum Kapatma)
Kimyasal İşleme: CF8M gövdeleri ile klor gazı kontrolü
Enerji santralleri: CCPP/HRSG sistemlerinde soğutma suyu modülasyonu
Atık yakma: yangın güvenli koltuklarla 200 ° C baca gazı taşıma
Pharma: Steril hava hatları için FDA uyumlu PTFE koltukları

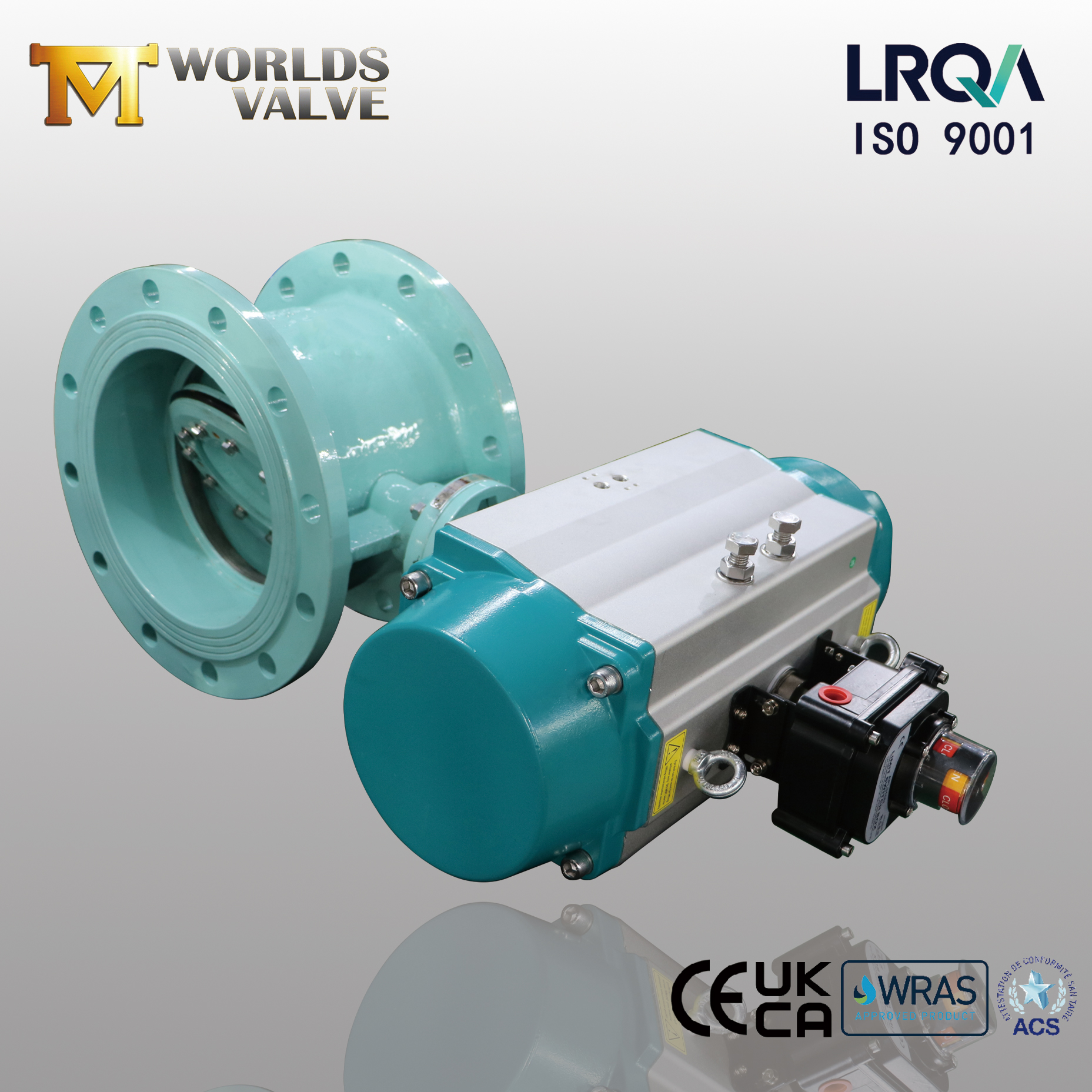

Kaynak CE, UKCA, ACS, WRAS ve ISO 9001 Sertifikalı Çift Ofset Kelebek Valfleri Önde gelen çift flanşlı kelebek valf üreticisinden pnömatik çalıştırma - Tianjin Worlds Valve Co., Ltd .. Rekabetçi fiyatlandırma, hızlı teslimat.Bugün bir teklif isteyin!
