CBF01-TF01
OEM | ODM | WDS
| Miktar： | |
|---|---|
Manuel bir **sonsuz dişli operatörü (türbin)** tarafından çalıştırılır ve özellikle daha büyük boru çapları için kolay ve hassas kontrol sağlar. Çekirdek sızdırmazlık bileşenlerinde korozyon direnci için bir **CF8M (AISI 316 Paslanmaz Çelik) disk** ve güvenilir, kabarcık geçirmez bir sızdırmazlık için esnek bir **EPDM yuva** bulunur. **DN50'den DN2000'e** kadar kapsamlı bir boyut aralığına sahip olan bu vana, büyük ölçekli altyapı ve endüstriyel projelerin taleplerini karşılamak üzere üretilmiştir.

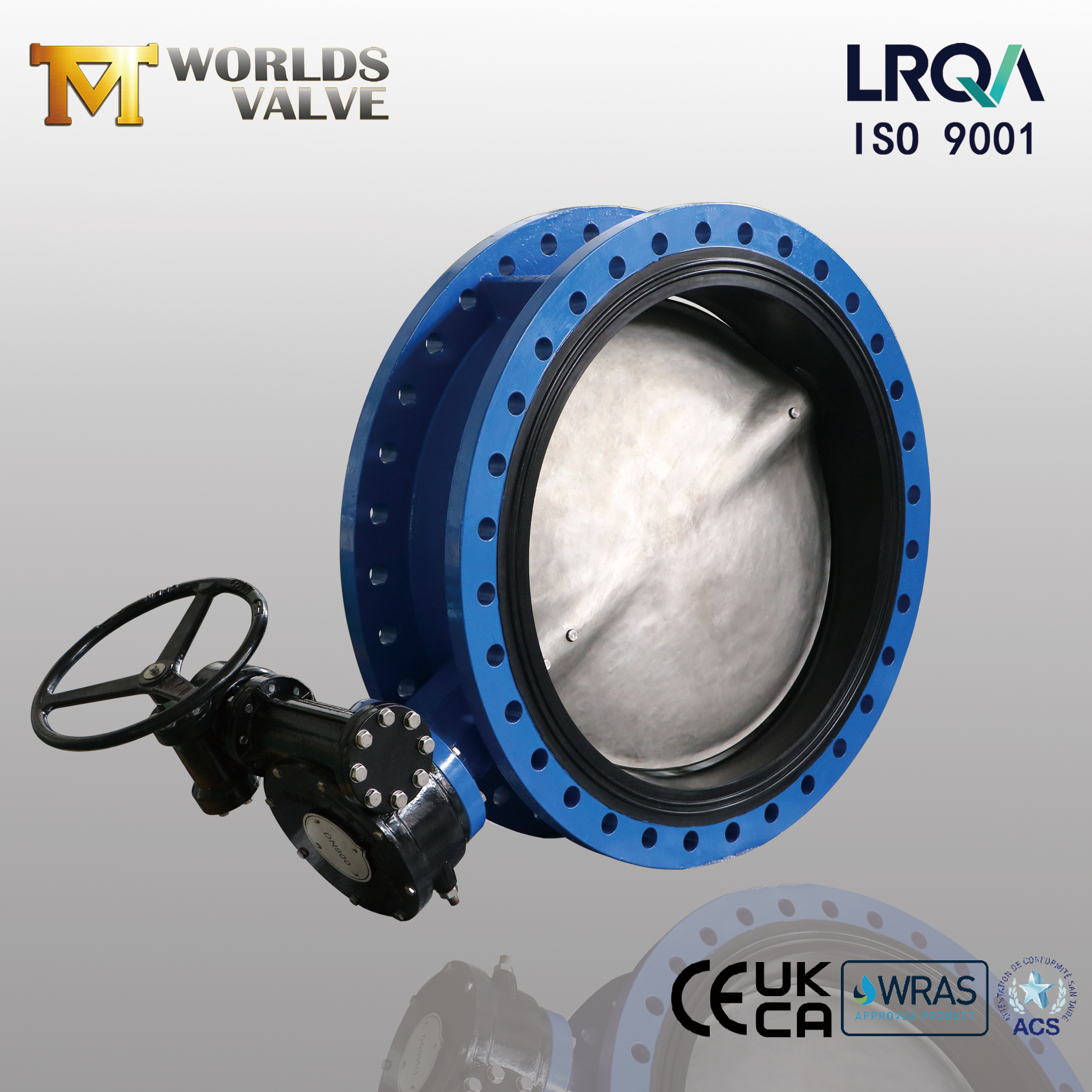

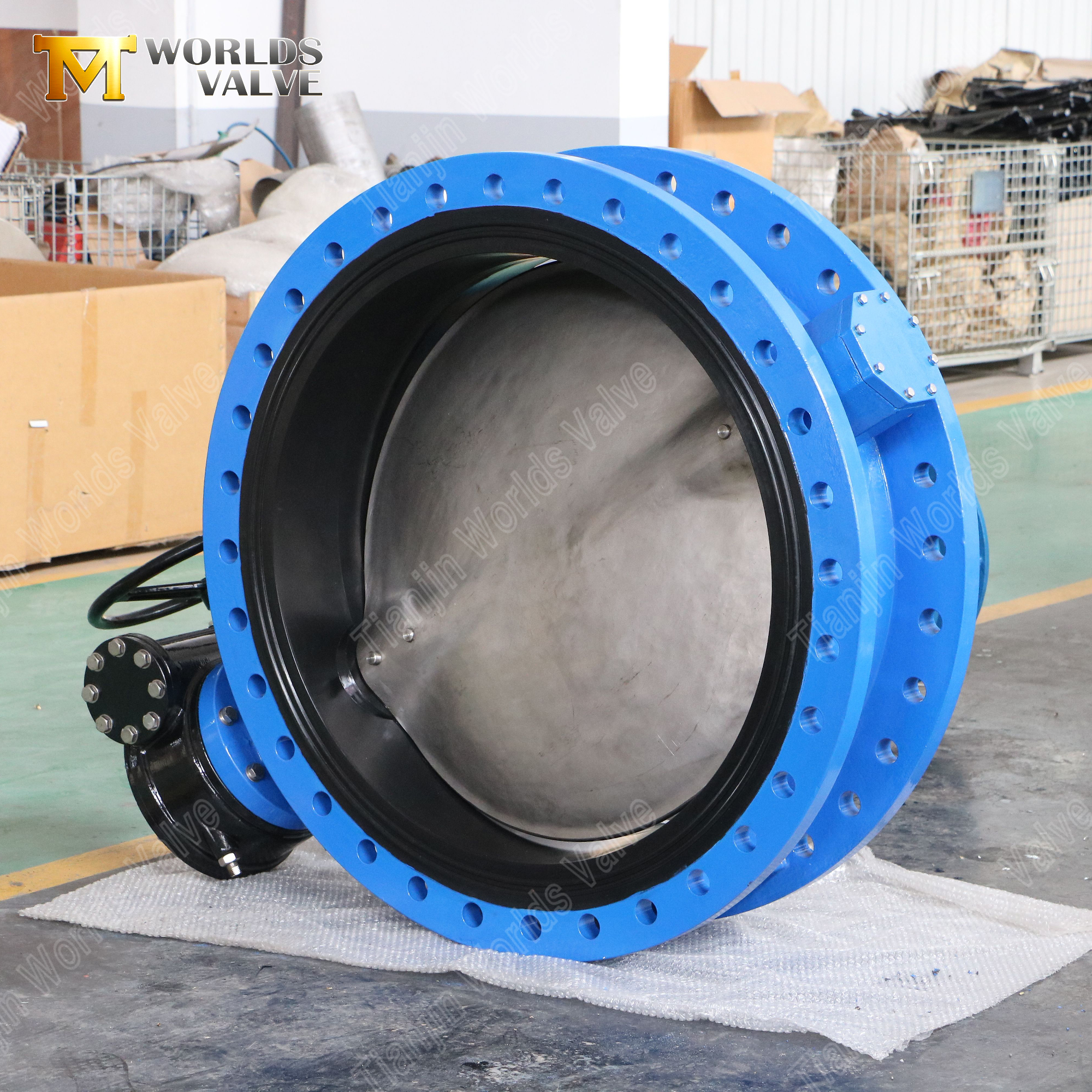

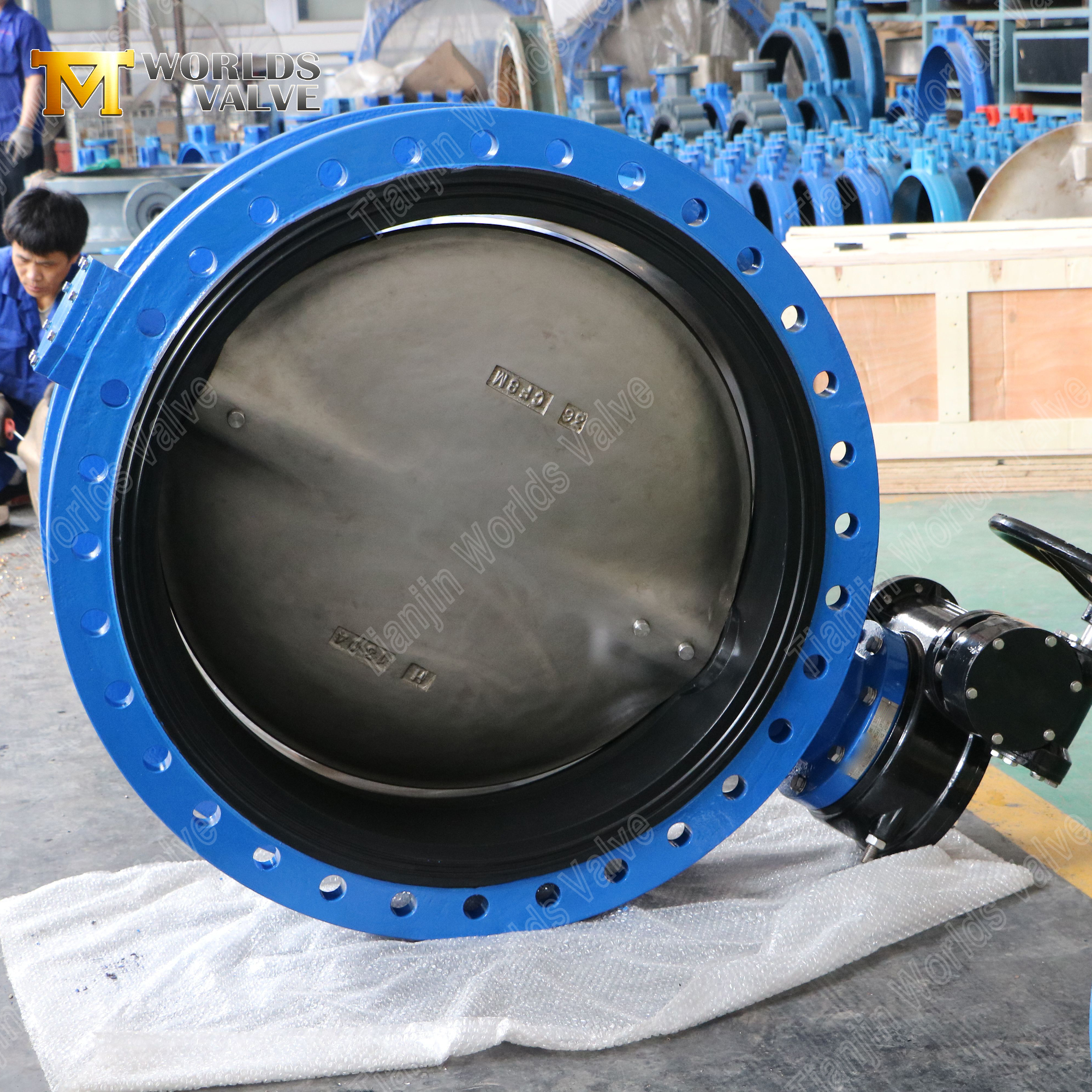

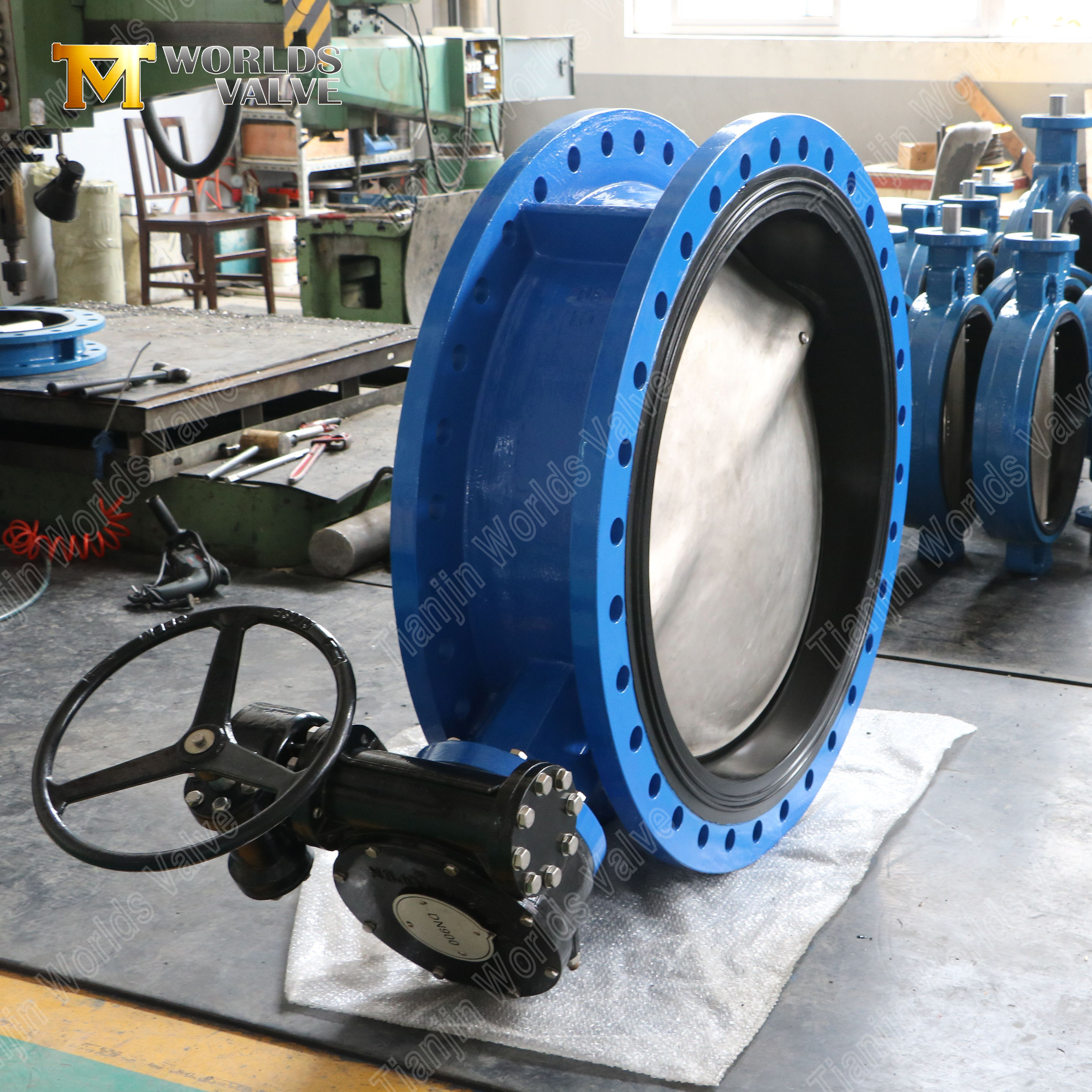

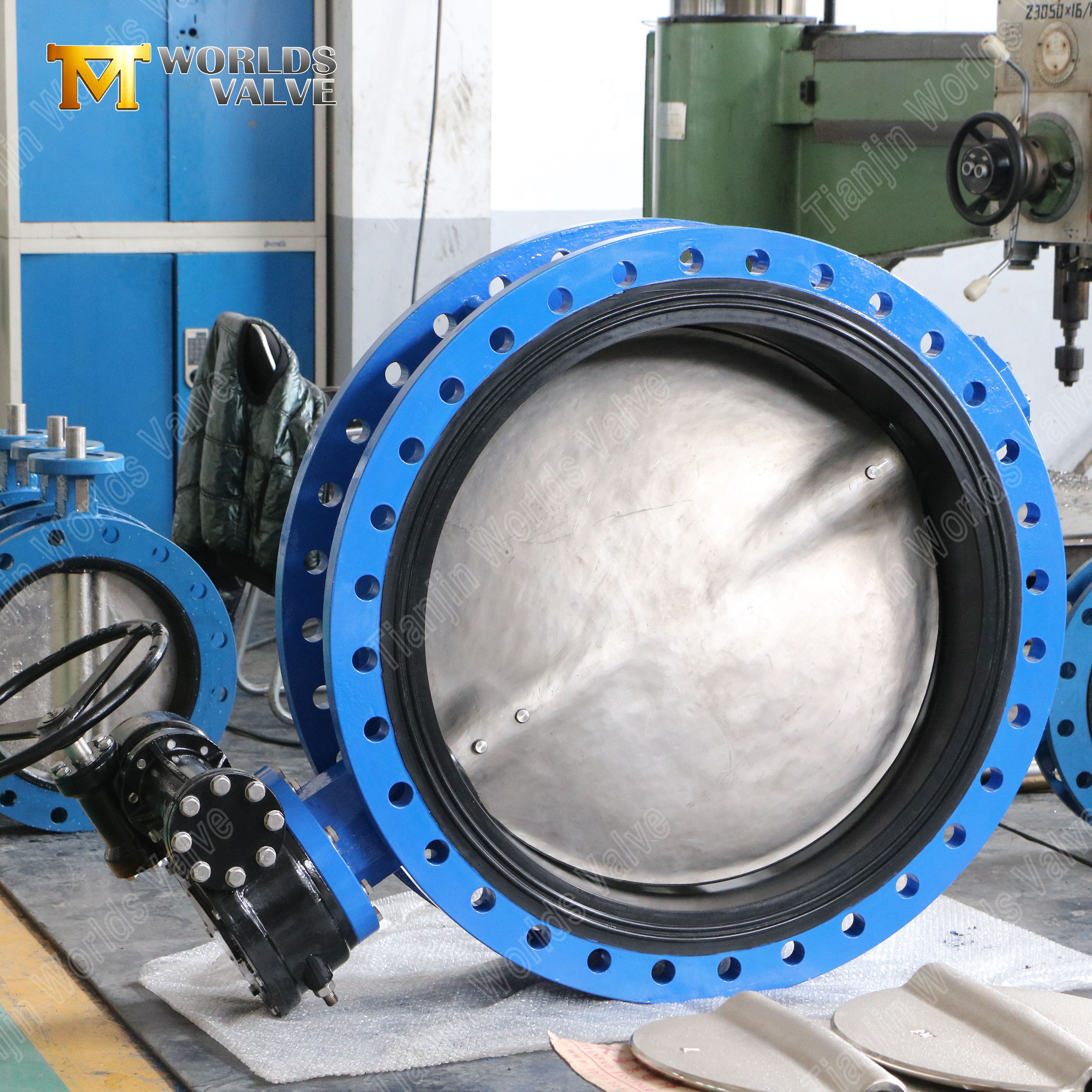

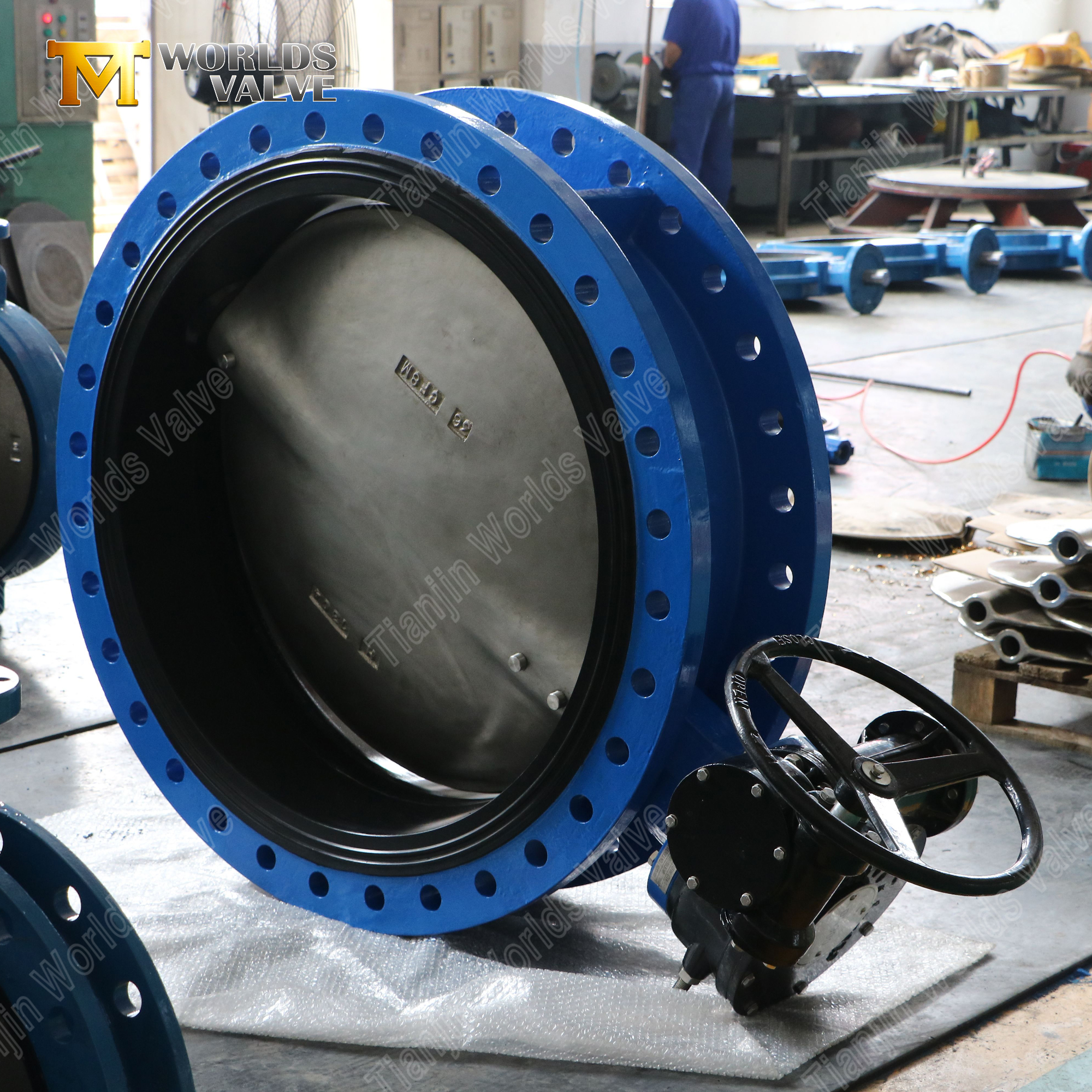

Pim Montajlı CF8M Disk ve Dişli Operatörlü Flanşlı Kelebek Vana
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA ve WRAS Sertifikalı Üretici
CBF01-TF01-Kullanım ve Bakım Kılavuzunu İNDİR
1. Üstün Güvenilirlik için Yüksek Mukavemetli Pimi Monte Edilmiş Disk ve Gövde Düzeneği
Valfimiz, dayanıklılık sağlayan ve dahili arızaları önleyen sağlam bir mekanik tasarıma sahiptir.
Güvenli Disk Bağlantısı: **CF8M diski, yüksek mukavemetli pim bağlantıları** kullanılarak gövdeye güvenli bir şekilde sabitlenir. Bu tasarım, standart kamalı veya kelepçeli tasarımlarda yaygın bir arıza noktası olan yüksek tork veya basınç dalgalanmaları altında diskin gevşemesini veya kaymasını önler.
Geliştirilmiş Yapısal Bütünlük: Pime monteli sistem, çalışma gerilimlerini disk ile mil arasında daha eşit bir şekilde dağıtarak vananın mekanik şok ve su darbesine karşı direncini önemli ölçüde artırarak daha uzun bir servis ömrü sağlar.
Bakım Gerektirmeyen Çalışma: Bu kalıcı, pozitif kilitli düzenek dahili ayarlama ihtiyacını ortadan kaldırır ve bileşenlerin ayrılma riskini azaltarak zaman içinde güvenilir, bakım gerektirmeyen çalışmayı garanti eder.
2. Zahmetsiz Büyük Çaplı Kontrol için Verimli Dişli Çalışması
Geniş boyut yelpazesinde kolay manuel kullanım için tasarlanmıştır
Yüksek Mekanik Avantaj: **Çok oranlı sonsuz dişli operatörü** önemli miktarda tork artışı sağlayarak büyük çaplı vanaların (DN400'den itibaren) manuel olarak açılıp kapanmasını minimum operatör çabasıyla sorunsuz ve yönetilebilir hale getirir.
Hassas Konumlandırma ve Gösterge: Dişli kutusu, potansiyel akış modülasyonu için hassas, artımlı disk konumlandırmasına izin verir ve bir bakışta durum onayı için net, görsel bir konum göstergesine (açık/kapalı) sahiptir.
Güvenilir Oturma: Dişli mekanizması, tutarlı ve yeterli oturma torku uygulayarak sıkı bir mekanik sızdırmazlık sağlar ve EPDM yatağına karşı sızdırmaz kapatmayı garanti eder.
3. Su ve Genel Hizmet için Dayanıklı Malzeme Kombinasyonu
Yaygın uygulamalarda uzun süreli performans için kanıtlanmış malzemelerle üretilmiştir.
Korozyona Dirençli Disk: **CF8M (AISI 316 Paslanmaz Çelik) disk** arıtılmış su, soğutma suyu ve yumuşak endüstriyel sıvılarda bulunan klorürler ve oksitleyici maddelerden kaynaklanan korozyona ve çukurlaşmaya karşı mükemmel direnç sunar.
Esnek EPDM Mühür: **Etilen Propilen Dien Monomer (EPDM) koltuk** olağanüstü esneklik, suya ve hava koşullarına karşı mükemmel direnç ve geniş çalışma sıcaklığı aralığı sunarak uzun ömürlü, güvenilir bir sızdırmazlık sağlar.
Sağlam Flanşlı Gövde: **Entegre flanşlara (EN1092-2 veya ANSI B16.1)** sahip **Sfero Döküm (GGG40) gövde**, yüksek mukavemet ve darbe direnci sunarak boru hattına kalıcı, sağlam ve sızdırmaz bir bağlantı oluşturur.
4. Büyük Altyapı Projeleri için Geniş Boyut Aralığı (DN50-DN2000)
Büyük ölçekli sistemler için tasarlanmış ölçeklenebilir bir çözüm.
Eşsiz Boyut Kullanılabilirliği: **DN50 (2")'den DN2000 (80")**'e kadar sektördeki en geniş standart aralıklarından birini sunuyoruz; branşman hatlarından ana iletim borularına kadar her şeye hizmet verebiliyoruz.
Büyük Çaplar için Tasarlandı: Daha büyük boyutlardaki (DN1200+) vanalar, büyük çaplı akış kontrolünün doğal zorluklarının güvenilir bir şekilde üstesinden gelmek için güçlendirilmiş yapılar ve optimize edilmiş dişli oranlarıyla özel olarak tasarlanmıştır.
Çok Yönlü Uygulama Kapsamı: Bu, vanayı büyük **su dağıtım ağları, atık su arıtma tesisleri, enerji santrali soğutma sistemleri ve büyük endüstriyel proses suyu devreleri** için ideal kılar.
Parametre | Şartname |
Modeli | Flanşlı Kelebek Vana(CBF01-TF01) |
Boyutlar | DN50-DN2000 |
Tasarım | Pim monteli CF8M Disk |
Basınç Değeri | PN10/16/150LB/JIS10K |
Tasarım | EN593 BS5155 EN1092 ISO5211 |
Test etme | ISO5208 EN12266-1 |
ÜST Flanş | ISO5211 (müşterinin ihtiyaçlarına göre) |
Yüz Yüze | EN558-1 DIN3202 ISO5752 BS5155 |
Vücut | Sfero Döküm |
Disk | CF8M (AISI 316 Paslanmaz Çelik) |
Seat | EPDM |
Kök | SS431/416/421... |
Büyük Çaplı Vana Üretiminde Uzman: DN1200'ü aşan vanalar için özel mühendislik ve üretim yeteneklerine sahibiz ve bunların yüksek akışlı uygulamaların zorlu taleplerini karşılamasını sağlıyoruz.
Sağlam Tasarıma Odaklanın: Pime monteli disk yapımız, **üstün mekanik tasarım ve uzun vadeli güvenilirliğe** olan bağlılığımızın bir örneğini oluşturarak müşterilerimiz için yaşam döngüsü maliyetlerini azaltır.
Sertifikalı OEM/ODM Ortağı: **ISO 9001 sertifikalı** bir fabrika olarak güvenilir OEM/ODM hizmetleri sunuyoruz. Valfleri belirli standartlara (WRAS, UL/FM vb.), malzemelere ve çalıştırma gereksinimlerine (elektrik, pnömatik) göre özelleştirebiliriz.
Küresel Proje Deneyimi: Özellikle büyük çaplı vanalarımız, deneyimli teknik ve ticari ekiplerin desteğiyle uluslararası altyapı projelerine başarıyla tedarik edilmiştir.
Belediye İçme Suyu İletim ve Dağıtım Şebekesi
Büyük Ölçekli Atıksu ve Kanalizasyon Arıtma Tesisleri
Enerji Santrali Soğutma Suyu Giriş ve Deşarj Hatları
Endüstriyel Soğutma Suyu Devreleri (Çelik, Kimyasal, Petrokimya)
Sulama ve Taşkın Kontrol Sistemleri
Teknik özellikler, projeye özel mühendislik verileri veya büyük çaplı uygulamanıza yönelik fiyat teklifi için Tianjin Worlds Valve Co., Ltd. ile iletişime geçin.
