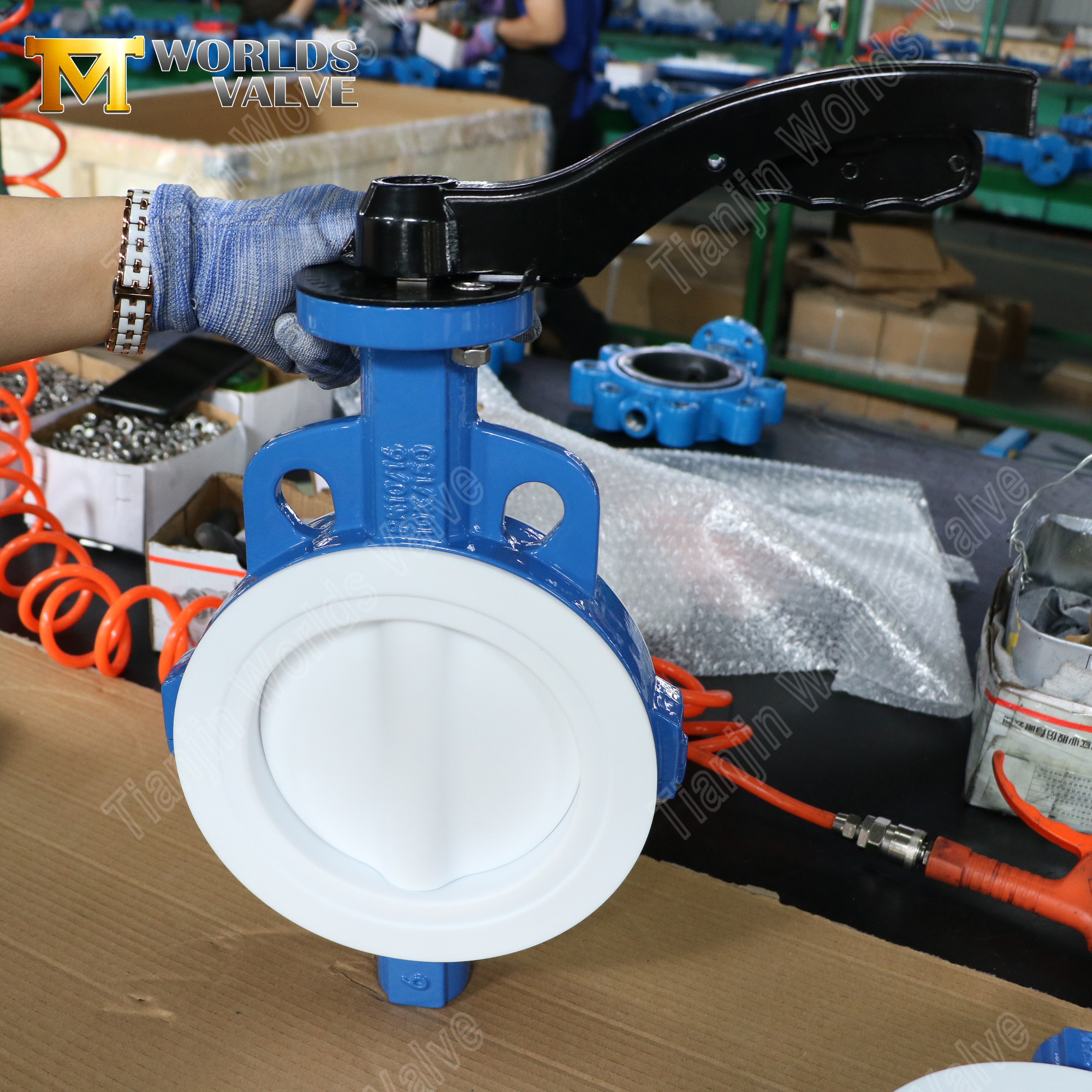

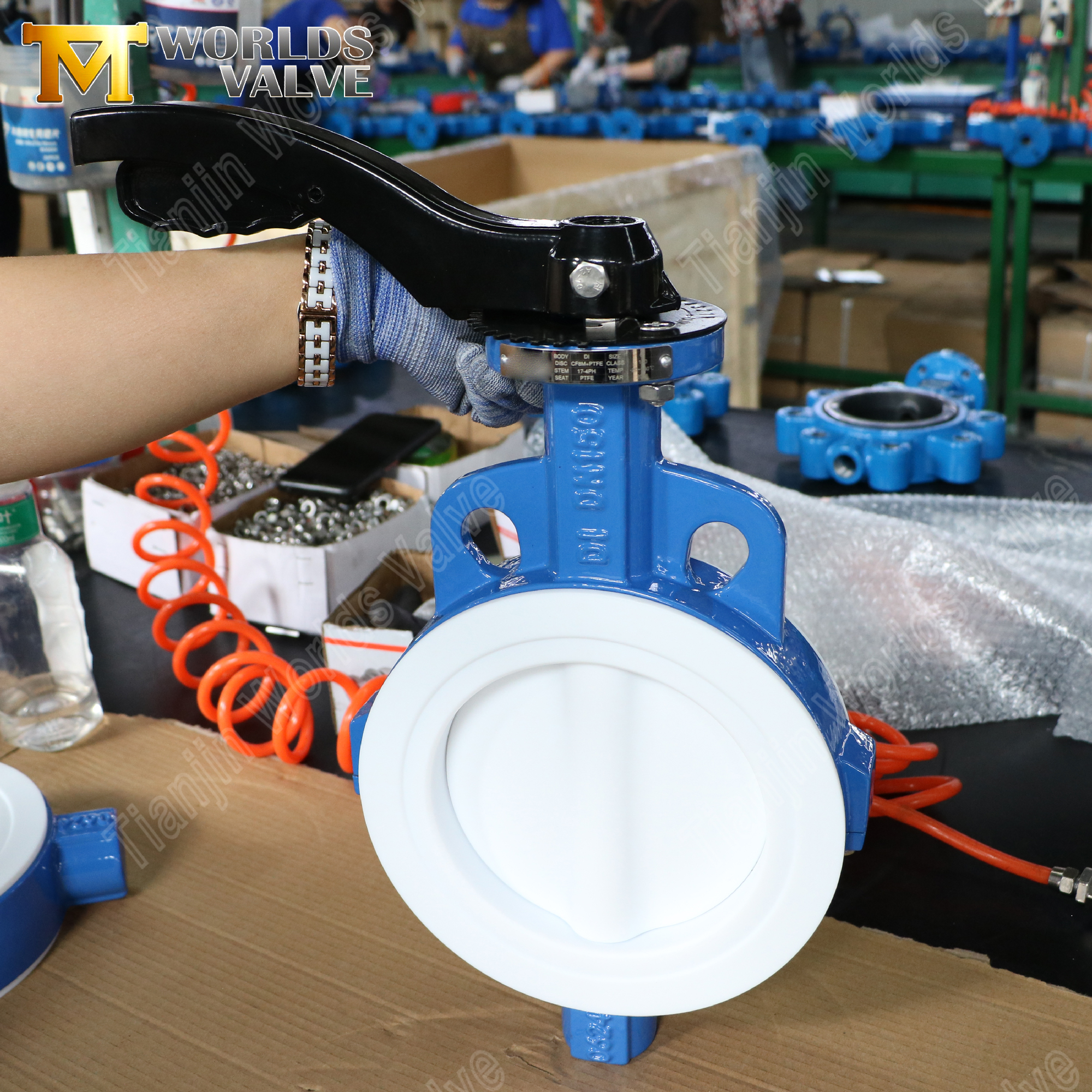

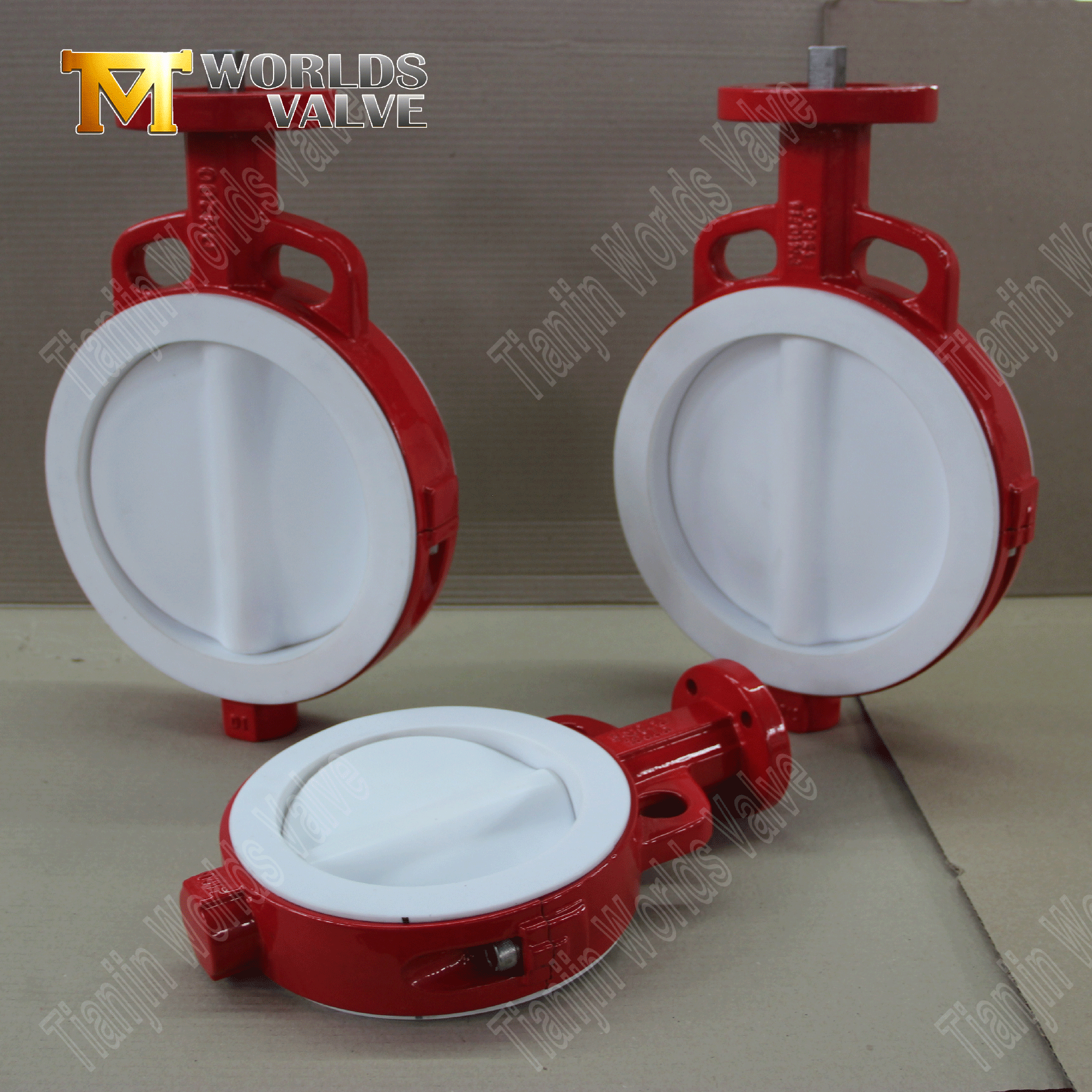

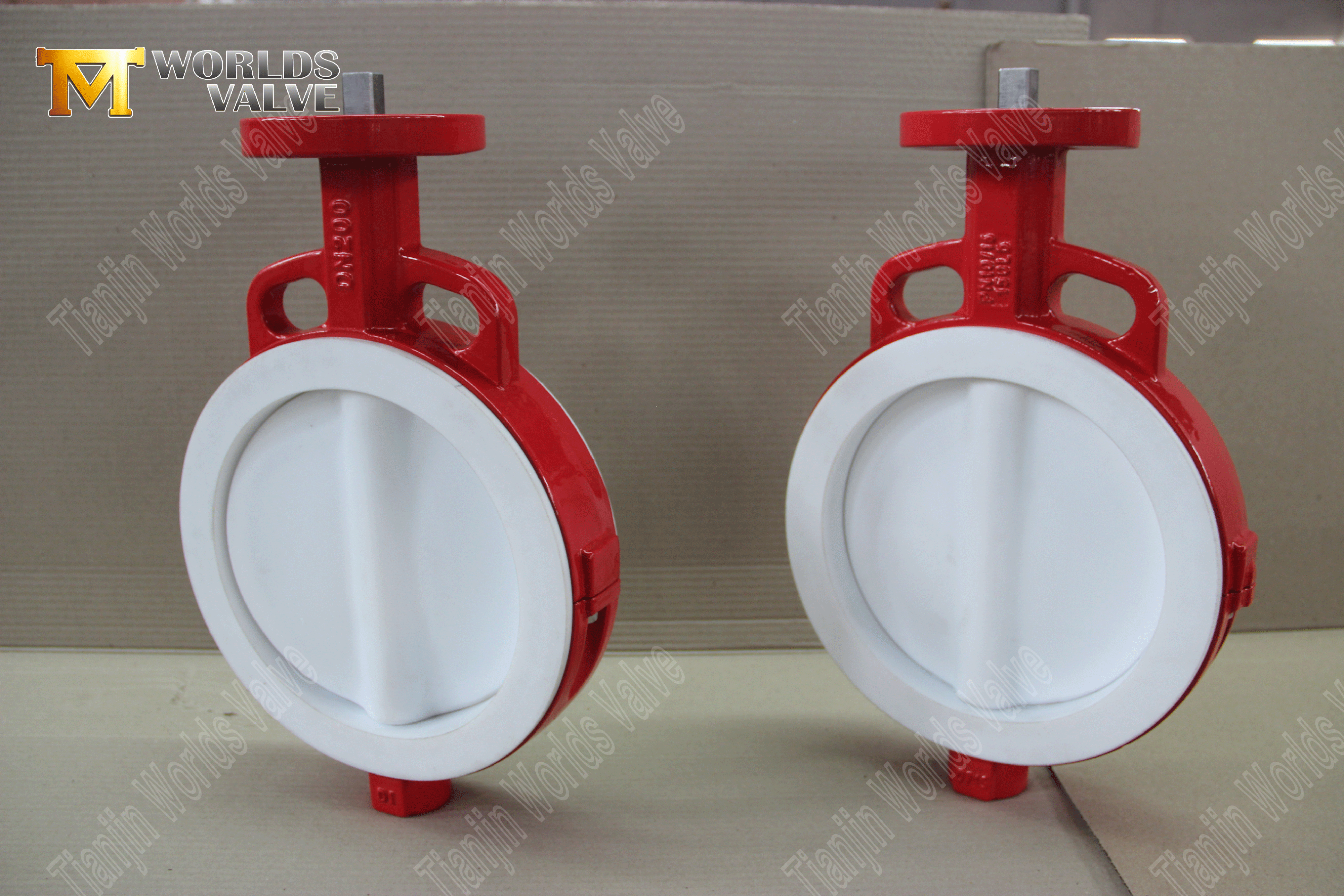

PTFE Wafer Kelebek Vana – PTFE Kapsüllü Disk, Sınıf 150, OEM Üreticisi

Ürüne Genel Bakış

PTFE levha kelebek vana, kimyasal direncin ve akışkan saflığının tartışılmaz olduğu uygulamalar için tasarlanmıştır. Plaka gövdesi iki boru flanşı arasında yer alarak yüz yüze boyutu kısa ve toplam ağırlığı düşük tutar; kimyasal dozaj kızakları, farmasötik temiz tesisler ve alanın dar olduğu yenileme projeleri için pratik bir seçimdir.

Bu model, sünek demir gövdeyi tamamen PTFE ile kaplanmış CF8M (AISI 316) paslanmaz çelik disk, PTFE yatak ve Sınıf 150 olarak derecelendirilen ve kilitleme plakalı bir el koluyla çalıştırılan 17-4PH paslanmaz çelik gövdeyle birleştirir.

Diskteki PTFE kapsülleme ve PTFE yuvası, kimyasal olarak inert bir ıslak yol oluşturmak için birlikte çalışır. 0 ila 14 pH direnç aralığına sahip PTFE, elastomerik yuvaları hızla bozabilecek veya astarsız metal bileşenleri aşındırabilecek konsantre asitleri, kostikleri, solventleri ve oksitleyicileri işler. 1.100 MPa"ya kadar çekme dayanımına sahip çökeltmeyle sertleşen paslanmaz çelik olan 17-4PH gövde, binlerce döngü boyunca güvenilir tork iletimi için gereken mekanik gücü sağlar.

15 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olarak Tianjin Worlds Valve Co., Ltd., tamamı tam spesifikasyonlarınıza göre uyarlanmış, tamamen özelleştirilebilir PTFE levha kelebek vanalar (malzemeler, boyutlar, basınç değerleri, flanş standartları, kaplamalar ve aktüatörler) sunar. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte ve ISO 9001 (LRQA sertifikalı), CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

Tanıtmak:

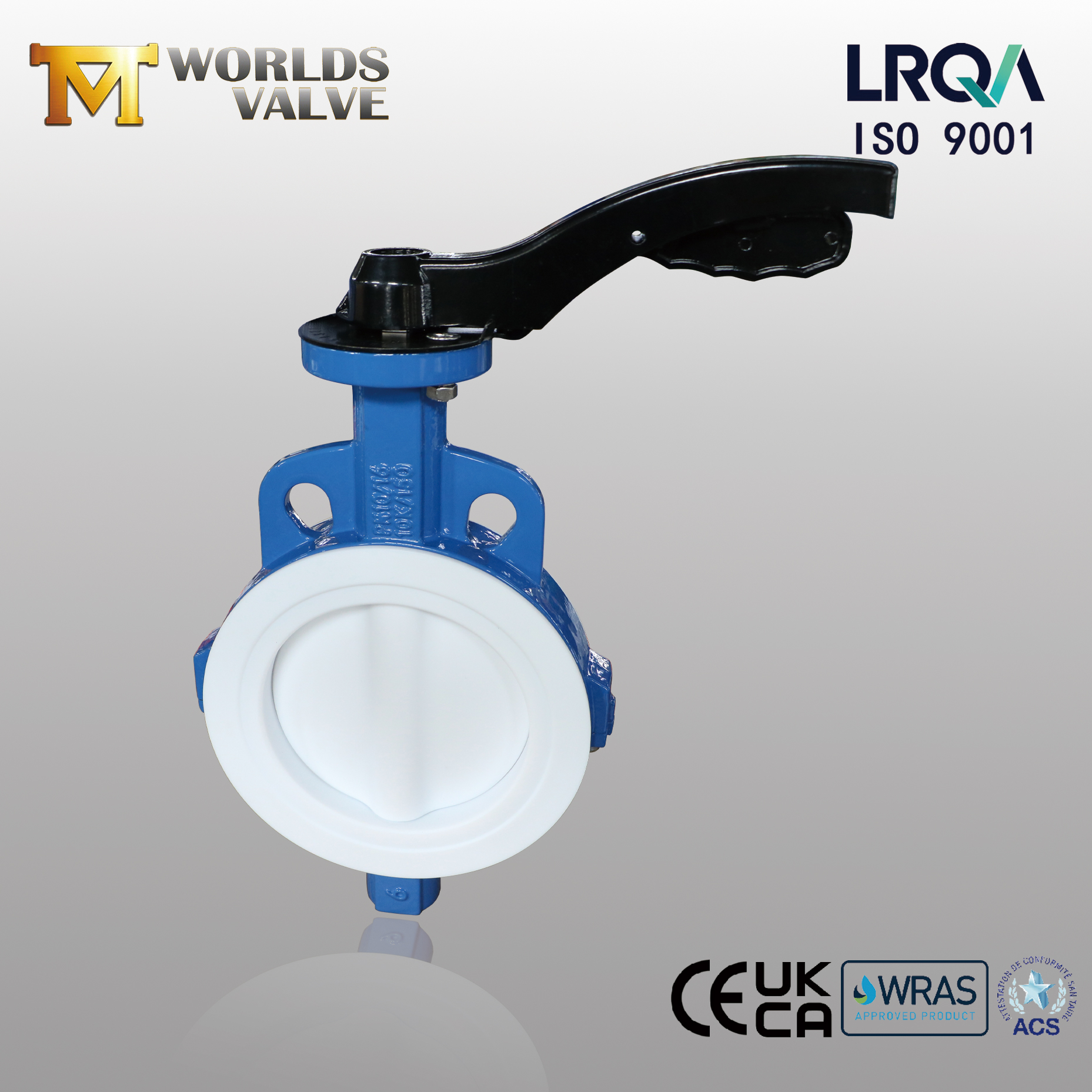

PTFE Kelebek Vana | DI Gövdesi | PTFE Kaplamalı CF8M Disk | Sınıf 150 | El çarkı

Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

CBF04-TA04 - Detaylı Ürün Bilgisi

Teknik Özellikler

Bu model aşağıdaki parametrelerle yapılandırılmıştır. Aşağıda listelenen her öğenin özel ihtiyaçlarınıza göre özelleştirilebileceğini lütfen unutmayın.

Temel Özellikler ve Avantajlar

1. Gofret Tipi Tasarım – Kompakt ve Yerden Tasarruf Sağlayan

• Kısa Yüz Yüze – Plaka gövdesi iki boru flanşı arasına sığar ve minimum boru hattı uzunluğu gerektirir; kimyasal dozaj kızakları ve kompakt tesis yerleşimleri için idealdir.

• Hafif – Flanşlı veya pabuçlu tasarımlardan önemli ölçüde daha hafif olup, kullanımı kolaylaştırır ve boru destekleri üzerindeki yapısal yükü azaltır.

• Hızlı Kurulum – Vanayı flanşlar arasında ortalayın ve içten geçen cıvataları sıkın; kaynak yok, diş açma yok, özel alet gerekmiyor.

2. PTFE Tam Kapsüllemeli Disk-CF8M Paslanmaz Çelik

• Sıfır Metal Teması –CF8M çekirdeği tamamen PTFE ile kapsüllenmiştir ve hiçbir metal yüzeyin proses sıvısına temas etmemesini sağlar. Bu, korozyon, çukurlaşma ve kirlenme risklerini tamamen ortadan kaldırır.

• Kimyasal Açıdan İnert Yüzey –PTFE, konsantre sülfürik asit, hidroklorik asit, sodyum hidroksit ve organik solventler dahil olmak üzere, 0-14 tam pH aralığında hemen hemen tüm endüstriyel kimyasallara dayanıklıdır.

• Yapısal Bütünlük – CF8M paslanmaz çelik çekirdek sertlik ve güç sağlarken, PTFE kapsülleme kimyasal direnç ve sızdırmazlık performansı sağlar.

• Yapışmaz Yüzey – Pürüzsüz PTFE yüzeyi birikmeyi önler ve temizliği kolaylaştırır; özellikle farmasötik ve gıda sınıfı uygulamalarda önemlidir.

3. Koltuk Malzemesi – PTFE

• Evrensel Kimyasal Direnç –PTFE, 0-14 pH aralığına dayanır, bu da onu erimiş alkali metaller ve elementel flor hariç hemen hemen tüm agresif ortamlarla uyumlu hale getirir.

• Geniş Sıcaklık Aralığı –PTFE, hem kriyojenik hem de yüksek sıcaklık proses koşullarını kapsayan -200°C ile +260°C arasında boyutsal stabilite ve sızdırmazlık özelliklerini korur.

• Düşük Sürtünme –PTFE'nin düşük sürtünme katsayısı, tekrarlanan döngülerden sonra bile çalışma torkunu azaltır ve koltuk ömrünü uzatır.

• Kabarcık Geçirmez Kapatma – PTFE yuvası, API 598'e göre sıfır sızıntılı sızdırmazlık sağlamak için kapsüllenmiş diske doğru baskı yapar.

4. Gövde Malzemesi–17-4PH Paslanmaz Çelik

• Yüksek Mukavemet –17-4PH, güvenilir tork iletimi sağlayan, 304/316'dan önemli ölçüde daha yüksek, 1.100 MPa'ya kadar çekme mukavemeti sunan çökelmeyle sertleşen bir paslanmaz çeliktir.

• Mükemmel Korozyon Direnci – %15,5–17 krom ve %3–5 nikel içeren 17-4PH, standart martensitik kalitelerden daha iyi performans göstererek su, hafif kimyasallar ve deniz atmosferlerindeki korozyona karşı direnç gösterir.

• Aşınmaya Dayanıklı – Sertleştirilmiş yüzey, tekrarlanan döngüler sırasında sürtünmeye ve aşınmaya karşı direnç göstererek gövde-yatak arayüzünün çalışma ömrünü uzatır.

• Patlamaya Karşı Korumalı Tasarım – Tutma mekanizması, API 609 standartlarına göre tasarlanmış, basınç dalgalanmaları sırasında gövdenin kazara fırlamasını önler.

5. El Kolu Kullanımı – Basit ve Güvenilir

• Çeyrek Dönüş Kontrolü – Kol, tamamen açıktan tamamen kapalıya kadar 90° dönerek hızlı, hassas akış kontrolü sağlar.

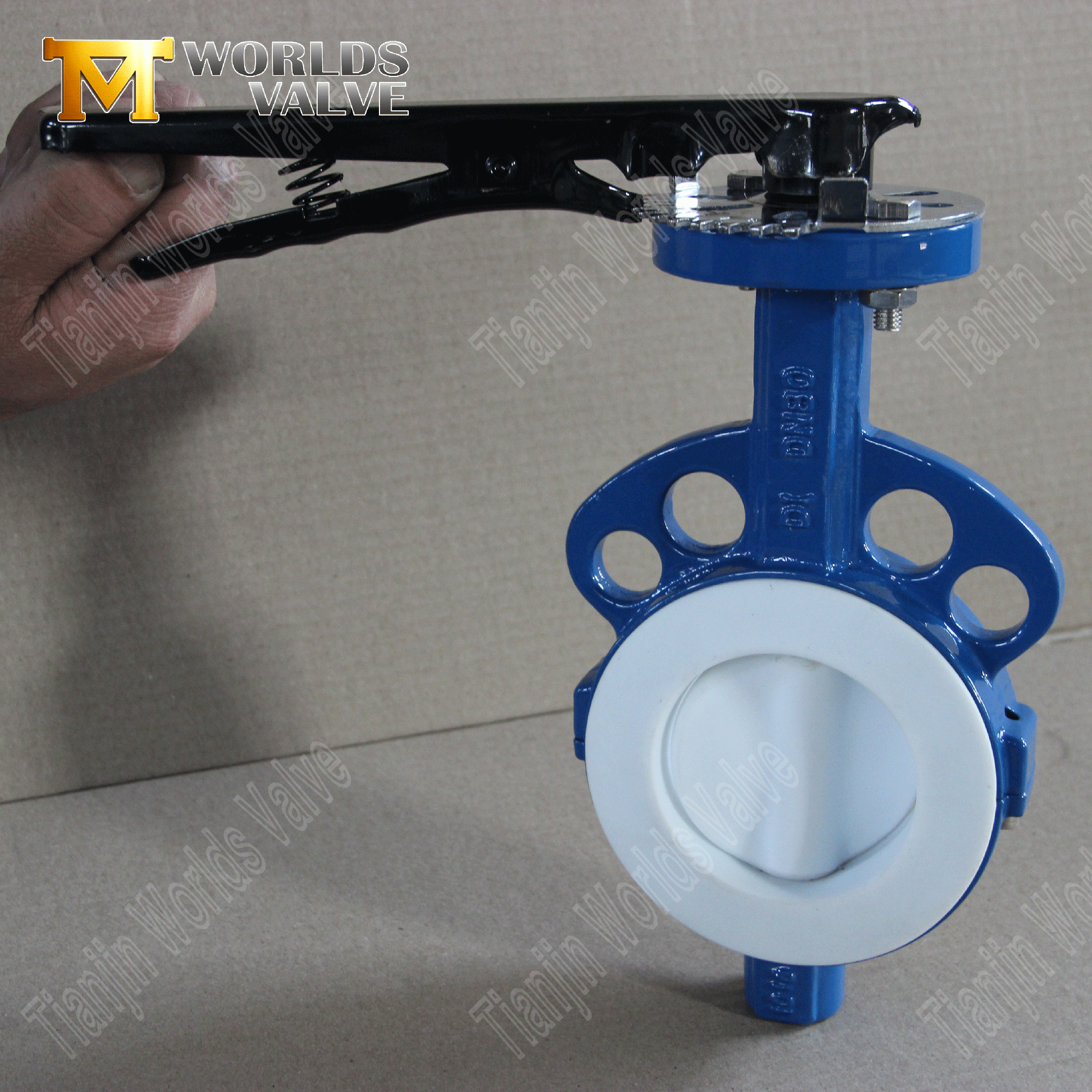

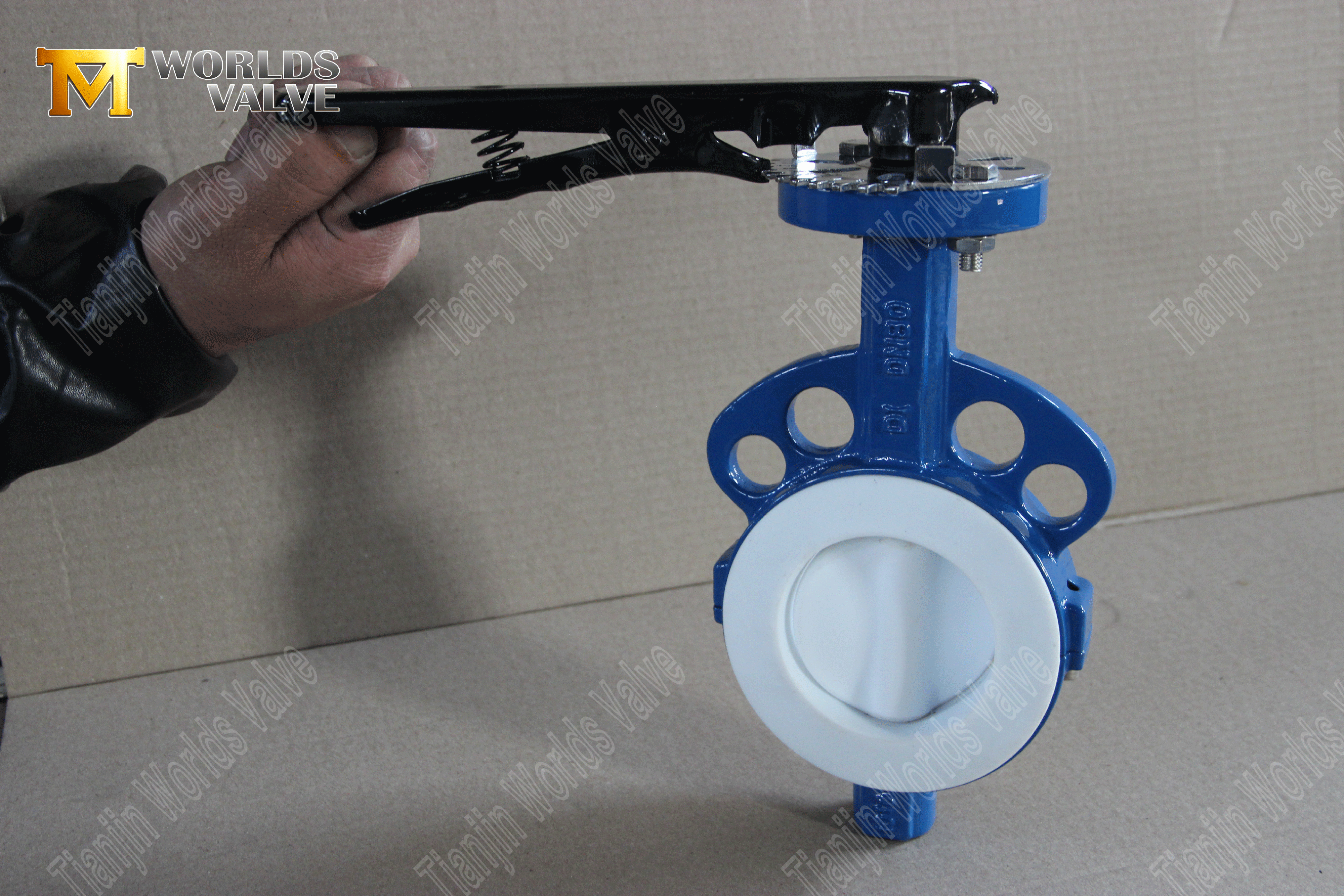

• Kilitleme Plakası Dahildir – Kol, valfi yerinde tutan ve bakım sırasında kazara çalışmayı önleyen bir kilitleme plakasına sahiptir.

• ISO 5211 Montaj –Standartlaştırılmış üst flanş, gerektiğinde elektrikli veya pnömatik çalıştırmaya kolay yükseltme sağlar.

6. Sınıf 150 Derecelendirmesi – Standart Basınç Yeteneği

• Geniş Uyumluluk – Sınıf 150, Kuzey Amerika ve diğer birçok bölgedeki endüstriyel boru sistemleri için en yaygın basınç sınıfıdır ve mevcut flanşlarla kolay entegrasyon sağlar. Sınıf 150 kelebek vanalar için soğuk çalışma basıncı (CWP) değeri tipik olarak 285 psi'dir (20 bar).

• Güvenilir Performans – Sünek demir gövde ve 17-4PH gövde, basınç dalgalanmaları ve termal döngü altında bile güvenlik payı ile Sınıf 150 hizmetini sağlar.

Tipik Uygulamalar

Kapsüllü diskli ve PTFE yataklı PTFE wafer kelebek vanalara çok çeşitli endüstrilerde güvenilmektedir:

• Kimyasal İşleme – Asitler, alkaliler, solventler, oksitleyiciler ve agresif ortamlar.

• Farmasötik – Yüksek saflıkta su, CIP/SIP sistemleri, steril işleme.

• Yiyecek ve İçecek – Asitli gıdalar, temizlik maddeleri, hijyenik sıvılar.

• Yarı iletken – Ultra saf su, elektronik dereceli kimyasallar.

• Su Arıtma – Klor, ozon, kimyasal dozaj.

• Kağıt Hamuru ve Kağıt – Ağartma kimyasalları, aşındırıcı sıvılar.

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

• Güvenebileceğiniz kalite. ISO 9001:2015 belgemiz dünyanın en saygın belgelendirme kuruluşlarından biri olan LRQA tarafından verilmektedir. Her vana malzeme sertifikaları ve basınç testi raporlarıyla birlikte gelir; istisna yoktur.

• PTFE Kapsülleme Uzmanları. Kimyasal, farmasötik ve yüksek saflıktaki uygulamalara yönelik PTFE kapsüllü disklere ve PTFE yuvalara sahip vanalar üretme konusunda geniş deneyime sahibiz. Kapsülleme sürecimiz tam metal izolasyonu ve uzun vadeli güvenilirlik sağlar.

• 17-4PH Kök Avantajı. 17-4PH gövde, standart 304/316 gövdelere göre çok daha yüksek güç ve korozyon direnci sağlayarak zorlu servis koşullarında güvenilir performans sunar.

• Tam Özelleştirme. Malzemeler, boyutlar, basınç değerleri, flanş standartları (ANSI, DIN, JIS, BS), kaplamalar (herhangi bir RAL rengi), aktüatörler; hepsi sizin spesifikasyonunuza göre.

• 19+ Yıllık İhracat Tecrübesi. Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya'da 50'den fazla ülkeye sorunsuz lojistik ve satış sonrası destek.

• %100 İzlenebilirlik. Her siparişte malzeme sertifikaları ve basınç testi raporları istisnasız.

• Hızlı Geri Dönüş. Özel proje yöneticisi; tipik teslim süresi 15-40 gün. Tianjin'de fabrika ziyaretleri memnuniyetle karşılanır.

İletişime Geçin – PTFE Valfinizi Bugün Özelleştirin:

İster PTFE kapsüllü diskli ve PTFE yataklı bu Sınıf 150 konfigürasyonuna, ister farklı bir boyuta, otomatik çalıştırmaya veya büyük ölçekli bir proje için eksiksiz bir valf paketine ihtiyacınız olsun, sizin spesifikasyonlarınıza göre üretmeye hazırız.

İhtiyaçlarınızı bize gönderin:

• Gerekli boyut ve basınç derecesi

• Ortam türü ve çalışma sıcaklığı

• Tercih edilen malzeme kombinasyonu (gövde / disk / koltuk)

• Aktüatör tipi (manuel, dişli, elektrikli, pnömatik, hidrolik)

• Flanş standardı ve delme (ANSI, DIN, JIS, BS)

• Kaplama rengi (herhangi bir RAL)

• Hedef miktar ve hedef bağlantı noktası

Ekibimiz 24 saat içinde fiyat teklifi ve mühendislik teklifiyle yanıt verecektir.

Fabrika ziyaretleri memnuniyetle karşılanır; gelip vanalarınızı Çin"in Tianjin şehrinde nasıl ürettiğimizi görün.
