CBF02-TA01
OEM | ODM | WDS
| Miktar： | |
|---|---|

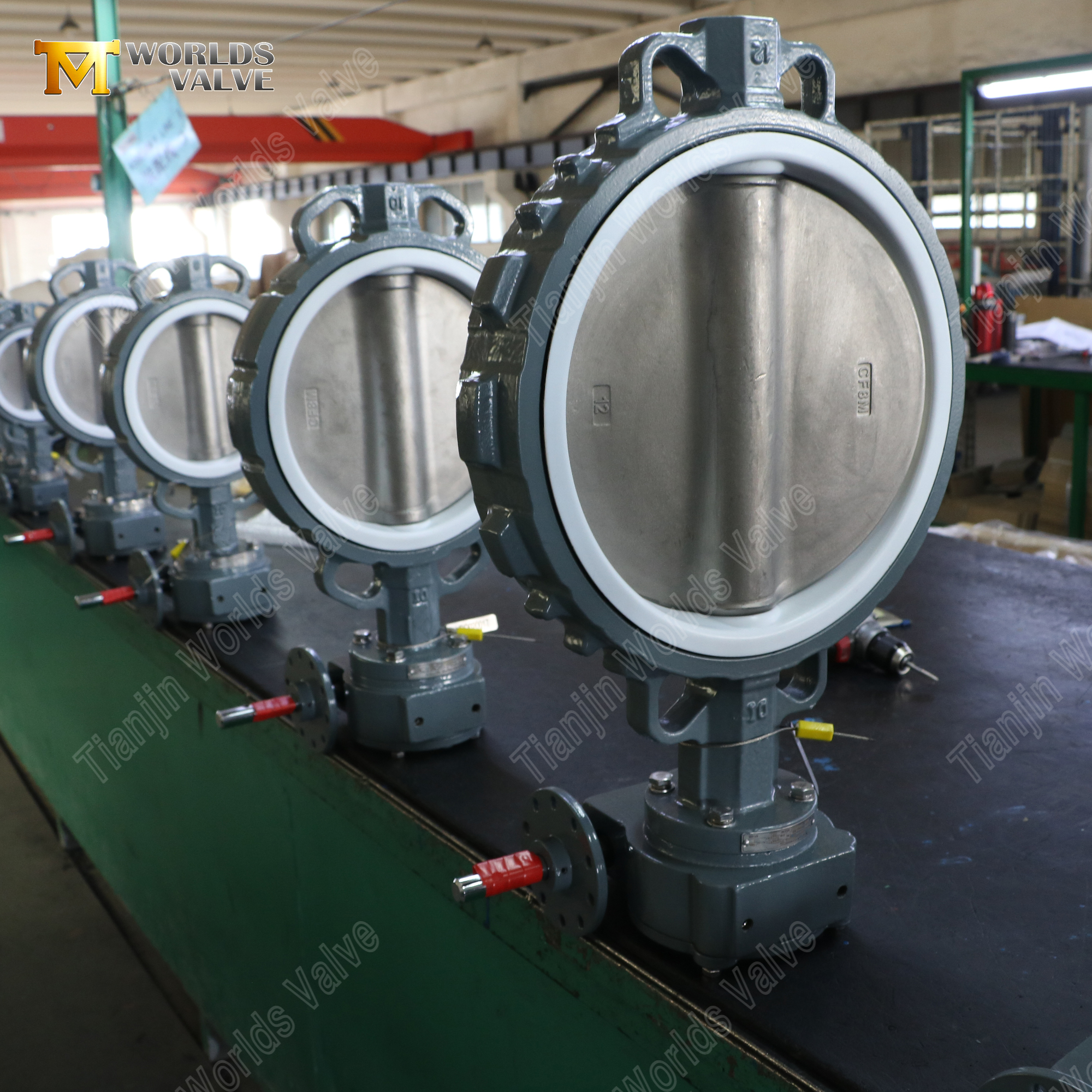

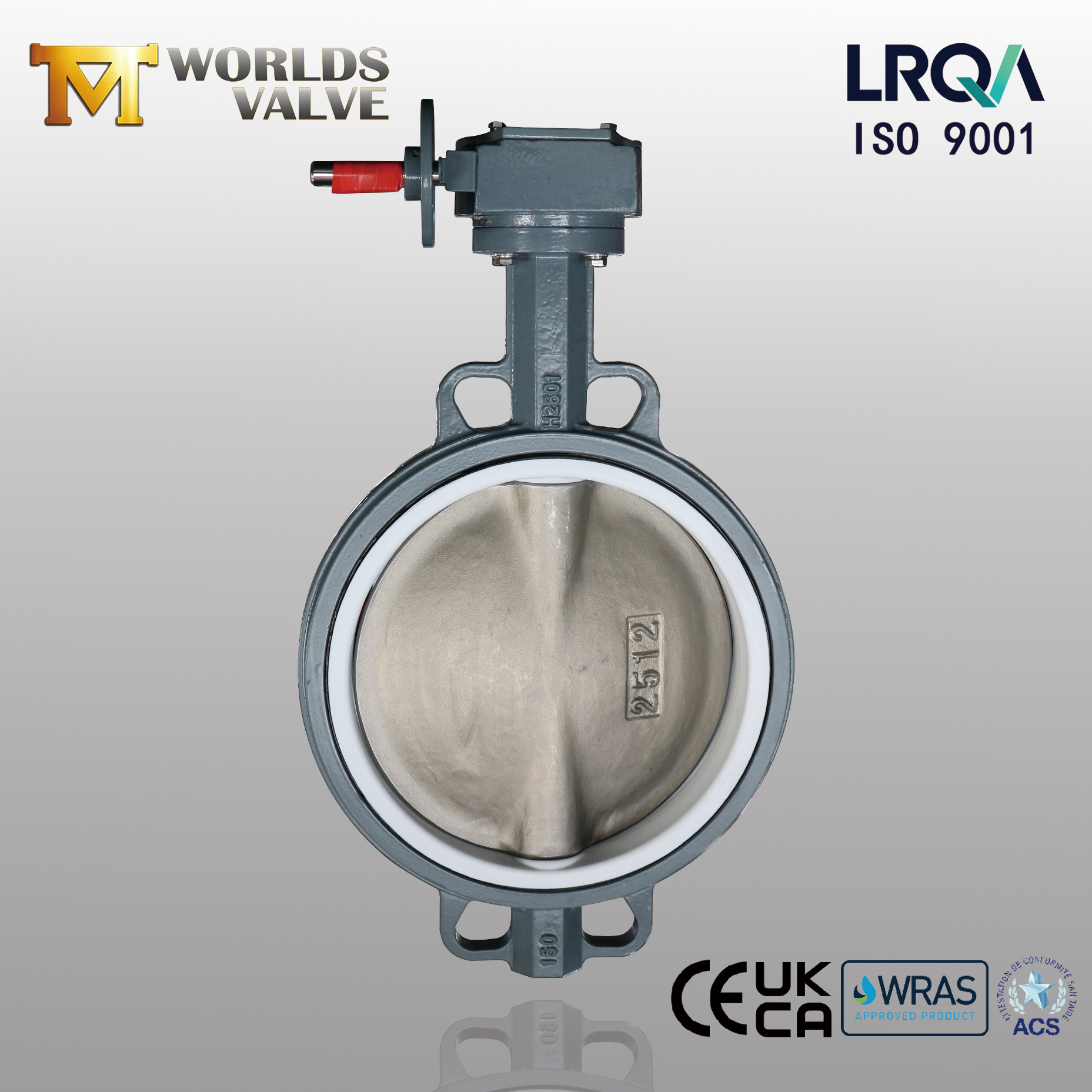

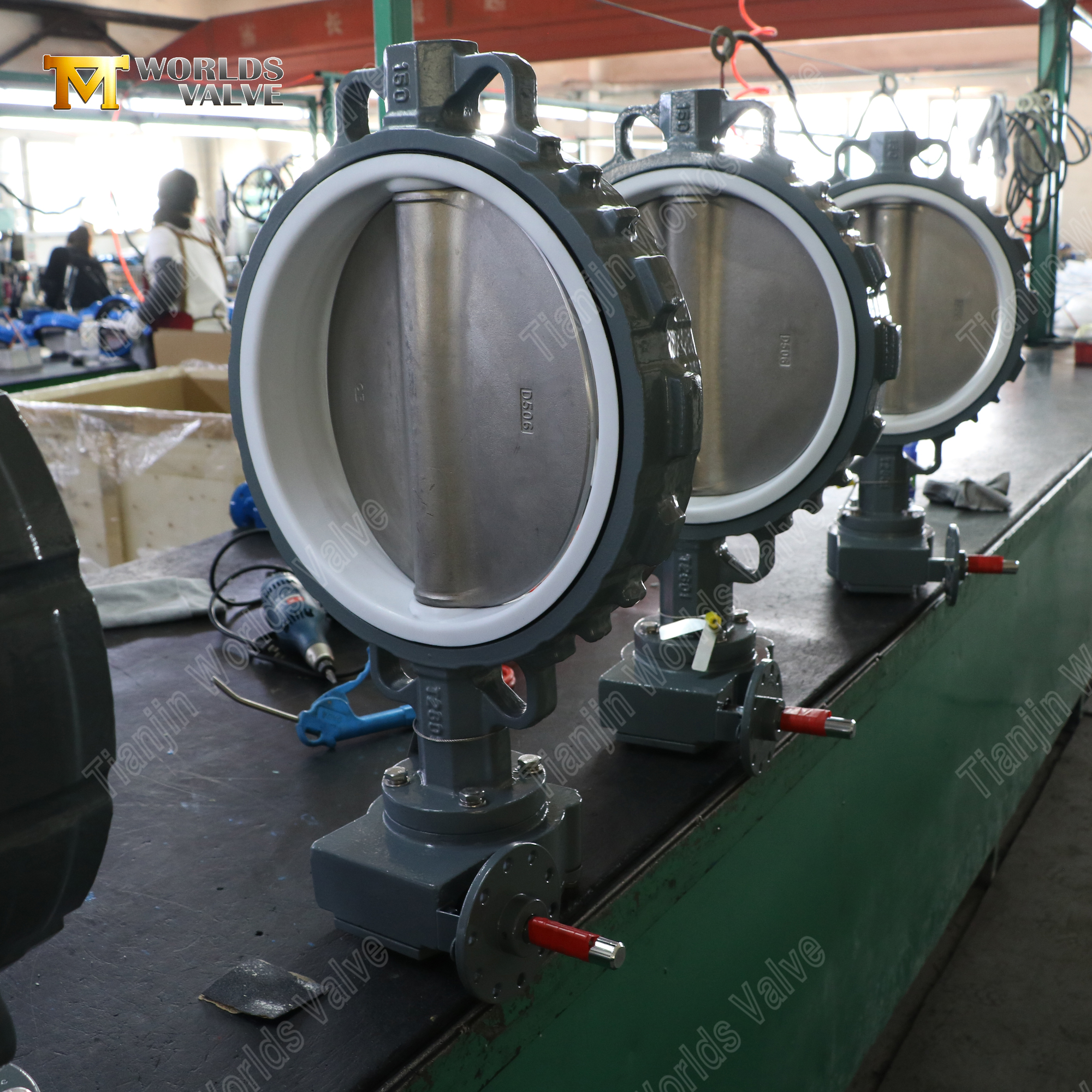

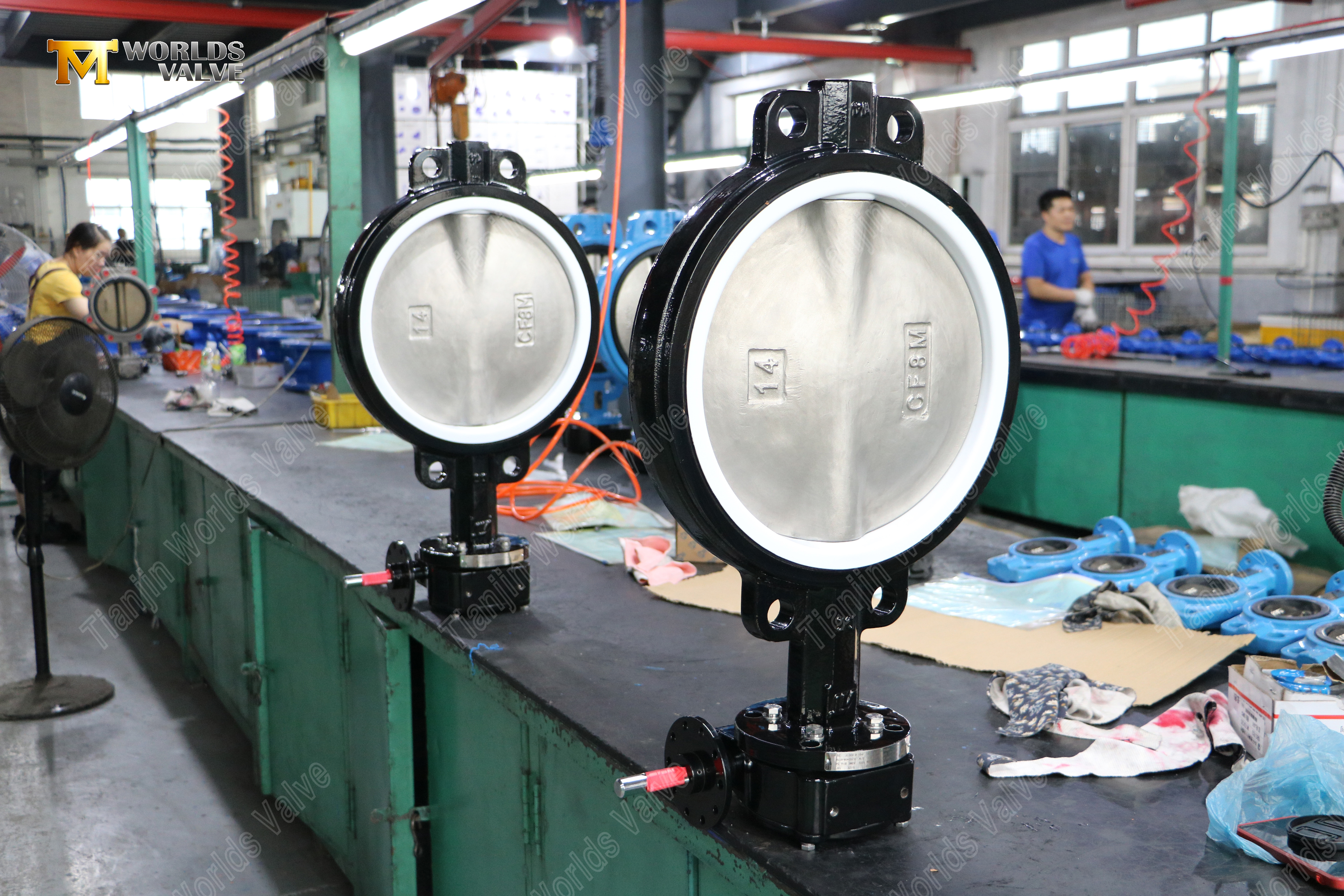

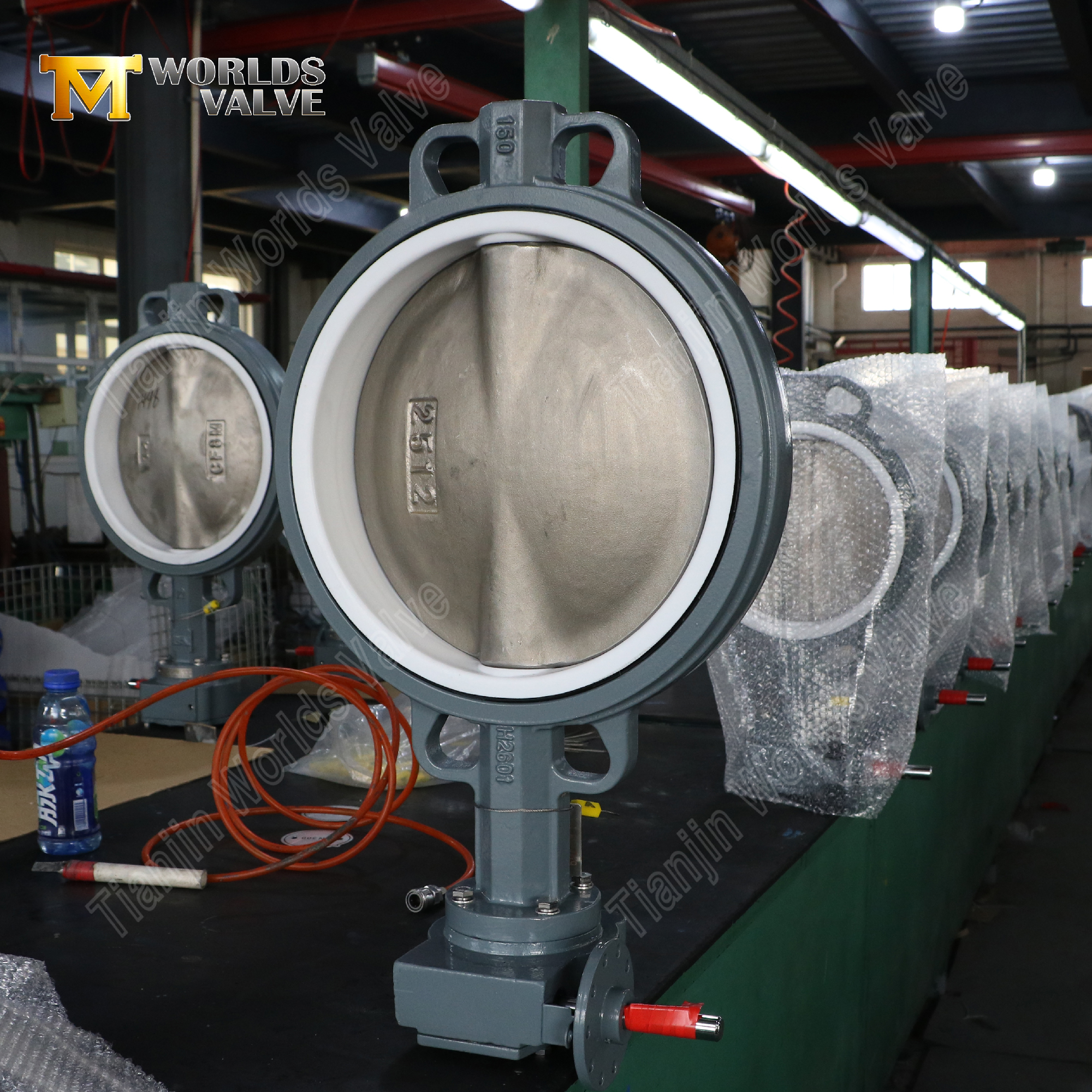

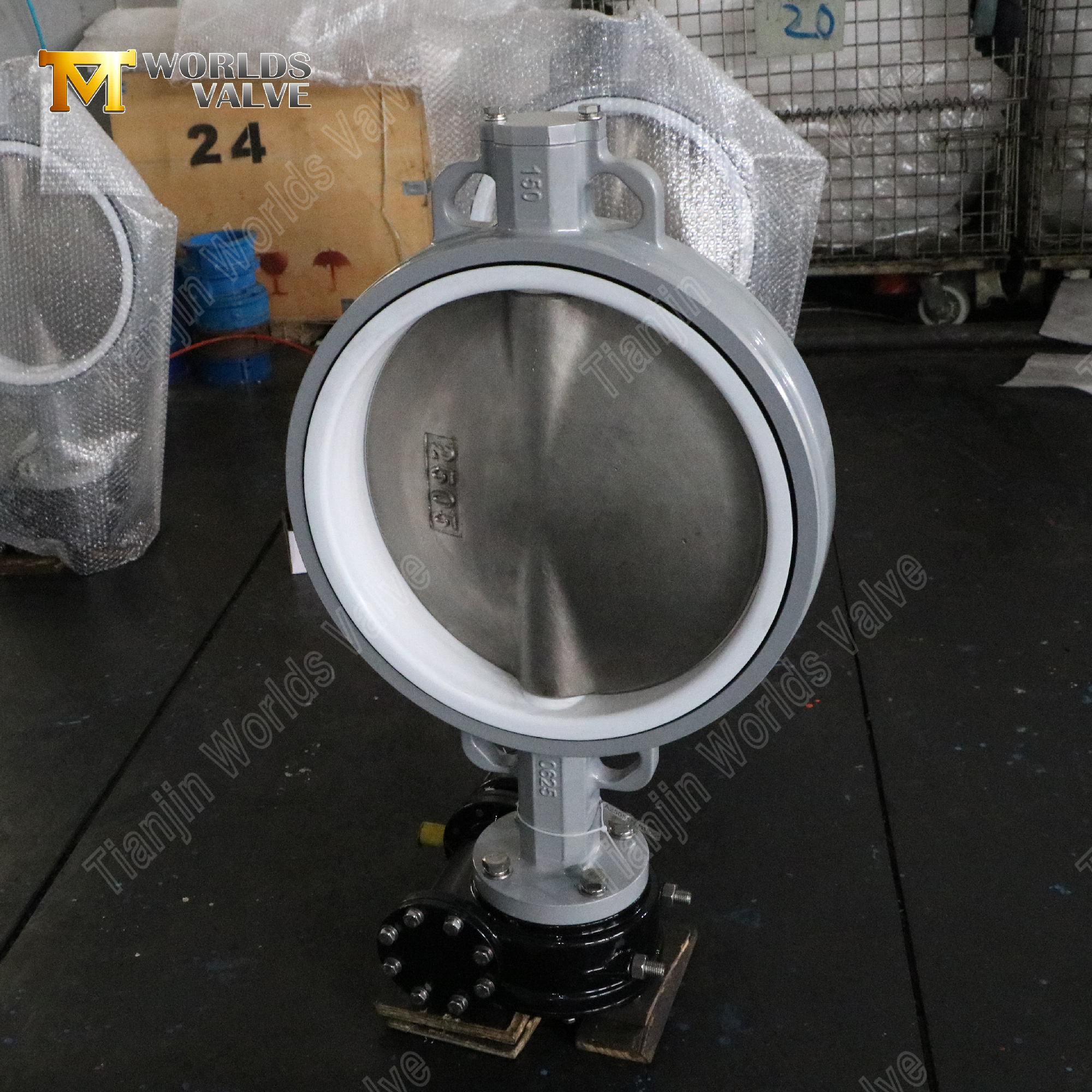

Valf gövdesi GGG40/500-7 sünek demirden dökülmüştür ve dış korozyon koruması için dayanıklı bir epoksi kaplama ile kaplanmıştır. PTFE (politetrafloroetilen) koltuk neredeyse tüm endüstriyel kimyasallara karşı tamamen dirençli olup, çalışma torkunu azaltan ve medyanın yapışmasını önleyen, kendinden yağlamalı, yapışmaz bir yüzey sunar. CF8M (AISI 316) disk, özellikle klorür içeren ortamlarda çukurlaşmaya ve genel korozyona karşı olağanüstü direnç sağlar.
Sonsuz dişli operatörü yüksek mekanik avantaj sağlayarak, daha büyük vana boyutlarında (tipik olarak DN200"den itibaren) bile manuel çalışmayı sorunsuz ve zahmetsiz hale getirir. Şanzıman kendiliğinden kilitlenir ve diski herhangi bir konumda kaymadan güvenli bir şekilde tutar. Dişli mahfazası üzerinde net bir görsel konum göstergesi bulunmaktadır.
Kompakt levha tasarımı, geçmeli cıvatalar kullanılarak standart boru hattı flanşları (EN 1092, ANSI B16.5, vb.) arasında doğrudan kuruluma olanak tanır, yerden, ağırlıktan ve kurulum maliyetinden tasarruf sağlar. Gerektiğinde gelecekte aktüatörün montajı için üst flanş ISO 5211 standartlarına göre işlenebilir.
DN50 - DN600 (2" - 24") arası boyutlarda ve özelleştirilebilir basınç değerlerine (PN10, PN16, Sınıf 150, vb.) sahip bu vana, kimyasal işleme, petrokimya, ilaç, su arıtma ve diğer aşındırıcı servis uygulamaları için güvenilir bir seçimdir.
Çin merkezli güvenilir bir OEM üreticisi olarak, bu valfi kesinlikle müşterinin spesifikasyonlarına göre üretiyoruz; gövde malzemesi, disk malzemesi, basınç derecesi, flanş delme, epoksi rengi ve çalıştırma seçeneklerinin tümü özelleştirilebilir.
Gofret Kelebek Vana | Sfero Döküm Gövde | PTFE Koltuk | CF8M Disk | Dişli Operatörü
Tianjin Worlds Valve Co., Ltd. – Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız
CBF02-TA01 - Detaylı Ürün Bilgisi
1. Üstün Kimyasal Direnç ve Düşük Tork için PTFE Koltuk
PTFE neredeyse tüm asitlere, alkalilere, çözücülere ve oksitleyici maddelere karşı etkisizdir.
Kendinden yağlamalı yüzey çalışma torkunu azaltır ve ortam birikmesini önler.
Geniş bir sıcaklık aralığında (-35°C ila +200°C) kabarcık geçirmez kapatma sağlar.

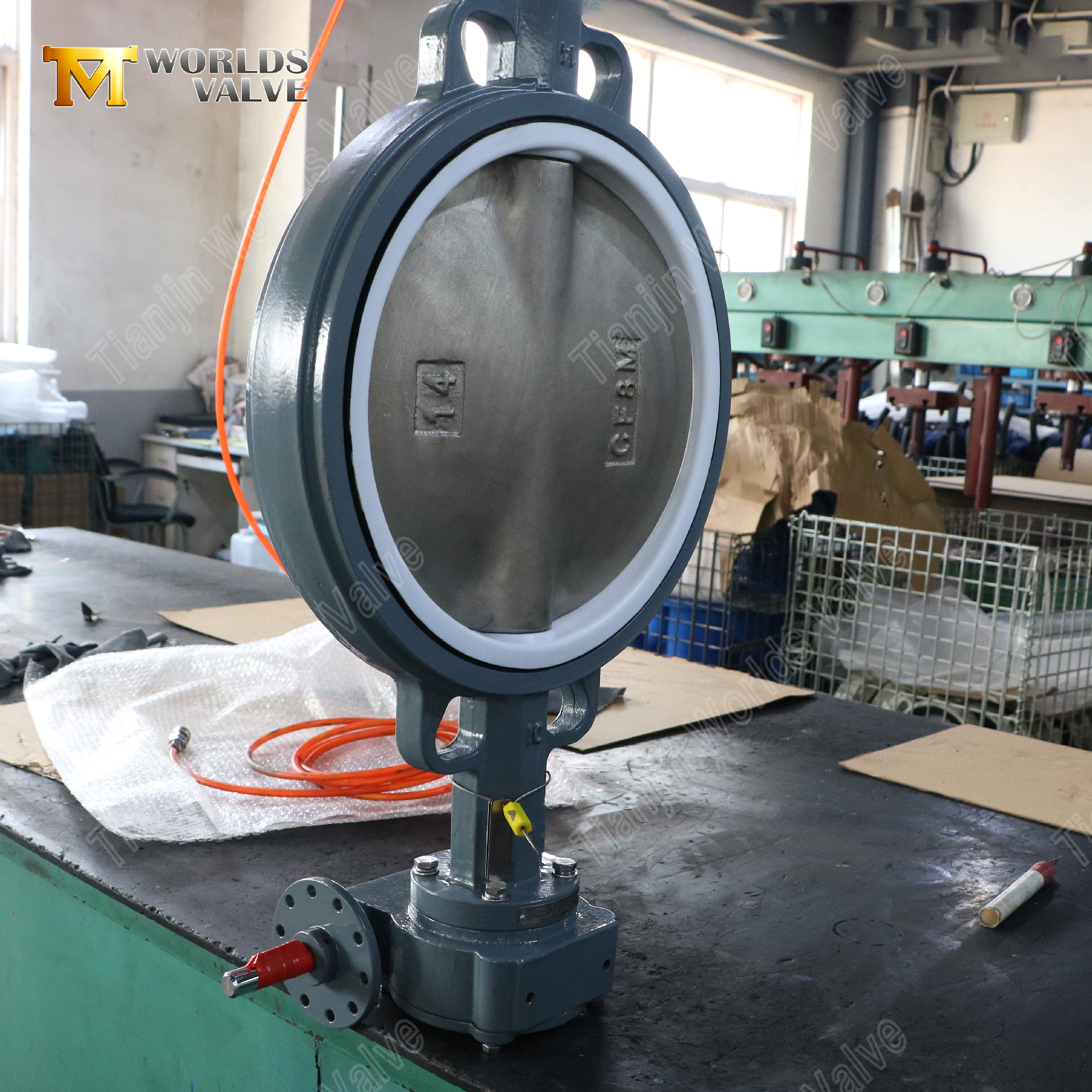

2. Korozyona Dayanıklılık için CF8M Paslanmaz Çelik Disk
CF8M (AISI 316) çukurlaşma, çatlak korozyonu ve genel korozyona karşı mükemmel direnç sunar.
Deniz suyu, tuzlu su, asidik ve klorür açısından zengin ortamlar için uygundur.
Minimum bakımla uzun servis ömrü sağlar.
3. Zahmetsiz ve Güvenli Çalışma için Sonsuz Dişli Operatörü
Yüksek dişli oranı, manüel çabayı azaltır; daha büyük çaplar veya daha yüksek basınçlar için idealdir.
Kendinden kilitleme mekanizması diski herhangi bir açıda kaymadan güvenli bir şekilde tutar.
Görsel konum göstergesi hızlı durum doğrulamasına olanak tanır.
4. Epoksi Kaplamalı Sfero Döküm Gövde
GGG40 sünek demir, yüksek mukavemet, darbe direnci ve yapısal bütünlük sağlar.
Epoksi kaplama (standart 250 µm, herhangi bir RAL rengi mevcuttur) dış korozyona karşı koruma sağlar.
Kompakt levha tasarımı yerden ve ağırlıktan tasarruf sağlar.
5. Özelleştirilebilir OEM Esnekliği
Boyut aralığı DN50-DN600, basınç değerleri PN10/PN16/Sınıf 150.
Müşteri isteğine göre gövde, disk, koltuk malzemeleri değiştirilebilir.
Aktüatör montajı için ISO 5211 üst flanş mevcuttur.
Flanş standartları: EN 1092, ANSI B16.5, AS2129, JIS, vb.

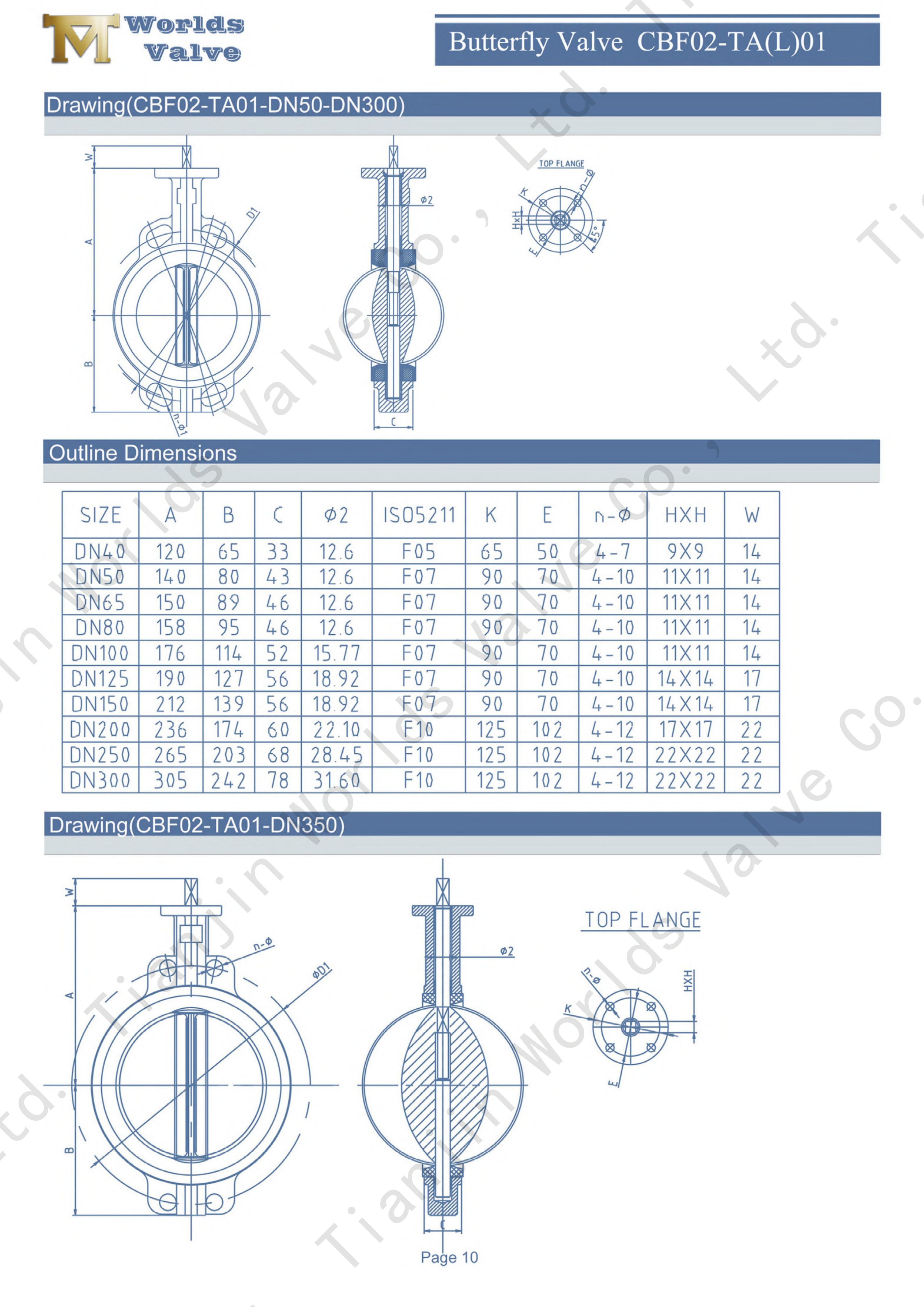

Parametre | Mevcut Seçenekler |
Vana tipi | Gofret Kelebek Vana (CBF02-TA01) |
Nominal boyut | Mevcut Boyutlar(DN50-DN2000) |
Disk malzemesi | CF8M (AISI 316 Paslanmaz Çelik) |
Koltuk malzemesi | PTFE |
Gövde malzemesi | Sfero döküm (epoksi kaplamalı); WCB, CF8, CF8M de mevcuttur |
Epoksi kaplama rengi | Müşteri tarafından seçilebilir (herhangi bir RAL veya özel renk) |
Basınç derecesi | PN10 / PN16 / Sınıf 150 (özelleştirilebilir) |
Üst flanş | Aktüatör montajı için isteğe bağlı ISO 5211 |
Sıcaklık aralığı | -35°C~ +200°C |
Uygulanabilir Medya | Asitler, alkaliler, solventler, deniz suyu, tuzlu su, yüksek saflıkta su, kimyasallar |
Vanaları kesinlikle müşteri spesifikasyonlarına göre üretiyoruz, aynı zamanda malzeme seçimi ve montajı konusunda profesyonel tavsiyeler de sağlıyoruz.
PTFE yataklı valfler ve CF8M disklerle ilgili deneyimimiz, aşındırıcı ve yüksek saflıkta hizmetler için doğru malzeme uygulamasını sağlar.
Malzeme sertifikaları ve test raporları da dahil olmak üzere tüm belgeler her siparişte sağlanır.
ISO 9001 sertifikalı tesisimiz, istek üzerine CE, UKCA, WRAS ve ACS gibi sertifikalarla küresel ihracatı desteklemektedir.
Rekabetçi bir fiyat teklifi almak veya fabrikamızı ziyaret etmek için sizi bizimle iletişime geçmeye davet ediyoruz. Ekibimiz proje gereksinimlerinizi tartışmaya, teknik destek sunmaya ve üretim yeteneklerimizi ilk elden göstermeye hazırdır.
