CBF04-TF01
OEM | ODM | WDS
| Miktar： | |
|---|---|

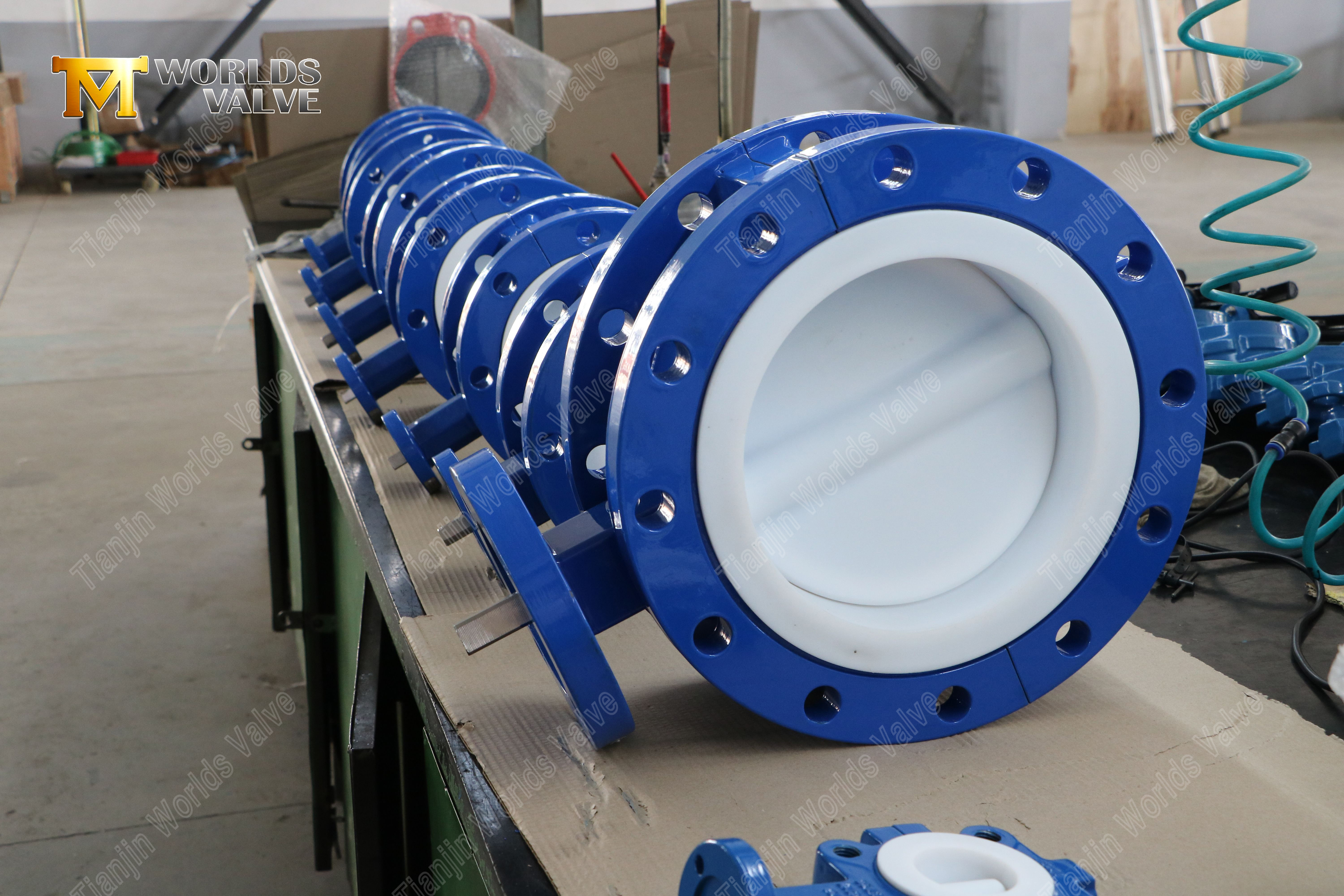

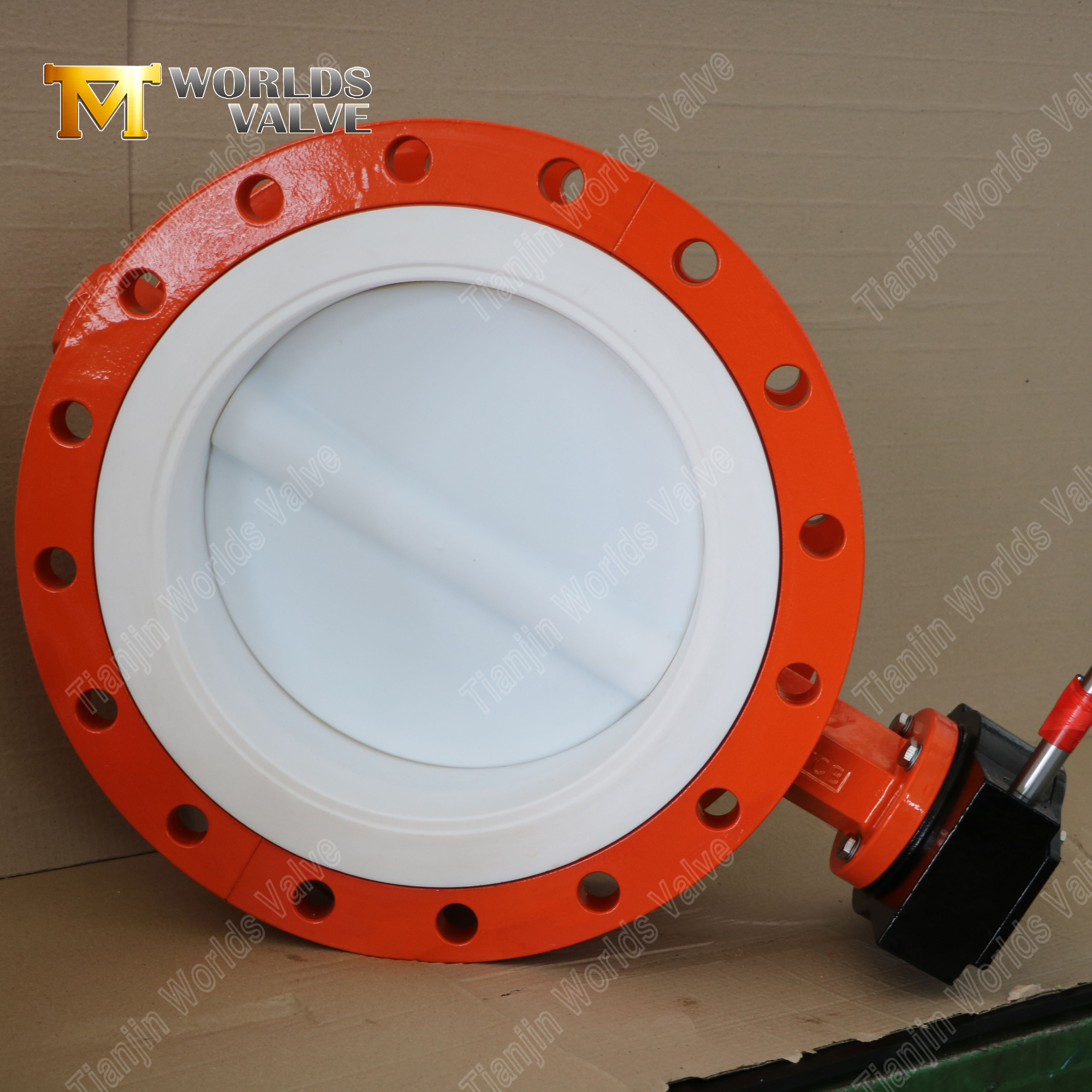

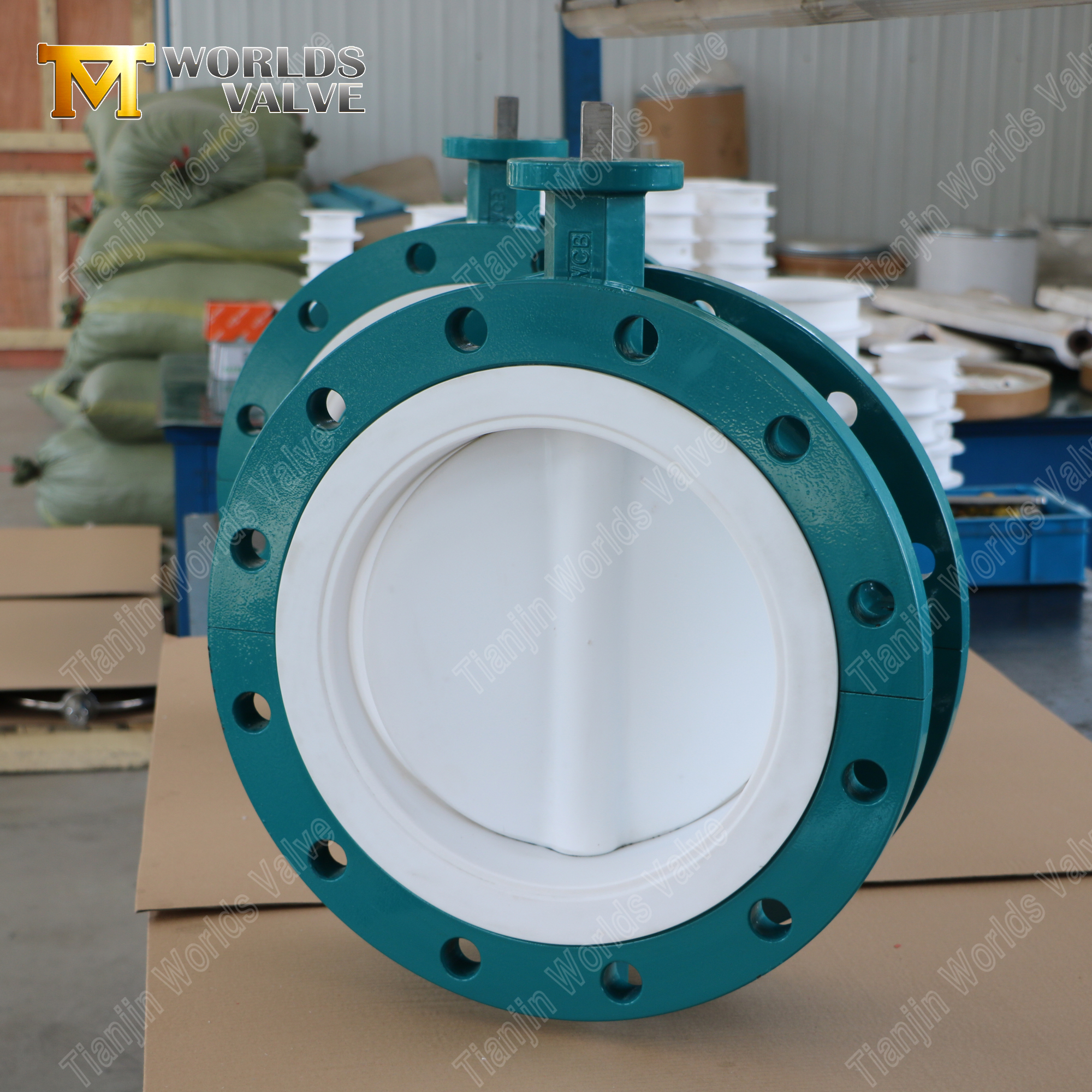

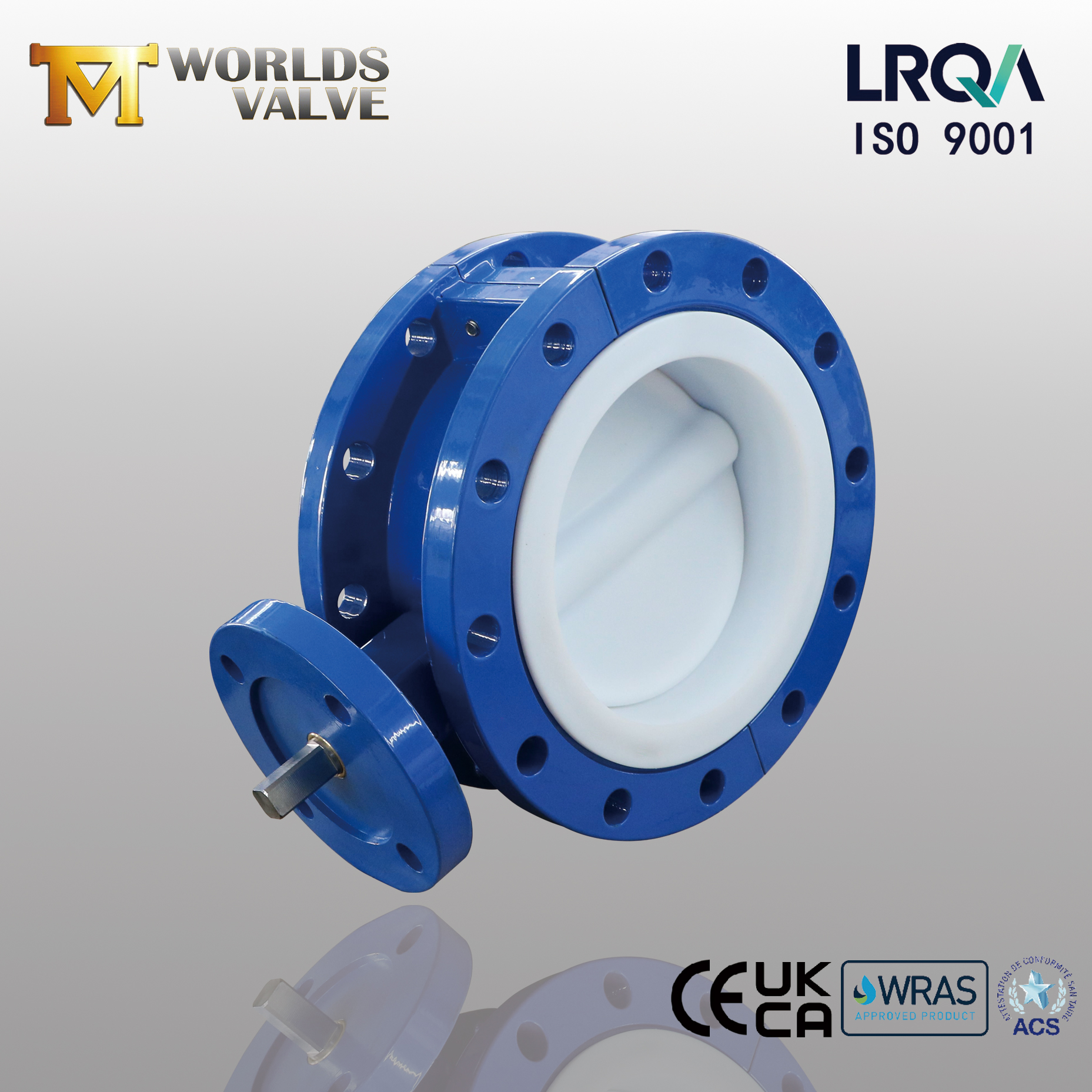

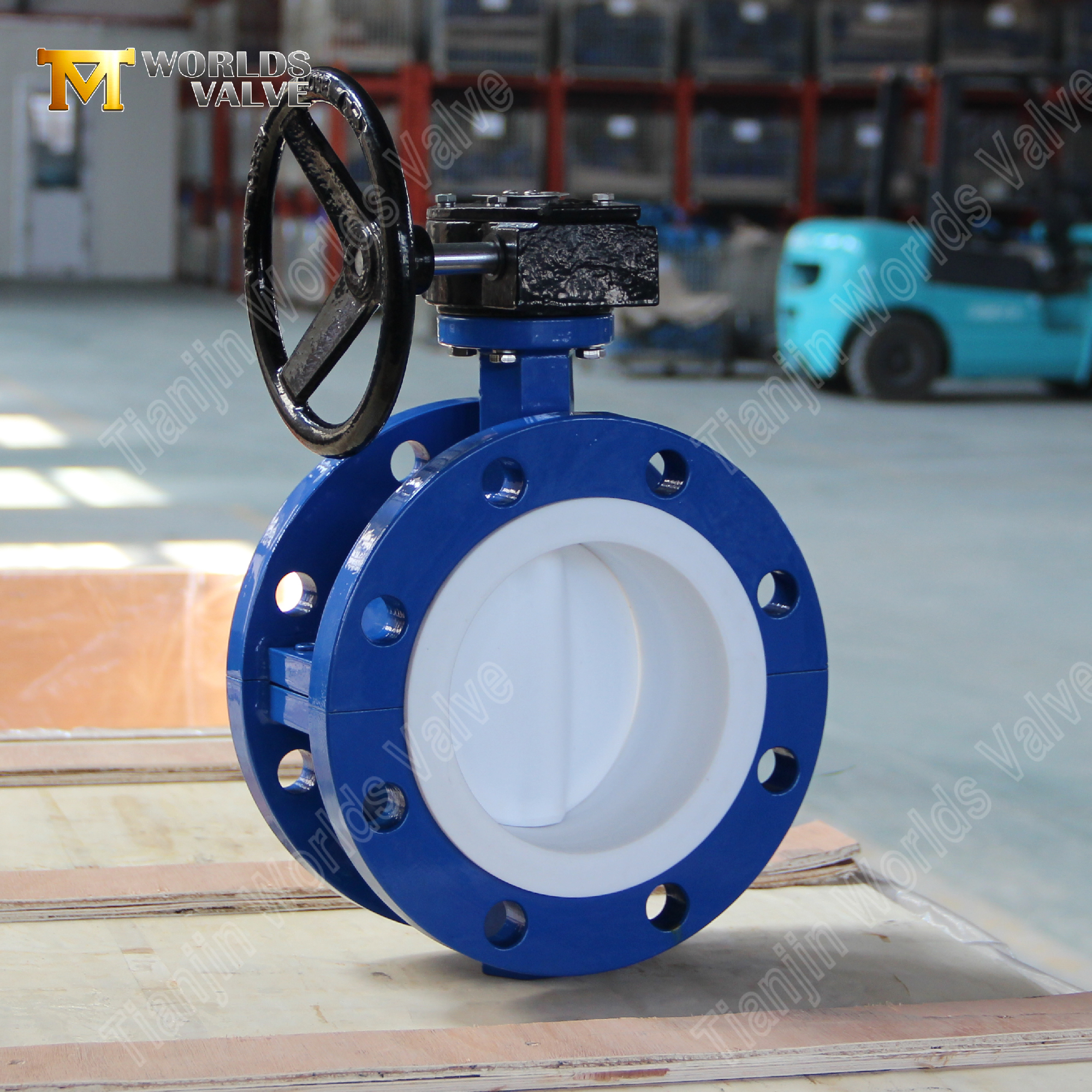

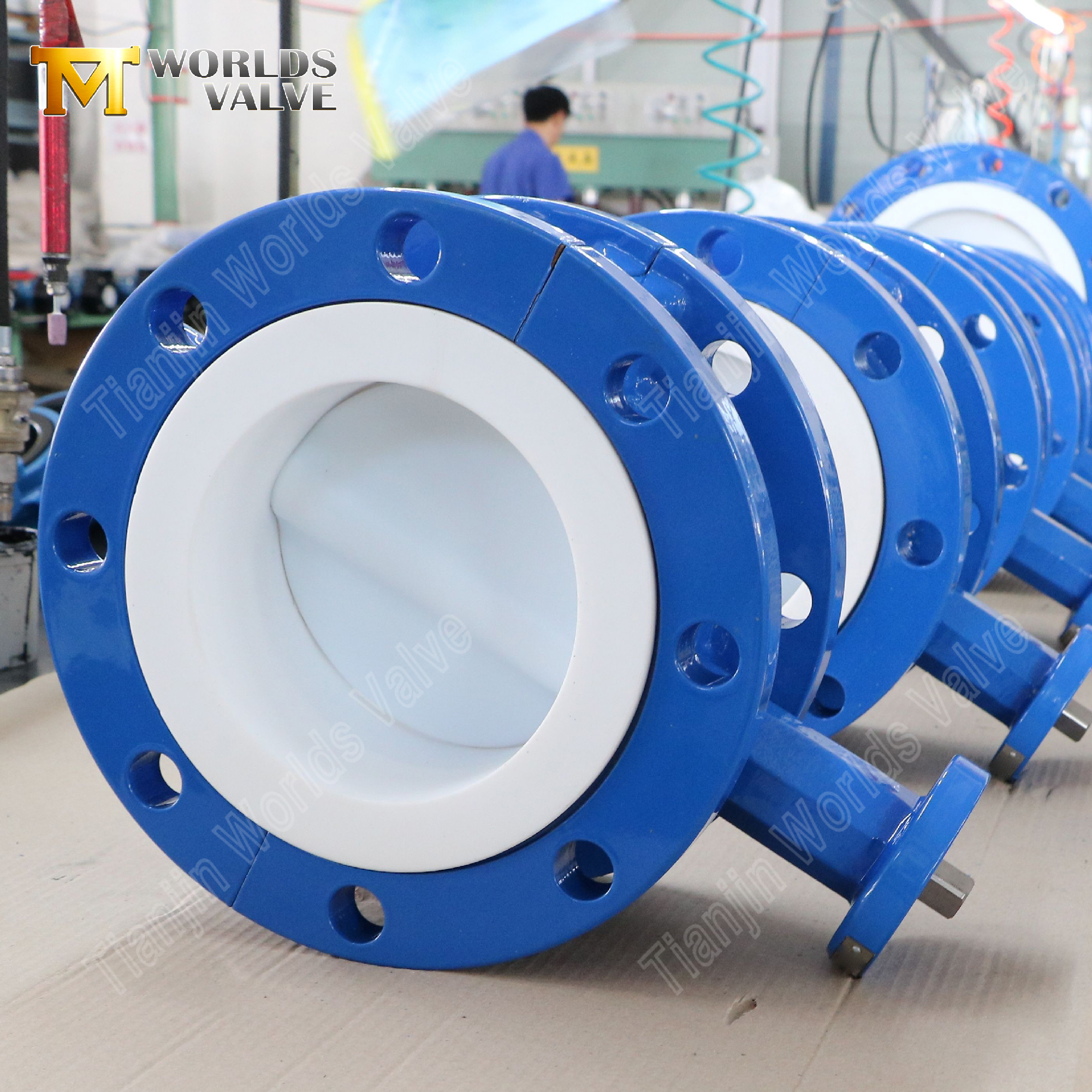

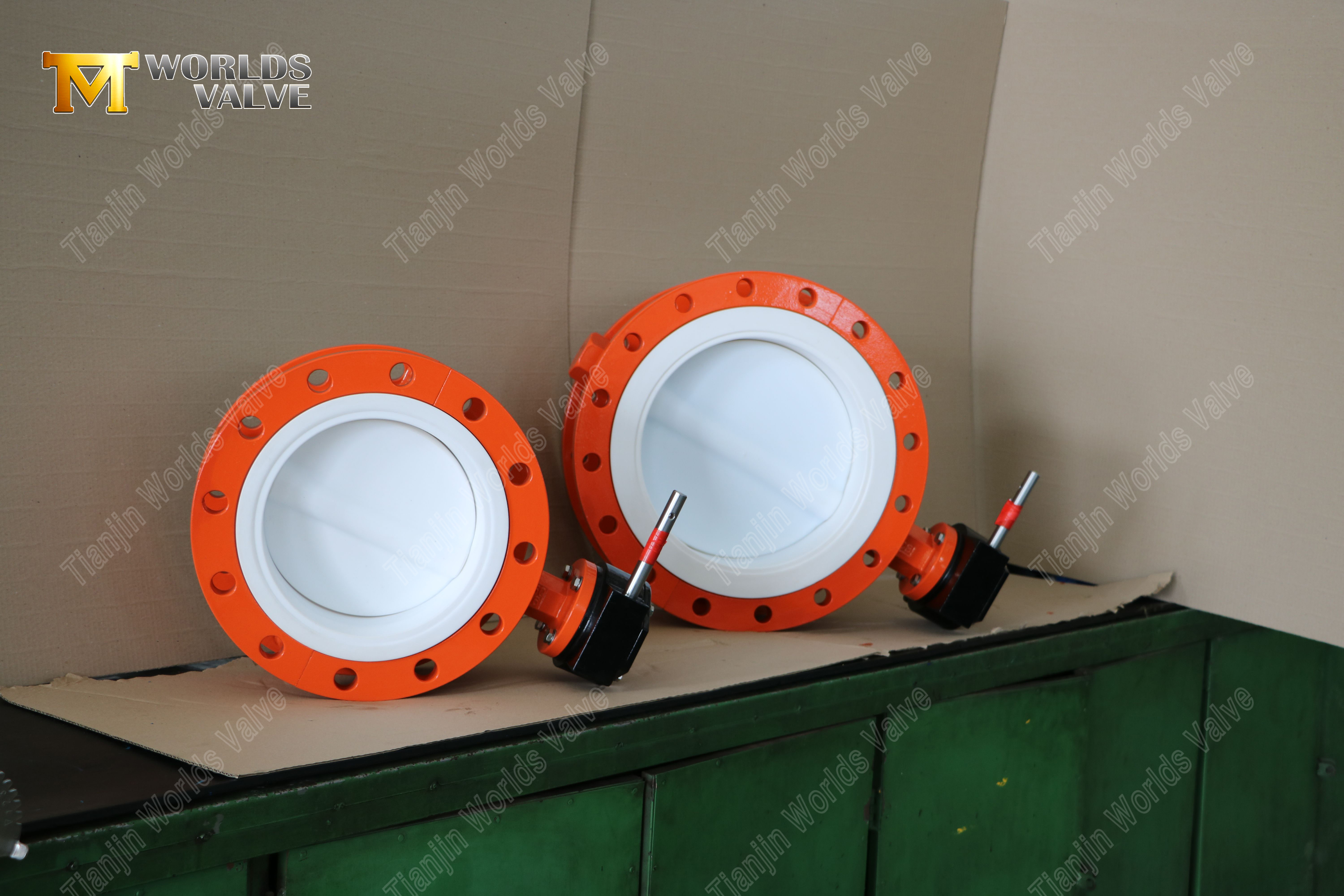

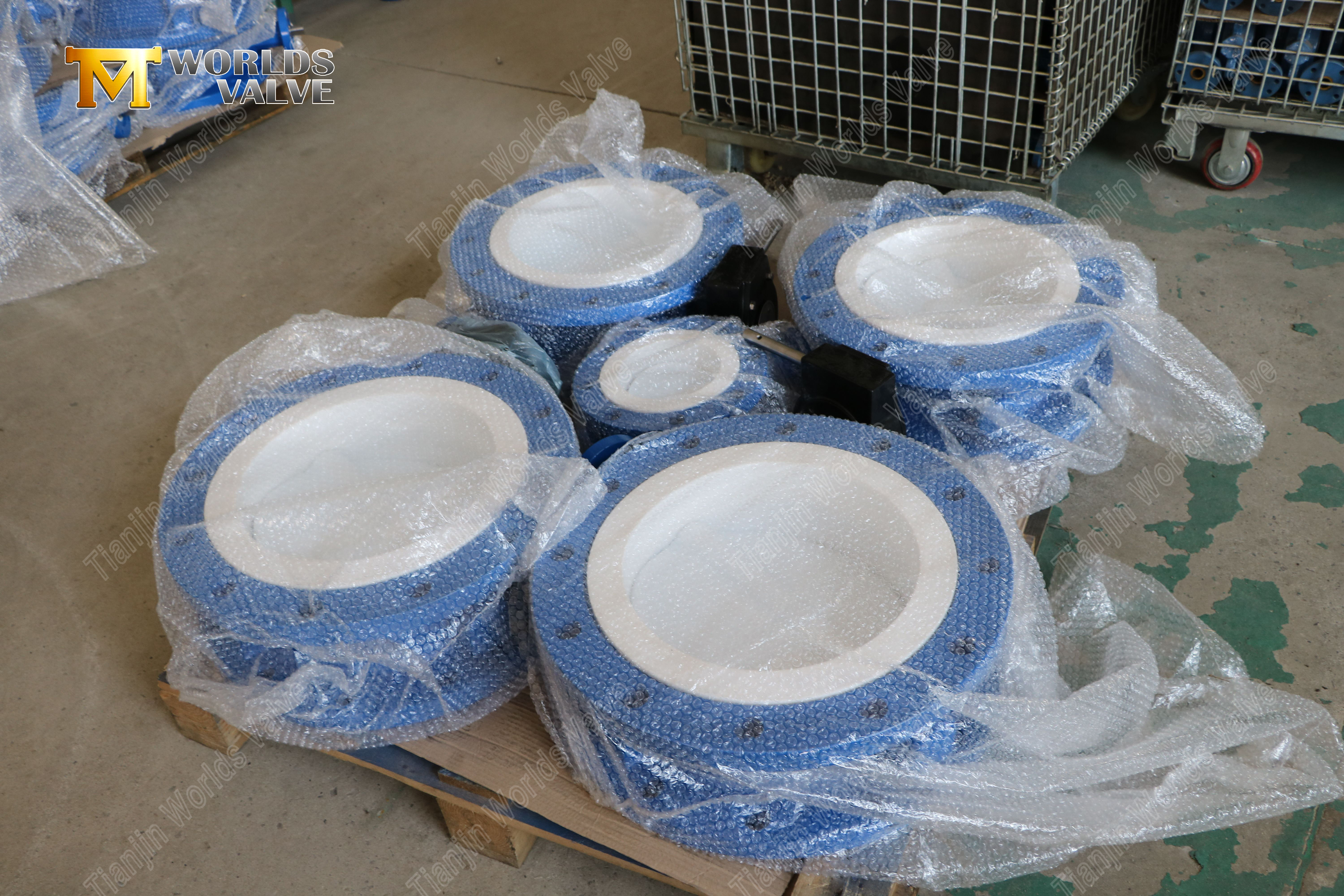

PTFE Astarlı Flanşlı Kelebek Vanalar Aşınmaya Dirençli | Üstün Aşınmaya Karşı Koruma Çözümü
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA ve WRAS Sertifikalı Üretici
CBF04-TF01--Kullanım ve Bakım Kılavuzu İNDİR
1. Güçlendirilmiş PTFE Astar Sistemi
Geliştirilmiş Kalınlık Tasarımı: Yüksek aşınma bölgelerindeki 3-4 mm PTFE astar, %40 konsantrasyona kadar katı parçacıklara karşı üstün aşınma direnci sağlar
Komple Medya İzolasyonu: Tam gövdeli PTFE kapsülleme, metalin aşındırıcı ve korozif ortamlarla temasını önler
Sıcaklık Dayanıklılığı: Sürekli aşındırıcı serviste astar bütünlüğünü **-35°C'den 200°C**'ye kadar korur
2. Flanşlı Bağlantı Güvenilirliği
Sağlam Flanş Tasarımı: ANSI B16.5 Sınıf 150# veya DIN EN 1092-1 PN16, güçlendirilmiş boyun yapısına sahip flanşlar
Güvenli Montaj: Tırtıklı flanş yüzeyleri, basınç dalgalanmaları ve titreşim altında contanın patlamasını önler
Bakım Erişimi: Cıvatalı flanş bağlantısı, kolay iç inceleme ve bileşen değişimi sağlar
3.Aşınmaya Dayanıklı Yapı
Aşınma Bölgesi Takviyesi: Disk kenarları ve yuva temas alanlarındaki ek PTFE kalınlığı, standart astarlı valflere kıyasla servis ömrünü %200 uzatır
Parçacık Sapması Tasarımı: Optimize edilmiş disk geometrisi, aşındırıcı parçacıkları kritik sızdırmazlık yüzeylerinden uzağa yönlendirir
Yüzey Sertliği: Dolgu takviyeli PTFE astar, aşınma direncini artırmak için Shore D 65 sertliğine ulaşır
4. Gelişmiş Sızdırmazlık Teknolojisi
Sıfır Sızıntı Performansı: PTFE'den PTFE'ye oturma sistemi, EN 12266-1 Sınıf A kabarcık geçirmez kapatma standardını karşılar
Aşınmayı Dengeleyen Tasarım: Esnek PTFE oturma yeri, aşınma meydana geldiğinde sızdırmazlık bütünlüğünü korur
Yangına Dayanıklı Seçenek: Acil kapatma için API 607 uyumlu ikincil metal contalarla mevcuttur

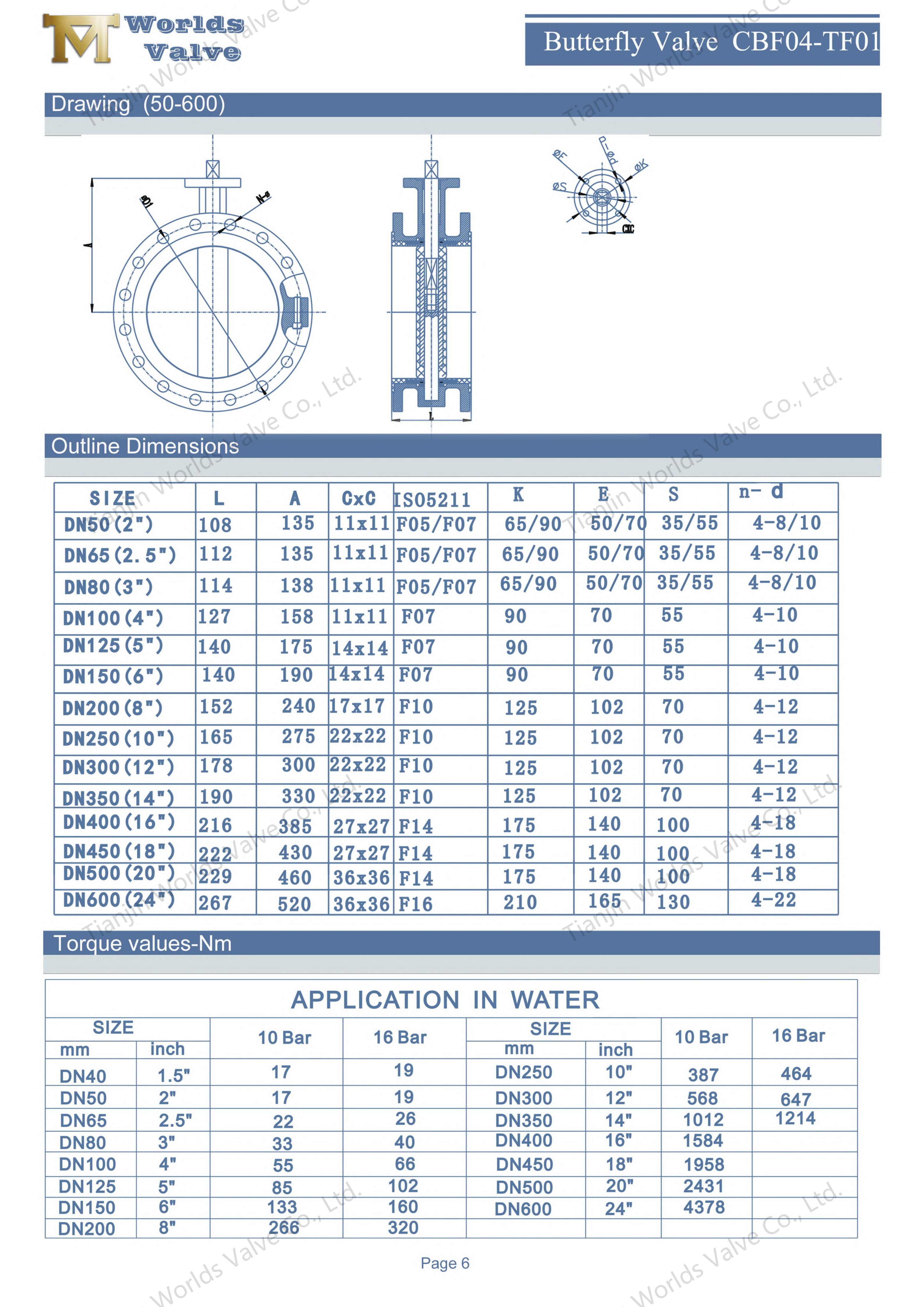

Boyut | DN50-DN250 | DN300-DN600 |
Maksimum Çalışma basıncı | 16Bar | 10bar |
Çalışma Sıcaklığı | -35°C~+200°C(basınca, ortama ve malzemeye bağlı olarak) | |
Uygun Ortam | Et Suyu, Atık Su, kanalizasyon, deniz suyu, hava, buhar, gıda, yağlar, ilaç, alkaliler, tuz vb. | |
Üst Flanş | ISO5211 (müşteri ihtiyacına göre) | |
Tasarım Standardı | EN593 BS5155 | |
Yüz Yüze | DIN558-1 API609 DIN3202 F16 ISO5752 BS5155 | |
Test Denetimi | EN12266-1 ISO5208 API598 | |
Flanş Konaklama | ASME B16.1 125LB ASME B16.5 150LB BS4504 DIN2501 ISO7005 EN1092 | |
İsim | Malzeme |
Vücut | Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz |
Disk | Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz |
Şaft | Paslanmaz Çelik Monel K500 |
Seat | BUNA NBR EPDM VİTON PTFE TEFLON HEPDM neopren Hypalon Doğal kauçuk |
Madencilik ve Maden Hazırlama: Atık bulamacı, cevher işleme ve konsantre taşıma
Kimyasal İşleme: Aşındırıcı kimyasal bulamaçlar, katalizör kullanımı ve pigment üretimi
Atık Su Arıtma: Kum giderme, çamur elleçleme ve aşındırıcı atık su kontrolü
Güç Üretimi: FGD bulamaç sistemleri, kül taşıma ve taban külü taşıma
Kağıt Hamuru ve Kağıt: Stok hazırlama, kaplama bulamaçları ve geri dönüştürülmüş elyaf işleme
Çelik ve Metaller: Kireç bulamacı, kireç giderme hatları ve aşındırıcı atık akışları
Uzatılmış Hizmet Ömrü: Kritik aşınma alanlarındaki güçlendirilmiş PTFE astar, aşındırıcı hizmetlerde 2-3 kat daha uzun ömür sağlar
Çift Koruma: En zorlu uygulamalar için birleşik aşınma ve korozyon direnci
Daha Az Bakım: Sağlam yapı ve aşınmaya dayanıklı tasarım, arıza süresini ve değiştirme maliyetlerini en aza indirir
Küresel Uyumluluk: CE, UKCA ve WRAS sertifikaları uluslararası pazarlarda kabul görmenizi sağlar
Özel Mühendislik: Özel astar formülasyonları, kalınlık profilleri ve aşınmaya dayanıklı geliştirmelerle mevcuttur
Teknik Uzmanlık: Aşındırıcı uygulama analizi ve aşınmaya karşı koruma çözümleri için mühendislik desteği
Aşırı aşındırıcı ve aşındırıcı hizmetler için özel olarak tasarlanan bu PTFE astarlı flanşlı kelebek vanalar, hem aşınma hem de korozyon direncinin kritik olduğu madencilik, kimyasal işleme ve endüstriyel uygulamalarda aşınmaya karşı eşsiz koruma ve güvenilirlik sağlar.
