CBF04-TA01
OEM|ODM
| Miktar： | |
|---|---|
1. PTFE Astar Teknolojisi
Komple Medya İzolasyonu: Hem yuva hem de disk yüzeyleri saf PTFE ile tamamen kapsüllenmiştir ve tüm pH spektrumunda (0-14) asitlere, alkalilere ve solventlere karşı kapsamlı koruma sağlar
Sıcaklık Dayanıklılığı: -30°C'den 180°C'ye kadar sızdırmazlık bütünlüğünü bozulmadan korur
2. Gofret Alanı Optimizasyonu
Kompakt ve Hafif：Lug tipi vanalara kıyasla ağırlıkta ve montaj alanında %45 azalma
Basitleştirilmiş Kurulum：ANSI B16.5 veya DIN EN 1092-1 flanşları arasında ek donanıma gerek kalmadan doğrudan montaj
Maliyet Verimliliği: Üstün performansı korurken malzeme ve kurulum maliyetlerini düşürün
3. Sıfır Sızıntı Performansı
Uzatılmış Hizmet Ömrü: PTFE'den PTFE'ye sızdırmazlık, aşındırıcı ortamlarda 50.000'den fazla döngü boyunca güvenilir çalışma sağlar
Kabarcık Geçirmez Sızdırmazlık: 1,5×PN16 test basıncında EN 12266-1 Sınıf A kapatma standartlarına ulaşır
4. Bakım Gerektirmeyen Çalışma
Kendinden Yağlamalı Tasarım: PTFE yüzeyler doğal yağlama sağlayarak çalışma torkunu %40 azaltır
Korozyona Karşı Dayanıklılık: Korozyona bağlı bakım ve değiştirme maliyetlerini ortadan kaldırır
Hızlı İnceleme: Bölünmüş gövde tasarımı seçeneği, boru hattı bağlantısı kesilmeden kolay dahili erişim sağlar
Modeli | CBF04-TA01 |
Boyutlar | DN50-DN900 |
Basınç Sınıfı | PN10 (10bar) PN16 (16bar) |
Tasarım | API609 EN593 BS5155 MSS SP-67 |
Test Denetimi | API598 ISO5208 EN12266-1 |
Flanş Bağlantısı | ASME B 16.1 125LB ASME B 16.5 150LB BS4504 DIN2501 ISO7005 EN1092 |
ÜST Flanş | ISO5211 (müşterinin ihtiyaçlarına göre) |
Yüz yüze | DIN558-1 API609 DIN3202 K1 ISO5752 BS5155 |
Kimyasal İşleme: Konsantre asitler, klor-alkali ve agresif solvent kullanımı
İlaç: CIP/SIP sistemleri, yüksek saflıkta su ve API üretimi
Su Arıtma: Kimyasal dozaj, filtreleme sistemleri ve atık su kontrolü
Yarı iletken: Ultra saf kimyasal dağıtım ve yüksek saflıkta gaz sistemleri
Kağıt Hamuru ve Kağıt: Ağartma kimyasalları, klor dioksit ve aşındırıcı hamurlaştırma sıvıları
Metal Kaplama: Elektrokaplama çözümleri, dekapaj asitleri ve aşındırma kimyasalları
Tam Korozyon Koruması: Hem koltukta hem de diskte çift PTFE astar, tam medya izolasyonu sağlar
Sıfır Kirlilik: FDA uyumlu malzemeler hassas uygulamalarda ürünün kirlenmesini önler
Alan Verimliliği: Kompakt levha tasarımı kalabalık boru sistemlerinde kurulumu optimize eder
Uzun Süreli Güvenilirlik: 50.000'den fazla çevrim ömrü toplam sahip olma maliyetini azaltır
Küresel Uyumluluk: CE, UKCA ve FDA sertifikaları uluslararası kabulü garanti eder
Özel Çözümler: Modifiye edilmiş astarlar, özel malzemeler ve özel boyutlar mevcuttur

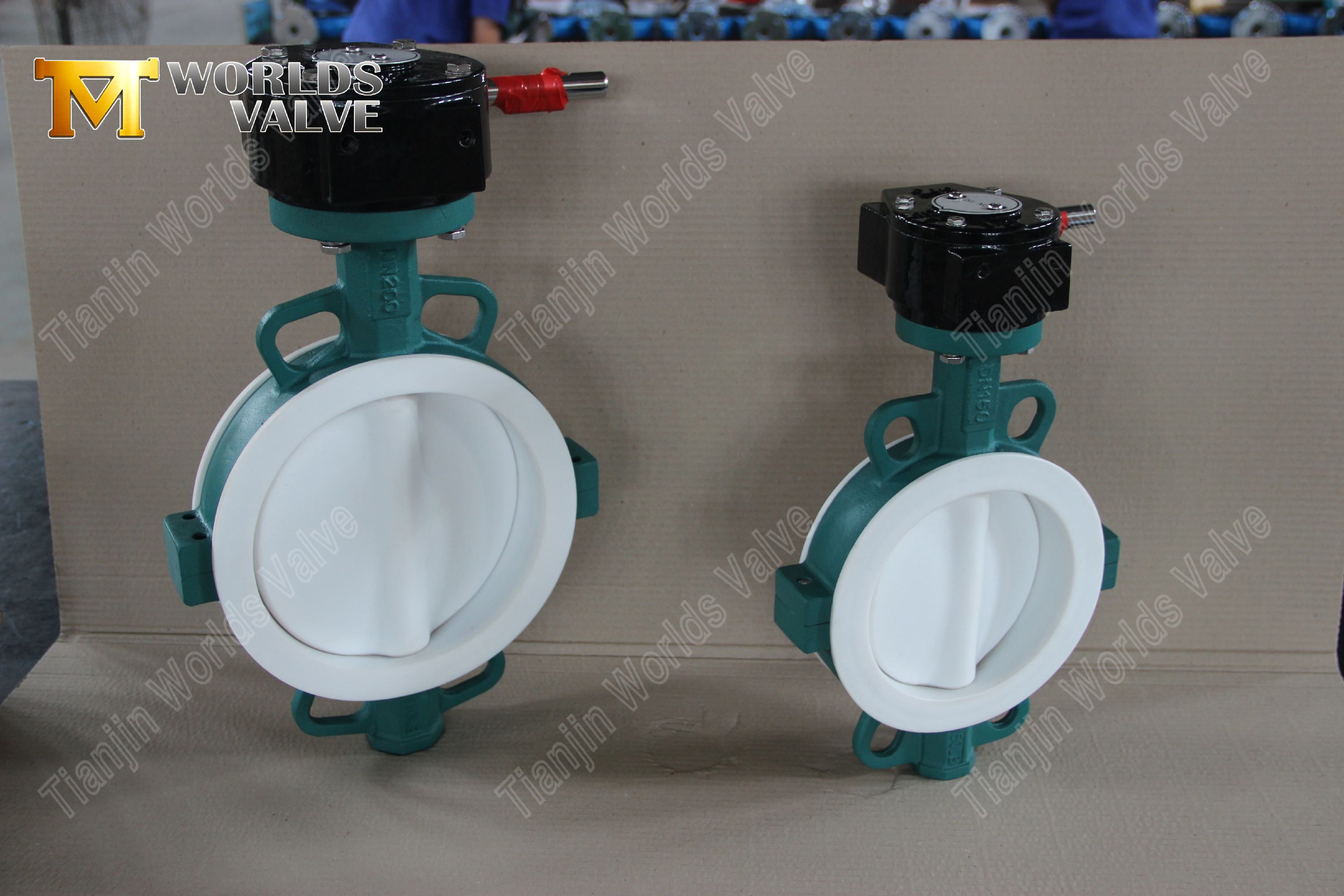

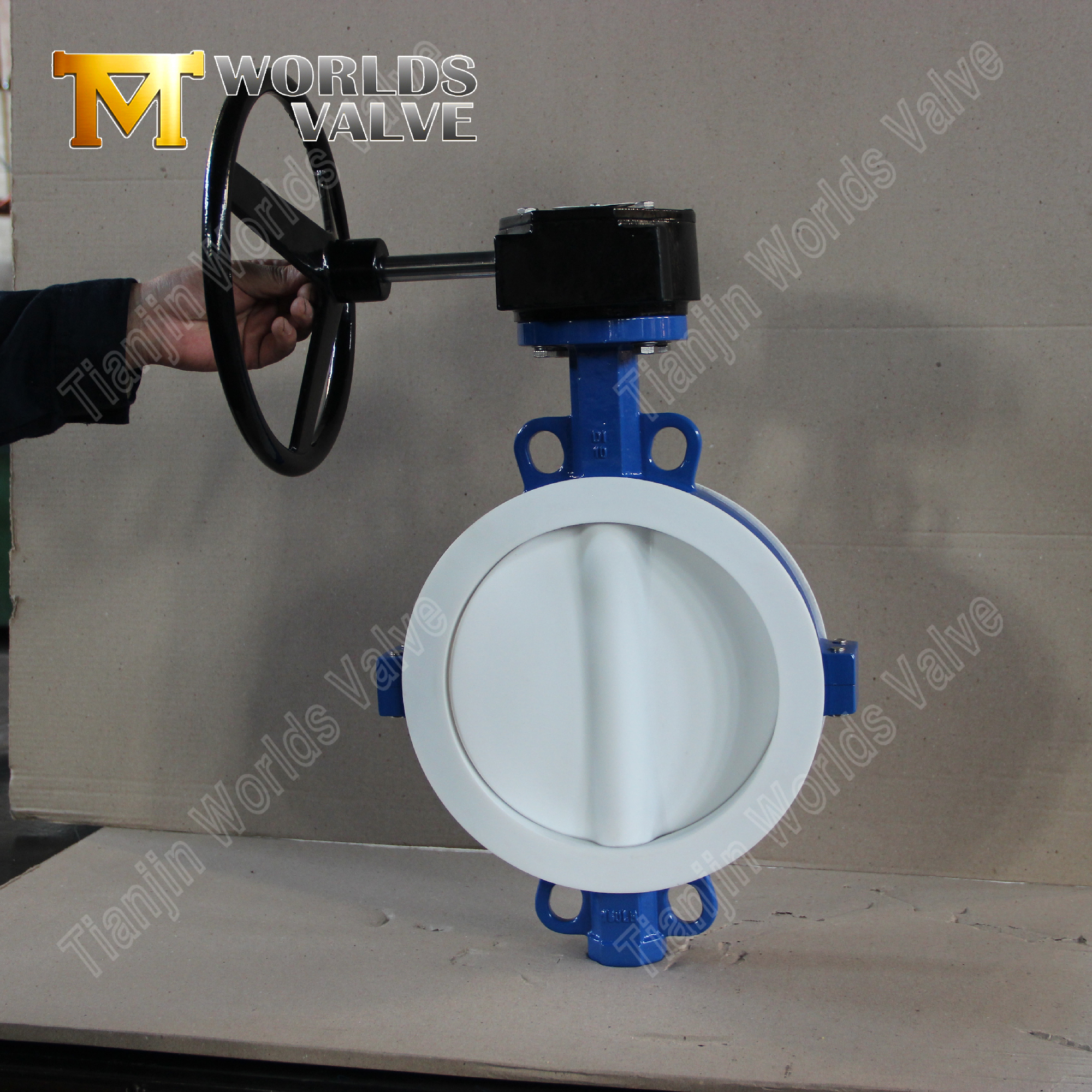

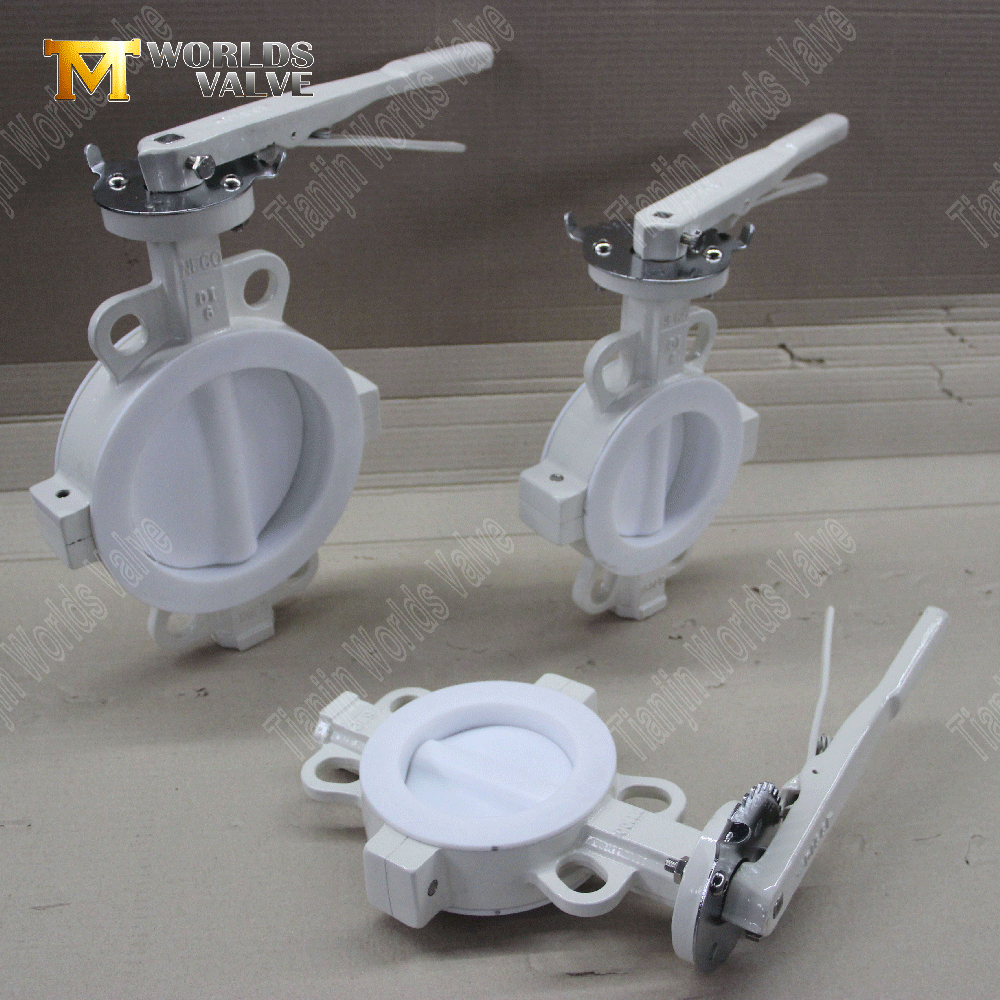

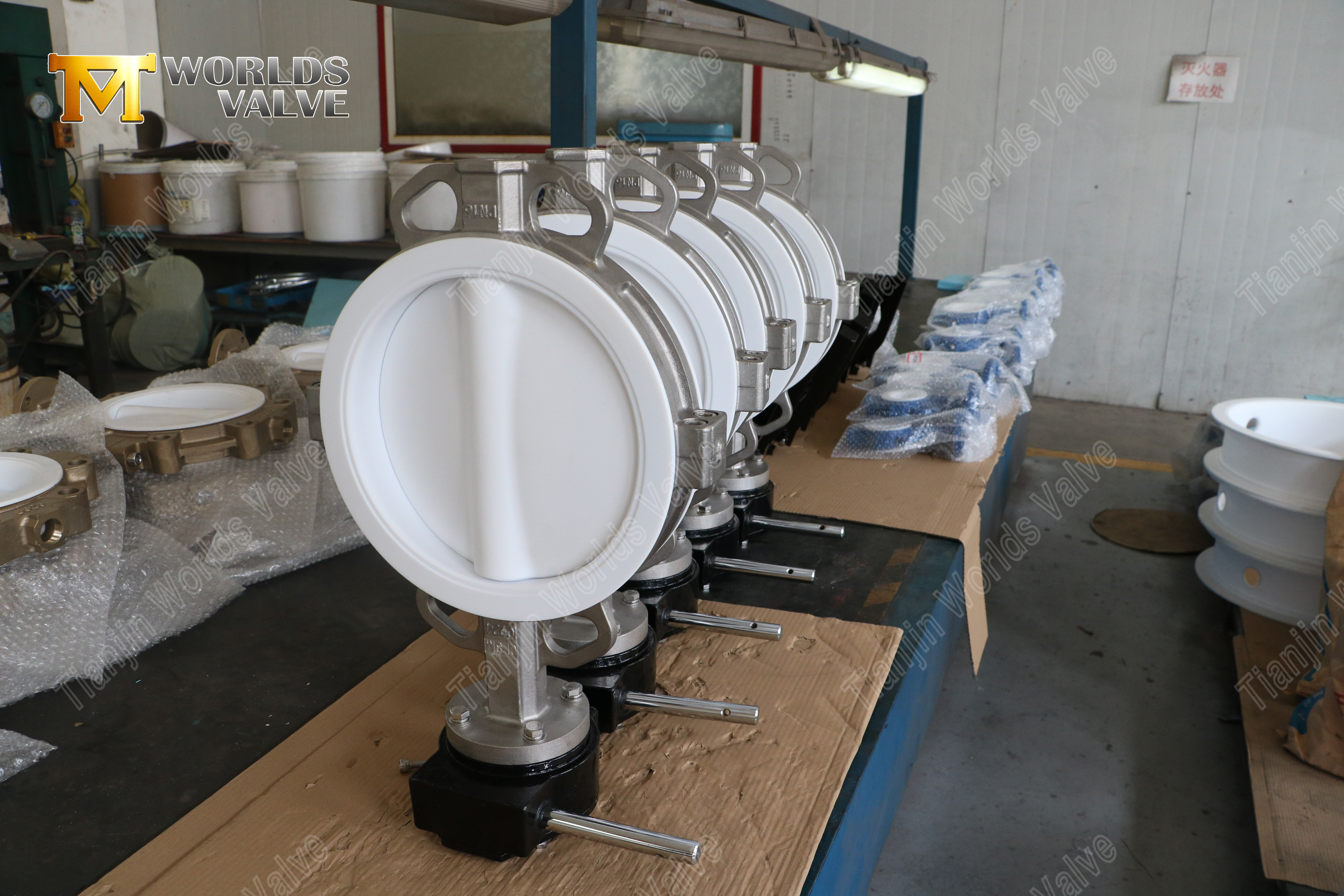

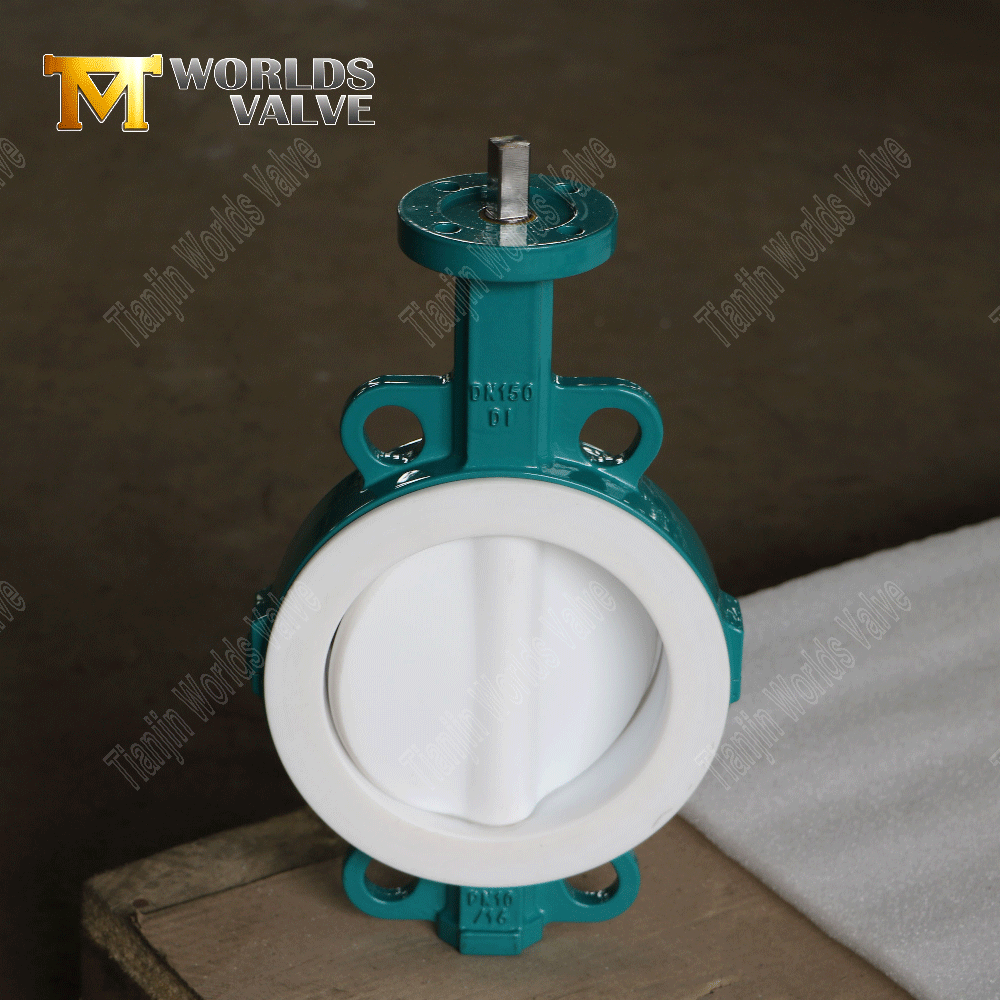

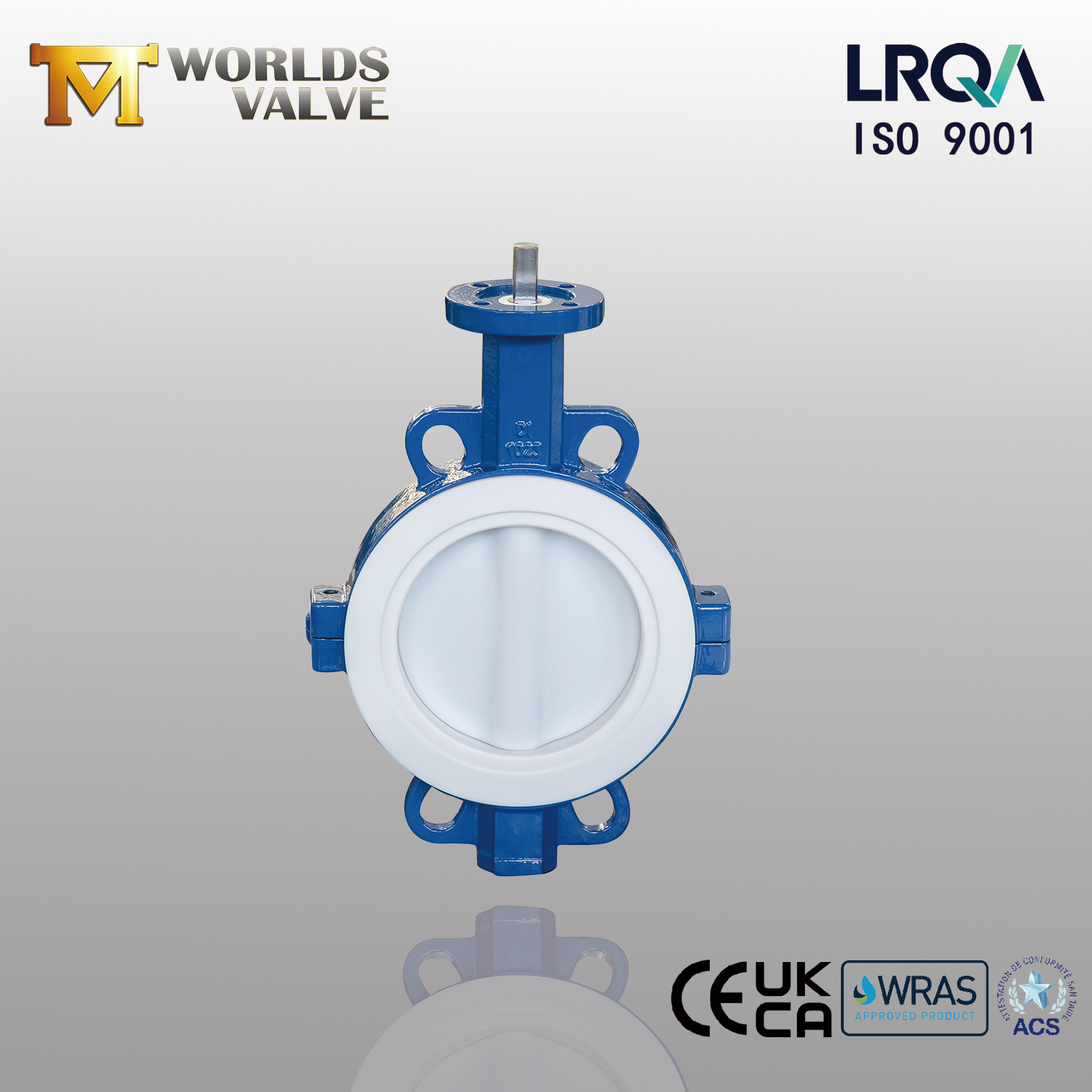

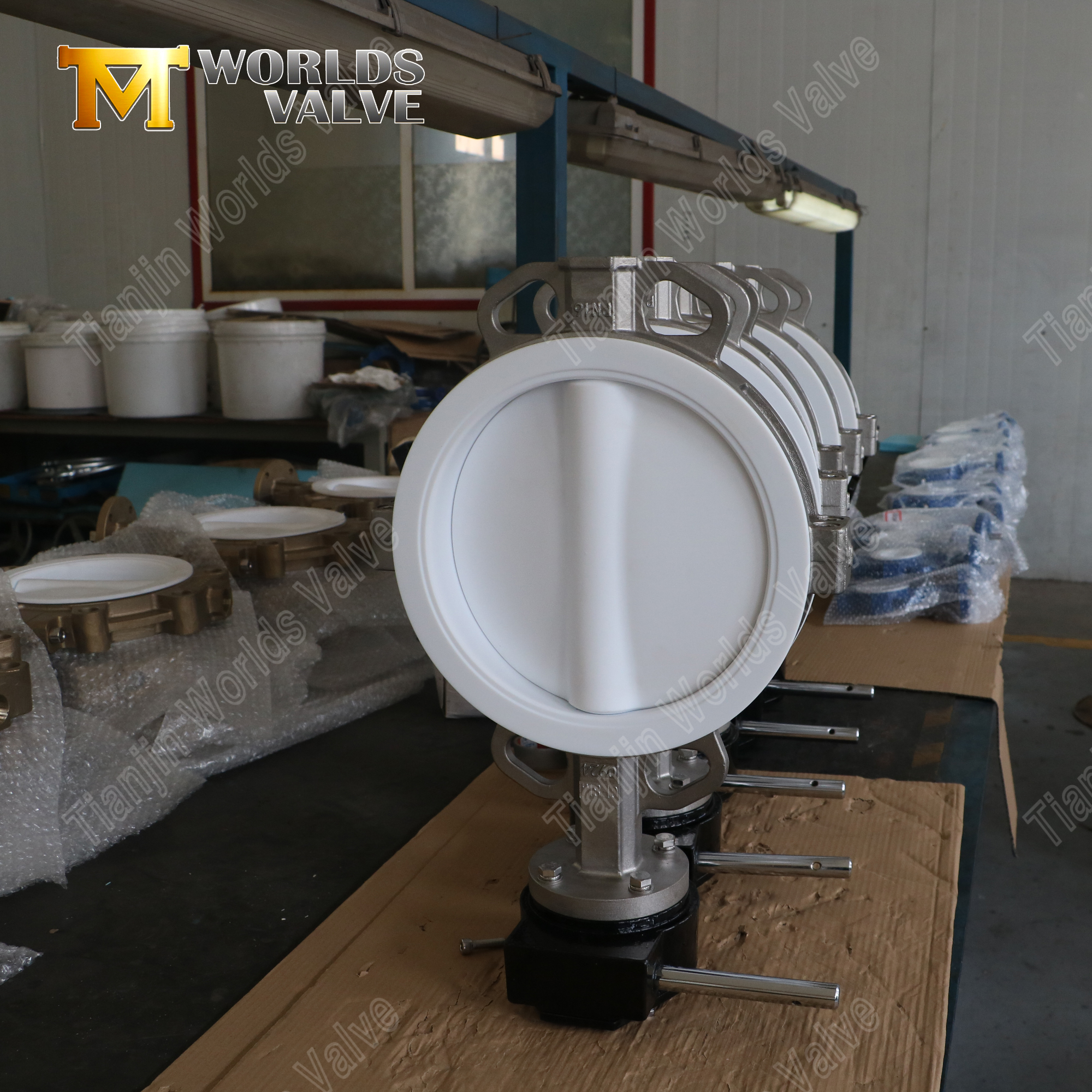

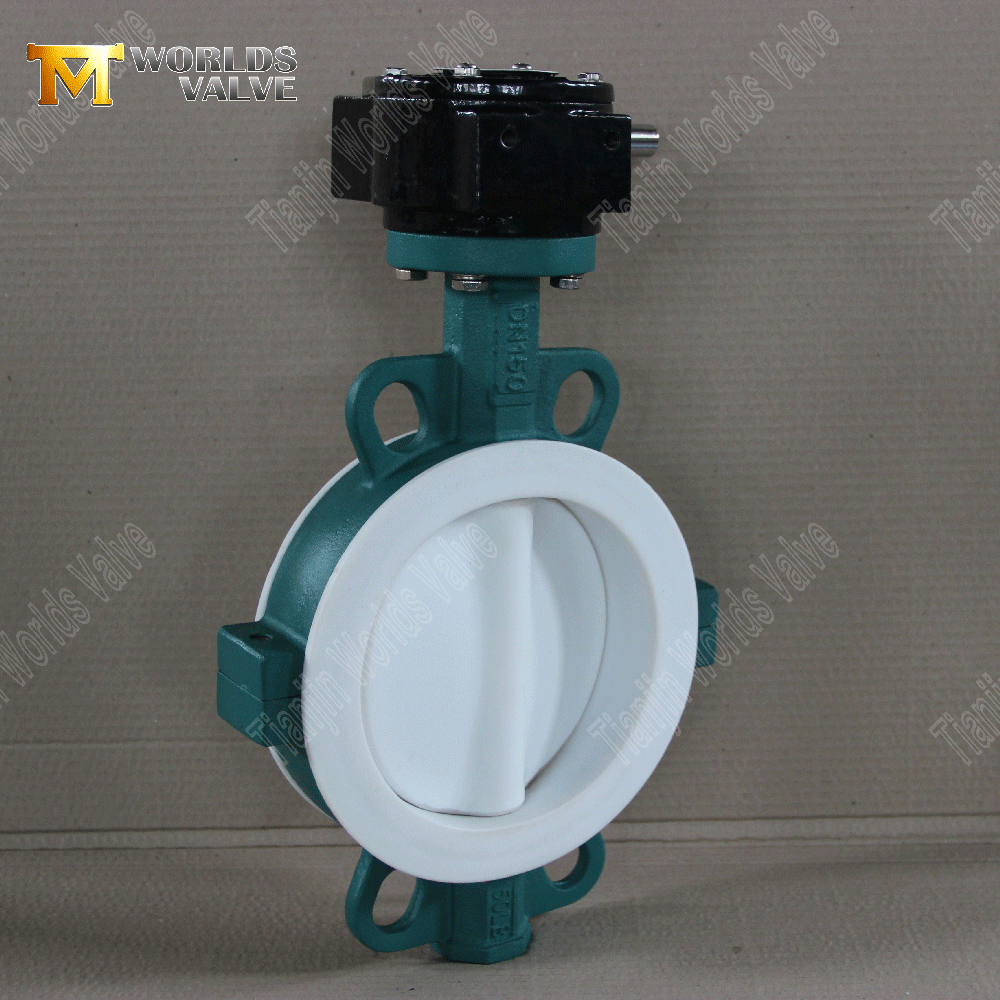

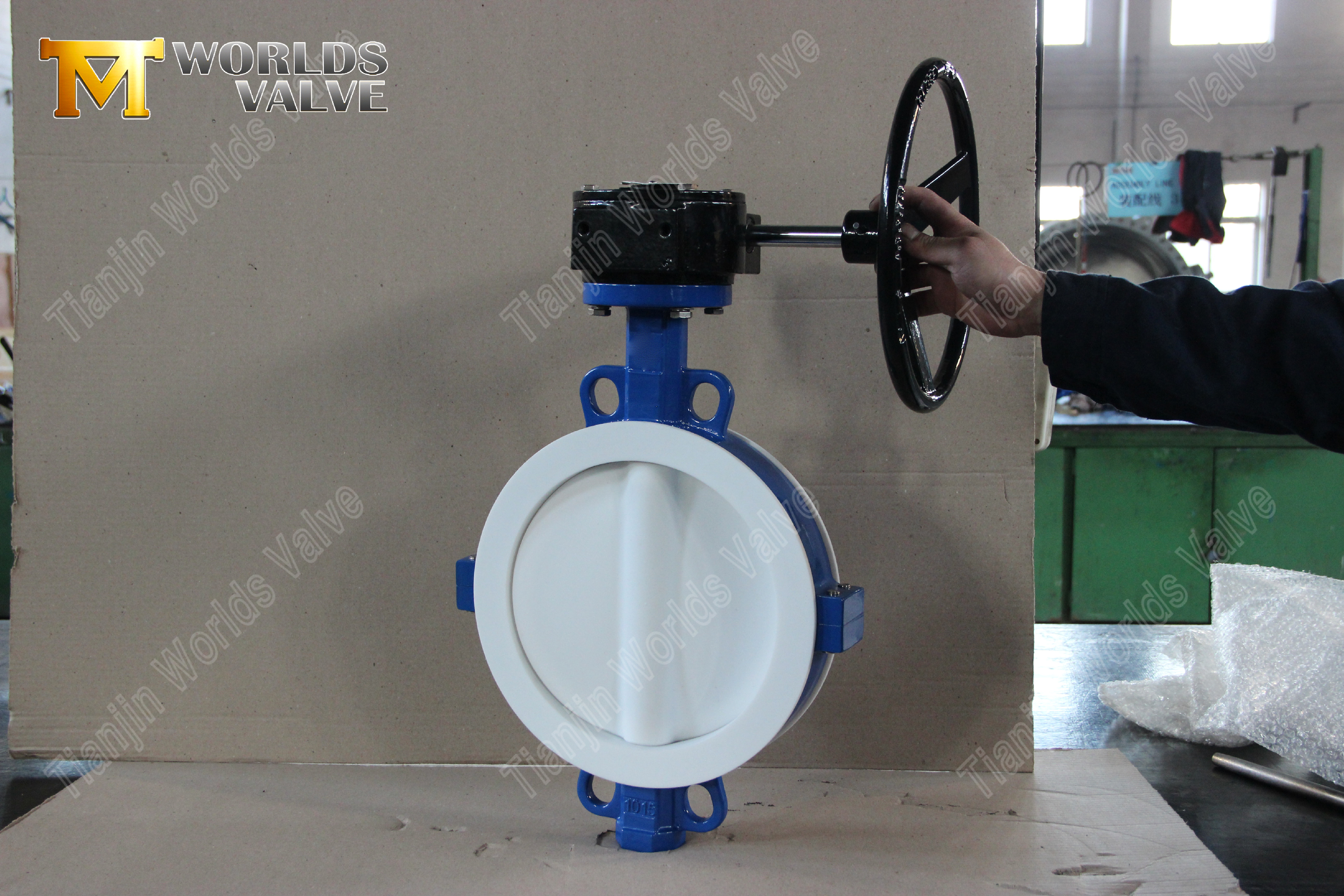

Korozyona karşı tam dayanıklılık için tasarlanan bu PTFE astarlı yataklı ve diskli kelebek vana, en agresif kimyasal ve yüksek saflık uygulamalarında eşsiz koruma ve güvenilirlik sunar.
Özel İhtiyaçlarınızı Karşılamak:
