Endüstrilerin dar alanlarda hassas akışı nasıl yönettiğini hiç merak ettiniz mi? Wafer Kelebek Vana su, HVAC ve kimyasal sistemler için kompakt, dayanıklı bir çözüm sunar. Bu makalede benzersiz tasarımı, verimliliği ve endüstriyel uygulamaları hakkında bilgi edineceksiniz. Kelebek Vana teknolojisinin performansı nasıl iyileştirdiğini, maliyetleri nasıl azalttığını ve modern endüstriyel ihtiyaçları nasıl desteklediğini keşfedeceğiz.

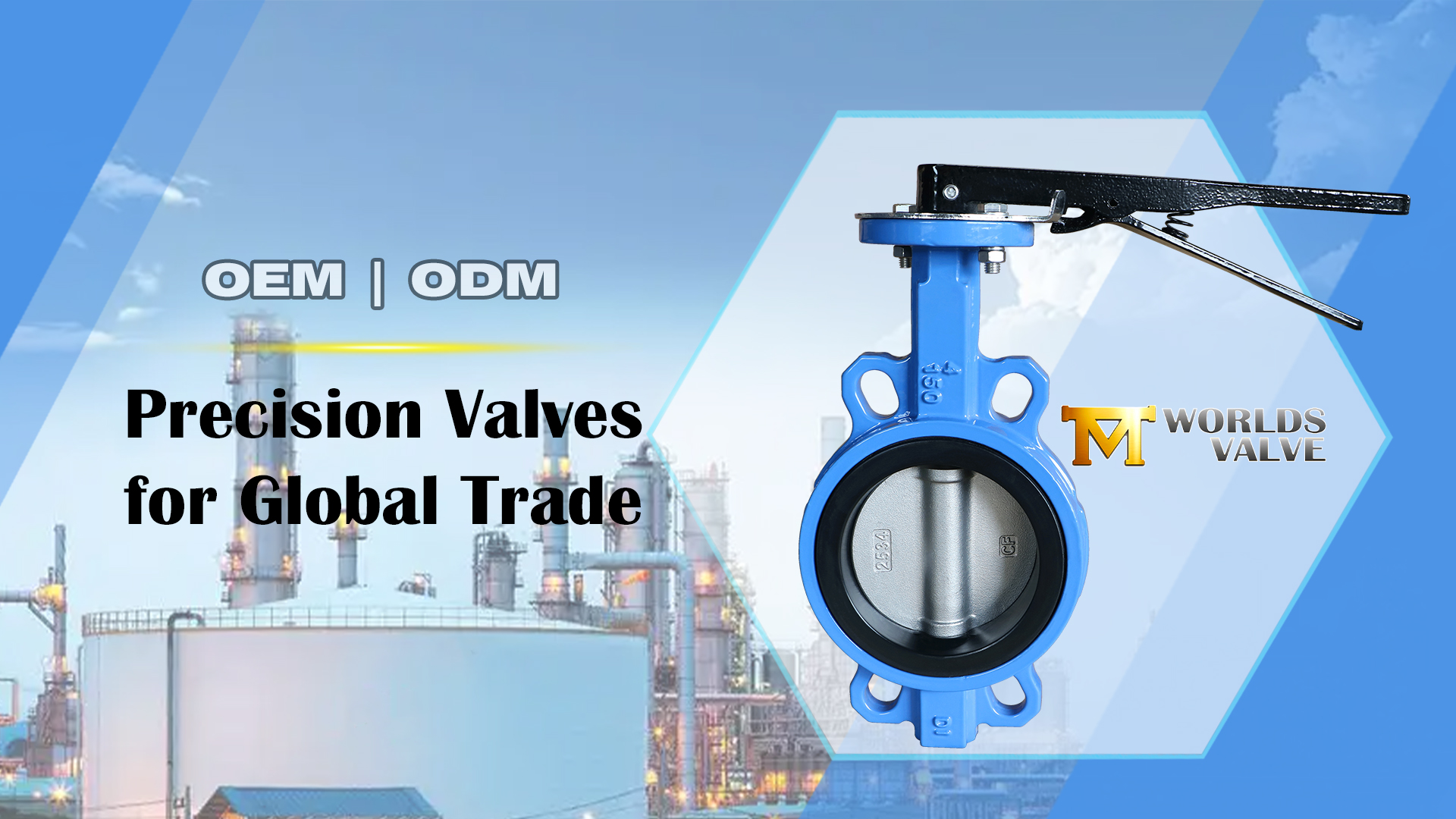

Gofret kelebek vana, sıvı akışını verimli bir şekilde düzenlemek veya izole etmek için tasarlanmış kompakt çeyrek dönüşlü bir vanadır. Sıvı veya gaz geçişini kontrol etmek için birlikte çalışan bir disk, yuva, gövde ve bir aktüatörden oluşur. Disk, akışı sağlamak veya tamamen durdurmak için 90 derece döner. Diğer vanaların aksine, wafer kelebek vanalar boru flanşları arasına sıkı bir şekilde yerleşerek yerden tasarruf sağlar ve kurulum maliyetlerini azaltır. Su arıtma, HVAC ve kimyasal işleme gibi modern endüstrilerde yaygın olarak kullanılmaktadırlar.
![\"Modern-Endüstride-1.jpg](\"//iororwxhnjoklm5p-static.micyjz.com/cloud/pqBprKiklmSRqliollnniq/Wafer-Butterfly-Valve-Applications-in-Modern-Industry.jpg\" "\\"\\"")
Kelebek Vana Tipleri Arasındaki Temel Farklılıklar:
Vana Türü | Kurulum | Avantajları | Tipik Kullanım |
Gofret | Flanşlar arasına sıkıştırılmış | Kompakt, hafif, kurulumu kolay | Su hatları, HVAC |
Lug | Tek flanşa cıvatalanmış | Aşağı yöndeki boruları izole edebilir | Atık su, endüstriyel boru hatları |
Flanşlı | Her iki taraftan cıvatalı | Daha yüksek basınçların üstesinden gelir, sağlam | Ağır endüstriyel uygulamalar |
Gofret stili modern endüstride özellikle popülerdir çünkü verimliliği, maliyeti ve güvenilirliği dengeler. Ayrıca ağırlığı ve kapladığı alanı da en aza indirerek eski sistemlerin yenilenmesini kolaylaştırır.
Bu valfler çeyrek dönüşlü mekanizma ile çalışmaktadır. Aktüatörün döndürülmesi, akışı engelleyen veya akışı sağlayan diski döndürür. Akış kontrolü düzgündür ve diskin konumu akış hızıyla doğrudan ilişkili olduğundan basınç düzenlemesi tutarlıdır. Yüksek basınç veya aşındırıcı sıvılar altında bile sıkı sızdırmazlık sağlayan esnek yuvalı veya PTFE kaplı valfleri sıklıkla görüyoruz.
Akış Çalışma Noktaları:
0°tamamen kapalı, sıvı geçişini engelliyor.
45°kısmen açık, kısma için kontrollü akışa olanak tanır.
90°tamamen açık, minimum direnç, yüksek akış verimliliği.
Plaka tasarımı kurulumu basitleştirir; ekstra destek gerektirmeden mevcut boruların arasına sığarlar. Paslanmaz çelik, dökme demir veya mühendislik plastikleri de dahil olmak üzere malzemelerin çeşitliliği, bu malzemelerin asit, baz ve temiz su kullanan endüstrilere uyarlanabilmesini sağlar.
Modern uygulamalarda aktüatör tipi farklılık gösterebilir. Manuel kollar, dişliyle çalıştırılan aktüatörler veya elektrikli aktüatörler, sistem ihtiyaçlarına bağlı olarak esneklik sağlar. Her seçim kontrol hızını ve hassasiyetini etkiler ancak tümü tutarlı bir sızdırmazlık sağlar ve sızıntıyı minimum düzeyde tutar.
Gofret kelebek vanalar, belediye su sistemlerinde ve endüstriyel su arıtma tesislerinde yaygın olarak kullanılmaktadır. Ağlar arasında tutarlı su basıncını korumak için kritik olan akışın hassas bir şekilde yönetilmesine yardımcı olurlar. PTFE veya paslanmaz çelik gibi dayanıklı malzemeleri, onları demineralize su veya arıtma proseslerinde sıklıkla bulunan hafif aşındırıcı kimyasallar için uygun kılar. Plaka tasarımı flanşlar arasına düzgün bir şekilde yerleşerek aksama süresini ve işçilik maliyetlerini azalttığı için kurulumu basittir. Ayrıca acil durumlarda hızlı kapatmaya olanak vererek kirlenmeyi veya sistem hasarını önlerler.
Su Sistemlerinde Uygulamalar:
Pompa İstasyonları için Akış Kontrolü: Tutarlı basıncı korumak için su hareketini düzenler.
Geri Akış Önleme: Sistem arızaları sırasında temiz su hatlarını kirlenmeye karşı korur.
Kimyasal Dozaj Düzenlemesi: Arıtma kimyasallarının hassas kontrolünü sağlar.
Isıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde, levha kelebek vanalar, soğutulmuş su ve sıcak su boru hatlarının kontrolü için gereklidir. Boru alanının sınırlı olduğu modern binalarda hayati önem taşıyan geleneksel vanalara kıyasla yerden tasarruf avantajı sağlarlar. Bu vanalar aynı zamanda otomasyonu da destekleyerek sıcaklık bölgelerinin uzaktan kontrol edilmesini sağlar.
HVAC Avantajları:
Kompakt Kurulum: Binadaki dar boru boşluklarına kolayca sığar.
Verimli Akış Düzenlemesi: Sabit sıcaklık dağılımını korur.
Otomasyon Dostu: Uzaktan kumandaya yönelik aktüatörlerle uyumludur.
Güçlü asitler, bazlar ve aşındırıcı sıvılarla çalışan endüstriler, dayanıklılıkları ve kimyasal aşınmaya karşı yüksek dirençleri nedeniyle levha kelebek vanalardan yararlanır. Yüksek basınç ve yüksek sıcaklık koşullarında güvenilir şekilde çalışırlar, bu da onları kimya tesisleri ve rafinerilerdeki proses hatları için uygun kılar. Doğru disk ve yuva malzemesinin seçilmesi, valf ömrünün uzatılması ve sızıntıların önlenmesi açısından çok önemlidir.
Kimya Endüstrisi Avantajları:
Paslanmaz Çelik Disk: Korozyona ve sıcaklığa dayanıklılık sağlar.
PTFE Astar: Agresif kimyasallarla uyumluluk sağlar.
Dişli Aktüatörleri: Hassas otomatik akış kontrolünü etkinleştirin.
Yiyecek ve içecek sektöründe hijyen ve güvenlik çok önemlidir ve wafer kelebek vanalar pürüzsüz iç yüzeyleri ve kolay temizlenebilen tasarımlarıyla bu ihtiyaçları destekler. Ayrıca atık su yönetiminde, güvenilir akış kontrolü sağlayarak ve geri akışı önleyerek hayati bir rol oynarlar. Her iki sektörde de kompakt tasarım, malzeme çeşitliliği ve sıkı yalıtımın birleşimi operasyonel verimlilik sağlar.
Gıda ve Atık Sudaki Uygulamalar:
Sıhhi İçecek Üretimi: Hijyenik sıvı işlemeyi korur.
Sıvı Gıda Boru Hatları: Kontaminasyon risklerini azaltır.
Kanalizasyon ve Atık Su Kontrolü: Güvenilir akış yönetimi sağlar ve geri akışı önler.
Gofret kelebek vanalar, ince profilleri ve hafif yapıları nedeniyle öne çıkıyor ve bunların kurulumunu büyük sürgülü veya küresel vanalara göre daha kolay hale getiriyor. Boru flanşları arasına düzgün bir şekilde yerleşirler, ek destek gerektirmezler, bu da hem zamandan hem de işçilikten tasarruf sağlar. Bu tasarım, özellikle alanın dar olduğu yenileme projelerinde boru hatları üzerindeki baskıyı azaltır. Mühendisler, sistem yerleşimlerini basitleştirdiği ve bakım sırasındaki kesintileri en aza indirdiği için sıklıkla wafer valfleri tercih ediyor.
Diğer Vana Tipleriyle Karşılaştırma:
Bu valfler, çeyrek turlu çalışmaları nedeniyle hızlı akış modülasyonunda öne çıkar. 90 derecelik basit bir dönüş, vanayı tamamen açar veya kapatır, böylece sıvı veya gaz üzerinde hassas kontrol sağlanır. Ayrıca sistemlerin enerji verimli kalmasını sağlayan düşük basınç düşüşü de üretirler. Wafer kelebek vanalar, değişken akış hızlarını güvenilir bir şekilde idare edebilir ve aerodinamik disk tasarımları minimum türbülans sağlayarak onları endüstriyel boru hatları ve otomatik sistemler için ideal kılar.
Temel Verimlilik Özellikleri:
Düşük Basınç Düşüşü: Uzun boru hatlarında enerji kaybını azaltır.
Hızlı 90°Çalışma: Değişen akış taleplerine hızlı yanıt.
Kısma Yeteneği: Kısmi açılma, düzgün akış kontrolüne olanak tanır.
Dayanıklılık, modern endüstrilerin levha kelebek vanaları tercih etmesinin önemli bir nedenidir. Paslanmaz çelik, dökme demir ve PTFE astar gibi malzemeler sayesinde korozyona, aşınmaya ve kimyasal saldırılara karşı dayanıklıdırlar. Disk ve yuva kombinasyonu yıllar boyunca güvenilir sızdırmazlık sağlayarak bakımı en aza indirir. Mühendisler, bu valflerin sık sık değiştirilmeden zorlu kimyasallara, yüksek sıcaklığa veya yüksek basınçlı ortamlara nasıl dayanabildiğini takdir ediyor.
Wafer kelebek vanaların seçilmesi toplam kullanım ömrü maliyetlerini azaltır. Kurulumu daha ucuzdur, daha az bakım gerektirirler ve enerji tasarrufu sağlayan tasarımları işletme masraflarını azaltır. Kompakt tasarım ve daha az parça, değiştirme sırasında daha az aksama süresi sağlar. Endüstriler, özellikle binlerce vananın monte edilebildiği büyük ölçekli su, HVAC veya kimyasal sistemlerde diğer vanalara kıyasla genellikle bunları daha ekonomik buluyor.
Maliyet Tasarrufu Sağlayan Avantajlar:
Daha Düşük Kurulum Maliyetleri: Basit flanş montajı işçiliği azaltır.
Daha Az Bakım: Dayanıklı malzemeler çalışma ömrünü uzatır.
Enerji Verimliliği: Minimum akış direnci, pompalama enerjisinden tasarruf sağlar.
Uzun Vadeli Güvenilirlik: Daha az sıklıkta değiştirmeler operasyonel kesinti süresini azaltır.
Uzun vadeli sistem güvenilirliği için uygun wafer kelebek vananın seçilmesi çok önemlidir. Malzeme performansını doğrudan etkiledikleri için akışkan tipini, çalışma basıncını ve sıcaklığını dikkate almanız gerekir. Örneğin, aşındırıcı kimyasallar PTFE kaplı diskler gerektirirken, yüksek sıcaklıktaki buhar sistemleri paslanmaz çelik veya karbon çeliği bileşenlere ihtiyaç duyabilir. Yuva ve disk malzemesi sızdırmazlık verimliliğini, dayanıklılığı ve kimyasal uyumluluğu belirler. Mühendisler uygulamaya bağlı olarak valf seçimini basitleştirmek için sıklıkla bir malzeme seçim tablosu oluşturur.
Malzeme Seçimi Yönergeleri:
Paslanmaz Çelik Disk ve EPDM Koltuk: Su ve hafif aşındırıcı sıvılar için uygundur.
PTFE Astarlı Disk ve PTFE Yuva: Asitler, bazlar ve agresif kimyasallar için idealdir.
Dökme Demir Disk ve Kauçuk Koltuk: HVAC ve soğutulmuş su boru hatları için iyi çalışır.
Vana Türü | Boyut | Kurulum Karmaşıklığı | Alan Gereksinimi | Tipik Kullanım |
Kapı | Büyük | Yüksek | Ekstra desteğe ihtiyaç var | Yüksek basınçlı boru hatları |
Küre | Orta | Orta | Orta | Akış kısıtlama uygulamaları |
Gofret Kelebeği | Kompakt | Düşük | Flanşların arasına sığar | Su, HVAC, kimyasal hatları |
Uygulama | Önerilen Disk | Önerilen Koltuk | Notlar |
Su Arıtma | Paslanmaz çelik | EPDM | Standart dayanıklılık |
Kimyasal İşleme | PTFE kaplı | PTFE | Yüksek kimyasal direnç |
HVAC Sistemleri | Dökme demir | Kauçuk | Uygun maliyetli, güvenilir |
Wafer kelebek vanalar sistemin karmaşıklığına bağlı olarak manuel veya otomatik olarak çalıştırılabilir. Manuel tutacaklar küçük boru hatları veya düşük frekanslı işlemler için çalışır. Otomatik sistemler için pnömatik veya elektrikli aktüatörler hızlı, hassas akış kontrolü sağlar. Bu aktüatörler SCADA'ya veya bina yönetim sistemlerine entegre edilerek uzaktan izleme ve çalıştırmaya olanak sağlar. Doğru çalıştırma verimliliği artırır ve modern endüstriyel kurulumlarda operatör müdahalesini azaltır.
Çalıştırma Özellikleri:
Kılavuz: Basit, düşük maliyetli, küçük ölçekli ardışık düzenlere uygun.
Pnömatik: Hızlı yanıt, yüksek hızlı endüstriyel sistemler için idealdir.
Elektrik: Hassas kontrol, otomatik sistemlerle uyumlu.
Gofret kelebek vanalar dayanıklı ve az bakım gerektirse de, düzenli bakım optimum performansı garanti eder. Diski, yatağı ve gövdeyi aşınma, pislik veya sızıntı açısından inceleyin. Periyodik temizlik, aşındırıcı veya kireç oluşturucu maddelerin birikmesini önler. Aktüatörün ve yağlamanın kontrol edilmesi, düzgün çalışmanın sürdürülmesine yardımcı olur. Rutin bir bakım programı oluşturmak vana ömrünü uzatabilir ve maliyetli arıza sürelerini önleyebilir.
Bakım Kontrol Listesi:
Görsel İnceleme: Çatlak, korozyon veya yuva aşınması olup olmadığını kontrol edin.
Operasyonel Test: Sertliği tespit etmek için valfi tam aralıkta döndürün.
Temizleme: İç yüzeylerdeki kalıntıları ve birikintileri temizleyin.
Yağlama: Gövde ve aktüatör mekanizmalarına uygun yağlayıcılar uygulayın.
Sızıntı Testi: Çalışma basıncı altında sıkı sızdırmazlık sağlayın.
Worlds Valve wafer kelebek vanaları kompakt tasarım, kolay kurulum ve hassas akış kontrolü sunar. Korozyona karşı dayanıklıdırlar ve çeşitli endüstriyel sıvıları güvenilir bir şekilde işlerler. Dayanıklılıkları ve az bakım gerektirmeleri maliyetten tasarruf sağlar; bu da onları su arıtma, HVAC, kimya ve gıda endüstrileri için ideal kılar. Worlds Valve, sistem performansını ve operasyonel verimliliği artıran verimli, yüksek kaliteli valfler sağlar.
