Görüntüleme sayısı:0 Yazar:Bu siteyi düzenle Gönderildi: 2025-10-12 Kaynak:Bu site
Hepsi mi kelebek vanalar aynısı? Pek değil. Lug kelebek vanaları kurulum, basınç kullanımı ve bakım açısından farklılık gösterir. Bu makalede, pabuçlu ve pabuçsuz vanalar arasındaki temel farkları öğrenerek sisteminiz için doğru vanayı seçmenize yardımcı olacaksınız.
Kelebek vana, akışı düzenlemek veya engellemek için bir şaftın etrafında dönen bir diske sahip çeyrek dönüşlü bir vanadır. Disk akışa paralel olduğunda sıvı veya gazın minimum dirençle geçmesine izin verir. 90 derece döndürüldüğünde disk dik hale gelir ve akışı tamamen engeller. Bu mekanizma, sürgülü veya küresel vanalar gibi çok turlu vanalara kıyasla kelebek vanaları hızlı kapatma işlemleri için verimli hale getirir.
Kelebek vanalar, hafif yapıyı etkili sızdırmazlıkla birleştirdiklerinden yaygın olarak kullanılmaktadır. Küresel vanalara göre daha az kurulum alanı gerektirirler, daha az malzeme tüketirler ve pnömatik veya elektrikli aktüatörler kullanılarak otomatikleştirilebilirler. Bu çok yönlülük, kelebek vanaların su ve havadan kimyasallara ve bulamaçlara kadar çeşitli sıvıları işlemesine olanak tanır.

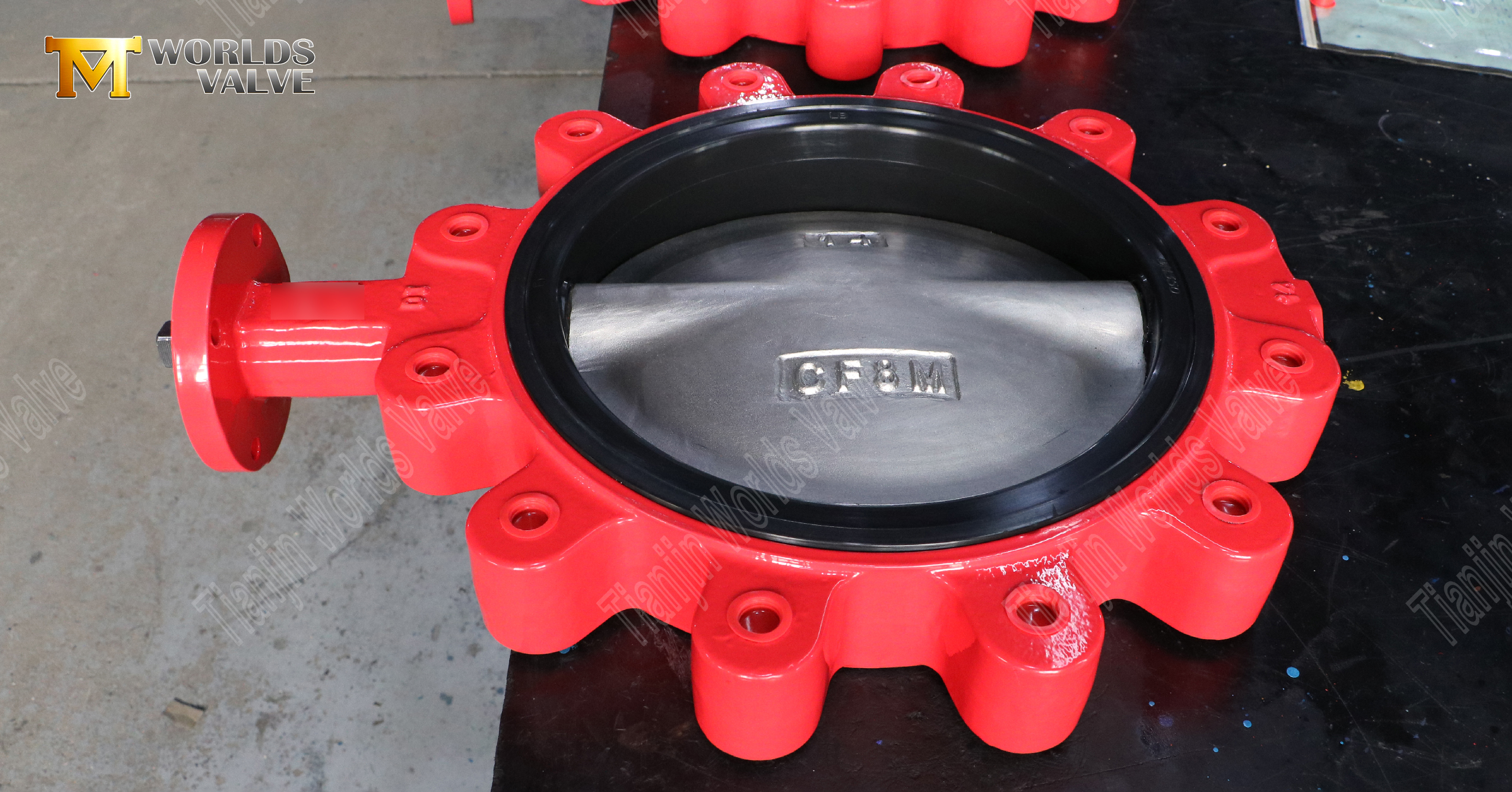

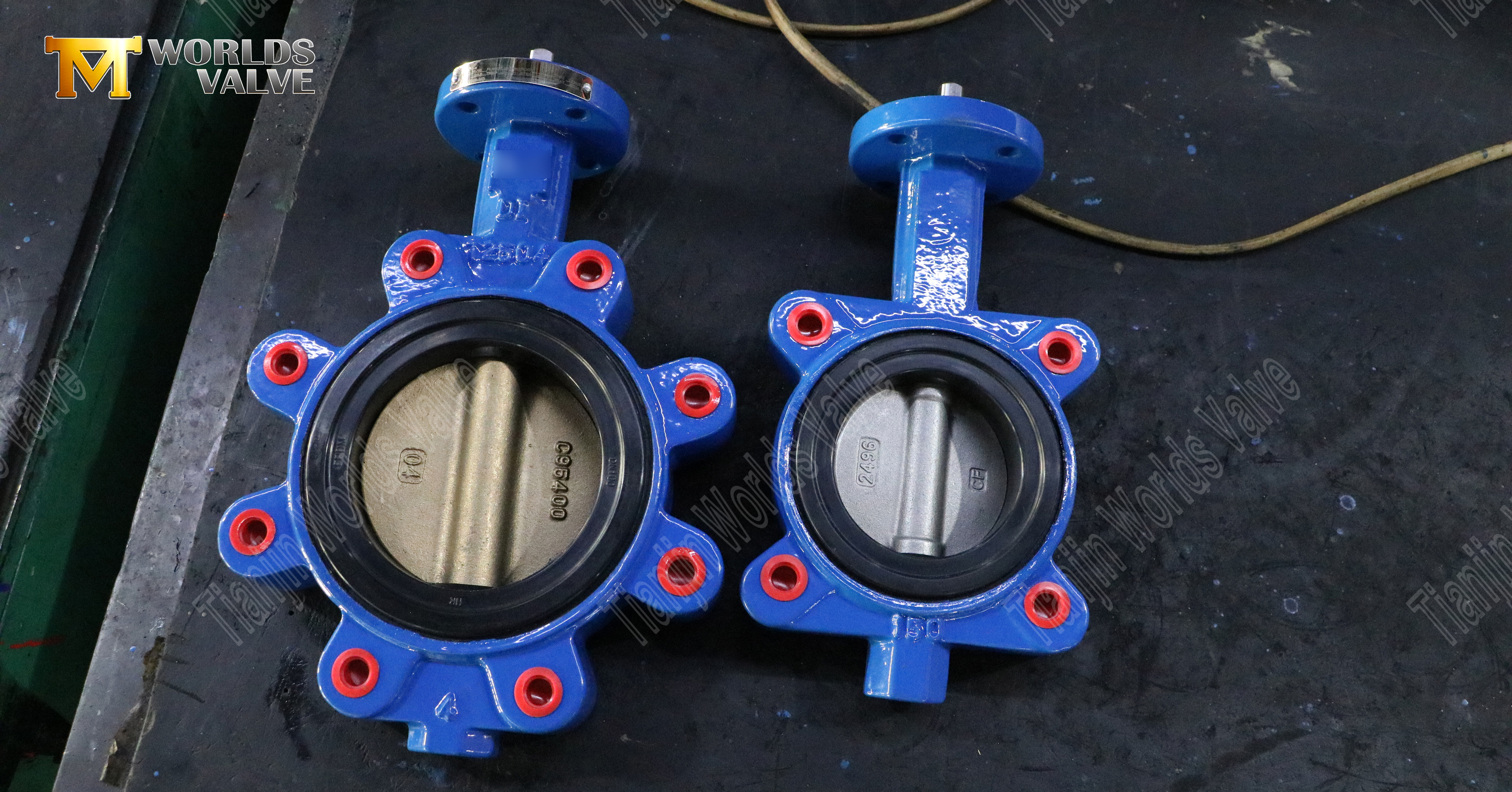

Pabuçlu kelebek vana, flanşlara bağımsız cıvatalamaya izin veren dişli pabuçları ile kendisini diğerlerinden ayırır. Bu, onu yapısal olarak wafer valflerden daha güçlü kılar ve hat sonu servis için uygun kılar. Pratik anlamda bu, kör flanş yerinde olduğu sürece operatörlerin bakım için boru hattının bir tarafını diğer tarafa zarar vermeden çıkarabileceği anlamına gelir.
Bu esneklik, petrol ve gaz, denizcilik ve su arıtma gibi kritik endüstrilerde pabuçlu kelebek vanaları vazgeçilmez kılmaktadır. Örneğin bir rafineride arıza maliyetleri saat başına binlerce dolara ulaşabilir. Bir pabuç vanası kullanılarak yalnızca etkilenen boru hattı bölümü kapatılarak kesinti en aza indirilir.
Kelebek vanalar endüstrilerde hem açma/kapama hem de kısma hizmetleri için kullanılır:
● HVAC sistemleri, soğutulmuş veya sıcak su kontrolü için ince kelebek vanalara dayanır.
● Deniz mühendisliği, güvenliğin önemli olduğu balast ve yakıt aktarımı için pabuçlu valfler kullanır.
● Su arıtma tesisleri, izolasyon esnekliğinin mi yoksa maliyet tasarrufunun mu öncelikli olduğuna bağlı olarak her iki türü de kullanır.
● Kimyasal işleme tesisleri, yüksek basınca ve agresif akışkanlara dayandıkları için pabuçlu vanaları tercih ederler.
İpucu: Alan ve bütçe sınırlı olduğunda wafer vanaları seçin, ancak güvenilirlik ve basınç performansı kritik olduğunda pabuçlu kelebek vanaları seçin.
Bağlantı yöntemi performans farkının çoğunu tanımlar. Lugged kelebek vanalar, gövdenin etrafında metal kulaklara sahiptir ve her flanşa doğrudan cıvatalamaya olanak sağlar. Bu, valfin her iki tarafının bağımsız olarak çıkarılmasına olanak sağlar.
Bununla birlikte, pabucu olmayan kelebek vanalar (wafer vanalar), hem flanşlardan hem de vana gövdesinden geçen uzun cıvatalara dayanır. Pabuçlar olmadan tek taraflı sökmeyi destekleyemezler. Bu tasarım daha hafiftir ancak zorlu sistemlerde daha az çok yönlüdür.
Kurulum başka bir farklılık noktasıdır. Pabucu tarzı bir vana, hat sonu vanası görevi görebilir. Kör flanşla kapatıldığında onarım veya inceleme için bölümleri izole eder. Bu, onu tam kapatmayı göze alamayan sistemlerde değerli kılar.
Bir wafer kelebek vana her zaman iki flanş arasına sıkıştırılmalıdır. Her iki tarafın da bakıma ihtiyacı varsa tüm sistem kapatılmalıdır. Kesinti süresinin sınırlı maliyet etkisine sahip olduğu belediye HVAC gibi endüstriler için bu kabul edilebilir. Petrol ve gaz gibi riskli ortamlarda bu bir sorumluluktur.
Lug kelebek vanaları daha yüksek basınç ve sıcaklıklara dayanacak şekilde tasarlanmıştır. Birçok tasarım ANSI Sınıf 150–300 derecelendirmelerine dayanır ve bu da onları kritik boru hatları için uygun kılar. Dişli bağlantıları titreşim altında bile güvenilir sızdırmazlık sağlar.
Buna karşılık, wafer kelebek vanalar genellikle PN16'ya kadar olan orta basınçlı uygulamalar için uygundur. Tipik olarak -10°C ile 120°C arasında çalışırlar. Daha hafif yapıları ve kauçuk koltukları, temiz su veya HVAC sistemlerinde iyi çalışır ancak aşındırıcı veya yüksek sıcaklıktaki ortamlarla mücadele eder.
Bakım stratejisi valf seçimini yönlendirir. Lugged kelebek vanalar kısmi izolasyona olanak tanır: operatörler yalnızca aşağı veya yukarı akış tarafını kapatarak arıza süresini azaltır. Enerji santralleri gibi tesisler için bu, büyük maliyet tasarrufu anlamına gelir.
Wafer kelebek vanalar bakım için sistemin tamamen kapatılmasını gerektirir. Bu durum küçük sistemlerde önemli olmasa da sürekli proses tesislerinde uzun süreli aksama sürelerine ve üretim kayıplarına yol açabilir.
Gofret vanalarının satın alınması ve kurulumu daha ucuzdur. İnce tasarımları daha az malzeme, daha düşük nakliye ağırlığı ve daha kolay kullanım anlamına gelir. Ancak yüksek basınçlı sistemlerde yanlış hizalanmaları veya aşırı kullanılmaları durumunda yaşam döngüsü maliyetleri artabilir.
Sağlam malzemeler ve daha karmaşık yapı nedeniyle pabuçlu vanaların ön maliyeti daha yüksektir. Ancak kritik endüstrilerde daha az arıza süresi, daha uzun hizmet ömrü ve daha güvenli çalışma ile karşılığını verirler.
Kriterler | Gofret Kelebek Vana | Lugged Kelebek Vana |
Bağlantı | Flanşlar arasına sıkıştırılmış | Dişli pabuçlarla cıvatalanmış |
Hat sonu hizmeti | HAYIR | Evet, kör flanşlı |
Basınç derecesi | Düşük-orta | Orta-yüksek |
Bakım | Tam kapatma | Kısmi izolasyon |
Maliyet | Düşük peşinat | Daha yüksek ön ödeme, daha düşük yaşam döngüsü |
Uygulamalar | HVAC, hafif hizmet suyu | Petrol, gaz, kimya, denizcilik |
Not: Yüksek basınçlı sistemler veya kritik endüstriler için pabuçlu kelebek vanalar uzun vadede daha güvenli bir seçimdir.
Lug vanaları genellikle sünek demir veya paslanmaz çelikten yapılır ve EPDM, kauçuk veya metal yuva seçenekleri bulunur. Bu malzeme gücü, aşırı basınç değişimlerine ve sıcaklık dalgalanmalarına dayanmalarını sağlar. Ayrıca bulamaç gibi aşındırıcı sıvıları da desteklerler.
Gofret kelebek vanalar hafif ve kompakt olup genellikle paslanmaz çelik, dökme demir veya PVC'den yapılır. Daha küçük kaplama alanları, onları, ağırlığın azaltılmasının boru hatları üzerindeki kurulum stresini azalttığı HVAC üniteleri gibi alanı kısıtlı sistemler için ideal kılar.
Pabuç valflerindeki dişli pabuçlar, boru hattı yüklerini eşit şekilde dağıtmaya yardımcı olarak flanşlar ve contalar üzerindeki gerilimi azaltır. Bu özellik aynı zamanda yanlış hizalamayı da önleyerek titreşim altında sızdırmazlık güvenilirliğini artırır.
Her iki tasarımın da çeşitli çapları olsa da, güvenlik ve dayanıklılığın öncelikli olduğu büyük çaplı, yüksek basınçlı boru hatları için pabuçlu kelebek vanalar genellikle tavsiye edilir.
İpucu: DN300'ün üzerindeki boru çapları için pabuçlu kelebek vanalar daha iyi stabilite ve güvenlik marjları sunar.
Lug kelebek vanalar, dalgalı veya yüksek basınçlı boru hatlarında mükemmeldir. Dişli yapıları contayı sağlam tutarak kimyasal, buhar veya basınçlı gaz taşıyan sistemlerde sızıntıları önler.
Gofret kelebek vanalar, soğutulmuş su dağıtımı veya havalandırma sistemleri gibi düşük basınçlı ortamlar için daha uygundur. Bunları yüksek basınçlı bağlamlarda kullanmak erken aşınma veya sızıntı riski taşır.
● Wafer vanalar: ~120°C'ye kadar çalışır.
● Lug valfleri: yuva malzemesine bağlı olarak ~250°C'ye kadar dayanır.
Bu, pabuçlu vanaları enerji üretimi, petrol ve petrokimya endüstrileri için uygun hale getirirken, wafer vanaları belediye su sistemleri için yeterlidir.
Wafer kelebek vanalar genellikle daha düşük basınç düşüşü sunar, bu da düşük basınçlı sistemlerde pompalama enerjisinden tasarruf sağlar. Lug valfleri, daha ağır yapıları nedeniyle biraz daha yüksek basınç düşüşüne neden olabilir, ancak stres altında üstün sızdırmazlık sağlayarak bunu telafi ederler.
Lug tarzı valfler, performans kaybı olmadan sık açma ve kapama döngülerinin üstesinden gelir. Sağlam tasarımları aşınmaya karşı dayanıklıdır ve bu da onları sürekli proses tesisleri için ideal kılar. Wafer valfleri orta dereceli çevrimlerde güvenilir olsa da zorlu koşullarda daha erken değiştirilmeleri gerekebilir.
Not: Servis ömrünü en üst düzeye çıkarmak için daima valf malzemelerini sıvı tipiyle eşleştirin.
Gofret kelebek vanalar hafif, kompakt ve kurulumu hızlı olduğundan yenileme ve küçük projelerde popülerdir. Daha az cıvata ve daha az tork gerektirirler, bu da işçilik maliyetlerini azaltır.
Lug valfleri daha ağırdır ve daha fazla cıvata gerektirir ancak tasarımları daha güçlü, daha sağlam bağlantı sağlar. Bu, titreşim veya basınç değişikliklerinin sık olduğu zorlu ortamlarda karşılığını verir.
Bir pabuçlu kelebek vana ile operatörler boru hattının bir tarafını izole edebilir, parçaları değiştirebilir ve operasyonlara hızlı bir şekilde devam edebilir. Wafer valflerde herhangi bir değişiklik, sistemin tamamen kapatılmasını gerektirerek arıza süresini uzatır.
Yüksek riskli endüstrilerde güvenlik çok önemlidir. Lugged kelebek vanalar, kör bir flanşla eşleştirildiğinde boru hatlarını güvenli bir şekilde kapatarak sızıntıları veya kazara boşalmayı önleyebilir. Wafer vanalar bu fonksiyonu sağlayamaz.
Lug valflerinin montajı daha fazla iş gücü gerektirirken, uzun süreli bakım kesintilerini azaltır. Wafer vanaların kurulumu daha hızlıdır ancak hizmet ömürleri boyunca daha sık tam hat kapanmalarına neden olabilir.
İpucu: Arıza süresi maliyetlerinin saat başına binlerce olarak ölçüldüğü tesisler için pabuçlu kelebek vanalar daha akıllı bir yatırımdır.
Wafer kelebek vanaların satın alınması daha ucuzdur ve genellikle aynı boyuttaki pabuçlu vanalara göre %20-30 daha ucuzdur (veriler üreticiye göre değişir, doğrulama gerektirir).
Lug valfleri, arıza süresini en aza indirerek ve stres altında daha uzun süre dayanarak yüksek ön maliyetlerini dengeler. Petrokimya gibi endüstrilerde bu genellikle başlangıç masrafını karşılar.
● Wafer valfler: Daha düşük başlangıç maliyeti, daha yüksek gizli bakım.
● Lug valfleri: Kritik sistemlerde daha yüksek başlangıç maliyeti, daha düşük yaşam döngüsü maliyeti.
Sisteminiz düşük basınçlı ve kritik değilse, wafer vanalar mükemmel tasarruf sağlar. Boru hattınız yüksek basınç veya güvenlik açısından kritik öneme sahipse, pabuç vanaları daha fazla kullanım ömrü değeri sağlar.
Petrol, gaz ve petrokimya endüstrilerinde boru hatları genellikle yüksek basınçlı ve kimyasal açıdan agresif sıvıları taşır. Bu ortamlar, sistem güvenilirliğini ve güvenliğini sağlarken aşırı çalışma koşullarına dayanabilen vanalar gerektirir. Pabuçlu kelebek vanalar tercih edilen seçimdir çünkü dişli pabuçları doğrudan flanşlara güvenli cıvatalamaya olanak tanır ve yüksek basınç ve değişken sıcaklıklar altında yapısal bütünlüğü koruyan güçlü bir bağlantı sağlar. Wafer vanaların aksine pabuçlu vanalar, tüm sistemi kapatmadan bakım veya değiştirme için boru hattının bir tarafının bağlantısının kesilmesine olanak tanır. Bu kısmi izolasyon kapasitesi, arıza süresinin saat başına binlerce dolara mal olabileceği petrokimya tesisleri ve rafineriler için çok önemlidir. Ayrıca pabuçlu kelebek vanalar, uygun yuva ve gövde malzemeleriyle korozif veya aşındırıcı sıvıları idare ederek uzun süreli performans sağlar. Sağlam yapıları aynı zamanda kritik boru hatlarında sızıntı veya ciddi arıza riskini de azaltır. Mühendisler ve bakım ekipleri için bu dayanıklılık, güvenilirlik ve operasyonel esneklik kombinasyonu, pabuçlu kelebek vanaları yüksek riskli endüstriyel uygulamalarda tercih edilir hale getirerek vananın hizmet ömrü boyunca hem güvenlik hem de maliyet verimliliği sağlar.
HVAC sistemlerinde ve belediye su arıtma tesislerinde basınç ve sıcaklık gereksinimleri genellikle orta düzeyde olduğundan, wafer kelebek vanalar ideal bir çözüm haline gelir. Bu vanalar hafif ve kompakt olup, hem yeni sistemlerde hem de alanın kısıtlı olduğu yenileme projelerinde kurulumu kolaylaştırır. Daha basit yapıları, pabuçlu vanalara kıyasla ön hazırlıklarının daha ucuz olması anlamına gelir ve bu da onları sıkı bütçe kısıtlamaları olan projeler için çekici kılar. Wafer vanalar aynı zamanda düşük basınçlı su dağıtımı, soğutulmuş su hatları ve sık sık yüksek basınç döngüsünün veya aşırı çevre koşullarının sorun teşkil etmediği hafif endüstriyel uygulamalar için de uygundur. Kompakt tasarım, boru hatları üzerindeki baskıyı en aza indirerek işçilik maliyetlerini ve kurulum süresini azaltır. Hat sonu izolasyonu için kullanılamasalar da, wafer vanalar bakım için tam hat kapatmanın kabul edilebilir olduğu sistemlerde güvenilir performans sağlar. Maliyet, kurulum kolaylığı ve orta koşullar altında yeterli performans arasındaki bu denge, wafer kelebek vanaları, özellikle operasyonel aksama süresinin daha az kritik olduğu birçok belediye, ticari ve hafif endüstriyel uygulama için tercih edilen seçenek haline getiriyor.
Denizcilik ve açık deniz uygulamaları, motorlardan ve dalgalardan kaynaklanan sürekli titreşim, geminin hareketinden kaynaklanan hareket ve aşındırıcı tuzlu su ortamlarına maruz kalma gibi benzersiz zorluklarla karşı karşıyadır. Bu koşullarda pabuçlu kelebek vanalar önemlidir çünkü dişli pabuçları flanşlara güvenli cıvatalamaya izin vererek wafer vanalara kıyasla üstün stabilite ve titreşim direnci sağlar. Bu, vananın sürekli hareket halindeyken sıkı bir şekilde kapalı kalmasını sağlayarak sızıntı veya kazara boşalma riskini azaltır. Ayrıca pabuçlu vanalar, kör flanşlarla eşleştirildiğinde hat sonu vanaları olarak işlev görebilir ve bakım ekiplerinin tüm sistemi kapatmadan boruların bazı bölümlerini izole etmesine olanak tanır. Bu yetenek, sistem aksama süresinin önemli operasyonel ve güvenlik etkilerine yol açabileceği açık deniz platformları ve deniz taşıtlarında özellikle önemlidir. Pabuçlu kelebek vanaların sağlam tasarımı aynı zamanda balast, yakıt ve su transfer sistemlerinde yaygın olan tekrarlanan açma ve kapama döngülerine de dayanıklıdır. Paslanmaz çelik veya kaplamalı sünek demir gibi korozyona dayanıklı malzemeleri, dayanıklılığı daha da artırarak zorlu deniz ortamlarında uzun vadeli güvenilir performans için onları vazgeçilmez kılmaktadır.
Özellikle yüksek basınçlı buhar, termal prosesler veya kimyasal besleme hatları içeren enerji üretim tesisleri, güvenilir sızdırmazlığı korurken aşırı sıcaklıklara ve basınçlara dayanabilen vanalara ihtiyaç duyar. Lug kelebek vanalar, sağlam yapıları ve yüksek basınçlı sıvıları sızıntı olmadan idare edebilmeleri nedeniyle bu uygulamalarda yaygın olarak kullanılmaktadır. Dişli pabuçları, vanaların flanşlara güvenli bir şekilde cıvatalanmasına olanak tanır, bu da boru hattı üzerindeki mekanik gerilimi azaltır ve sızdırmazlığı tehlikeye atabilecek yanlış hizalamayı önler. Bu dayanıklılık, küçük sızıntıların bile tehlikeli ve maliyetli olabileceği yüksek basınçlı buhar boru hatlarında kritik öneme sahiptir. Ek olarak, pabuçlu vanalar bakım sırasında boru hattı bölümlerinin kısmi izolasyonunu kolaylaştırarak enerji santrallerinin sistemin diğer bölümlerinde çalışmaya devam etmesine olanak tanır. Bu yetenek, sürekli enerji üretimini sürdürmesi gereken tesisler için hayati önem taşıyan arıza sürelerini ve operasyonel kesintileri önemli ölçüde azaltır. Vana gövdesi ve yuvaları için doğru malzeme seçimiyle, pabuçlu kelebek vanalar aşındırıcı veya korozif ortamlara, yüksek sıcaklıklara ve sık döngüye dayanabilir ve uzun süreli dayanıklılık sağlar. Güvenlik, güvenilirlik ve operasyonel esnekliğin birleşimi, onları kritik enerji üretim altyapısını tasarlayan veya bakımını yapan mühendisler için tercih edilen seçenek haline getiriyor.
Kelebek vana seçerken sistemin basınç ve sıcaklık aralıklarının dikkate alınması önemlidir çünkü bunlar vananın performansını ve güvenliğini doğrudan etkiler. Ayrıca vananın hat sonu izolasyon cihazı olarak hizmet vermesinin gerekip gerekmediği de değerlendirilmelidir; bu da pabuç veya wafer vananın uygun olup olmadığını etkiler. Göz önünde bulundurulması gereken bir diğer önemli husus, sistemin ne sıklıkta bakıma veya kısmi kapatmaya ihtiyaç duyduğudur; çünkü bu, pabuçlu vanaların sunduğu gibi kısmi izolasyon özelliklerinin gerekli olup olmadığını etkiler. Bu operasyonel gereklilikleri anlamak, seçilen vananın sistemin taleplerini sızıntı, arıza süresi veya erken arıza riski olmadan karşılayabilmesini sağlar. Mühendisler ayrıca sıvı tipini (temiz su, buhar, kimyasallar veya bulamaçlar) dikkate almalıdır çünkü malzeme uyumluluğu hem dayanıklılığı hem de sızdırmazlık güvenilirliğini etkiler. Bu soruların önceden sorulması, karar vericilerin doğru vana tipini sistemlerinin özel ihtiyaçlarına göre eşleştirmesine, maliyetli hatalardan veya operasyonel verimsizliklerden kaçınmasına olanak tanır.
Valf seçiminde son adım, valf tipini sistemin özel operasyonel ihtiyaçlarına göre ayarlamaktır. Belediye su projeleri, alçak basınçlı dağıtım hatları veya HVAC sistemleri için, wafer kelebek vanalar genellikle maliyetleri düşük tutarken yeterli performans sağlar. Rafineriler, kimya tesisleri, elektrik santralleri veya açık deniz denizcilik kurulumları için luglu kelebek vanalar, gelişmiş basınç yönetimi, dayanıklılık ve bakım esnekliği nedeniyle daha yüksek yatırıma değer. Karar vericiler boru hattı çapı, beklenen akış hızları, çalışma sıcaklık aralıkları ve bakım sıklığı gibi faktörleri dikkate almalıdır. Mühendisler, bu sistem parametrelerini dikkatli bir şekilde değerlendirerek ve hem ön hem de kullanım ömrü maliyetlerini değerlendirerek performansı, güvenilirliği ve maliyet verimliliğini dengeleyen bir valf seçebilirler. Toplam sahip olma maliyetine ve operasyonel güvenliğe öncelik verilmesi, uzun vadeli değer sağlar, arıza süresini azaltır ve zorlu endüstriyel ortamlarda tutarlı sistem performansını korur.
Bu makalede, arasındaki fark açıklanmaktadır Y Tipi Pislik Tutucu, Kelebek Vana, Wafer Kelebek Vana ve gofret valfleri. Lug valfleri daha güçlü yapı, hat sonu servisi ve daha yüksek basınç yönetimi sunarken, wafer valfler düşük basınçlı sistemler için daha hafif ve uygun maliyetlidir. Doğru valfin seçilmesi güvenlik, verimlilik ve daha az arıza süresi sağlar. Şu tarihte: Tianjin Worlds Valve Co., Ltd., güvenilir performans ve uzun vadeli operasyonel değer için tasarlanmış dayanıklı vanalar sunuyoruz.
C: Pabuçlu kelebek vana, flanşlara cıvatalamak için dişli pabuçlara sahip bir vanadır ve hat sonu servise ve kısmi boru hattı izolasyonuna olanak tanır.
C: Lugged kelebek vanalar daha yüksek basınç ve bakım esnekliğini desteklerken, pabucu olmayan vanalar plaka bağlantılarına ve tam kapatmaya dayanır.
C: Dayanıklılık, basınçla başa çıkma ve bakım verimliliği nedeniyle petrol, gaz, denizcilik ve kimya endüstrileri için idealdirler.
C: Gofret kelebek vanalar hafiftir, uygun maliyetlidir ve HVAC ve şebeke suyu gibi düşük basınçlı sistemler için uygundur.
C: Lug kelebek vanalar, sürgülü veya küresel vanalara kıyasla yerden tasarruf sağlayan kompakt tasarımları ve maliyet etkinlikleri nedeniyle tercih edilir. Önemli bir avantaj, pabuç tarzı uçlarının boru hattının her iki tarafında bağımsız kuruluma izin vermesi, tüm hattın bağlantısını kesmeden kolay sökme veya bakım olanağı sağlamasıdır; boru sistemini sağlam tutan bir "sökülebilir bağlantı" gibi.
C: Kelebek vana kurulumu sistemin aksama süresini etkiler. Lug valfleri kısmi izolasyona izin verir, wafer valfleri ise tam kapatma gerektirir.
C: Lug valflerinin ön maliyetleri daha yüksektir ancak kullanım ömrü maliyetleri daha düşüktür. Wafer valfleri başlangıçta daha ucuzdur ancak bakım maliyetlerini artırabilir.
