Contalara her zaman ihtiyaç duyulur mu? pabucu kelebek vana? Doğru contanın seçilmesi sızıntıları ve güvenliği etkiler. Bu makalede contaların ne zaman gerekli olduğunu araştıracağız ve kurulum ipuçlarını, sızdırmazlık yöntemlerini ve en iyi uygulamaları öğreneceksiniz.

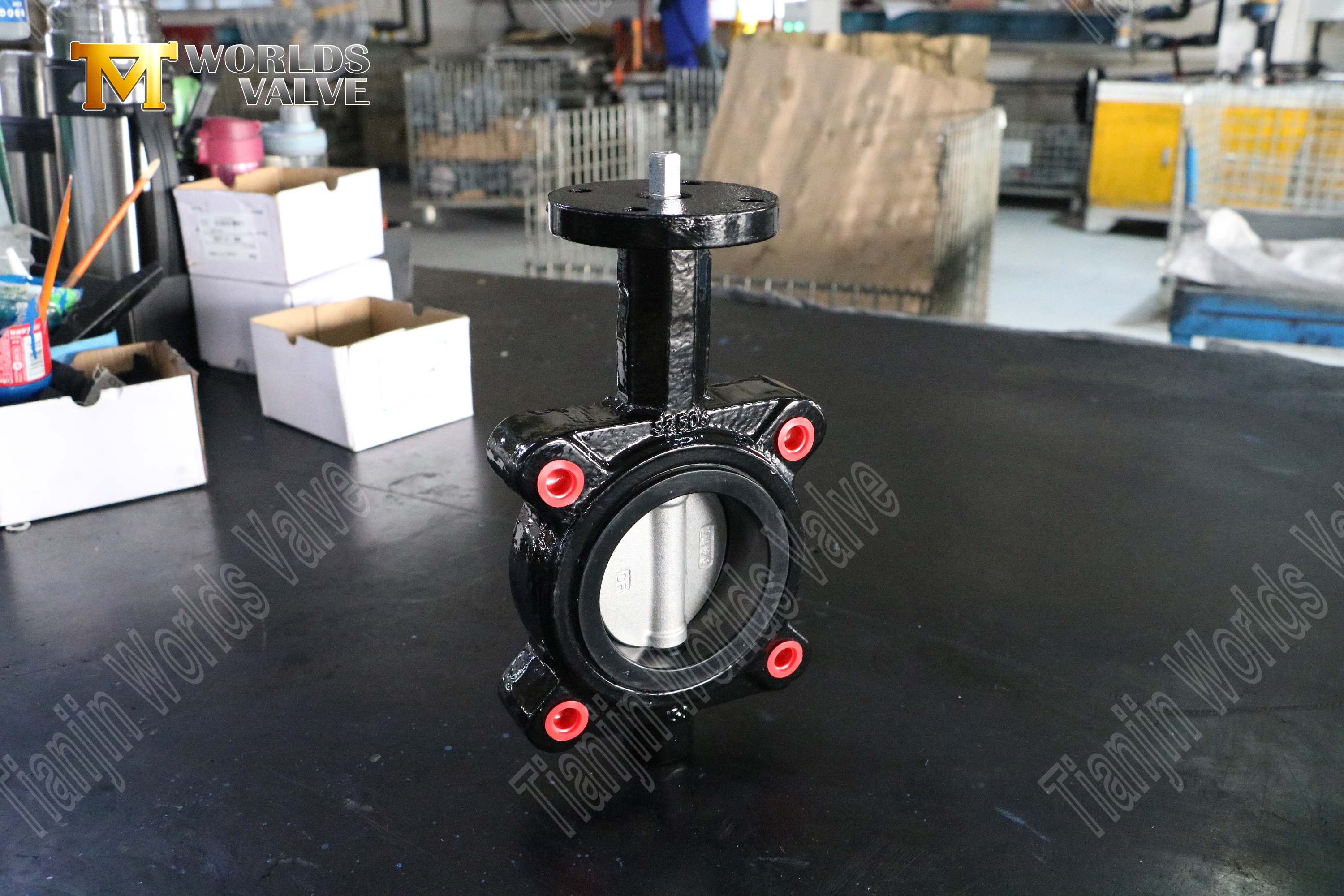

Pabuçlu kelebek vana, vana gövdesinin her iki yanında dişli pabuçlara sahip çeyrek dönüşlü bir vanadır. Bu pabuçlar, vananın doğrudan boru hattı flanşlarına cıvatalanmasına olanak tanıyarak güçlü bir mekanik bağlantı sağlar. Valf diski akışı düzenlemek için 90 derece dönerken valf yuvası uygun sızdırmazlığı sağlar. Wafer tarzı vanalarla karşılaştırıldığında, pabuç vanaları belirli basınç aralıklarındaki hat sonu uygulamaları için uygundur, ancak kullanıcıların güvenliği sağlamak için izin verilen maksimum basınç değerlerini doğrulamaları gerekir.
Lug valfleri genellikle EPDM, PTFE veya NBR gibi yumuşak contalar kullanır. Bu malzemeler diskle teması sürdürmek için sıvı basıncına güvenerek düşük ila orta basınçlı sistemler için etkili sızdırmazlık sağlar. Yüksek basınç veya yüksek sıcaklık uygulamaları, güvenilir çalışma için metalden metale contalar veya ilave kelebek vana contaları gerektirebilir. Çift plakalı pabuç tasarımları su darbesini azaltır, tek uçlu bakıma olanak tanır ve hassas boru hatları için mükemmel koruma sağlar.
Tablo 1: Lug ve Wafer Valfler Arasındaki Temel Farklılıklar
Özellik | Lug Kelebek Vana | Gofret Kelebek Vana |
Kurulum | Pabuçlar aracılığıyla cıvatalanmış | Flanşlar arasına sıkıştırılmış |
Hat Sonu Kullanımı | Mümkün (basınç değerini kontrol edin) | Tavsiye edilmez |
Bakım | Tek uçlu kaldırma | Tam hattın kapatılması gerekiyor |
Basınç Değeri | Orta-yüksek | Orta |
Termal Genleşme | Daha az hassas | Daha hassas |
İpucu: Conta kullanımına karar vermeden önce valf yapısını ve sızdırmazlık uyumluluğunu anlamak çok önemlidir.
Lug kelebek vanalar, güvenli montajları, kolay bakımları ve güvenilir sızdırmazlıkları nedeniyle tercih edilir. Dişli pabuçlar, basınç dalgalanmaları veya termal genleşmenin neden olduğu gevşemeye direnen güçlü bir mekanik bağlantı sağlar. Bu, onları sistem bütünlüğünün korunmasının kritik olduğu orta ve yüksek basınçlı boru hatları için ideal kılar.
Büyük bir avantaj, tek uçlu bakımdır. Tam hat demontajı gerektiren wafer valflerin aksine, lug valflerine diğer flanşı etkilemeden bir taraftan servis yapılabilir. Bu, arıza süresini azaltır, işçilik maliyetlerini düşürür ve operasyonel verimliliği artırır. Lug vanaları ayrıca daha yüksek termal stabilite sergiler ve bu da onları sıcaklık değişimleri yaşayan boru hatları için uygun kılar. Gerektiğinde uygun conta seçimiyle birlikte doğru pabuç valfi sızdırmazlığı, sızıntısız çalışmayı sağlar ve aşağı yöndeki ekipmanı korur.
Ayrıca pabuç valfleri endüstriyel sistemlerde güvenliği artırır. Eşit şekilde dağıtılmış dişli cıvatalar kazara gevşemeyi önlerken, doğru kurulum, sızdırmazlığı tehlikeye atabilecek eşit olmayan sıkıştırmayı önler. Yüksek basınç, aşındırıcı kimyasallar veya sıcaklık dalgalanmalarının olduğu ortamlarda uyumlu contalara sahip pabuçlu kelebek vanalar güvenilir ve dayanıklı bir çözüm sunar.
İpucu: Çalışma süresinin, güvenliğin ve bakım verimliliğinin öncelikli olduğu sistemler için pabuçlu kelebek vanaları seçin.
Sızıntıyı önlemek, basıncı korumak ve güvenli çalışmayı sağlamak için sızdırmazlık kritik öneme sahiptir. EPDM, PTFE ve NBR gibi yumuşak contalar düşük ila orta basınçlı sistemlerde iyi çalışır; yüksek basınçlı veya aşındırıcı sıvılar için metalden metale contalar veya contalar önerilir. Uygun pabuç valfi sızdırmazlığı sistem güvenilirliğini sağlar, sıvı kaybını önler ve akış yönündeki ekipmanı korur. Contalar, flanş kusurlarından veya termal genleşmeden kaynaklanan küçük boşlukları doldurarak disk ile valf yuvası arasında tutarlı teması koruyabilir. Contaların ve contaların düzenli muayenesi ve bakımı, aşınmanın erken tespit edilmesine, plansız arıza sürelerinin önlenmesine ve uzun ömür sağlanmasına yardımcı olur.
İpucu: Sızıntısız çalışmayı sürdürmek için contaların ve contaların düzenli kontrollerini planlayın.
Contalar, vana gövdesi ile boru hattı flanşı arasında bir arayüz görevi görerek boşlukları doldurur ve sızdırmazlık performansını artırır. Akışkanın türü, basıncı ve sıcaklığı dikkate alındığında doğru kelebek vana contasının seçilmesi çok önemlidir. Kauçuk contalar su veya hava sistemleri için uygunken, kimyasal boru hatları veya yüksek sıcaklık uygulamaları için PTFE veya metal contalar önerilir. Doğru contanın kullanılması sızıntıyı önler, aşınmayı en aza indirir ve valf ömrünü uzatır. Contanın doğru yerleştirilmesi aynı zamanda hafif flanş hizalamalarını da gidererek eşit sızdırmazlık ve tutarlı performans sağlar.
Kurulum verimliliği, pabuçlu kelebek vanaların önemli bir avantajıdır. Dişli pabuçlar flanşlara doğrudan cıvatalamaya olanak tanır ve tek uçtan sökmeyi destekler. Doğru kelebek vana kurulumu, uygun flanş hizalamasını, önerilen tork uygulamasını ve dikkatli conta konumlandırmasını içerir. Yanlış hizalama veya eşit olmayan tork, valf performansını tehlikeye atabilir ve keçelerin ve contaların ömrünü kısaltabilir. Sıkı endüstriyel kurulumlarda bile pabuç vanaları çevredeki ekipmanlara müdahale etmeden hızlı bir şekilde monte edilebilir, bu da iş gücü ve arıza süresini azaltır.
Lug kelebek vanalar orta ila yüksek basınçlı uygulamaları idare edecek şekilde tasarlanmıştır. Dişli pabuçlar, değişken basınç altında bile mekanik stabilite sağlar. Sıcaklık değişiklikleri sızdırmazlığı etkileyebilir ve contalar sızıntıları önlemek için termal genleşmeyi karşılamaya yardımcı olur. Çift plakalı tasarımlar aynı zamanda su darbesini azaltarak boru hattını ve aşağı yöndeki ekipmanı korur. Uygun valf contası gereksinimlerinin seçilmesi, değişen basınç ve sıcaklıklar altında güvenilir sızdırmazlığı garanti eder. Erken arızayı önlemek için sistemin maksimum basıncına ve termal aralığına dayanabilecek malzemelerin seçilmesi önemlidir.
Lug kelebek vanalar oldukça çok yönlüdür ve çok çeşitli endüstriyel sektörlerde kullanılır. Su arıtımında geri akışı önler ve basıncı korurlar. Petrol ve gaz boru hatları, yüksek basınç ve sıcaklık toleransından yararlanır. Kimyasal işlemlerde, uygun contalara sahip pabuç valfleri, aşındırıcı sıvıların güvenli bir şekilde taşınmasını sağlar. Enerji santralleri, basınç ve termal stabilitenin kritik olduğu buhar boru hatlarında pabuç vanaları kullanır. HVAC ve endüstriyel akışkan sistemleri, düşük ila orta basınçlı hava ve sıvı kontrolü için pabucu vanaları kullanır.
Her uygulama için doğru contanın seçilmesi hayati önem taşır. Kimyasal boru hatlarında PTFE tercih edilirken, su sistemlerinde EPDM veya NBR iyi sonuç verir. Doğru kurulum ve düzenli denetim, güvenilir valf ve conta performansı sağlar. Eşleşen valf tipi, conta malzemesi ve çalışma koşulları, mühendislerin bakım maliyetlerini en aza indirirken sistem verimliliğini optimize etmelerine olanak tanır.
Luglu kelebek vana seçerken ilk adım sistemin basınç ve sıcaklık gereksinimlerini iyice değerlendirmektir. Su veya HVAC boru hatları gibi düşük basınçlı sistemler, etkili pabuç valfi sızdırmazlığını sağlamak için yalnızca EPDM, NBR veya PTFE gibi yumuşak contalara ihtiyaç duyabilir. Bu yumuşak contalar esneklik sunar, valf ile flanş arasındaki küçük hizalama bozukluklarını giderir ve ek contalara gerek kalmadan yeterli sızdırmazlık sağlar. Ancak özellikle petrol, gaz veya kimyasal boru hatlarında sistem basınçları arttıkça yumuşak contalar tek başına sızıntıya karşı yeterli koruma sağlayamayabilir. Bu durumlarda, yüksek basınçlara dayanmak ve sıvı kaçağını önlemek için ilave kelebek vana contaları veya metalden metale contaların kullanılması tavsiye edilir. Sıcaklık değişimleri de kritik bir rol oynar. Yüksek sıcaklıklarda çalışan sistemlerde yumuşak contalar daha hızlı bozularak sızdırmazlık verimliliğinden ödün verebilir. Metal veya kompozit contalar daha geniş bir sıcaklık aralığında sızdırmazlık bütünlüğünü koruyabilir. Mühendisler, güvenilir, sızıntısız çalışma sağlayan, aşağı yöndeki ekipmanı potansiyel hasardan koruyan ve plansız arıza sürelerini en aza indiren bir vana ve conta kombinasyonu seçmek için maksimum çalışma basıncını, dalgalanma basıncını ve beklenen termal döngüleri hesaplamalıdır.
İpucu: Daima üreticinin basınç ve sıcaklık değerlerine bakın ve sızıntıları önlemek amacıyla yüksek gerilim koşullarına yönelik conta eklemeyi düşünün.
Hat sonu uygulamaları, pabuçlu kelebek vanalar için benzersiz zorluklar doğurur. Wafer tarzı vanaların aksine pabuç vanaları boru hattının ucuna monte edilebilir ancak izin verilen maksimum basınç doğrulanmalıdır. Uç valfi olarak monte edildiğinde valf gövdesi yalnızca tek taraftan desteklenir, bu da etkili basınç değerini azaltabilir. Bu tür konfigürasyonlarda, valf-flanş arayüzünde sıkı bir sızdırmazlık sağlamak için uygun şekilde seçilmiş bir conta çok önemli hale gelir. Bu basınç sınırlamalarının göz ardı edilmesi, contanın patlamasına, contanın deformasyonuna veya valf arızasına yol açarak potansiyel olarak sızıntılara veya sistemin kapanmasına neden olabilir. Ayrıca bazı yüksek basınçlı veya yüksek sıcaklıktaki boru hatları, mekanik destek sağlamak ve sızdırmazlık stabilitesini sağlamak için metalle güçlendirilmiş contalara ihtiyaç duyabilir. Mühendisler, hat sonu uygulamalarını değerlendirirken hem operasyonel basınçları hem de vana malzemesi mukavemetini değerlendirmeli, hem vananın hem de contanın en yüksek koşulları güvenli bir şekilde idare edebilmesini sağlamalıdır. Uygulamada, ASME, API veya ISO gibi standartlara uygun contaların belirtilmesi, özellikle sızıntının güvenlik tehlikelerine veya çevresel etkiye yol açabileceği kritik sistemlerde güvenilirliği sağlar.
İpucu: Hat sonu kullanımına ilişkin üretici yönergelerini doğrulayın ve operasyonel risklerden kaçınmak için her zaman sistemin maksimum basıncına göre tasarlanmış contalar takın.
Bir boru hattı yoluyla taşınan sıvı veya gazın türü, conta seçimini ve pabuçlu kelebek vanalar için vana yuvası malzemesini önemli ölçüde etkiler. Farklı ortamlar valf contaları ve contalarıyla farklı şekilde etkileşime girer. Örneğin su ve aşındırıcı olmayan sıvılar standart EPDM veya NBR contalarla uyumludur. Yağ ve petrol bazlı akışkanlar, kimyasal direnç nedeniyle FKM veya PTFE contalar gerektirebilir. Aşındırıcı kimyasallar, asitler ve tuzlu sular, kimyasal saldırılara bozulmadan dayanabilen yüksek kaliteli PTFE, metal veya kompozit contalar gerektirir. Buhar boru hatları, özellikle yüksek sıcaklıklarda, termal genleşme altında esnekliği ve sıkıştırmayı koruyan contalar gerektirir. Uyumsuz contaların kullanılması kimyasal bozulmaya, sızıntılara, valf diskinin ve yuvasının erken aşınmasına ve potansiyel sistem arızasına neden olabilir. Mühendisler, valf yuvalarını ve contalarını seçerken yalnızca sıvının kimyasal özelliklerini değil aynı zamanda basınç, sıcaklık ve akış özelliklerini de dikkate almalıdır. Uygun ortam uyumluluğu, uzun süreli güvenilir çalışmayı sağlar, bakım sıklığını azaltır ve maliyetli acil onarımları önler.
Bakım gereksinimleri conta ve valf seçiminde önemli bir rol oynar. Pabuçlu kelebek vanaların en önemli avantajlarından biri, bakım personelinin tüm boru hattını kapatmadan vanaya erişmesine olanak tanıyan tek uçtan çıkarma kabiliyetidir. Bu tasarım arıza süresini azaltır ve conta değişimini kolaylaştırır. Sık çalıştırılan veya periyodik basınç değişiklikleri olan sistemlerde contalarda daha fazla aşınma meydana gelebilir ve düzenli kontrol gerektirebilir. Proaktif bir bakım programının uygulanması, conta veya conta bozulmalarının erken tespit edilmesine, sızıntıların önlenmesine ve beklenmedik bakım maliyetlerinin en aza indirilmesine yardımcı olur. Ek olarak, kimyasal veya enerji santrali boru hatları gibi kritik proseslerdeki vanalar, değiştirilmesi kolay ve tekrar tekrar sökülmeye karşı dirençli contalardan yararlanır. Daha uzun hizmet ömrüne sahip veya güçlendirilmiş yapıya sahip contaların seçilmesi güvenilirliği daha da artırabilir, işçilik maliyetlerini azaltabilir ve güvenlik veya performanstan ödün vermeden sürekli çalışmayı sağlayabilir.
Bir pabuçlu kelebek vananın doğru şekilde çalışmasını ve contaların sızdırmazlık özelliklerini korumasını sağlamak için doğru kurulum şarttır. Flanş hizalaması, cıvata torku ve conta konumu kritik faktörlerdir. Yanlış hizalanmış flanşlar conta üzerinde eşit olmayan bir sıkıştırma oluşturarak sızıntılara veya erken arızaya neden olabilir. Benzer şekilde, cıvatalara aşırı veya yetersiz tork uygulanması valf gövdesini veya contayı bozarak sızdırmazlık özelliğini azaltabilir. Termal genleşme veya titreşime sahip boru hatları için, sıkı bir sızdırmazlık sağlarken hareketi de karşılayan bir contanın seçilmesi önemlidir. Ek olarak, kompakt kurulumlarda veya sınırlı alana sahip alanlarda, pabuç valfinin dişli pabuçları kurulumu kolaylaştırır, ancak doğru hizalamanın ve eşit conta sıkıştırmasının sağlanmasına dikkat edilmelidir. Cıvata sıkma sırası ve uygulanabilir olduğunda uygun yağlayıcıların kullanımı da dahil olmak üzere üreticinin önerdiği kurulum prosedürlerinin takip edilmesi, tutarlı conta performansı ve uzun vadeli valf güvenilirliği sağlar.
İpucu: Tutarlı conta sıkıştırmasını ve güvenilir sızdırmazlığı garanti etmek için uygun tork özelliklerini, hizalama araçlarını ve kurulum sıralarını kullanın.
Doğruyu seçmek pabucu kelebek vana güvenli ve sızıntısız çalışmanın anahtarıdır. Contalar, değişen basınç ve sıcaklıklar altında sıkı contaların korunmasında hayati bir rol oynar. Tianjin Worlds Valve Co., Ltd. kurulumu kolaylaştıran, bakım ihtiyaçlarını azaltan ve uzun süreli endüstriyel kullanım için güvenilir performans sağlayan dayanıklı, yüksek kaliteli vanalar sağlar.
C: Her zaman değil. Contalar, uygun pabuç valfi sızdırmazlığı için basınç, sıcaklık ve sızdırmazlık gereksinimlerine bağlıdır.
C: Kelebek vana montajı sırasında sızdırmazlık sağlar, sızıntıları önler ve güvenilir çalışmayı destekler.
C: Sistem basıncını, ortam türünü ve bakım ihtiyaçlarını göz önünde bulundurun. Doğru conta seçimi, valf contası gereksinimlerini karşılar.
C: Evet, düşük basınçlı veya kritik olmayan uygulamalarda yumuşak contalar yeterli olabilir. Yüksek basınçlı sistemlerde contaya ihtiyaç vardır.
C: Contalar sızıntı korumasını artırır, dayanıklılığı artırır ve kurulum veya değiştirme sırasında bakımı kolaylaştırır.
