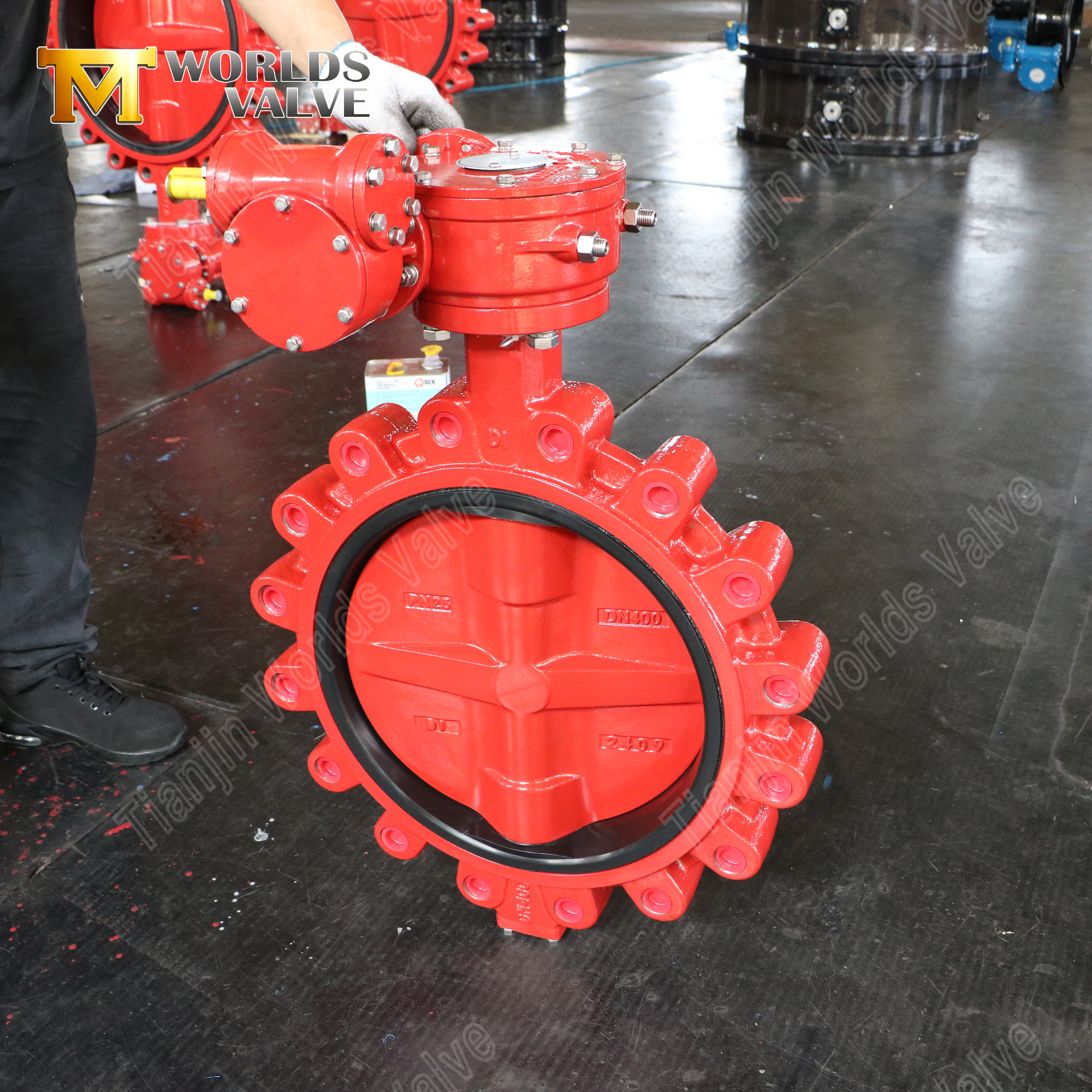

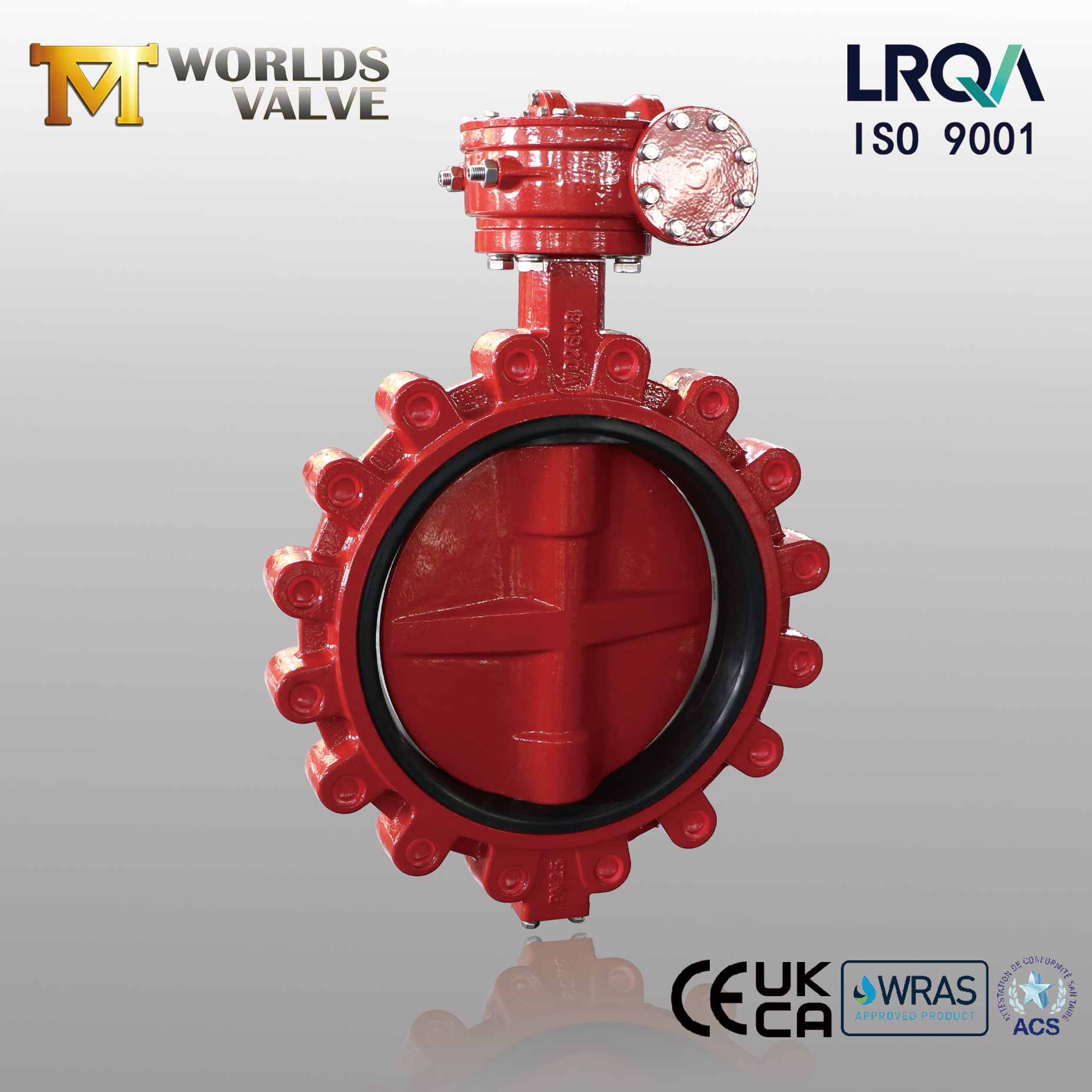

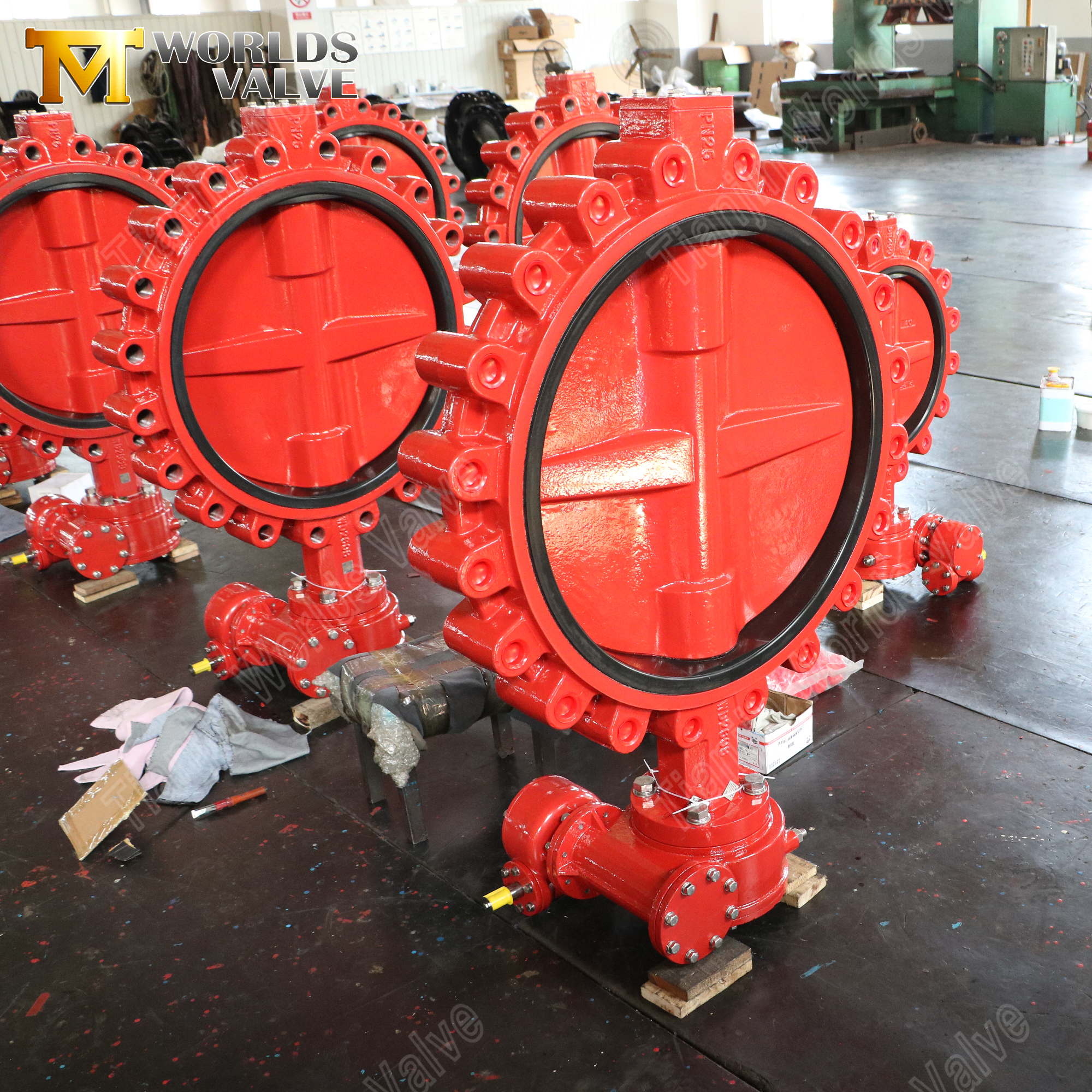

Lug Kelebek Vana – WRAS EPDM Yataklı, Dişliyle Kumandalı, DN50-DN1200

Ürüne Genel Bakış

Pabuçlu kelebek vana, dişli pabuç tasarımıyla ayırt edilen çeyrek dönüşlü bir akış kontrol cihazıdır; vana gövdesinin her iki tarafındaki dişli eklentiler, her iki taraftan bağımsız olarak doğrudan boru flanşlarına cıvatalanmasına olanak tanır.

Flanşlar arasına sıkıştırılmış ve sökülmesi için bağlantının tamamen kesilmesini gerektiren wafer vanaların aksine, pabuç tasarımı ölü uç servisine olanak sağlar: diğer tarafı basınçlı ve çalışır durumda kalırken boru hattının bir tarafından vanayı çıkarabilirsiniz. Bu, onu bakım izolasyonunun, boru hattı esnekliğinin ve azaltılmış arıza süresinin kritik olduğu sistemler için tercih edilen seçenek haline getiriyor.

Bu modelde EN-GJS-400-15 sünek demir gövde ve disk, güvenli içme suyu uygulamaları için WRAS onaylı EPDM yatak, sağlam tork iletimi için SS431 paslanmaz çelik gövde ve pürüzsüz, kendinden kilitlenen manuel kontrol için sonsuz dişli operatörü bulunur; PN25 (25 bar) değerinde ve RAL 3013 epoksi kaplamayla kaplanmıştır. DN50"den DN1200"e kadar boyutları mevcut olan bu vana, su temini, atık su arıtma, HVAC ve endüstriyel işleme sistemlerinde güvenilir, uzun vadeli hizmet için tasarlanmıştır.

15 yılı aşkın ihracat tecrübesine sahip doğrudan bir OEM/ODM üreticisi olan Tianjin Worlds Valve Co., Ltd., tamamı tam spesifikasyonlarınıza göre uyarlanmış, tamamen özelleştirilebilir pabuçlu kelebek vanalar (malzemeler, boyutlar, basınç değerleri, flanş standartları, kaplamalar ve aktüatörler) sunar. Ürünlerimiz 50"den fazla ülkeye ihraç edilmekte ve ISO 9001 (LRQA sertifikalı), CE, UKCA, WRAS ve ACS sertifikalarıyla desteklenmektedir.

Tanıtmak:

Lug Kelebek Vana | Sfero Döküm Gövde ve Disk | EPDM Koltuk | Dişliyle Çalıştırılan

Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

CBF02-TL01 - Detaylı Ürün Bilgisi

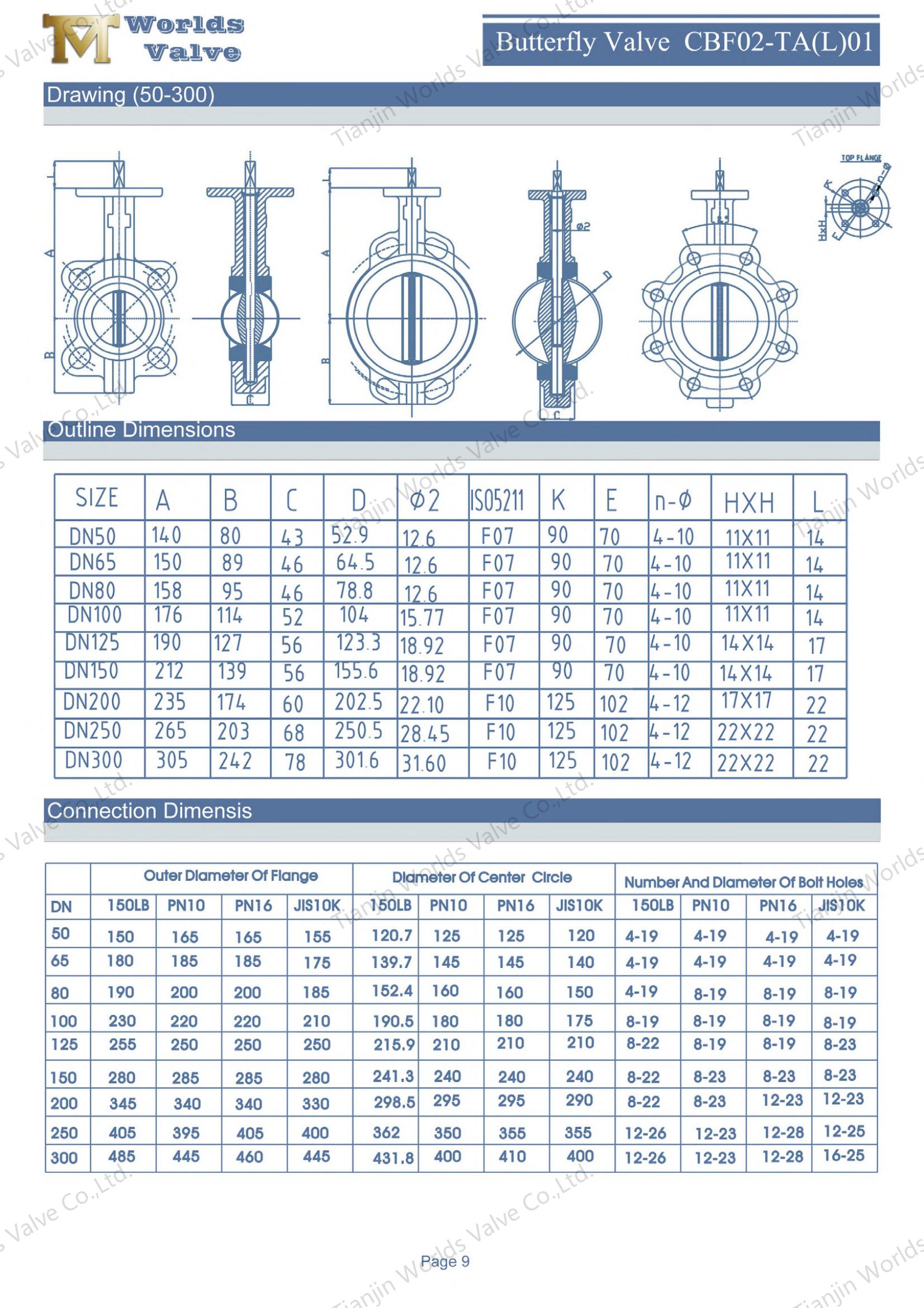

Teknik Özellikler

Bu model aşağıdaki parametrelerle yapılandırılmıştır. Aşağıda listelenen her öğenin özel ihtiyaçlarınıza göre özelleştirilebileceğini lütfen unutmayın.

Temel Özellikler ve Avantajlar

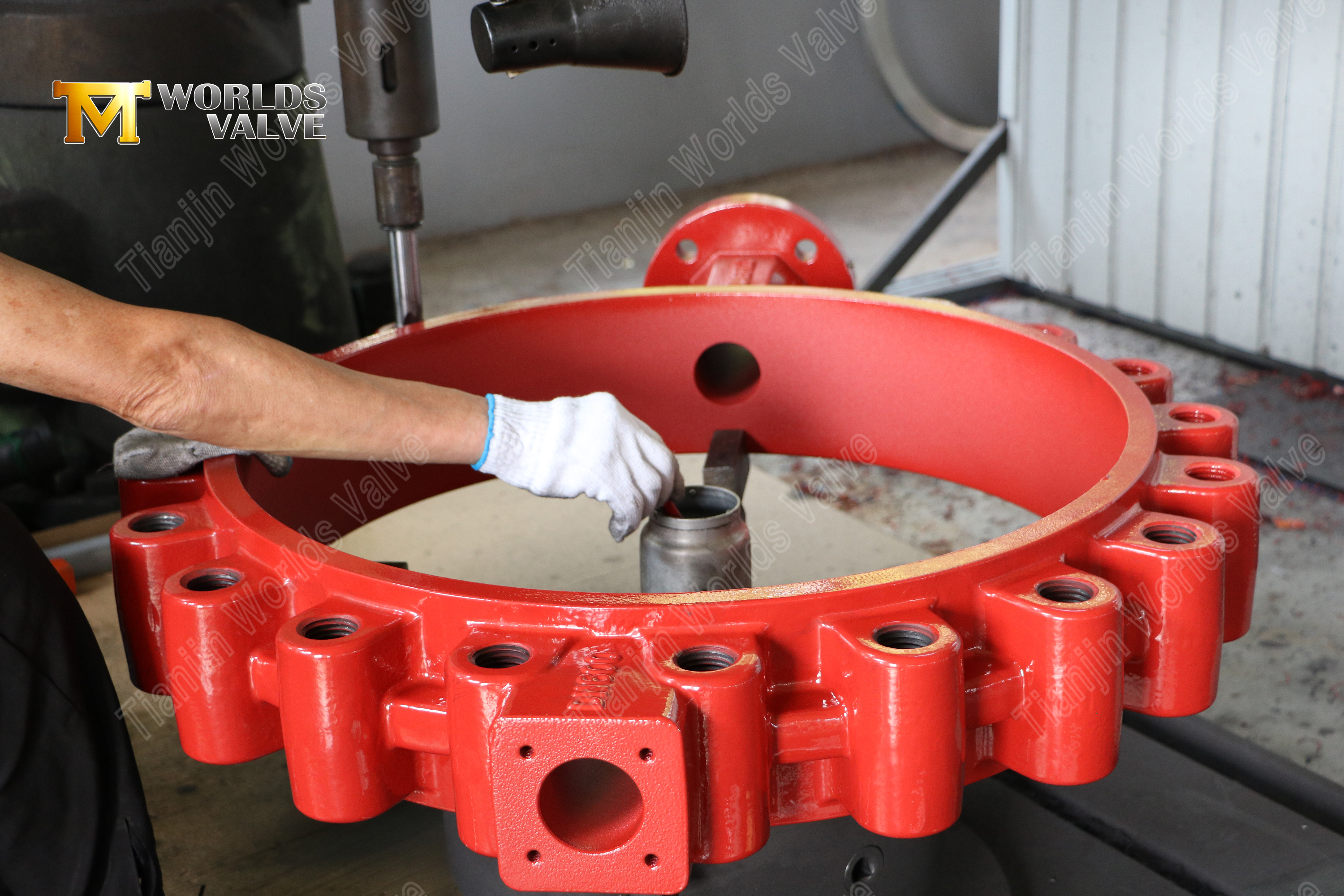

1. Lug Tipi Tasarım – Çıkmaz Servis ve Bakım İzolasyonu

• Bağımsız Boru Hattı Montajı – Vana gövdesinin her iki yanındaki dişli pabuçlar, her iki tarafın bağımsız olarak boru flanşlarına cıvatalanmasına olanak tanıyarak, kör uçlu hizmete olanak tanır; vana bir boru hattının sonuna monte edilebilir veya bakım için bir bölümü izole etmek için kullanılabilir.

• Basitleştirilmiş Bakım – Valf, basıncı boşaltmadan veya tüm boru hattını kapatmadan tek taraftan çıkarılabilir; bu, arıza süresinin maliyetli olduğu tesislerde kritik bir avantajdır.

• Üstün Sertlik – Pabuç tasarımı, boru gerilimine, titreşime ve termal genleşmeye karşı dayanıklı olarak levha türlerine göre daha fazla yapısal güç sağlar.

• Çift Yönlü Sızdırmazlık – Her iki akış yönünde de güvenilir kapatma sağlar.

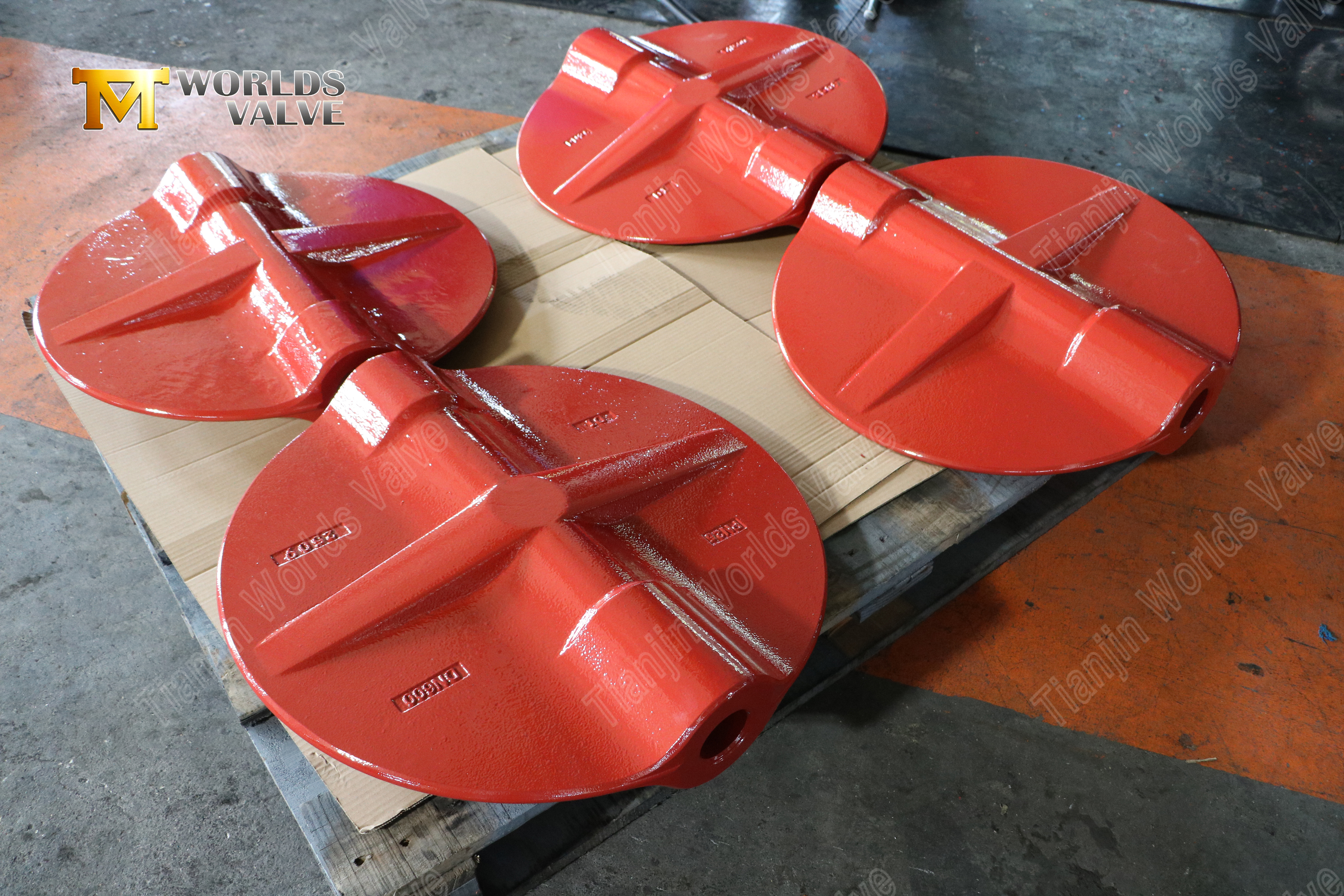

2. Gövde ve Disk Malzemesi – Sfero Döküm EN-GJS-400-15 (GGG40)

• Yüksek Mukavemet –EN-GJS-400-15, minimum %15 uzama ile ≥400 MPa çekme mukavemeti ve ≥250 MPa akma mukavemeti sunar; PN25 basınç dalgalanmaları ve termal genleşme altında güvenilir performans sağlar.

• Mükemmel Darbe Direnci – Küresel grafit yapı, kırılmadan mekanik şoka ve boru hattı titreşimine dayanarak olağanüstü sağlamlık sağlar.

• Korozyon Koruması – RAL 3013 epoksi kaplamayla birleştirilmiş gövde ve disk, su, atık su ve genel endüstriyel hizmetlerde korozyona karşı dayanıklıdır.

3. Koltuk Malzemesi – WRAS Onaylı EPDM

• İçme Suyu Güvenli – EPDM koltuğu WRAS (Su Düzenlemeleri Tavsiye Programı) onayına sahiptir ve bu da onu Birleşik Krallık'taki ve WRAS sertifikası gerektiren diğer bölgelerdeki içme suyu tedarik sistemleriyle tamamen uyumlu hale getirir.

• Mükemmel Su Direnci –EPDM suya, buhara ve dış mekan hava koşullarına karşı olağanüstü direnç sunarak su temini, atık su ve HVAC uygulamaları için idealdir.

• Geniş Sıcaklık Aralığı –-20°C ile +120°C arasında sızdırmazlık özelliklerini korur.

• Kabarcık Geçirmez Kapatma – Güvenilir çift yönlü sızdırmazlık sağlayarak her iki akış yönünde de sıfır sızıntı sağlar.

4. Gövde Malzemesi – SS431 Paslanmaz Çelik

• Yüksek Mukavemet –SS431, güvenilir tork iletimi için 304/316 paslanmaz çelikten önemli ölçüde daha yüksek, 800–1000 MPa çekme mukavemetine sahip, mükemmel mekanik mukavemet ve tokluk sunan martensitik bir paslanmaz çeliktir.

• Üstün Aşınma Direnci - Sertleştirilmiş yüzey, tekrarlanan döngüler sırasında sürtünmeye ve aşınmaya karşı direnç gösterir, bu da onu valf gövdesi uygulamaları için çok uygun hale getirir.

• İyi Korozyon Direnci –SS431, uzun süreli dayanıklılık sağlayan yüksek sertlik (248–302 HB) ile tüm martensitik paslanmaz çelikler arasında en iyi korozyon direncini sunar.

• Patlamaya Karşı Korumalı Tasarım – Tutma mekanizması, basınç dalgalanmaları altında gövdenin kazara fırlamasını önler.

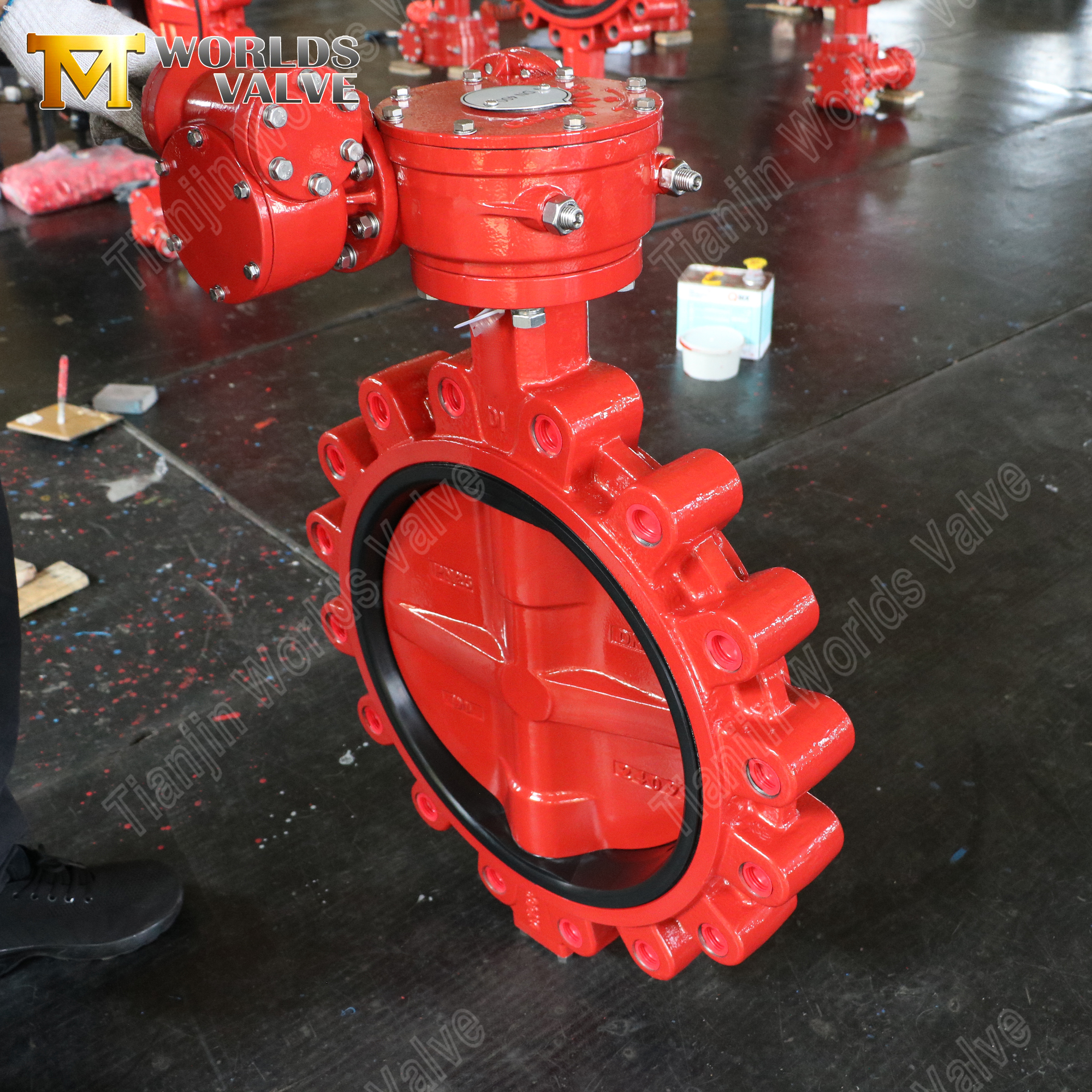

5. Sonsuz Dişli Operatörü – Pürüzsüz, Kendiliğinden Kilitlenen Kontrol

• Kendiliğinden Kilitlenen Tasarım – Sonsuz dişli kendiliğinden kilitlenir, böylece disk akış basıncı altında bile yerinde kalır; ek kilitleme cihazına gerek yoktur.

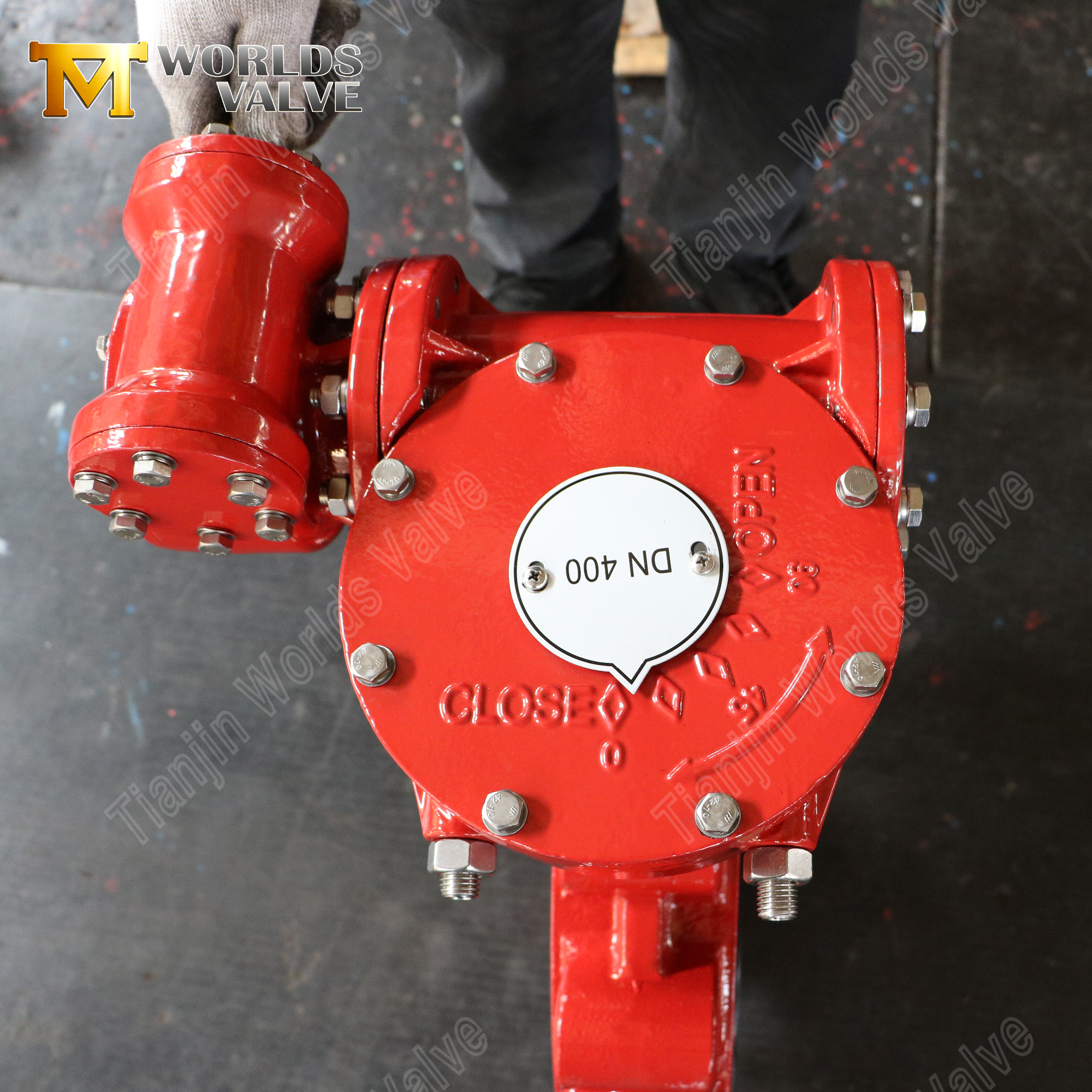

• Açma-Kapama Konum Göstergesi – Dahili gösterge, vana konumunu bir bakışta gösterir.

• Azaltılmış Çalışma Torku – Dişli oranı, manuel giriş torkunu artırarak çalışmayı sorunsuz ve zahmetsiz hale getirir; özellikle el kolu torkunun rahat çalışma için çok yüksek olduğu daha büyük boyutlar için önemlidir.

• ISO 5211 Montaj –Standartlaştırılmış üst flanş, gerektiğinde elektrikli veya pnömatik çalıştırmaya kolay yükseltme sağlar.

6. RAL 3013 Kaplama – Dayanıklı Koruma ve Yüksek Görünürlük

• Domates Kırmızısı Kaplama –RAL 3013, yumuşak domates ve tuğla alt tonlu, sıcak, topraksı bir kırmızıdır; canlı bir görsel varlık sağlayan belirgin şekilde koyu, doygun bir kırmızıdır (LRV = 8,47).

• Üstün Korozyon Koruması – Epoksi reçine kaplama darbeye, aşınmaya ve kimyasal saldırılara karşı mükemmel direnç sağlar.

• Yüksek Görünürlük – Koyu kırmızı kaplama, vananın endüstriyel ortamlarda kolayca tanımlanmasını sağlayarak güvenlik ve bakım prosedürlerini destekler.

7. PN25 Derecelendirmesi – Daha Yüksek Basınç Yeteneği

• Üstün Basınç İşleme – PN25 (25 bar / 363 psi) derecesine sahip bu vana, standart PN10/PN16 vanalardan önemli ölçüde daha yüksek sistem basınçlarını idare eder; yüksek basınç gereksinimleri olan yüksek bina su temini, endüstriyel işleme ve boru hattı sistemleri için idealdir.

• Dayanıklı Yapı –EN-GJS-400-15 gövdesi ve SS431 gövdesi, sürekli yüksek basınç ve geçici dalgalanma koşulları altında güvenilir çalışmayı sağlar.

• Çok Yönlü Uygulama –PN25 uyumluluğu, vananın, pompalı şebeke ve basınçlı dağıtım ağları da dahil olmak üzere daha geniş yelpazedeki zorlu uygulamalar için uygunluğunu artırır.

Tipik Uygulamalar

EN-GJS-400-15 gövdeli, WRAS EPDM yataklı, PN25 dereceli ve dişli operatörlü pabuçlu kelebek vanalara çok çeşitli endüstrilerde güvenilmektedir:

• Su Temini ve Dağıtımı – İçme suyu şebekeleri, yüksek bina temini, pompa istasyonları – PN25 derecesi yüksek sistem basınçlarını yönetir; WRAS onayı içme suyu güvenliğini sağlar.

• Atık Su Arıtma – Kanalizasyon hatları, arıtma tesisleri, atık su sistemleri.

• HVAC Sistemleri–Soğutulmuş su, sıcak su, soğutma kulesi sistemleri.

• Endüstriyel İşleme – Genel endüstriyel su hatları, soğutma suyu, proses sıvıları.

• Yangından Korunma – Yangın suyu hatları, yağmurlama sistemleri, su baskını sistemleri.

• Sulama – Tarımsal ve peyzaj sulama sistemleri.

Neden Tianjin Worlds Valve"ı Seçmelisiniz?

• Güvenebileceğiniz kalite. ISO 9001:2015 belgemiz dünyanın en saygın belgelendirme kuruluşlarından biri olan LRQA tarafından verilmektedir. Her vana malzeme sertifikaları ve basınç testi raporlarıyla birlikte gelir; istisna yoktur.

• WRAS Sertifikalı EPDM Koltuklar. EPDM koltuklarımız, Birleşik Krallık'taki ve WRAS tarafından düzenlenen diğer pazarlardaki su tedarik projeleri için kritik bir gereklilik olan içme suyu düzenlemelerine tam uyum sağlayan WRAS onayına sahiptir.

• PN25 Basınç Yeteneği. PN25 derecesine sahip pabuçlu kelebek vanalarımız, standart vanalara göre daha yüksek sistem basınçlarına dayanır; bu da onları yüksek binalar, endüstriyel işleme ve basınçlı dağıtım ağları için uygun kılar.

• Lug Valf Uzmanları. Dünya çapında su, endüstriyel ve belediye projelerine yönelik pabuçlu kelebek vanalar üretme konusunda geniş deneyime sahibiz.

• Geniş Boyut Aralığı. DN50'den DN1200'e kadar endüstriyel boru gereksinimlerinin tamamını karşılıyoruz.

• Tam Özelleştirme. Malzemeler, flanş standartları (ANSI, DIN, JIS, BS), kaplamalar (herhangi bir RAL rengi), aktüatörler; hepsi sizin spesifikasyonunuza göre.

• 19+ Yıllık İhracat Tecrübesi. Avrupa, Amerika, Orta Doğu ve Güneydoğu Asya'da 50'den fazla ülkeye sorunsuz lojistik ve satış sonrası destek.

• %100 İzlenebilirlik. Her siparişte malzeme sertifikaları ve basınç testi raporları istisnasız.

• Hızlı Geri Dönüş. Özel proje yöneticisi; tipik teslim süresi 15-40 gün. Tianjin'de fabrika ziyaretleri memnuniyetle karşılanır.

İletişime Geçin – Lug Valfinizi Bugün Kişiselleştirin:

İster WRAS EPDM koltuklu ve RAL 3013 kaplamalı bu PN25 konfigürasyonuna, ister DN50–DN1200 ürün yelpazemizde farklı bir boyuta, ister tamamen özel bir tasarıma ihtiyacınız olsun, sizin spesifikasyonlarınıza göre üretmeye hazırız.

İhtiyaçlarınızı bize gönderin:

• Gerekli boyut ve basınç derecesi

• Ortam türü ve çalışma sıcaklığı

• Tercih edilen malzeme kombinasyonu (gövde / disk / koltuk)

• Aktüatör tipi (manuel, dişli, elektrikli, pnömatik, hidrolik)

• Flanş standardı ve delme (ANSI, DIN, JIS, BS)

• Kaplama rengi (herhangi bir RAL)

• Hedef miktar ve hedef bağlantı noktası

Ekibimiz 24 saat içinde fiyat teklifi ve mühendislik teklifiyle yanıt verecektir.

Fabrika ziyaretleri memnuniyetle karşılanır - gelip vanalarınızı Çin"in Tianjin şehrinde nasıl ürettiğimizi görün..

Hemen Bize Ulaşın , Vananızı Birlikte Yapalım.
