CBF01-TL01
OEM | ODM | WDS
| Miktar： | |
|---|---|
Tianjin Worlds pabuçlu kelebek vana, epoksi kaplamalı sünek demir (GGG40) gövdeye, CF8M (AISI 316) paslanmaz çelik diske, SS416 paslanmaz çelik gövdeye ve PN16 (16 bar) hizmeti için derecelendirilmiş bir NBR (nitril kauçuk) yatağa sahiptir. Dişli eklentilere sahip pabuç tarzı gövdesi, vananın doğrudan bir boru hattı flanşına cıvatalanmasına ve bir taraftan tam nominal basınca dayanmasına olanak tanıyarak, kör uçlu hizmete olanak tanır; izolasyon, bakım kapatmaları ve gelecekteki hat uzatmaları için idealdir. CF8M disk, oyuklanma ve klorür korozyonuna karşı mükemmel direnç sunarken, sertleştirilmiş SS416 gövde, güvenilir tork iletimi için yüksek mukavemet ve aşınma direnci sağlar. NBR yuvası, –20°C ile +100°C arasında iyi yağ, yakıt ve gres direnciyle kabarcık geçirmez sızdırmazlık sağlar, ancak dış mekanda UV/ozona maruz kalma veya güçlü asit/bazlara uygun değildir. DN50"den DN2000"e kadar mevcut olan vana, aktüatörlerin doğrudan montajı için ISO 5211 ile uyumludur ve su arıtma, yağ ve gaz, yakıt taşıma ve yağ dirençli güvenilir açma/kapama ve kısma kontrolü gerektiren genel endüstriyel uygulamalarda yaygın olarak kullanılır.
Tianjin Worlds Valve Co., Ltd., ISO 9001 sertifikalı bir kalite yönetim sistemi altında faaliyet göstermektedir ve talep üzerine CE, UKCA, WRAS ve ACS sertifikalarına sahip ürünler tedarik edebilmektedir. Biz doğrudan Çin merkezli bir OEM/ODM üreticisiyiz ve vanaları kesinlikle müşteri spesifikasyonlarına göre üretiyoruz. Tüm malzemeler (gövde, disk, gövde, yuva, basınç derecesi, flanş standardı, çalıştırma ve kaplama), özel uygulama gereksinimlerinizi karşılamak üzere tamamen özelleştirilebilir. Her siparişte tam belgeler (değirmen test raporlarını ve basınç testi raporlarını içeren malzeme sertifikaları) sağlanır.

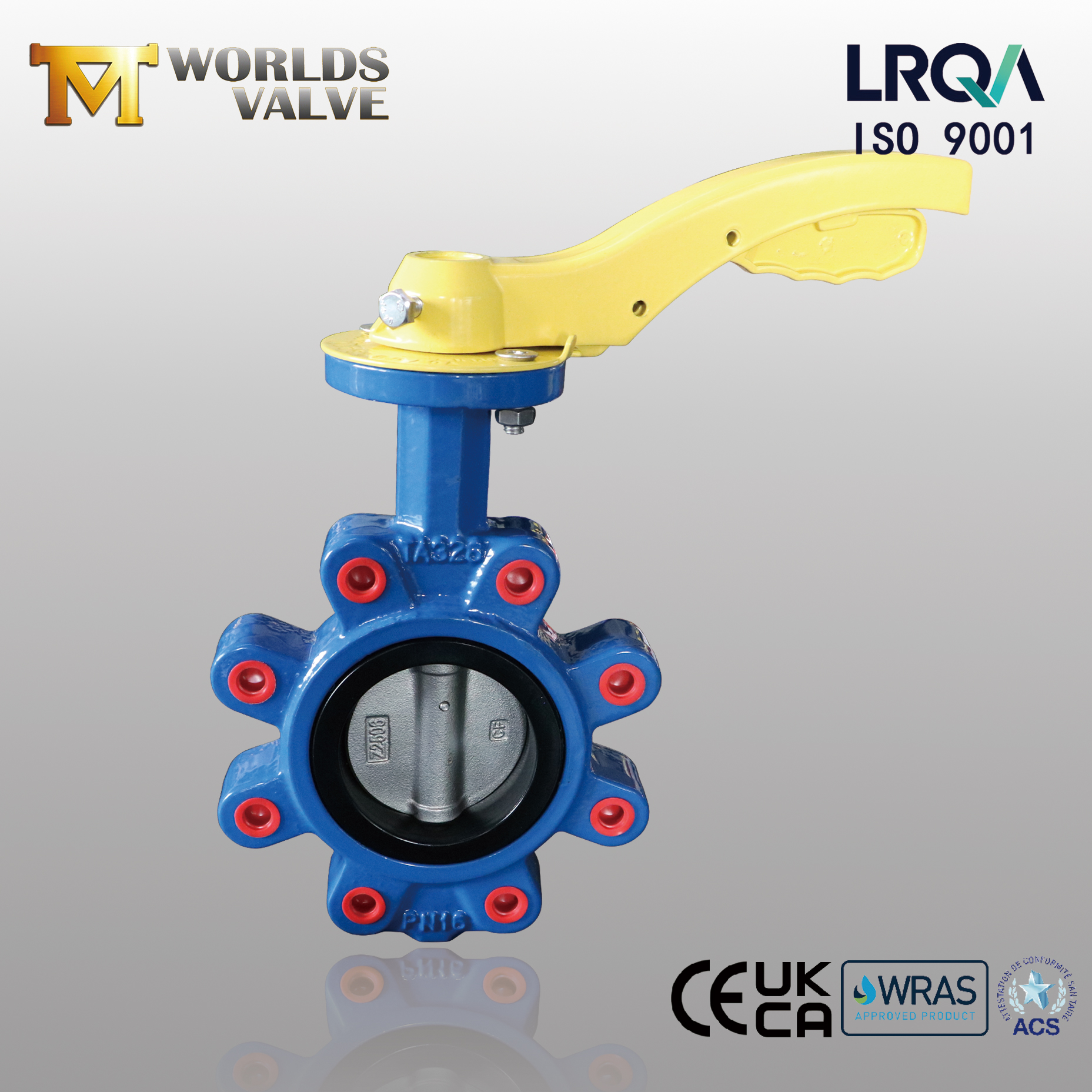

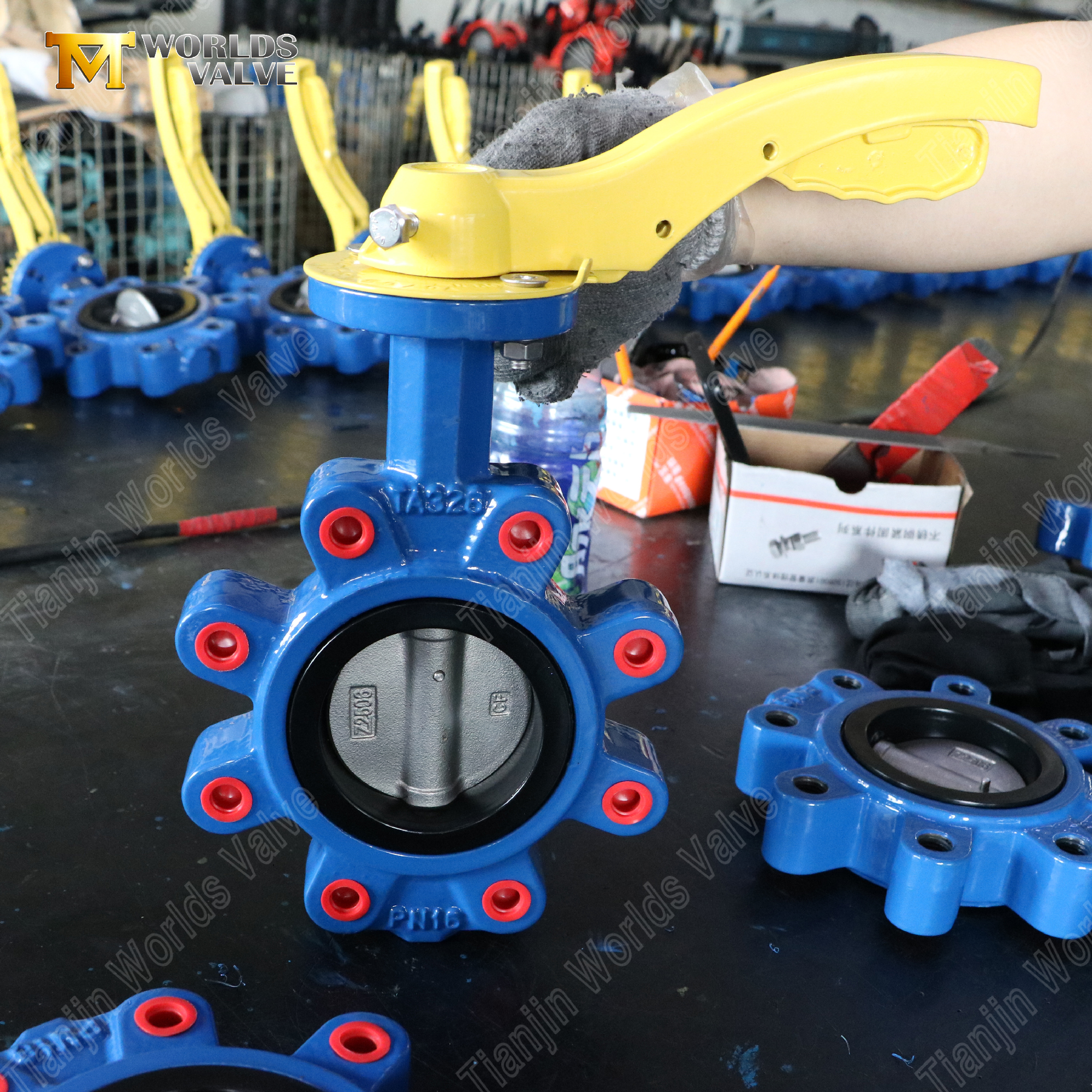

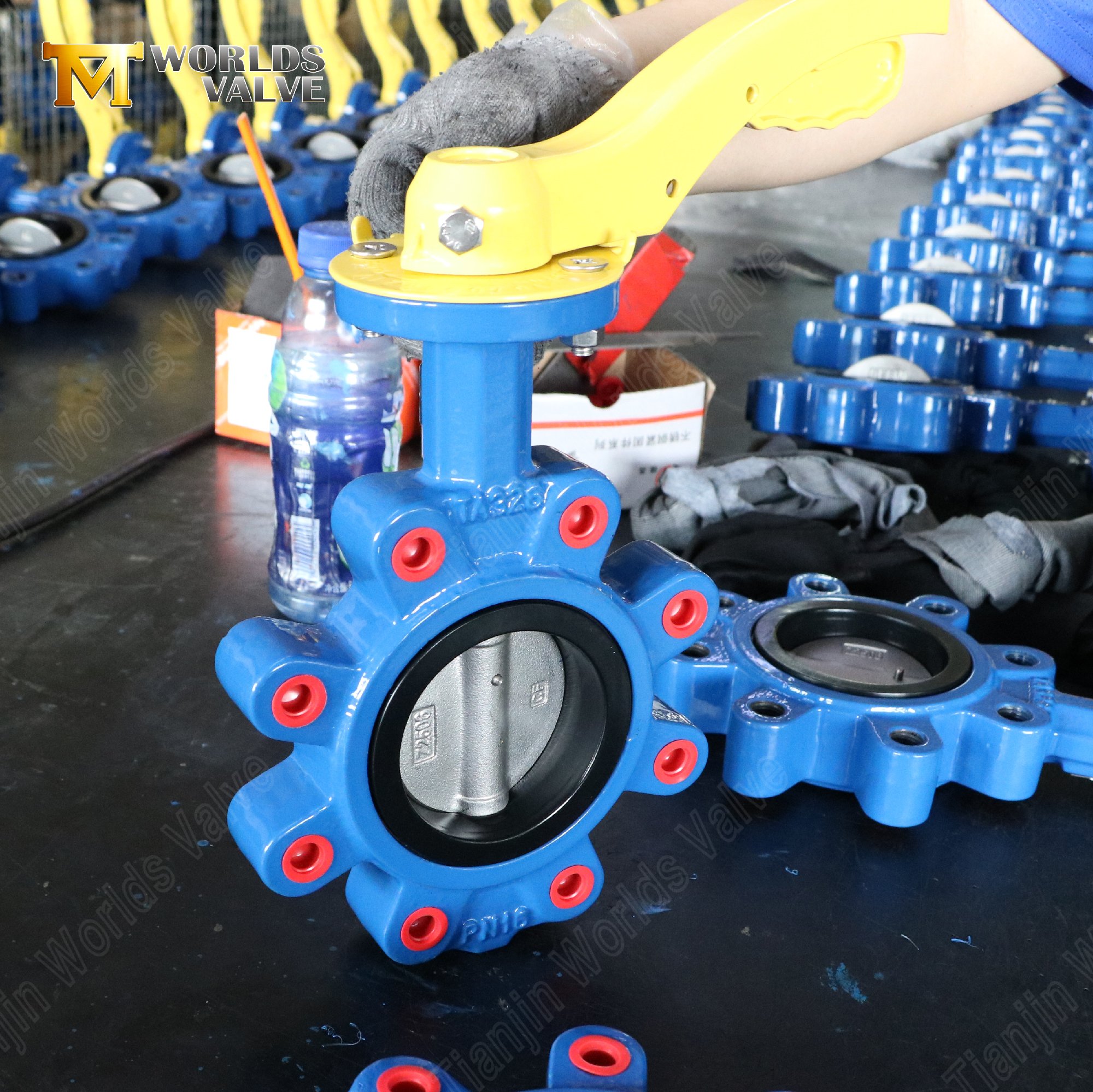

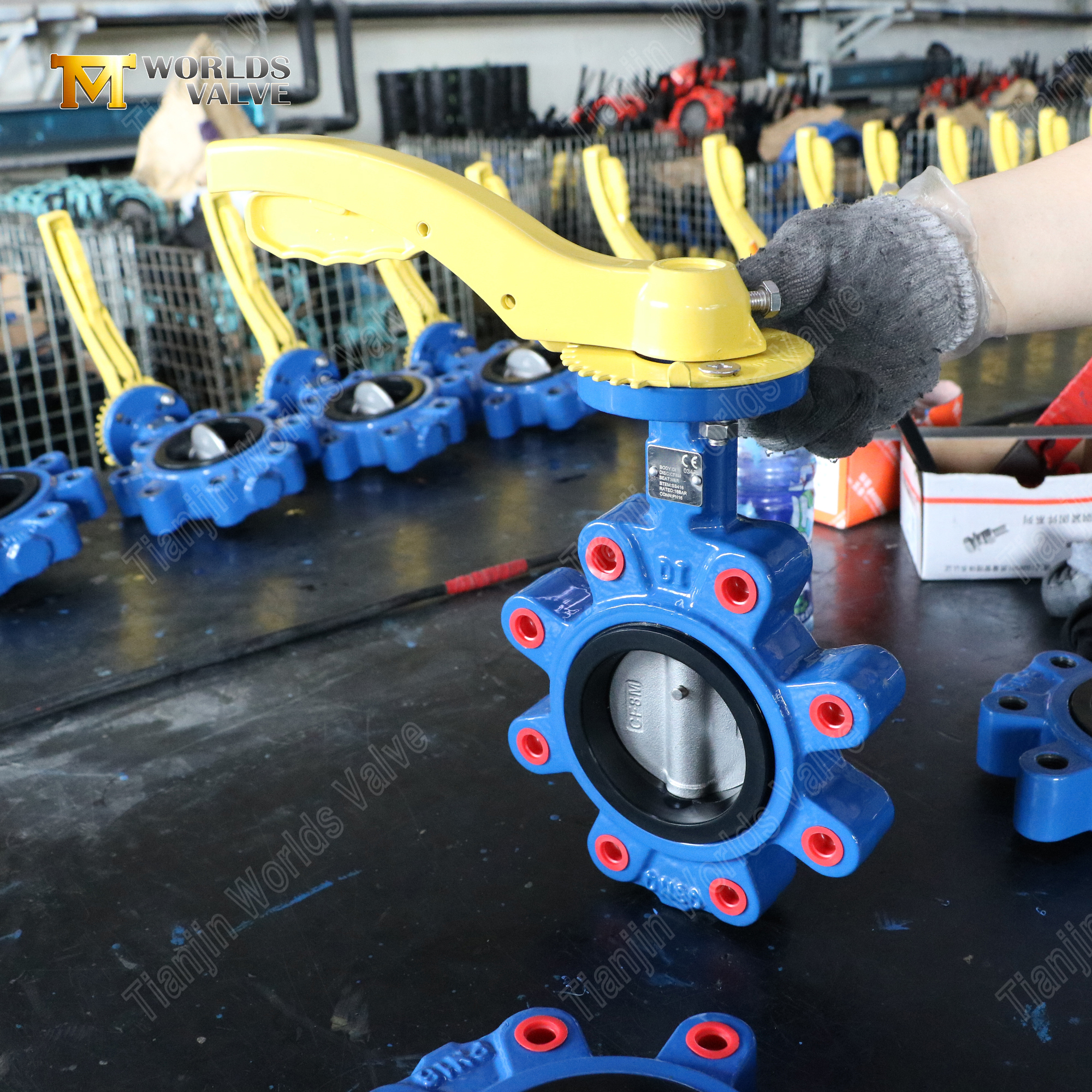

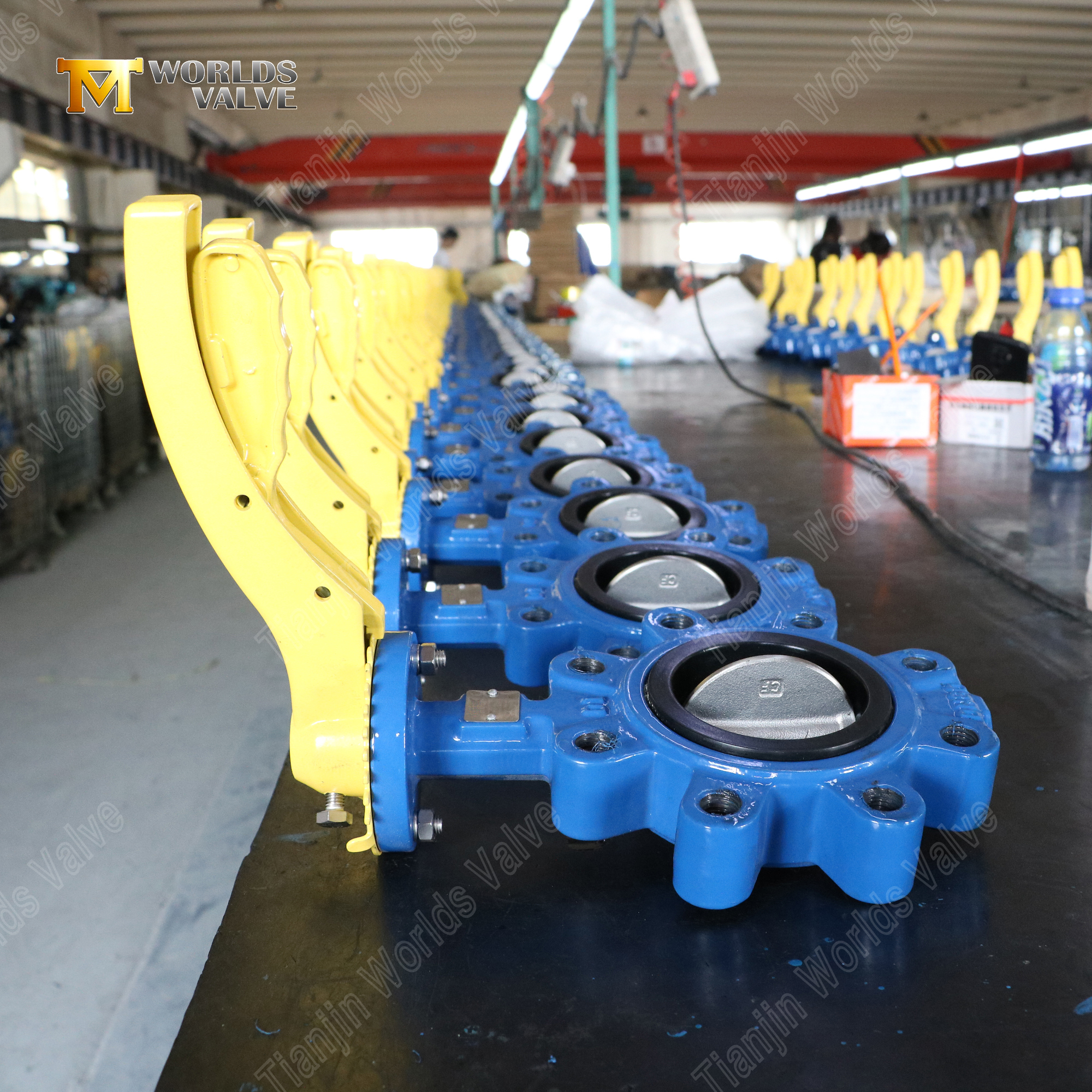

DI Vana Gövdesi ve CF8M Diskli Lug Kelebek Vana | Manuel Kumandalı
Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız
CBF01-TL01 - Detaylı Ürün Bilgisi
1. Lug Gövdesi-Çıkmaz Servis Yeteneği
Dişli pabuç ekleri, hat sonu izolasyonu için tek bir flanşa doğrudan cıvatalamaya olanak tanır.
Yukarı akış tarafını etkilemeden aşağı akış boru hattının kaldırılmasına olanak tanır.
EN 1092, ANSI B16.5 ve AS2129 flanşlarıyla uyumludur.
2. CF8M Paslanmaz Çelik Disk – Üstün Korozyon Direnci
CF8M (AISI 316) oyuklanma, çatlak korozyonu ve klorür saldırısına karşı mükemmel direnç sunar.
Deniz suyu, acı su, kimyasal ve endüstriyel uygulamalar için idealdir.
Tuzlu veya asidik koşullarda standart 304 kaliteden daha iyi performans gösterir.
3. SS416 Gövde – Yüksek Mukavemet ve Aşınma Direnci
Akma dayanımı 316SS"nin neredeyse iki katı olan martensitik paslanmaz çelik.
Mükemmel işlenebilirlik ve aşınmama özellikleri.
Daha yüksek mukavemet ve sertlik için ısıl işleme tabi tutulabilir.
4. NBR Koltuğu – Yağ ve Yakıt Direnci
Yağlara, yakıtlara, alifatik hidrokarbonlara ve greslere karşı mükemmel direnç.
İyi aşınma direnci ve mekanik mukavemet.
Sıcaklık aralığı: -20°C ila +100°C.
Yükseltme seçenekleri: EPDM (su/buhar), Viton (agresif kimyasallar/yüksek sıcaklık).
5. PN16 Basınç Değeri – Güvenilir Performans
16 bar maksimum çalışma basıncı için derecelendirilmiştir.
Kabuk test basıncı: 24 bar.
Zorlu endüstriyel ve yardımcı uygulamalar için uygundur.
6. ISO 5211 Doğrudan Aktüatör Montajı
Standartlaştırılmış üst flanş, sonsuz dişlinin, elektrikli veya pnömatik aktüatörlerin doğrudan monte edilmesini sağlar.
Özel braketlere gerek yoktur; hızlı ve güvenli kurulum.
7. Tamamen Özelleştirilebilir OEM/ODM Çözümü
Gövde malzemeleri: Sfero döküm (standart), WCB, CF8, CF8M.
Disk malzemeleri: CF8M (standart), CF8, çift yönlü, süper çift yönlü, alüminyum bronz.
Koltuk malzemeleri: NBR (standart), EPDM, Viton, PTFE.
Kök malzemeleri: SS416 (standart), SS304, SS316, SS431.
Basınç değerleri: PN10, PN16, PN25, Sınıf 150.
Flanş standartları: EN 1092, ANSI B16.5, AS2129, JIS.
Çalıştırma: El kolu, sonsuz dişli, elektrikli aktüatör, pnömatik aktüatör.
Sertifikalar: ISO 9001, CE, UKCA, WRAS, ACS istek üzerine mevcuttur.

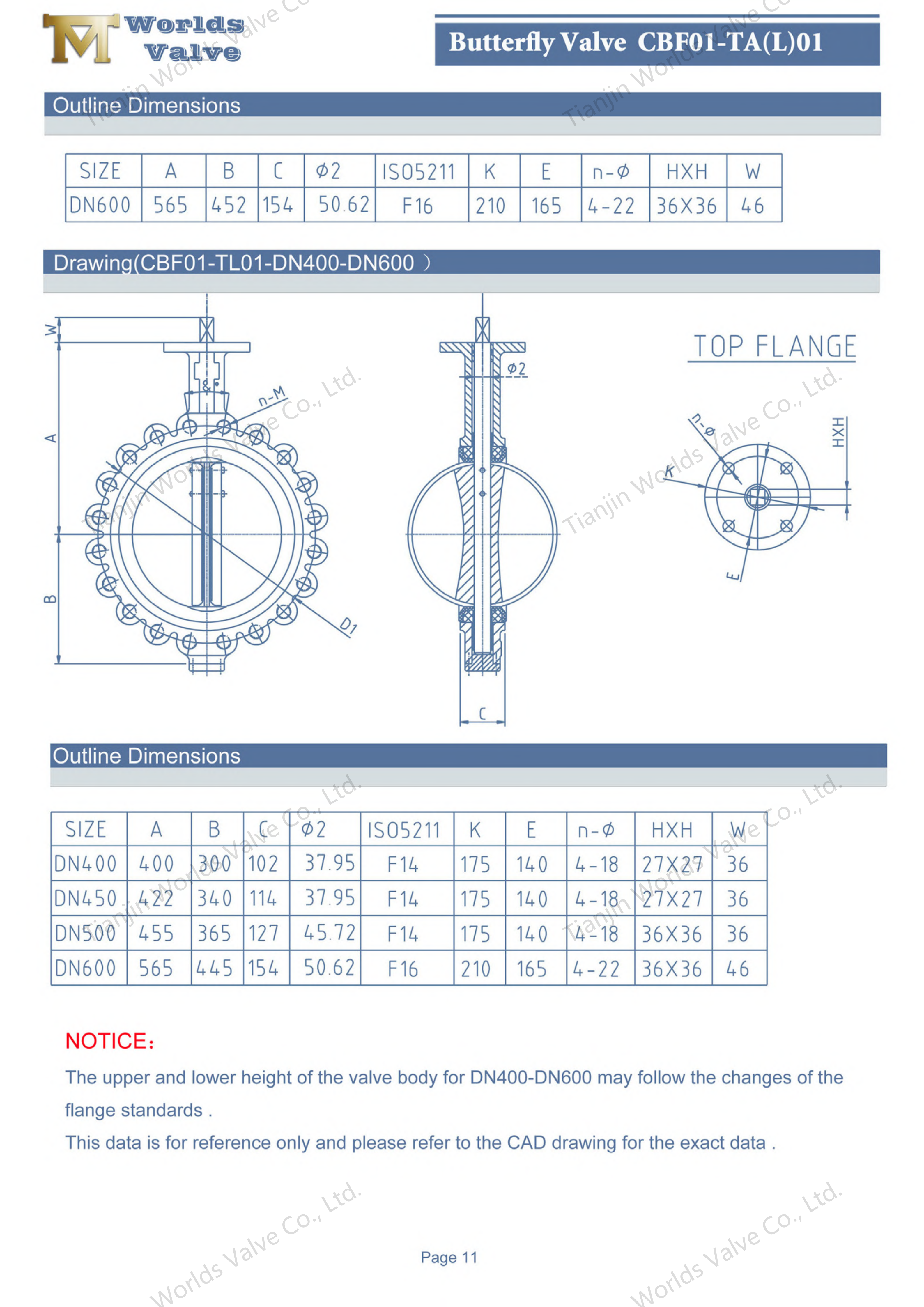

Parametre | Mevcut Seçenekler |
Vana tipi | Lug Kelebek Vana（CBF01-TL01） |
Nominal boyut | Mevcut Boyutlar(DN50-DN2000) |
Disk malzemesi | Paslanmaz Çelik (CF8M) |
Koltuk malzemesi | NBR |
Gövde malzemesi | WCB, Sfero döküm (epoksi kaplamalı); CF8, CF8M, AL-B... |
Epoksi kaplama rengi | Müşteri tarafından seçilebilir (herhangi bir RAL veya özel renk) |
Basınç derecesi | PN10 / PN16 / Sınıf 150LB/ JIS5K/10K (özelleştirilebilir) |
Üst flanş | Aktüatör montajı için isteğe bağlı ISO 5211 |
Uygulanabilir Medya | Asitler, alkaliler, solventler, deniz suyu, tuzlu su, yüksek saflıkta su, kimyasallar |
Doğrudan OEM/ODM Üreticisi – Bir ticaret şirketi değil, kendi ISO 9001 sertifikalı fabrikamızda üretim yapıyoruz. Her pabuçlu kelebek vana tam spesifikasyonlarınıza göre üretilir.
Malzeme Uzmanlığı – CF8M disk ve NBR yatak kombinasyonumuz, zorlu uygulamalar için mükemmel korozyon direnci ve yağ/yakıt uyumluluğu sunar.
Çıkmaz Hizmet Yeteneği – Pabuç tasarımı, tam nominal basınçta hat sonu izolasyonuna olanak tanır.
Sertifikalı Kalite - Talep üzerine CE, UKCA, WRAS ve ACS sertifikalarıyla ISO 9001 sertifikalı.
Tam Dokümantasyon – Her siparişle birlikte verilen malzeme sertifikaları (değirmen test raporları) ve basınç testi raporları.
Küresel İhracat Deneyimi – Güvenilir lojistik ve teknik destek ile 50'den fazla ülkeye vana tedariki.
Rekabetçi bir fiyat teklifi almak veya fabrikamızı ziyaret etmek için sizi İster standart bir PN16 pabuçlu kelebek vanaya, ister özel malzemeler veya çalıştırmaya sahip tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, mühendislik ekibimiz özel ortam, sıcaklık ve basınç gereksinimlerinizi tartışmaya hazırdır. bizimle iletişime geçmeye davet ediyoruz .
