CBF04-TA01U
OEM | ODM | WDS
| Miktar： | |
|---|---|

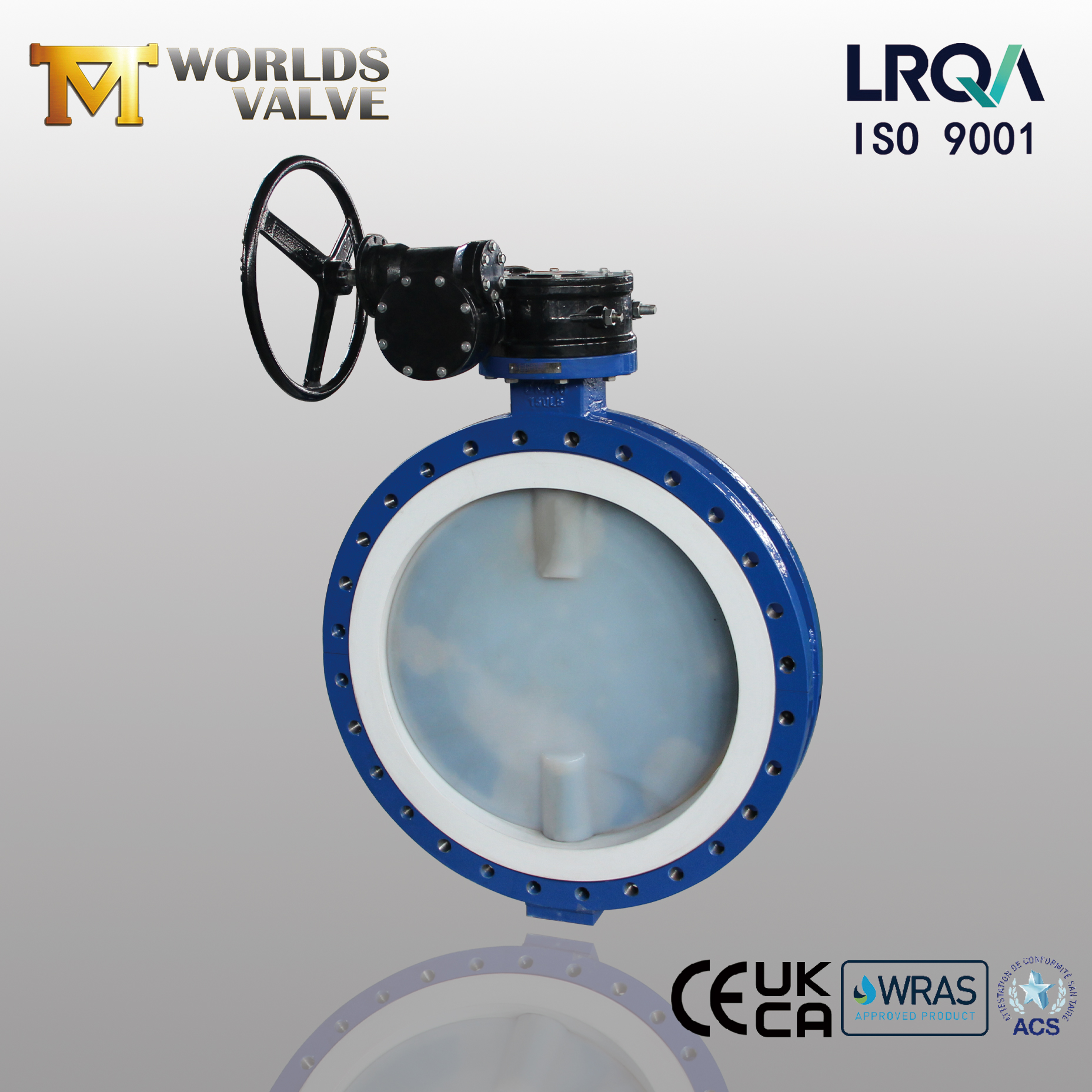

Öne çıkan özelliği özel disk ve koltuk kombinasyonudur. Disk, **PFA kaplı Paslanmaz Çelik** bir yapıdır ve çok çeşitli agresif kimyasallara ve yüksek sıcaklıklara karşı olağanüstü direnç sunar. Premium ile eşleştirildi **PTFE (Teflon) koltuk**, bu olağanüstü kimyasal eylemsizlik ve güvenilir, düşük sürtünmeli bir conta sağlar. Hassas bir **dişli kutusu (türbin aktüatörü)** tarafından çalıştırılan bu valf, yüksek mekanik avantajla daha büyük çapların zahmetsiz manuel kontrolüne olanak tanır. **DN50 ile DN900** arasında mevcut olan bu ürün, kritik kapatma ve düzenleme görevleri için çok yönlü bir çözümdür.

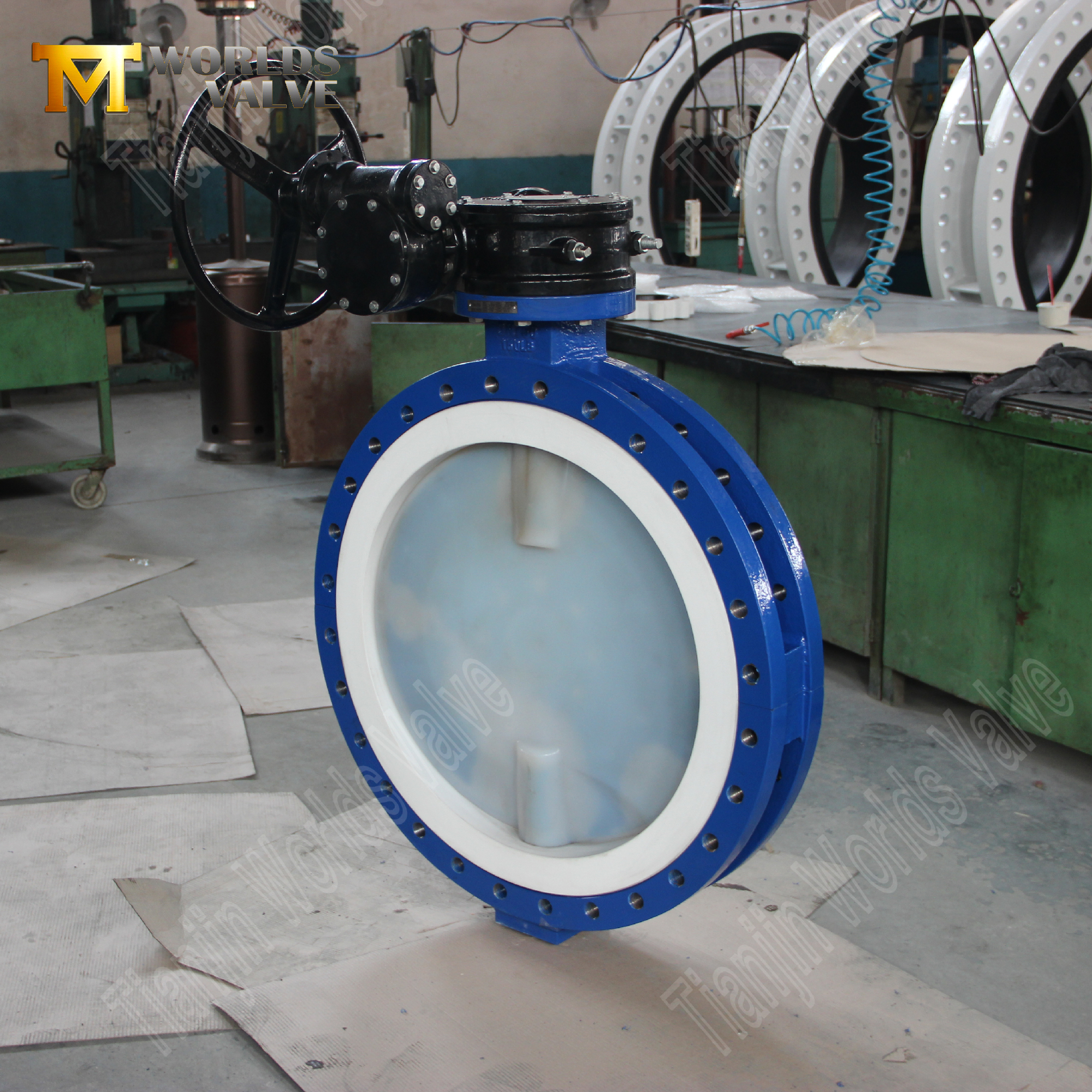

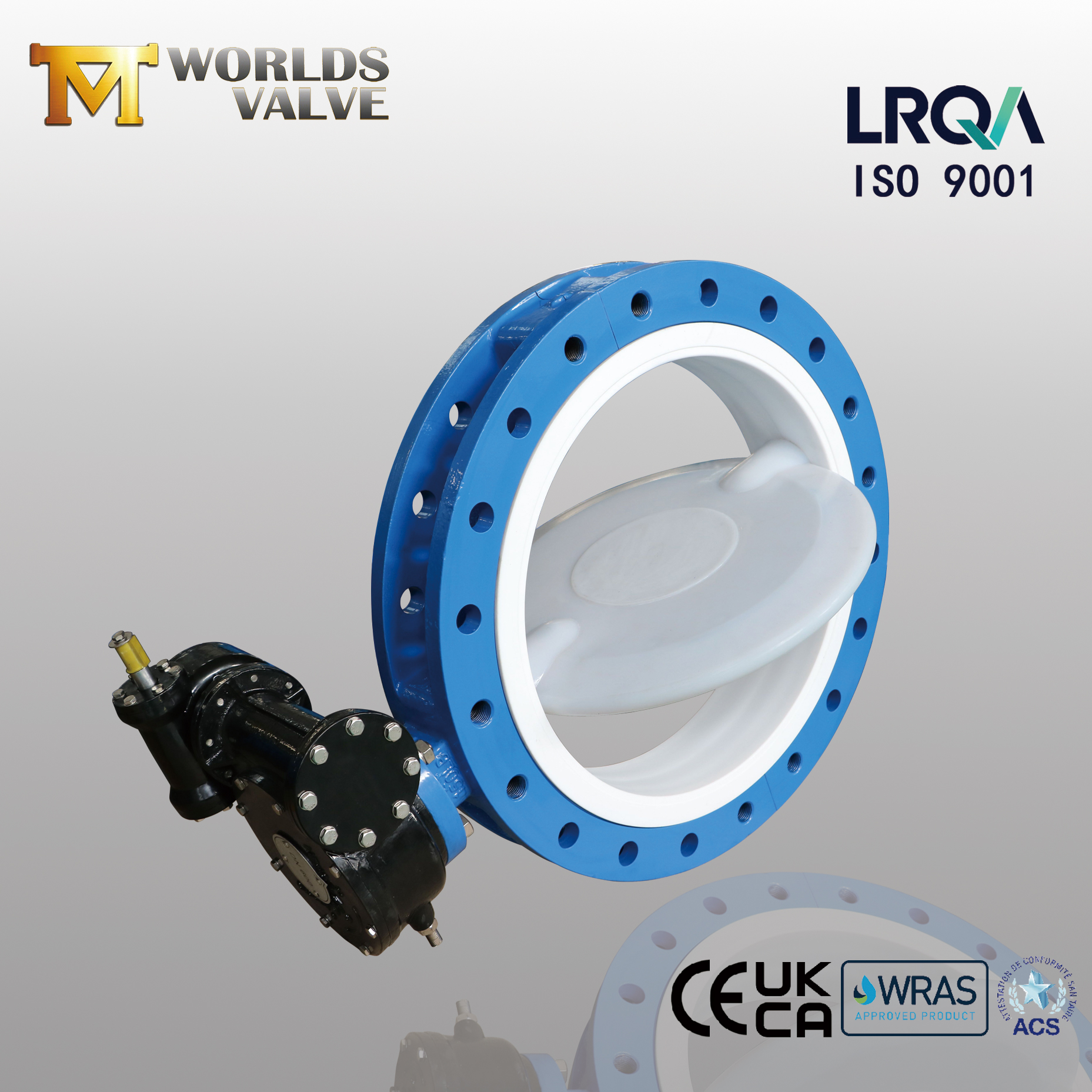

Kimyasal Hizmet için PFA Kelebek Vana | 150LB, PTFE Koltuk, Dişliyle Kumandalı
Tianjin Worlds Valve Co., Ltd. – Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız
CBF04-TA01U-Kullanım ve Bakım Kılavuzunu İNDİR
1. PFA Kaplamalı Disk ve PTFE Yatak ile Üstün Korozyon ve Kimyasal Direnç
Bu valf, gelişmiş malzeme yapısı sayesinde en agresif ortamlarda maksimum dayanıklılık için tasarlanmıştır.
Üstün PFA Kaplamalı Disk: Paslanmaz çelik disk, çok çeşitli aşındırıcı kimyasallara, asitlere ve solventlere karşı olağanüstü direnç sunarken aynı zamanda mükemmel yapışmazlık ve yüksek sıcaklık özellikleri sağlayan bir PFA (Perfloroalkoksi) kaplama ile korunmaktadır.
Son Derece İnert PTFE Koltuk: Valf, aşırı kimyasal eylemsizliğiyle tanınan, ortamın kirlenmemesini ve en agresif sıvılara karşı bile güvenilir sızdırmazlık sağlamasını sağlayan tam bir PTFE (Politetrafloroetilen) yuvası kullanır.
Optimum Malzeme Sinerjisi: PFA kaplı disk ve PTFE yatağın kombinasyonu, olağanüstü kimyasal uyumluluğa sahip bir sızdırmazlık çifti oluşturarak valfi kimya, farmasötik ve yüksek saflık uygulamalarında kritik prosesler için ideal hale getirir.
2. Zahmetsiz, Yüksek Tork Kontrolü için Şanzımanın Çalıştırılması
Özellikle daha büyük çaplar olmak üzere tüm boyut aralığında kolay manuel çalıştırma için tasarlanmıştır.
Yüksek Mekanik Avantaj: Çok kademeli sonsuz dişli operatörü (dişli kutusu), önemli miktarda tork artışı sağlayarak DN900'e kadar valflerin sorunsuz ve yönetilebilir manuel çalışmasına olanak tanıyarak operatörün çabasını azaltır.
Hassas Akış Düzenlemesi: Dişli kutusu, disk konumunun ince, kademeli olarak ayarlanmasını sağlayarak doğru akış kontrolünü ve gerektiğinde kısma yeteneklerini kolaylaştırır.
Basınç Altında Güvenli Oturma: Dişli mekanizması, zorlu yüksek diferansiyel basınç koşullarında bile yüksek mekanik bütünlüğe sahip, güvenilir, oturmuş bir kapatma sağlar.
3. Güvenli Kurulum için Sağlam 150LB Flanşlı (U Tipi) Yapı
Kalıcı, zorlu endüstriyel kurulumlarda güç ve güvenilirlik için üretildi.
Tek Parça Flanşlı Gövde: Valf, standart ANSI cıvata deliği delme özelliğine sahip sağlam Flanşlı (U Tipi) bir gövdeye sahiptir ve boru hattı entegrasyonu için sağlam ve sağlam bir yapı sağlar.
Sızdırmaz Bağlantı: Her iki tarafta cıvata ve contalarla kullanılan flanşlı tasarım, boru sistemine güçlü, güvenilir ve sızdırmaz bir bağlantı sağlar.
Zorlu Hizmet Derecelendirmesi: ANSI 150LB basınç derecesine sahip vananın, yüksek basınçlı endüstriyel sistemlerde güvenilir performans gösterdiği onaylanmıştır ve hat sonu hizmetleri için uygundur.
4. Geniş Boyut Aralığı ve Çok Yönlü Endüstriyel Uygulama
Çok çeşitli endüstriyel gereksinimlere uyarlanabilen tek valf çözümü.
Kapsamlı Boyut Kullanılabilirliği: Valf, hem standart hem de büyük ölçekli proses hattı gereksinimlerini karşılayan DN50 (2") ila DN900 (36") arası eksiksiz bir aralıkta sunulmaktadır.
Geniş Endüstri Uygulaması: Korozyona dayanıklı tasarımı, kimyasal işleme, farmasötik üretim, kağıt hamuru ve kağıt üretimi ve agresif sıvı işleme alanlarındaki kritik uygulamalar için onu tercih edilen bir seçenek haline getiriyor.
Kanıtlanmış ve Güvenilir Tasarım: Sağlam yapı ve malzeme seçimi, valf arızasının bir seçenek olmadığı ortamlarda uzun vadeli, güvenilir performans sağlar.

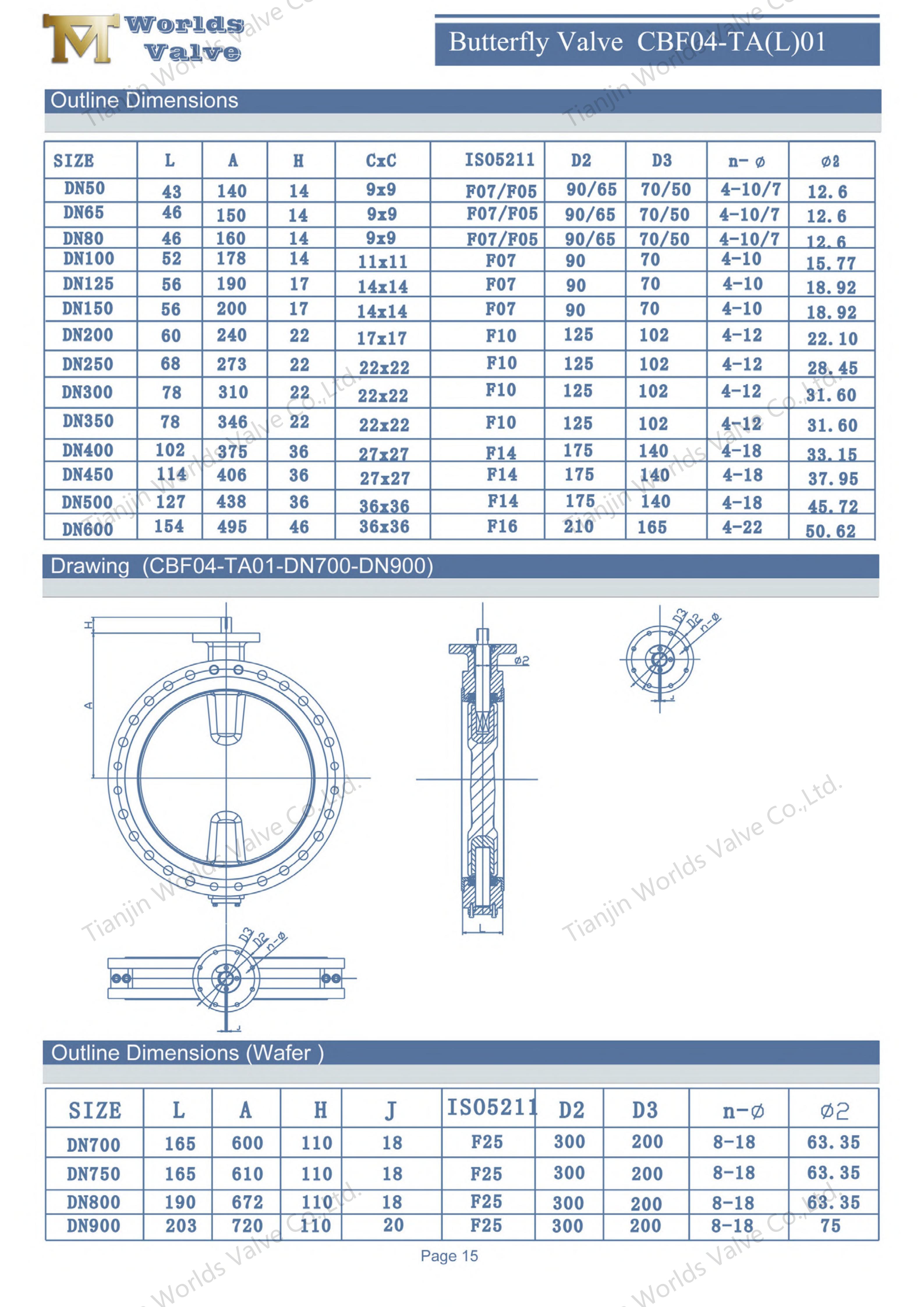

Parametre | Şartname |
Modeli | PTFE Kelebek Vana(CBF04-TA01U) |
Boyutlar | DN50-DN900 |
Tasarım | Bölünmüş Gövde |
Basınç Değeri | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Tasarım | EN593 BS5155 EN1092 ISO5211 |
Test etme | ISO5208 EN12266-1 |
ÜST Flanş | ISO5211 (müşterinin ihtiyaçlarına göre) |
Yüz Yüze | EN558-1 DIN3202 ISO5752 BS5155 |
Standart | ASME B16.34 |
Vücut | Sfero Döküm |
Disk | CF8M (AISI 316 Paslanmaz Çelik) PFA Kaplamalı |
Seat | PTFE |
Kök | SS431... |
Sertifikalı Kalite ve Malzeme Uzmanlığı: Zorlu hizmet için PFA ve PTFE gibi özel malzemelerin uygulanmasında derin uzmanlığa sahip **ISO 9001 sertifikalı** bir üreticiyiz. Süreçlerimiz güvenilir performans için kaplama bütünlüğünü ve malzeme saflığını sağlar.
Kritik Uygulamalar için OEM/ODM Uzmanı: Uzman OEM/ODM ortağınız olarak kapsamlı özelleştirme sunuyoruz. Bu vanayı alternatif kaplamalarla (FEP, ECTFE), gövde malzemeleriyle (WCB, CF8M), farklı koltuk profilleriyle özelleştirebilir veya proses spesifikasyonlarınızı tam olarak karşılamak için elektrikli/pnömatik çalıştırmaya yükseltebiliriz.
Kanıtlanmış Küresel Endüstriyel Tedarikçi: Dünya çapındaki zorlu endüstrilere özel valfler sağlama konusunda güçlü bir geçmişe sahip olarak, kritik uygulama ihtiyaçlarını anlıyoruz. Ekibimiz tam teknik destek, kapsamlı dokümantasyon ve güvenilir lojistik sağlar.
Bu vana, güvenilir ve sürdürülebilir izolasyon gerektiren çok sayıda endüstri için güçlü bir çözümdür:
Kimyasal ve Petrokimya İşleme Tesisleri
Farmasötik ve Yüksek Saflıkta Sıvı Sistemleri
Asit ve Solvent Taşıma ve Transfer Hatları
Kağıt Hamuru ve Kağıt Fabrikası Kimyasal Hizmetleri
Aşındırıcı Etkilerle Endüstriyel Atıksu Arıtımı
Teknik veri sayfaları, malzeme sertifikaları veya agresif servis uygulamanız için özel olarak tasarlanmış bir çözümü görüşmek üzere, bugün Tianjin Worlds Valve Co., Ltd. ile iletişime geçin.
