Gofret Vs. Lug Vs. Çift flanşlı kelebek vanaları: Doğru tip nasıl seçilir

#	İçindekiler
1.	Gofret tipi kelebek vanalar
2.	Kabnet tipi kelebek vanalar
3.	Çift flanşlı kelebek vanaları
4.	Nasıl Seçilir: 5 Kritik Faktör
5.	Vaka çalışması: Kimyasal tesis genişlemesi için vanaların seçilmesi
6.	FAQS
7.	Neden Tianjin Worlds Valve ile ortak oluyorsunuz?
8.	Harekete geçme çağrısı
9.	Bize Ulaşın

Kelebek Vanaları su arıtımından kimyasal işlemeye kadar değişen endüstrilerdeki sıvı kontrolü için vazgeçilmezdir. Bununla birlikte, doğru valf tipinin seçilmesi - kazanç, pabuç veya çift flanşlı - sistem performansını, kurulum maliyetlerini ve bakım verimliliğini önemli ölçüde etkileyebilir. Bu kılavuzda, her bir tür için farklılıkları, uygulamaları ve seçim kriterlerini bozarak, sizi projenizin ihtiyaçlarına göre uyarlanmış bilinçli kararlar vermeniz için güçlendiririz.

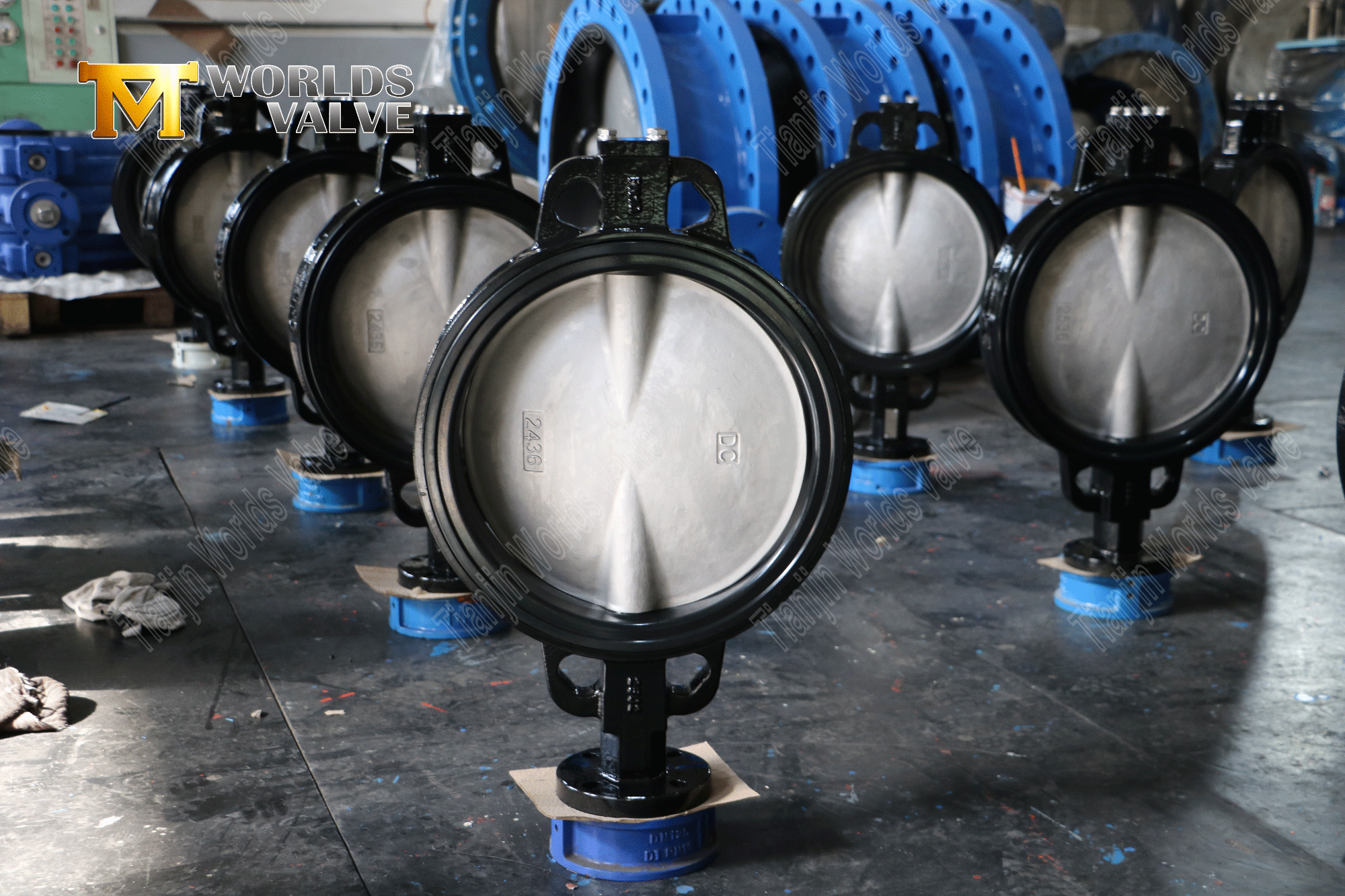

1. Gofret tipi kelebek vanalar

Tasarım ve İşlevsellik

• Yapı: A gofret valfi tüm tertibattan geçen cıvatalarla sabitlenmiş iki boru flanşı arasında sıkıca sığacak şekilde tasarlanmıştır.

• Ağırlık ve Maliyet: Minimum malzeme kullanımı nedeniyle hafif ve ekonomik.

• Kurulum: Her iki flanşla hizalama gerektirir, ancak dişli ekler yoktur.

Profesyonel

• Alan tasarrufu: Sınırlı alana sahip kompakt sistemler için idealdir.

• Maliyet etkin: Lug veya çift flanlı vanalardan% 20-30 daha ucuz.

• Hızlı kurulum: Borularda cıvata delik eşleşmesine gerek yoktur.

Eksileri

• Boru hattı izolasyonu yok: Boru hattının bölümlerini bakım için izole edemez.

• Basınç sınırlamaları: Tipik olarak daha düşük basınçlar için derecelendirilir (Sınıf 150'ye kadar).

En iyisi

• HVAC Sistemleri.

• Korozif olmayan ortamlı su arıtma tesisleri.

• Düşük basınçlı kimyasal işlemler.

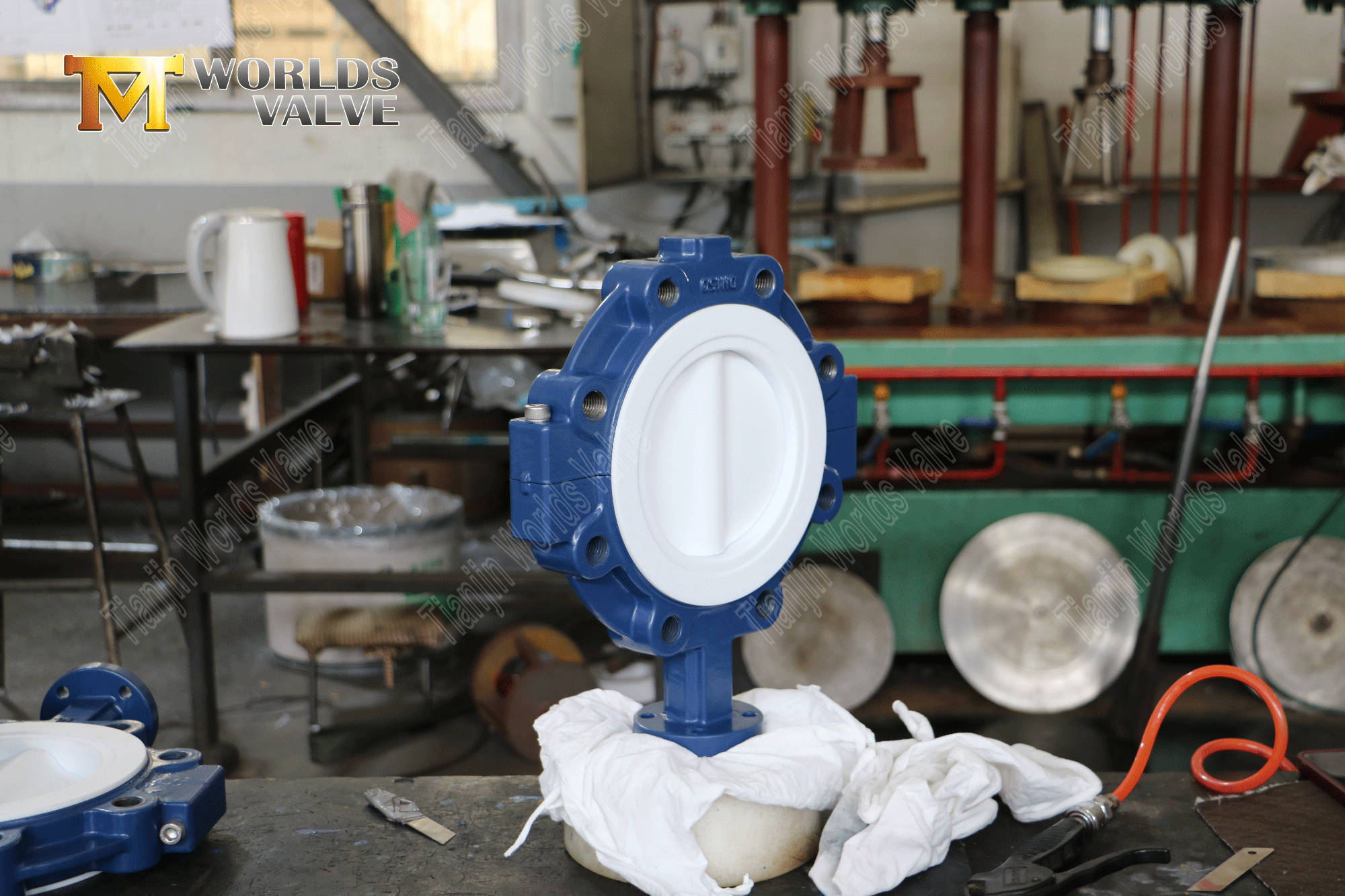

2. Kabnet tipi kelebek vanalar

Tasarım ve İşlevsellik

• Yapı: Her iki tarafta dişli ekler (pabuçlar) içerir, valfin doğrudan her flanşa bağımsız olarak cıvatalanmasına izin verir.

• Ağırlık ve Maliyet: Gofret valflerinden daha ağır ve% 15-20 daha pahalı.

Profesyonel

• Boru hattı izolasyonu: Tüm boru hattını sökmeden bölüm izolasyonunu sağlar.

• Çok yönlülük: Sık bakım gerektiren sistemler için uygundur.

• Daha yüksek basınç toleransı: 300 sınıfına kadar derecelendirildi.

Eksileri

• Karmaşık kurulum: Cıvata deliklerinin hassas hizalanmasını gerektirir.

• Daha hantal tasarım: Sıkı alanlar için ideal değil.

En iyisi

• Yangın Koruma Sistemleri.

• Periyodik bakım gerektiren endüstriyel boru hatları.

• Orta basınç petrol ve gaz uygulamaları.

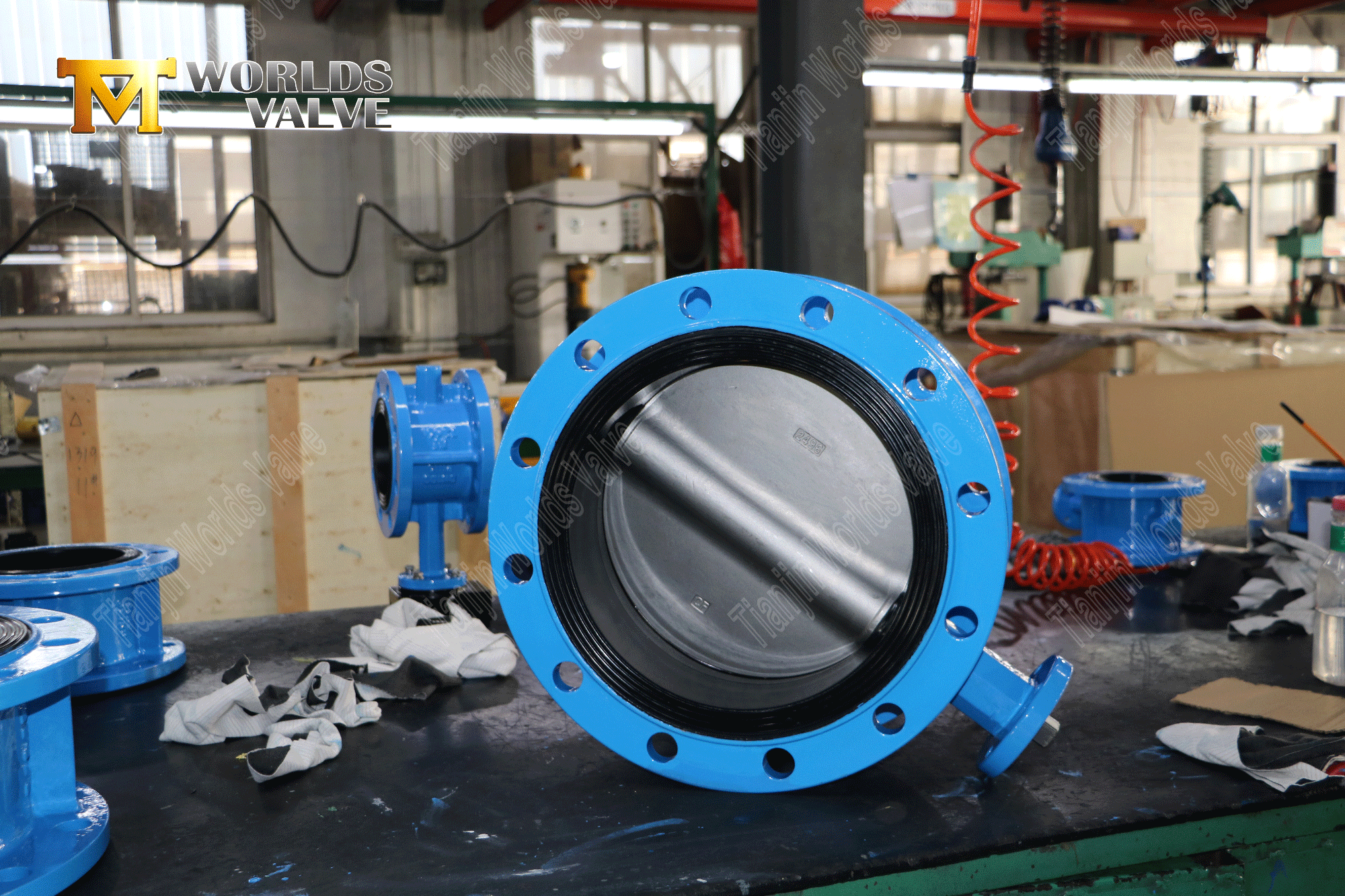

3. Çift flanşlı kelebek vanaları

Tasarım ve İşlevsellik

• Yapı: Flanşları her iki uçta, kaynaklı veya valf gövdesine cıvatalanmış entegre eder.

• Ağırlık ve Maliyet: En ağır ve en pahalı (pabuç vanalarından% 30-50 daha pahalı).

Profesyonel

• Sağlam sızdırmazlık: Çift flanlı tasarım Yüksek basınçlı sistemlerde sızdırmaz performans sağlar.

• Yüksek basınç kapasitesi: 600 sınıfına kadar derecelendirildi.

• Dayanıklılık: Aşındırıcı veya aşındırıcı ortam için idealdir.

Eksileri

• Karmaşık kurulum: Kaynak veya özel cıvatalama gerektirir.

• Alan Gereksinimleri: Kompakt kurulumlar için uygun değildir.

En iyisi

• Yüksek basınçlı petrol ve gaz boru hatları.

• Korozif sıvıları işleyen kimyasal bitkiler.

• Enerji üretimi buhar sistemleri.

4.Nasıl Seçilir: 5 Kritik Faktör

• Sistem baskısı

Düşük basınç (≤150 psi): gofret valfleri.

Orta basınç (150-300 psi): pabuç valfleri.

Yüksek basınç (300+ psi): çift flanşlı valfler.

• Bakım İhtiyaçları

Sık Bakım: Babak veya çift flanşlı vanalar (izolasyon için).

Minimal bakım: gofret valfleri.

• Uzay Kısıtlamaları

Sıkı boşluklar: gofret valfleri.

Geniş alan: pabuç veya çift flanşlı vanalar.

• Medya türü

Aşındırıcı/aşındırıcı ortam: PTFE astarlı çift flanşlı valfler.

Korozif olmayan ortam: gofret veya pabuç vanaları.

• Bütçe

Maliyete duyarlı projeler: gofret valfleri.

Uzun vadeli yatırım: pabuç veya çift flanşlı vanalar.

5.Vaka çalışması: Kimyasal tesis genişlemesi için vanaların seçilmesi

Almanya'daki bir kimyasal bitkinin yeni bir sülfürik asit boru hattı (sınıf 300, 200 ° C) için vanalara ihtiyacı vardı. Değerlendirildikten sonra:

• Gofret valfleri: Basınç sınırlamaları nedeniyle reddedildi.

• LUG valfleri: Dikkate alındı, ancak korozyon direnci yoktu.

• PTFE astarlı çift flanşlı valfler: Sınıf 300 derecesi, izolasyon kabiliyeti ve kimyasal dirençleri için seçildi.

• Sonuç: Sıfır sızıntı ve% 40 daha düşük bakım maliyetleri 2 yıldan fazla.

6.SSS

S1: Gofret valfleri buharla işleyebilir mi?

A: Sadece düşük basınçlı buhar (≤150 psi). Yüksek basınçlı buhar için çift flanşlı vanalar kullanın.

S2: Babi vanaları içme suyu sistemleri için uygun mu?

A: Evet, özellikle FDA uyumlu EPDM koltuklarıyla.

S3: Flanş uyumluluğunu nasıl sağlayabilirim?

A: Valf ve boru hattı arasındaki flanş standartlarını eşleştirin.

7.Neden Tianjin Worlds Valve ile ortak oluyorsunuz?

• OEM/ODM hizmetlerinde uzmanlık

Güvenilir bir PTFE astarlı kelebek valf fabrikası olarak, özel gereksinimlerinize göre özelleştirilmiş çözümler sunuyoruz. Tasarımdan teslimata kadar sorunsuz bir şekilde yürütme sağlıyoruz.

• Yerel destekle küresel erişim

50'den fazla ülkede mevcudiyetle, dünya çapında zamanında teslimat ve özel müşteri desteği sunuyoruz.

• Rekabetçi Fiyatlandırma

Verimli üretim süreçlerimiz ve ölçek ekonomilerimiz, rekabetçi fiyatlarla yüksek kaliteli vanalar sunmamızı sağlar.

• Kapsamlı satış sonrası hizmet

Teknik destek, kurulum rehberliği ve bakım hizmetleri sunan profesyonel bir teknik ekibimiz var.

8.Harekete geçme çağrısı

Hala hangi valf tipinin projenize uyduğundan emin değil? Kişiselleştirilmiş tavsiye için mühendislerimize danışın!
