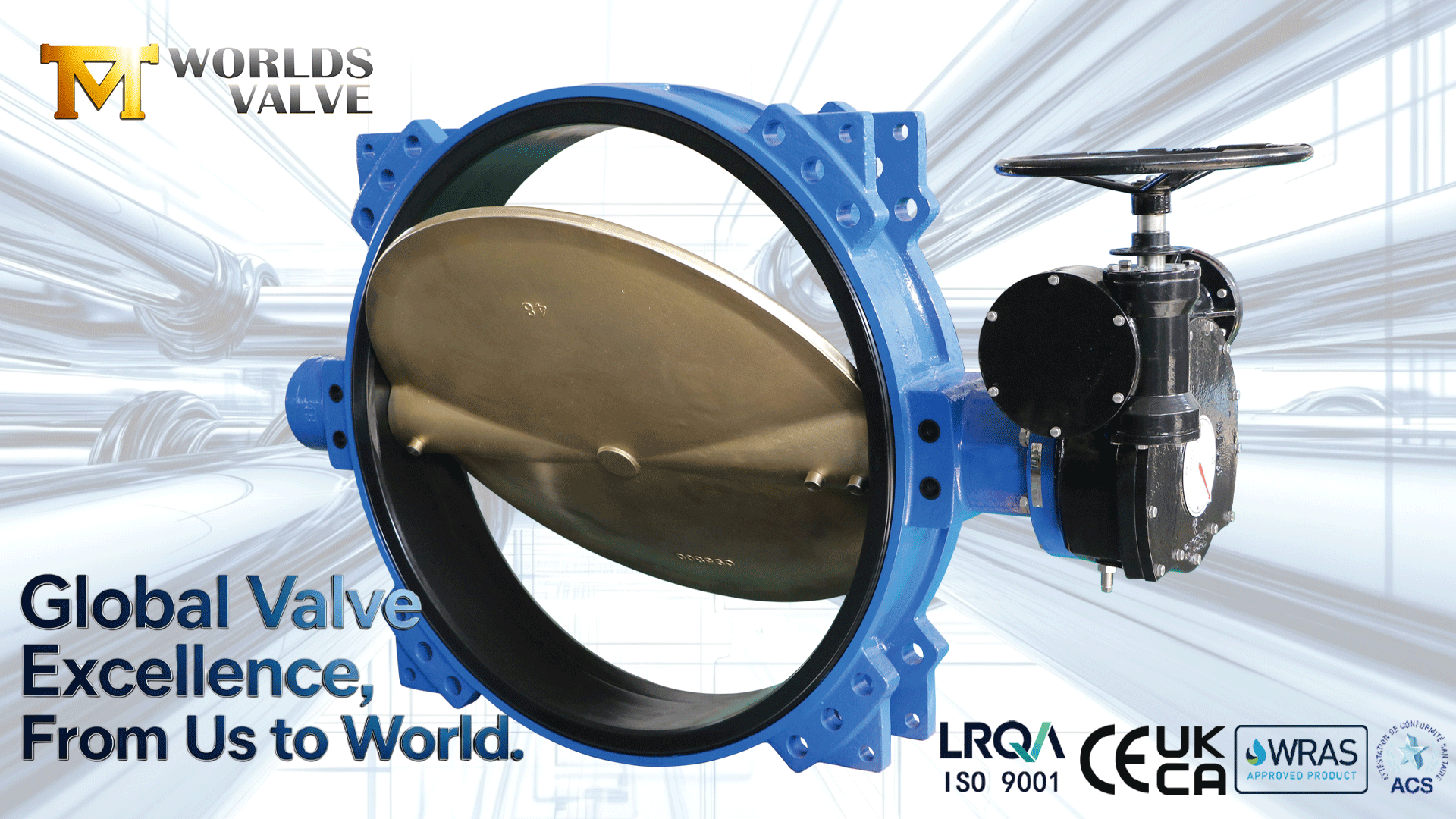

Gofret Kelebek Vana Nedir ve Nasıl Çalışır?

Giriş

Neden bu kadar çok endüstriyel sistem daha ağır vana türleri yerine wafer Kelebek Vana kullanıyor? Kompakt yapısı, hızlı çalışması ve düşük kurulum maliyeti, onu modern boru hatlarında popüler bir seçim haline getiriyor. Wafer kelebek vana, 90 derecelik basit bir dönen disk aracılığıyla akışı kontrol ediyor. Su arıtma, HVAC, atık su ve kimyasal işleme sistemlerinde çalışır.

Bu makalede, wafer kelebek vananın nasıl çalıştığını, ana bileşenlerini, avantajlarını, uygulamalarını ve farklı çalışma koşulları için doğru vananın nasıl seçileceğini öğreneceksiniz.

Wafer Kelebek Vana Nedir?

Wafer Kelebek Vananın Tanımı

Gofret kelebek vana, iki boru flanşı arasına monte edilen kompakt çeyrek turlu bir Kelebek Vanadır. Valf gövdesi içindeki dönen bir disk aracılığıyla akışı kontrol eder, düzenler veya kapatır. Hızlı çalışmayı ve yerden tasarruf sağlayan kurulumu desteklediği için birçok endüstriyel sistem bu vanayı kullanır.

Daha büyük vana yapılarının aksine, levha tipi bir kelebek vana, boru hattı flanşları boyunca uzanan cıvatalar veya dişli saplamalarla sabitlenir. Bu tasarım toplam ağırlığı azaltır ve kompakt boru sistemlerine kurulumu kolaylaştırır. Aynı zamanda nakliye ve bakım maliyetlerinin azaltılmasına da yardımcı olur.

Tianjin Worlds Valve, su arıtma, HVAC, atık su ve endüstriyel akış kontrol sistemleri için gofret tarzı kelebek vanalar üretmektedir. Farklı gövde malzemeleri, koltuk malzemeleri ve aktüatör seçenekleri, müşterilerin farklı çalışma koşulları için uygun çözümleri seçmesine olanak tanır.

Wafer Kelebek Vana Tasarımının Temel Özellikleri

Wafer Kelebek Vananın tasarımı, kompakt kurulum ve verimli akış kontrolüne odaklanır. Daha ağır valf türleriyle karşılaştırıldığında daha hafif bir gövde yapısı ve daha az iç bileşen kullanır. Bu, kurulumu kolaylaştırır ve endüstriyel sistemlerdeki genel boru hattı yükünü azaltır.

Kompakt Yapı

İki boru flanşı arasına doğrudan bir wafer kelebek vana monte edilir. İnce gövde tasarımı, dar boru düzenlerinde kurulum alanından tasarruf etmenize yardımcı olur. Birçok tesis, genel sistem ağırlığını azalttığı ve boru hattı düzenlemesini basitleştirdiği için bu yapıyı seçiyor.

Hızlı Çeyrek Dönüş İşlemi

Valf, 90 derecelik basit bir dönüşle çalışır. Operatörler günlük çalışma sırasında veya acil kapatma durumlarında vanayı hızlı bir şekilde açabilir veya kapatabilir. Bu tasarım su arıtma, HVAC ve endüstriyel boru hattı sistemlerinde verimliliği artırır.

Esnek Malzeme Seçenekleri

Tianjin Worlds Valfı birden fazla gövde, disk, şaft ve yuva malzemesi kombinasyonu sağlar. Yaygın seçenekler arasında sünek demir, paslanmaz çelik, EPDM, NBR ve PTFE bulunur. Bu malzemeler farklı çalışma koşullarında korozyon direncini, sızdırmazlık performansını ve hizmet ömrünü artırmaya yardımcı olur.

Güvenilir Akış Kontrolü Performansı

Gofret kelebek vanalar hem kapatma hem de akış düzenleme uygulamaları için uygundur. Dönen disk tasarımı, boru hattı içindeki sıvı hareketinin düzgün şekilde kontrol edilmesini sağlar. Düşük basınç kaybı aynı zamanda verimli sistem performansının korunmasına da yardımcı olur.

Wafer Kelebek Vana Nasıl Çalışır?

Çeyrek Dönüş İşleminin Açıklaması

Gofret kelebek vana, basit bir çeyrek dönüş mekanizmasıyla çalışır. Valf içindeki disk, sıvı akışını kontrol etmek için yalnızca 90 derece döner. Bu hızlı hareket, Kelebek Vana'nın endüstriyel boru sistemlerinde çalışmasını kolaylaştırır. Pek çok tesis bunu kullanıyor çünkü operatörler normal çalışma veya acil kapatma durumlarında vanayı hızlı bir şekilde açıp kapatabiliyor.

Disk akış yönüne paralel kaldığında medya boru hattından serbestçe geçer. Disk akışa dik olarak döndüğünde vana kapanır ve boru hattını bloke eder. Operatörler ayrıca kısma ve akış düzenlemesi için diski ara açılarda durdurabilir.

• Tamamen Açık Konum

Açık konumda disk boru hattı akışıyla aynı hizadadır. Bu, sıvı veya gazın sistem içerisinde verimli bir şekilde hareket etmesini sağlar. Basınç kaybı, birçok geleneksel valf tipiyle karşılaştırıldığında nispeten düşük kalır.

• Kısmen Açık Pozisyon

Disk çalışma sırasında farklı açılarda durabilir. Bu, boru hattı içindeki akış hızının düzenlenmesine yardımcı olur. Birçok HVAC ve su arıtma sistemi, akış dengeleme için bu özelliği kullanır.

• Tamamen Kapalı Konum

Disk, valf yuvasına sıkıca bastırılır. Bu, valf gövdesinin içinde bir sızdırmazlık bariyeri oluşturur. Uygun sızdırmazlık, sızıntının azaltılmasına yardımcı olur ve sistem güvenilirliğini artırır.

Ana Bileşenler ve İşlevleri

Birkaç dahili bileşen, wafer kelebek vananın sorunsuz çalışmasına yardımcı olur. Her parça boru sistemi içinde akış kontrolünü, sızdırmazlık performansını ve uzun vadeli güvenilirliği destekler. Tianjin Worlds Valve, farklı endüstriyel uygulamalar için birden fazla malzeme kombinasyonu kullanarak ince kelebek vanalar üretmektedir.

Valf Gövdesi

Valf gövdesi tüm dahili bileşenleri bir arada tutar. Doğrudan iki boru flanşı arasına sığar ve kompakt kurulumu destekler. Hafif gövde yapıları aynı zamanda genel boru hattı yükünü de azaltır.

Disk

Disk, Kelebek Vananın içindeki ana akış kontrol elemanıdır. Sıvı akışını açmak, kapatmak veya düzenlemek için çalışma sırasında döner. Farklı disk malzemeleri korozyon direncini ve dayanıklılığı artırır.

Mil veya Şaft

Mil, aktüatörü diske bağlar. Aktüatör hareket ettiğinde şaft, dönme kuvvetini diske aktarır. Güçlü şaft malzemeleri, basınç altında stabil çalışmayı sürdürmeye yardımcı olur.

Koltuk

Yuva, disk ile valf gövdesi arasındaki sızdırmazlık yüzeyini oluşturur. Yumuşak yuva malzemeleri sızdırmazlık performansını artırır ve sızıntı riskini azaltır. EPDM, NBR, VITON ve PTFE, farklı ortam türleri için ortak seçenekler olmaya devam ediyor.

Aktüatör veya Kol

Operatörler vanayı manüel kollar, sonsuz dişliler, pnömatik aktüatörler veya elektrikli aktüatörler aracılığıyla kontrol eder. Tianjin Worlds Valve, farklı otomasyon gereksinimleri için manuel, elektrikli ve pnömatik çalıştırma seçenekleri sunar.

Wafer Kelebek Vana İçi Sızdırmazlık İşlemi

Sızdırmazlık performansı, wafer kelebek vana işleminin en önemli parçalarından biri olmaya devam etmektedir. Valf kapandığında dönen disk yuva yüzeyine sıkı bir şekilde baskı yapar. Bu temas, boru hattı boyunca sıvı hareketinin engellenmesine yardımcı olur.

Farklı koltuk malzemeleri, farklı çalışma koşullarında sızdırmazlık performansını artırır:

• EPDM Koltuklar

Su sistemleri, HVAC boru hatları ve genel endüstriyel hizmet için uygundur. İyi esneklik ve sızdırmazlık stabilitesi sağlarlar.

• NBR Koltukları

Genellikle yağla ilgili uygulamalar ve basınçlı hava sistemleri için seçilir. Belirli petrol bazlı ortamlara karşı iyi bir direnç sunarlar.

• PTFE Yuvalar

PTFE aşındırıcı kimyasal ortamlarda iyi performans gösterir. Birçok kimyasal işleme sistemi, daha iyi korozyon direnci için PTFE kaplı Kelebek Vana tasarımlarını kullanır.

• VITON Koltuklar

Bu koltuklar daha yüksek sıcaklıklarla ve agresif ortamlarla daha etkili şekilde başa çıkar. Zorlu endüstriyel koşullarda yaygın olarak kullanılırlar.

Flanşın uygun şekilde sıkıştırılması aynı zamanda sızdırmazlık stabilitesini de etkiler. Düzensiz cıvata sıkma, sızdırmazlık performansını azaltabilir veya sızıntı noktaları oluşturabilir. Birçok müşteri, valf seçimi sırasında sızıntının önlenmesine, ortam uyumluluğuna ve uzun vadeli güvenilirliğe odaklanır.

Akış Kontrolü ve Basınç Kaybı

Tamamen açıldığında bile disk akış yolunun içinde kalır. Bununla birlikte, wafer kelebek vanalar, aerodinamik iç tasarımları nedeniyle hala verimli akış performansını korur. Kompakt yapı ve iyi akış kapasitesini birleştirdikleri için birçok endüstriyel sistem bunları tercih ediyor.

Çeşitli işletim avantajları sistem verimliliğini artırır:

• Düşük Basınç Kaybı

Valf tasarımı medyanın sorunsuz bir şekilde geçmesine olanak tanır. Basınç düşüşünün azalması, pompalama verimliliğini artırmaya yardımcı olur ve enerji tüketimini azaltır.

• Verimli Akış Düzenleme

Operatörler disk açısını ayarlayarak akışı kontrol edebilir. Bu, Kelebek Vanayı su arıtma ve HVAC sistemlerindeki kısma uygulamaları için uygun hale getirir.

• Yüksek Akış Kapasitesi

Wafer kelebek vanalar, kompakt boyutlarına kıyasla büyük akış hacimlerini destekler. Bu, boru hattı verimliliğini korurken kurulum alanının azaltılmasına yardımcı olur.

• Geliştirilmiş Sistem Performansı

Kararlı akış kontrolü, daha güvenli ve daha güvenilir endüstriyel çalışmayı destekler. Verimli valf performansı aynı zamanda uzun vadeli bakım maliyetlerini de azaltabilir.

Tianjin Worlds Valve wafer kelebek vanaları, düşük basınç kaybı ve yüksek Kv/Cv değerleri için tasarlanmıştır. Bu özellikler su tedarik sistemlerinde, atık su arıtma tesislerinde, HVAC boru hatlarında ve kimyasal işleme uygulamalarında akış verimliliğinin artırılmasına yardımcı olur.

Wafer Kelebek Vanaların Avantajları, Uygulamaları ve Karşılaştırmaları

Wafer Kelebek Vananın Temel Avantajları

Wafer kelebek vana, kompakt yapı ve verimli çalışmayı bir araya getirdiği için popüler olmaya devam ediyor. Birçok endüstriyel tesis su sistemleri, HVAC boru hatları ve genel proses kontrolü için bu Kelebek Vana tipini seçmektedir. Hafif gövdesi aynı zamanda kalabalık boru düzenlerinde kurulum zorluğunu da azaltır.

• Kompakt ve Yerden Tasarruf Sağlayan Tasarım

Vana, büyük gövde uzantıları olmadan doğrudan iki boru flanşı arasına monte edilir. Bu, mekanik odalarda ve endüstriyel tesislerde kurulum alanından tasarruf etmenize yardımcı olur. Birçok mühendis kompakt boru hattı sistemleri için bunu tercih ediyor.

• Hafif ve Uygun Maliyetli Yapı

Daha ağır vana tasarımlarıyla karşılaştırıldığında, wafer kelebek vanalar nakliye ağırlığını ve malzeme kullanımını azaltır. Daha düşük kurulum ağırlığı, boru hattı destek gereksinimlerini de azaltabilir. Bu, genel proje maliyetlerinin azaltılmasına yardımcı olur.

• Hızlı Çeyrek Dönüş İşlemi

Valfin açılması veya kapanması için yalnızca 90 derecelik bir dönüşe ihtiyacı vardır. Operatörler akış ayarlamaları veya acil kapatma durumları sırasında hızlı tepki verebilir. Bu, birçok endüstriyel sistemde çalışma verimliliğini artırır.

• Basit Bakım ve Güvenilir Sızdırmazlık

İç yapı birçok geleneksel valfle karşılaştırıldığında nispeten basit kalır. Doğru yuva seçimi ve flanş kurulumu, istikrarlı çift yönlü sızdırmazlık performansının korunmasına yardımcı olur. Tianjin Worlds Valve, farklı ortam koşulları için EPDM, NBR, PTFE ve VITON koltuk seçenekleri sunar.

Wafer Kelebek Vanaların Yaygın Uygulamaları

Wafer kelebek vanalar, verimli akış kontrolünü ve kompakt kurulumu destekledikleri için birçok endüstriyel ortamda çalışır. Basit işletimleri onları hem manuel hem de otomatik sistemler için uygun kılar. Bakımın nispeten basit olması nedeniyle pek çok sektör de bunları tercih ediyor.

Birkaç yaygın uygulama şunları içerir:

• Su Temini ve Drenaj Sistemleri

Belediye ve endüstriyel su boru hatları, kapatma ve akış düzenlemesi için sıklıkla ince kelebek vanalar kullanır. Kompakt tasarımları yeraltında veya sınırlı kurulum alanlarında iyi çalışır.

• Atıksu Arıtma Tesisleri

Atık su sistemleri dayanıklı ve bakımı kolay akış kontrol ekipmanları gerektirir. Korozyona dayanıklı yuva ve disk malzemeleri bu ortamlarda uzun vadeli güvenilirliği artırır.

• HVAC ve Yangından Korunma Sistemleri

HVAC sistemleri, soğutma ve ısıtma boru hatları içindeki akışı dengelemek ve izole etmek için Kelebek Vanalar kullanır. Yangından korunma sistemleri aynı zamanda hızlı vana işletimi ve kompakt kurulumdan da yararlanır.

• Kimyasal ve Deniz Suyu Uygulamaları

PTFE kaplı wafer kelebek vanalar aşındırıcı ortamlarda iyi performans gösterir. Tianjin Worlds Valve, kimyasal işleme, deniz suyu sistemleri, tuzdan arındırma tesisleri ve atık su arıtma uygulamaları için kelebek vana çözümleri üretmektedir.

Birçok endüstriyel tesis, gıda işleme, madencilik operasyonları, kağıt fabrikaları ve genel proses boru hatlarında da levha kelebek vanalar kullanır. Farklı malzeme kombinasyonları müşterilerin vanayı basınç, sıcaklık ve ortam gereksinimlerine göre eşleştirmesine yardımcı olur.

Wafer Kelebek Vana ve Lug Kelebek Vana

Wafer kelebek vanalar ve lug kelebek vanalar benzer çalışma prensiplerine sahiptir ancak montaj yapıları farklıdır. Bir wafer kelebek vana, uzun cıvatalar veya dişli saplamalar kullanılarak iki flanş arasında sıkıştırılmış halde kalır. Bir pabuçlu kelebek vana, vana gövdesi çevresinde dişli ekler veya pabuçlar kullanır.

Basınç, Sıcaklık ve Boyut Gereksinimlerini Kontrol Edin

Çalışma basıncı, çalışma sıcaklığı ve boru boyutu vana performansını ve güvenliğini doğrudan etkiler. Bir wafer kelebek vana seçmeden önce mühendisler boru hattı koşullarını dikkatlice doğrulamalıdır. Yanlış boyutlandırma veya basınç değerleri sızdırmazlık performansını düşürebilir ve vana ömrünü kısaltabilir.

Birkaç önemli seçim faktörü her zaman gözden geçirilmelidir:

• Boru Hattı Basıncı

Valf basınç değeri, boru hattı sisteminin çalışma basıncına uygun olmalıdır. Daha yüksek basınç uygulamaları, daha güçlü gövde malzemeleri ve güçlendirilmiş sızdırmazlık yapıları gerektirebilir.

• Ortam Sıcaklığı

Koltuk malzemeleri değişen sıcaklıklara farklı tepki verir. EPDM, NBR, PTFE ve VITON'un her biri farklı çalışma aralıklarını destekler. Yüksek sıcaklıklar zamanla uygun olmayan koltuk malzemelerine zarar verebilir.

• Akış Hızı ve Boru Boyutu

Vana boyutu sistem içindeki akış kapasitesini ve basınç kaybını etkiler. Büyük veya küçük boyutlu Kelebek Vanalar çalışma verimliliğini azaltabilir.

• Flanş Standardı ve Kurulum Ortamı

Flanş boyutları boru hattı bağlantı standardına uygun olmalıdır. Seçim sırasında kurulum alanı, titreşim, nem ve çevredeki çevresel koşullar da dikkate alınmalıdır.

Tianjin Worlds Valve, ürün modeline bağlı olarak farklı basınç değerlerinde ve boyut aralıklarında gofret kelebek vanalar üretmektedir. Bu, müşterilerin su arıtma sistemleri, HVAC ağları, atık su boru hatları ve endüstriyel proses uygulamaları için uygun vanaları seçmelerine yardımcı olur.

Doğru Gövde, Disk, Şaft ve Yatak Malzemelerini Seçin

Malzeme seçimi, gofret kelebek vana performansında önemli bir rol oynar. Farklı malzemeler korozyon direncini, sızdırmazlık güvenilirliğini, basınç toleransını ve bakım gereksinimlerini etkiler. Malzemelerin doğru şekilde eşleştirilmesi, uzun vadeli operasyonel istikrarın iyileştirilmesine yardımcı olur.

• Valf Gövdesi Malzemeleri

Sfero ve dökme demir, genel endüstriyel hizmet için yaygın seçenekler olmayı sürdürüyor. Paslanmaz çelik agresif ortamlarda korozyon direncini artırır. Belirli basınç veya deniz suyu uygulamaları için karbon çeliği ve alüminyum bronz da seçilebilir.

• Disk Malzemeleri

Disk malzemeleri çalışma sırasında aşınmaya, basınca ve korozyona dayanıklı olmalıdır. Paslanmaz çelik diskler korozif sistemlerde iyi performans gösterirken küresel sünek demir diskler genel servis koşullarında uygun maliyetli olmaya devam eder.

• Şaft Malzemeleri

Mil, valfin dönüşü sırasında çalışma kuvvetini diske aktarır. Paslanmaz çelik miller iyi korozyon direnci ve mekanik dayanım sağlar. Güçlü şaft malzemeleri tekrarlanan kullanımlarda çalışma stabilitesini artırır.

• Koltuk Malzemeleri

Koltuk malzemeleri sızdırmazlık performansını doğrudan etkiler. EPDM, NBR, PTFE ve VITON'un her biri farklı ortam ve sıcaklık aralıklarını destekler. Doğru yuva seçimi, sızıntı riskinin azaltılmasına yardımcı olur ve valf dayanıklılığını artırır.

Sonuç

Wafer kelebek vana, birçok endüstriyel sistem için kompakt kurulum, hızlı çalışma ve güvenilir akış kontrolü sunar. Doğru malzeme ve koltuk seçimi sızdırmazlık performansını ve servis ömrünü artırır. Tianjin Worlds Valve, esnek malzeme seçenekleri ve güvenilir üretim desteği aracılığıyla su arıtma, HVAC, atık su, kimyasal işleme ve aşındırıcı ortam uygulamaları için levha Kelebek Vana çözümleri sunar.
