CBF02-TA01
OEM | ODM | WDS
| Miktar： | |
|---|---|

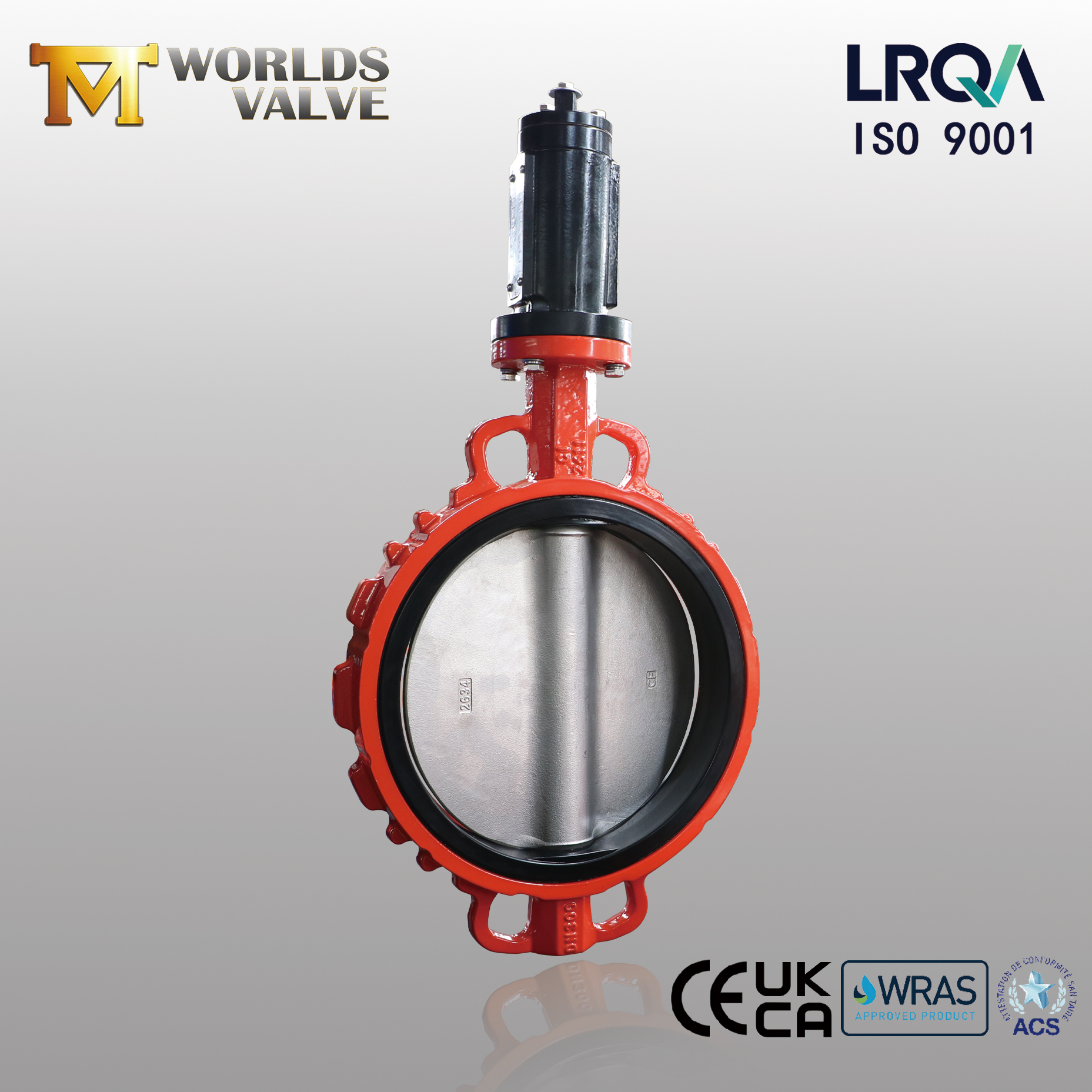

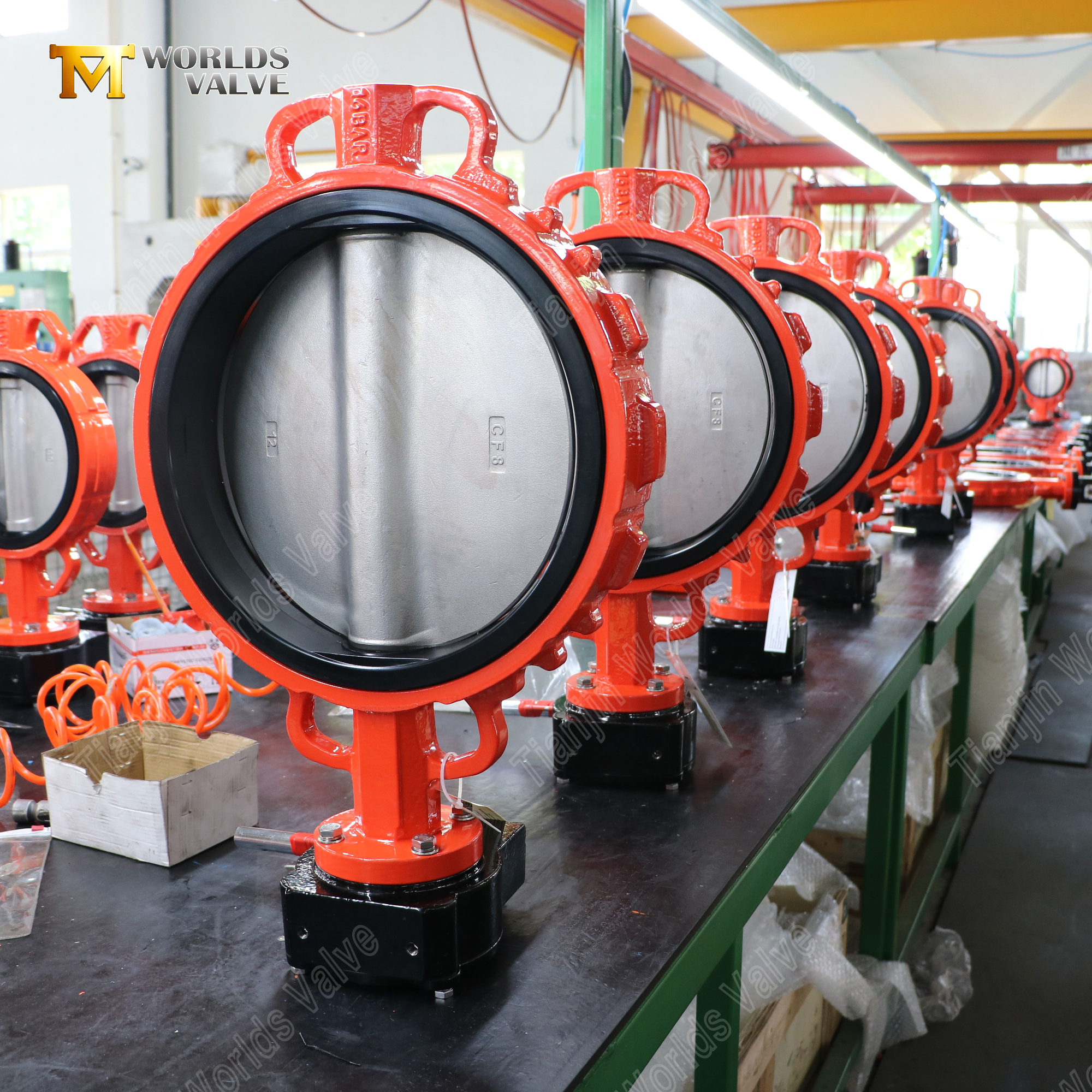

Tianjin Worlds Valve Co., Ltd., ASTM A126 Sınıf B dökme demir gövdeli, CF8 (AISI 304) paslanmaz çelik diskli, NBR (nitril kauçuk) yataklı ve 16 bar (PN16) servis için derecelendirilmiş AISI 420 paslanmaz çelik gövdeli bir levha kelebek vana sunmaktadır. Bu vana, su dağıtımı, HVAC ve maliyet etkinliğinin ve güvenilir sızdırmazlığın öncelikli olduğu genel endüstriyel uygulamalarda güvenilir açma/kapama kontrolü ve temel kısma için tasarlanmıştır. Valf gövdesi, endüstriyel ortamlarda gelişmiş korozyon koruması ve görünürlük için RAL 2002 (turuncu kırmızı) epoksi kaplamayla kaplanmıştır.
Gofret Kelebek Vana | ASTM A126 Sınıf B Gövde | CF8 Disk | NBR Koltuk | 16 bar
Tianjin Worlds Valve Co., Ltd.–Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız

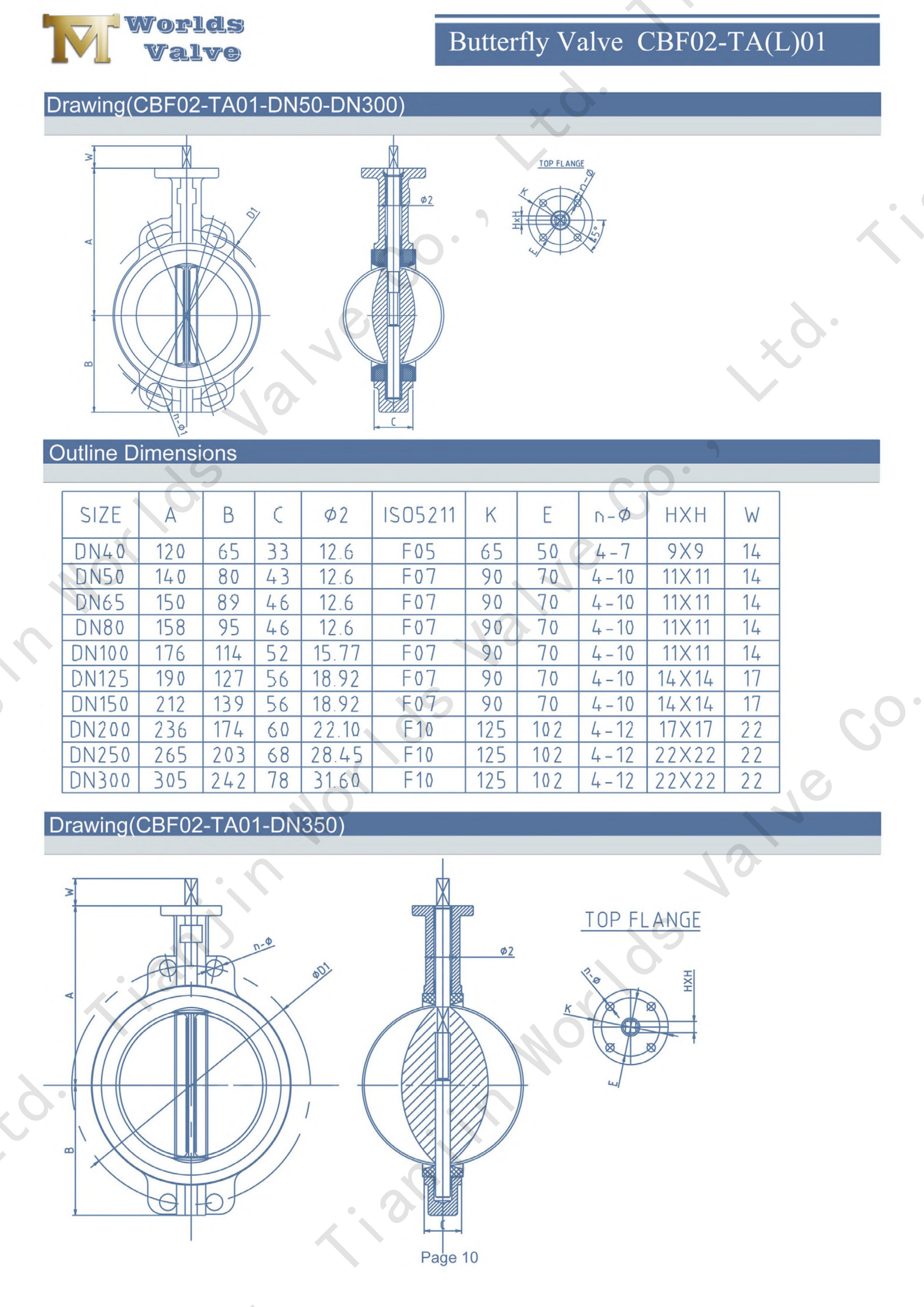

CBF02-TA01 - Detaylı Ürün Bilgisi
Bu model aşağıdaki parametrelerle yapılandırılmıştır. Aşağıda listelenen her öğenin özel ihtiyaçlarınıza göre özelleştirilebileceğini lütfen unutmayın.
Parametre | Şartname (Bu Model) | Özelleştirme Mevcuttur |
Gövde Malzemesi | ASTM A126 Sınıf B (Gri Demir) | Sfero Döküm (GGG40/500-7), WCB, CF8, CF8M, Dubleks, Süper Dubleks |
Disk Malzemesi | CF8 (AISI 304) | CF8M (316), Alüminyum Bronz, Dubleks, Kaplamalı Sfero Döküm, PTFE kapsüllü |
Kök Malzemesi | SS420 (AISI 420) | SS304, SS316, Monel K500 |
Koltuk Malzemesi | NBR (Nitril)–Sıcaklık: -10°C ila +80°C | EPDM, Viton/FKM, PTFE, Sert Yedekleme Koltuğu (Metal Destekli) |
Basınç Değeri | PN16 (16 Bar) | PN6, PN10, PN25; Sınıf 150, Sınıf 300; JIS10K/16K |
Boyut Aralığı | DN50–DN3000 (2″–120″) | Talep üzerine herhangi bir ara boyut mevcuttur |
Bağlantıyı Sonlandır | Gofret Tipi | Lug Tipi, Çift Flanşlı, Yivli Uçlu |
Kaplama | Epoksi Reçine, RAL 2002, 250 μm kalınlık | İstenilen RAL rengi, özel kalınlık, korozyon önleyici kaplamalar |
Üst Flanş | ISO 5211 | Çeşitli aktüatör arayüzleri için özelleştirilebilir |
Operasyon | / | Dişli Operatörü, Elektrik, Pnömatik, Hidrolik, Zincirli Çark |
1. Gofret Tipi Tasarım
Kompakt Yüz Yüze Boyutlar – Plaka tasarımı toplam uzunluğu ve ağırlığı azaltır, kurulum alanından tasarruf sağlar ve boru hattı yükünü azaltır.
Basit ve Hızlı Kurulum – Vana, yalnızca birkaç cıvatayla standart flanşların arasına sıkıştırılarak kurulum süresini ve işçilik maliyetlerini önemli ölçüde azaltır.
Yüksek Hacimli Uygulamalar için Uygun Maliyet – Daha basit yapısı ve daha düşük malzeme tüketimi ile wafer valf, genel servis uygulamaları için mükemmel performans-maliyet oranı sunar.
2. Gövde Malzemesi – ASTM A126 Sınıf B (Gri Demir)
Standart Basınçlar için Güvenilir Mukavemet – ASTM A126 Sınıf B gri demir, PN16 ve Sınıf 150 genel servis uygulamaları için yeterli mekanik mukavemet sağlar.
Mükemmel İşlenebilirlik ve Boyutsal Kararlılık – Malzeme hassas döküm ve sıkı toleranslara izin vererek güvenilir flanş sızdırmazlığı ve düzgün çalışma sağlar.
Yükseltme Seçenekleri ile Uygun Maliyet – Bu ekonomik seçim, daha zorlu koşullar için sünek demir, WCB, paslanmaz çelik veya dubleks alaşımlara kolayca yükseltilebilir.
3. Disk Malzemesi – CF8 Paslanmaz Çelik (AISI 304)
Genel Hizmet İçin Üstün Korozyon Direnci –CF8, sudaki oksidasyona ve korozyona, hafif kimyasallara ve atmosferik maruziyete karşı direnç göstererek uzun bir hizmet ömrü sağlar.
İçme Suyu ve Gıda Uygulamaları için Güvenli – Onaylı yuvalarla birlikte toksik olmayan malzeme, içme suyu ve gıda işlemeye yönelik WRAS ve ACS standartlarını karşılar.
Güçlü Ama Hafif –CF8, genel valf ağırlığını azaltırken, kullanım ve kurulumu kolaylaştırırken iyi bir mekanik dayanıklılık sunar.
4. Yuva Malzemesi-NBR (Nitril Kauçuk)
Mükemmel Yağ ve Yakıt Direnci –NBR, mineral yağlar, gresler ve hidrokarbonlarla uzun süreli temastan sonra bile esnekliği ve sızdırmazlık bütünlüğünü korur.
İyi Aşınma ve Yırtılma Direnci - Koltuk, küçük parçacıklardan ve sık döngüden kaynaklanan aşınmaya karşı dayanıklıdır ve sızdırmazlık ömrünü uzatır.
Geniş Uyumluluk ve Maliyet Verimliliği – -10°C ila +80°C aralığıyla NBR, alternatif olarak EPDM, Viton, PTFE veya sert yedek koltuklarla rekabetçi bir maliyetle kabarcık geçirmez kapatma sağlar.
5. Gövde Malzemesi–SS420 (AISI 420)
Yüksek Çekme ve Akma Dayanımı – Sertleştirilmiş SS420, özellikle büyük çaplı veya yüksek basınçlı valfler için sağlam tork iletimi sağlar.
Mükemmel Aşınma ve Sürtünme Direnci – Sertleştirilmiş yüzey aşınmaya karşı direnç göstererek birçok döngüde bakım ihtiyacını azaltır.
Korozyon Korumalı Patlama Korumalı – Gövde, güvenlik için bir tutma mekanizmasına sahiptir ve daha zorlu ortamlar için SS304, SS316 veya Monel K500 olarak tedarik edilebilir.
6. Aktüatör Seçenekleri ve ISO 5211 Montajı
Standartlaştırılmış Arayüz – ISO 5211 üst flanşı, herhangi bir markanın aktüatörlerini kabul eder ve boru hattında değişiklik yapmadan kolay değiştirme olanağı sağlar.
Geniş Aktüatör Uyumluluğu Aralığı – Vanalar, her türlü kontrol gereksinimine uyacak şekilde el kolları, dişli operatörleri, elektrikli, pnömatik, hidrolik veya zincir çarklı tahriklerle donatılabilir.
Özel Arayüz Mevcuttur –ISO olmayan montaj modelleri ve sürücü bağlantıları, özel aktüatör özelliklerine uyacak şekilde üretilebilir.
Sağlam yapısı ve tamamen özelleştirilebilir malzeme seçenekleri sayesinde bu wafer kelebek vana, çeşitli endüstrilerde yaygın olarak kullanılmaktadır:
Belediye Su Temini ve Atık Su Arıtma – Pompa istasyonlarında, arıtma tesislerinde ve dağıtım ağlarında güvenilir kapatma ve akış düzenlemesi.
Petrol ve Gaz / Petrokimya – Ham petrolün, rafine yakıtların, yağlayıcıların ve doğal gazın NBR yatakları ve sağlam gövdelerle taşınması.
HVAC (Isıtma, Havalandırma ve İklimlendirme) –Soğutulmuş su, sıcak su ve soğutma kulesi sistemleri için kompakt, hafif vanalar.
Deniz ve Deniz Suyu Soğutma – Çift yönlü paslanmaz çelik veya alüminyum bronz disklere sahip valf, gemi inşasında ve kıyı enerji santrallerinde tuzlu su korozyonuna dayanıklıdır.
Kimyasal ve Farmasötik – PTFE veya Viton yuvalı paslanmaz çelik gövdeler, agresif asitler, solventler ve yüksek saflıkta ortamlarla uyumluluk sağlar.
Yiyecek ve İçecek/Yüksek Saflıkta Su –CF8/CF8M diskler ve EPDM/PTFE yuvalar bira yapımı, süt ürünleri ve farmasötik işlemlere yönelik sıhhi standartları karşılar.
Yangından Korunma Sistemleri – Sağlam tasarım, yangın suyu hatlarında ve baskın sistemlerinde güvenilir açma-kapama kontrolü sağlar (talep üzerine sertifikalar mevcuttur).
Enerji Üretimi ve Metalurji – Termik ve hidroelektrik santrallerinde soğutma suyunun, kül bulamaçlarının ve endüstriyel gazların işlenmesi.
Tarımsal Sulama – Tarım arazileri ve sera projelerinde verimli su dağıtımı için büyük çaplı vanalar.
1. Doğrudan Fabrika, Aracı Yok – Tianjin'deki ISO 9001 sertifikalı üretim tesisimizin sahibi ve işletmecisiyiz. Doğrudan bizimle çalışarak aracı maliyetlerini ortadan kaldırır, şeffaf fiyatlandırma elde eder ve siparişinizin her aşamasında mühendislik ve üretim ekiplerimizle doğrudan iletişimi sürdürürsünüz.
2. 19 Yılı Aşkın İhracat Deneyimi – Satış ve lojistik ekiplerimiz, gümrük belgeleri, nakliye düzenlemeleri ve ihracat paketleme dahil olmak üzere uluslararası ticaret konusunda oldukça bilgilidir. Valfleri 50'den fazla ülkeye başarıyla teslim ettik ve her seferinde sorunsuz teslimat sağladık.
3. Tam Özelleştirme (OEM/ODM) –Sizi standart kataloğumuzla sınırlandırmıyoruz. Siz malzemeyi, basınç değerini, ebadı, kaplamayı, aktüatörü, flanş standardını ve markalamayı belirtin; biz bunları tam olarak sizin çizimlerinize göre üretelim. Üretim öncesinde onayınıza 2D/3D çizimler sunuyoruz.
4. Tam Uluslararası Sertifikalar –Ürünlerimiz ISO 9001, CE, UKCA, WRAS (içme suyu) ve ACS (Fransa) sertifikalarına sahiptir. DNV ve ABS sertifikasyonu, en zorlu proje gereksinimlerinizi destekleyecek şekilde sipariş bazında sağlanabilir.
5. Tam Kalite Belgelendirmesi –Tam şeffaflığa inanıyoruz. Her sevkiyatta malzeme test sertifikaları (MTC), hidrostatik ve pnömatik test raporları, boyutsal muayene kayıtları ve gerekirse NDT raporları ve üçüncü taraf muayene sertifikaları bulunur.
6. Titiz Şirket İçi Kalite Kontrolü – Hammadde denetimi ve dökümden işleme, montaj ve son testlere kadar her üretim adımı DNV tarafından denetlenen kalite yönetim sistemimiz kapsamında izlenir. Fabrikamızdan çıkmadan önce her vanaya %100 basınç testi yapıyoruz.
7. Rekabetçi Teslimat Süreleri – Yıllık 8.000 tonu aşan üretim kapasitesi ve özel proje yönetimi ekibiyle, kaliteyi verimlilikle dengeleyerek özel siparişinizin her zaman zamanında teslim edilmesini sağlıyoruz.
8. Satış Sonrası Teknik Destek – Mühendislerimiz, vananızın tüm hizmet ömrü boyunca güvenilir performans göstermesini sağlamak için kurulum rehberliği, sorun giderme ve bakım önerileri konusunda yardımcı olmaya hazırdır.
Tianjin Worlds Valve Co., Ltd."de sadece vana satmıyoruz; benzersiz boru hattı koşullarınıza uygun çözümler tasarlıyoruz. İster yukarıda açıklanan gibi standart bir konfigürasyona, ister özel alaşımlar, yüksek sıcaklıklı koltuklar veya otomatik çalıştırmaya sahip tamamen özel bir tasarıma ihtiyacınız olsun, spesifikasyonlarınızı hayata geçirmeye hazırız.
Sizi Çin"in Tianjin kentindeki fabrikamızı ziyaret etmeye sıcak bir şekilde davet ediyoruz. Üretim hatlarımızı gezin, kalite kontrol süreçlerimize ilk elden tanık olun ve proje gereksinimlerinizi deneyimli mühendislerimizle tartışın.
Başlamak için sorgunuzu aşağıdaki ayrıntılarla birlikte bize göndermeniz yeterlidir:
Gerekli boyut, basınç derecesi ve uç bağlantı
Medya türü, çalışma sıcaklığı ve akış koşulları
Tercih edilen malzeme kombinasyonu (ya da biz tavsiye edelim)
Aktüatör tipi ve kontrol gereksinimleri
Hedef miktar ve hedef bağlantı noktası
Satış ekibimiz rekabetçi bir fiyat teklifi ve ön mühendislik teklifiyle 24 saat içinde yanıt verecektir.
Hemen Bize Ulaşın , Vananızı Birlikte Yapalım.
