CBF03-TA03
OEM|ODM
| Miktar： | |
|---|---|
Giriiş:
Paslanmaz çelik diskli EPDM koltuk gofret kelebek valfi, sıvı akışını kontrol etmek için diski döndürerek çalışır ve akış hızını etkili bir şekilde başlatmasını, durdurmasını veya düzenlemesini sağlar. Güvenilir performansı ve nispeten basit ama verimli yapısı nedeniyle su arıtma, kimyasal işleme, HVAC ve daha fazlası gibi alanlarda sıvılar, gaz ve bulamaçlarla ilgili sistemlerde yaygın olarak uygulanır.
Ürün Özelliği ：
% 100 iki yönlü sıkı kapatma.
Akış yönünde kısıtlama olmadan kurulum.
Azaltılmış ağırlık ve genel boyutlar.
Düşük basınç kaybı ve düşük enerji maliyetleri.
Yüksek KV / CV değerleri.
Kaptırılabilir su sistemleri vb. İçin temizlenmesi ve dezenfekte edilmesi kolay
Kendi kendine temizlik (kalıntı sıkışmayacaktır).
Korozyona karşı iyi direnç.

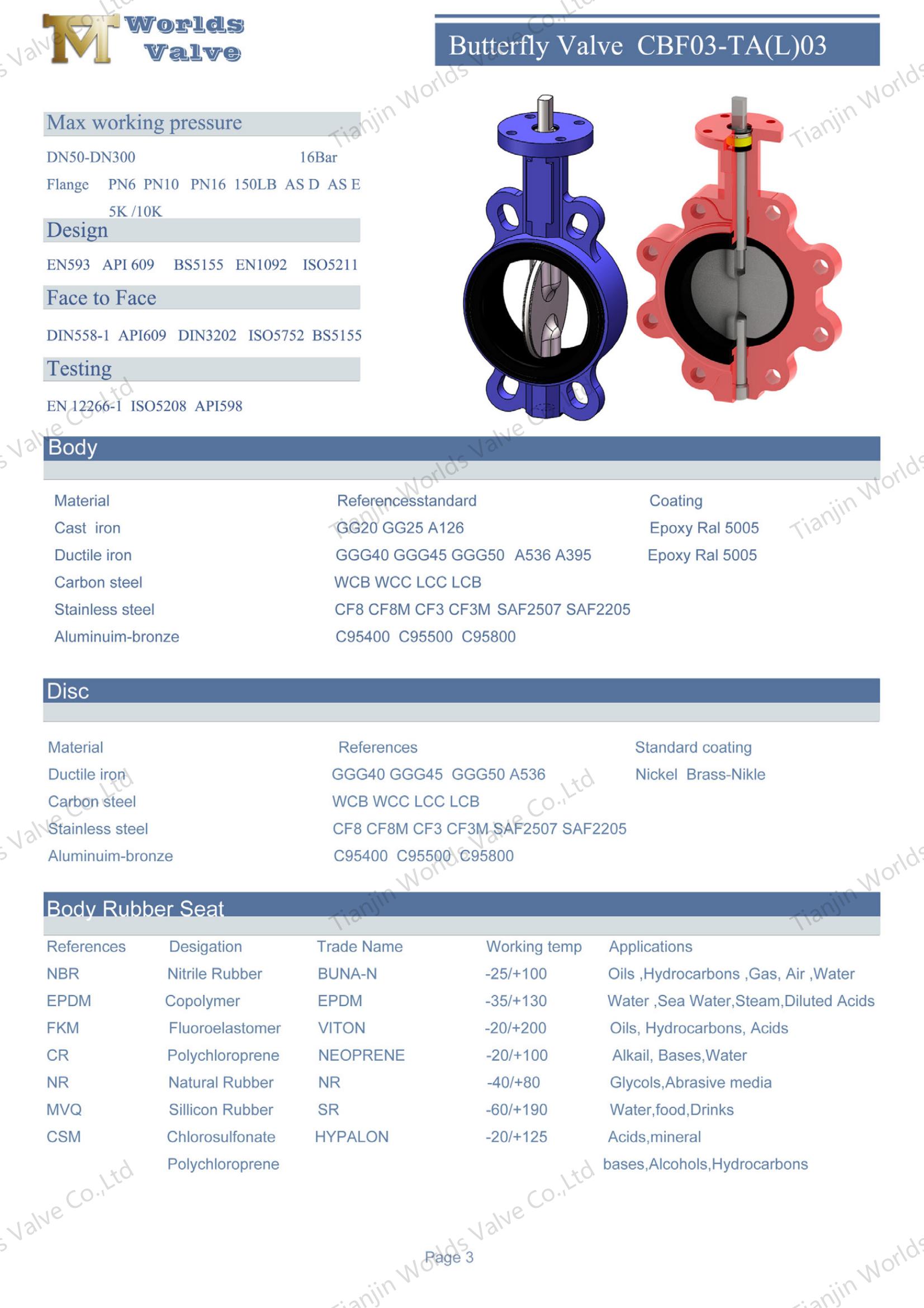

Teknik Parametreler ：
Boyut | DN32-DN600 | DN650-DN2000 |
Çalışma baskısı | 16bar | 10Bar |
Kabuk | 24bar | 15bar |
Fok | 18bar | 11bar |
Çalışma sıcaklığı | ||
Çalışma ortamı | Balast ve sintine sistemi Kimyasal işleme Tuzdan arındırma bitkileri Sondaj kuleleri İçme suyu Kuru toz Yiyecek ve içecek Gaz bitkileri HAVC Madencilik endüstrisi Kağıt endüstrisi Kum işleme Deniz suyu Şeker endüstrisi Termo Teknik Su Arıtma Atık su | |
Sürüş yöntem | El Kol Solucan Elektrikli Pnömatik | |

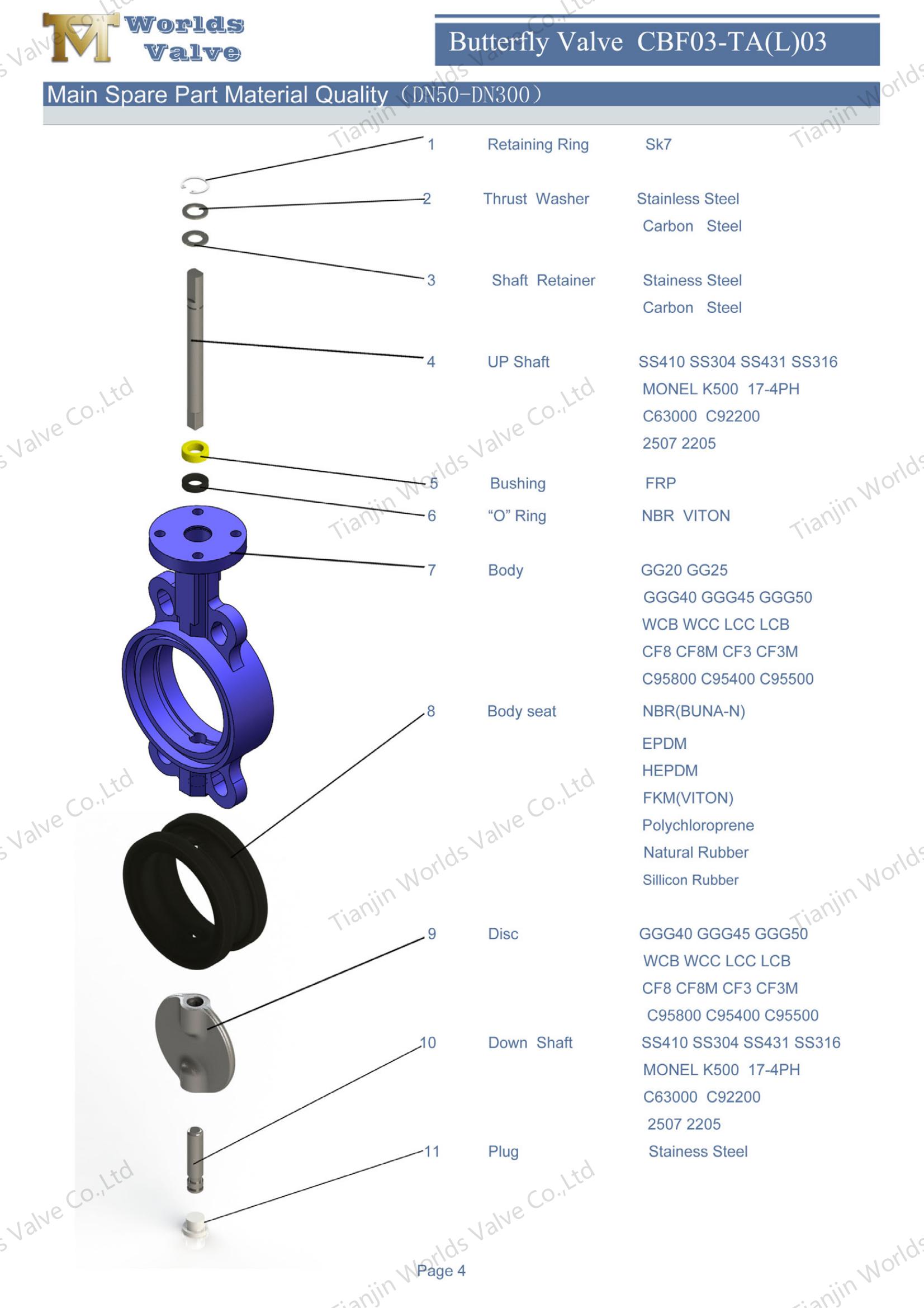

Ana Malzeme:
İsim | Malzeme |
Vücut | Dökme demir Sünek demir Karbon çeliği Paslanmaz çelik Al-bronz |
Disk | Sünek demir Karbon Çelik Paslanmaz Çelik Al-bronz |
Şaft | Paslanmaz çelik Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hipalon doğal kauçuk |
Yönetici Standardı:
Tasarım Standardı | EN 593, MSS SP67 API 609 BS5155 |
Muayene ve Test | API 598 ISO 5208 EN 12266 |
Son standart | ANSI B16.1 Cl. 125lb & b16.5 cl. 150lb 2129 Tablo D & E BS 10 Tablo D & E DIN 2501 PN6, PN10 ve PN16 EN 1092 PN6, PN10 ve PN16 ISO 2531 PN6, PN10 ve PN16 ISO 7005 PN6, PN10 ve PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150lb Awwa C207 SABS 1123 Tablo 1000/3 ve Tablo 1600/3 |
Yüz yüze | ISO 5752, EN 558, MSS SP67 ve API 609 DIN3202 |
Üst flanş | ISO 5211 |
