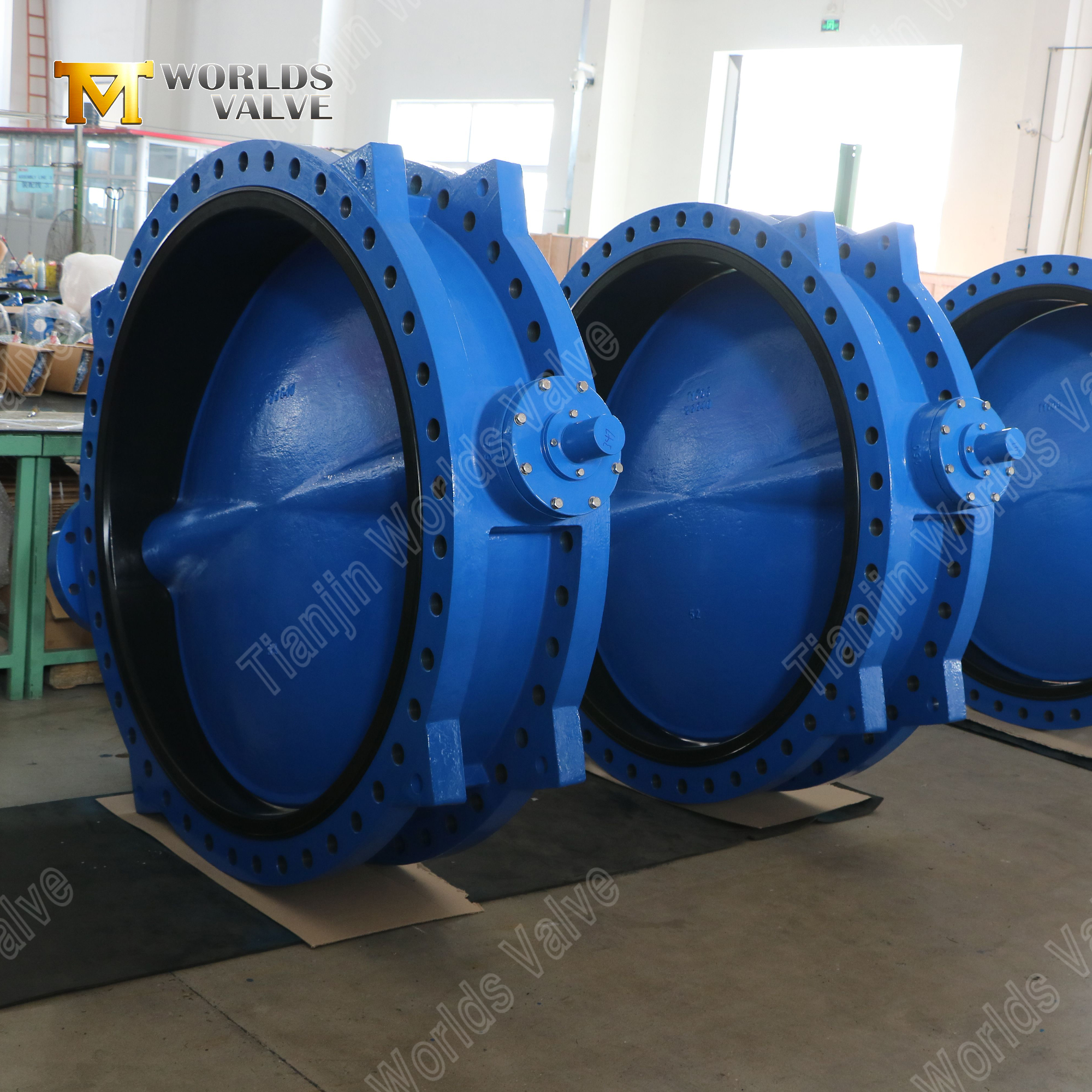

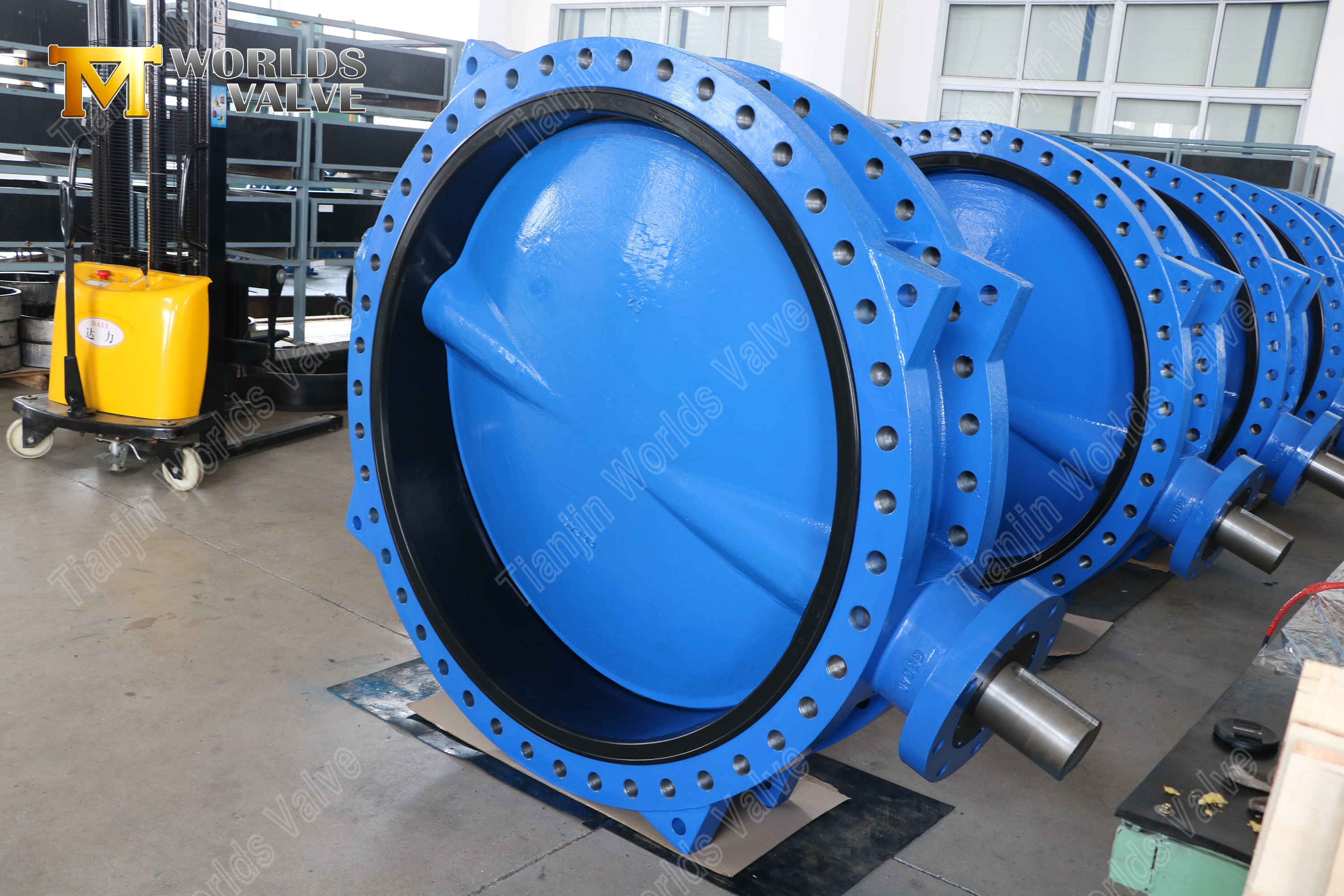

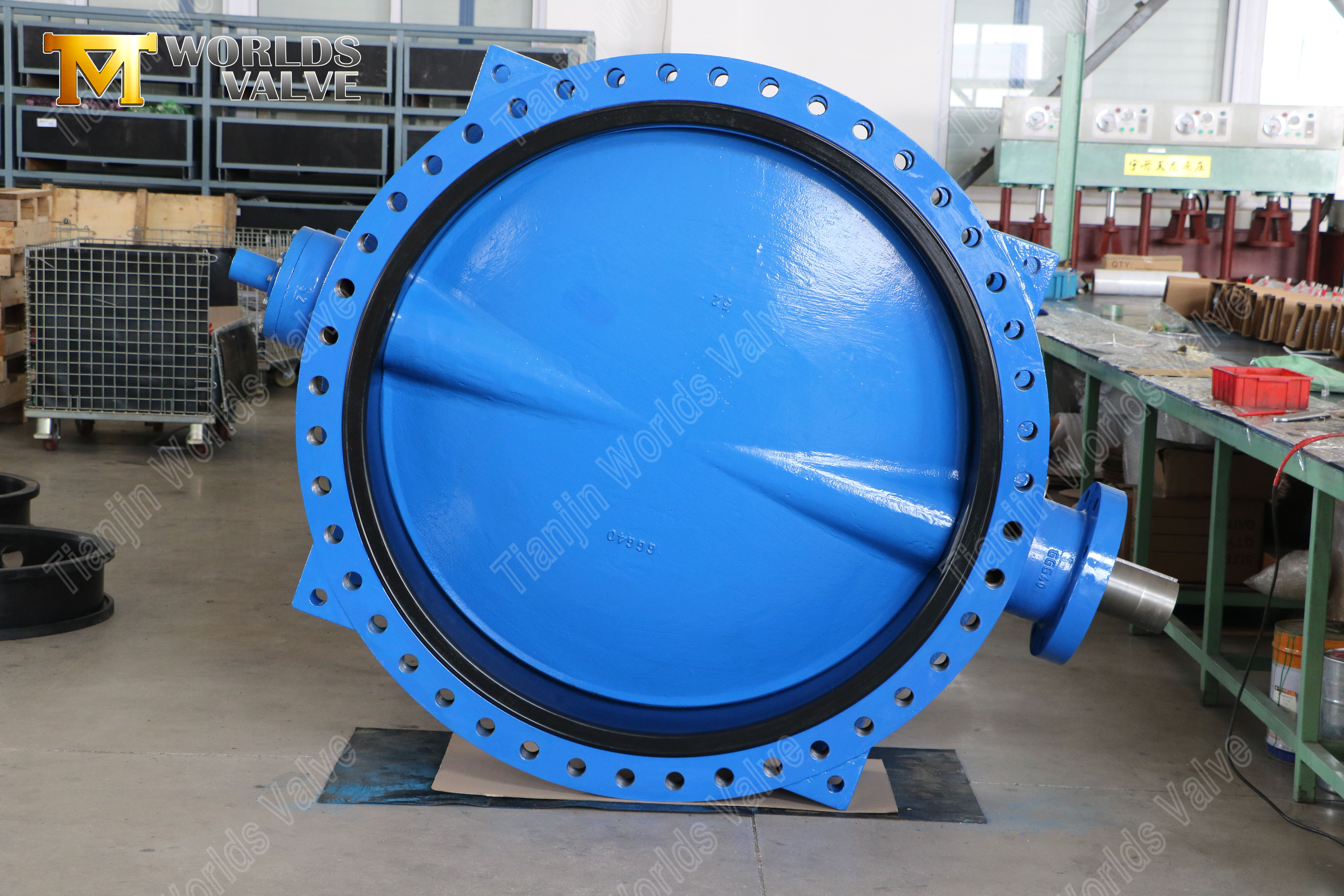

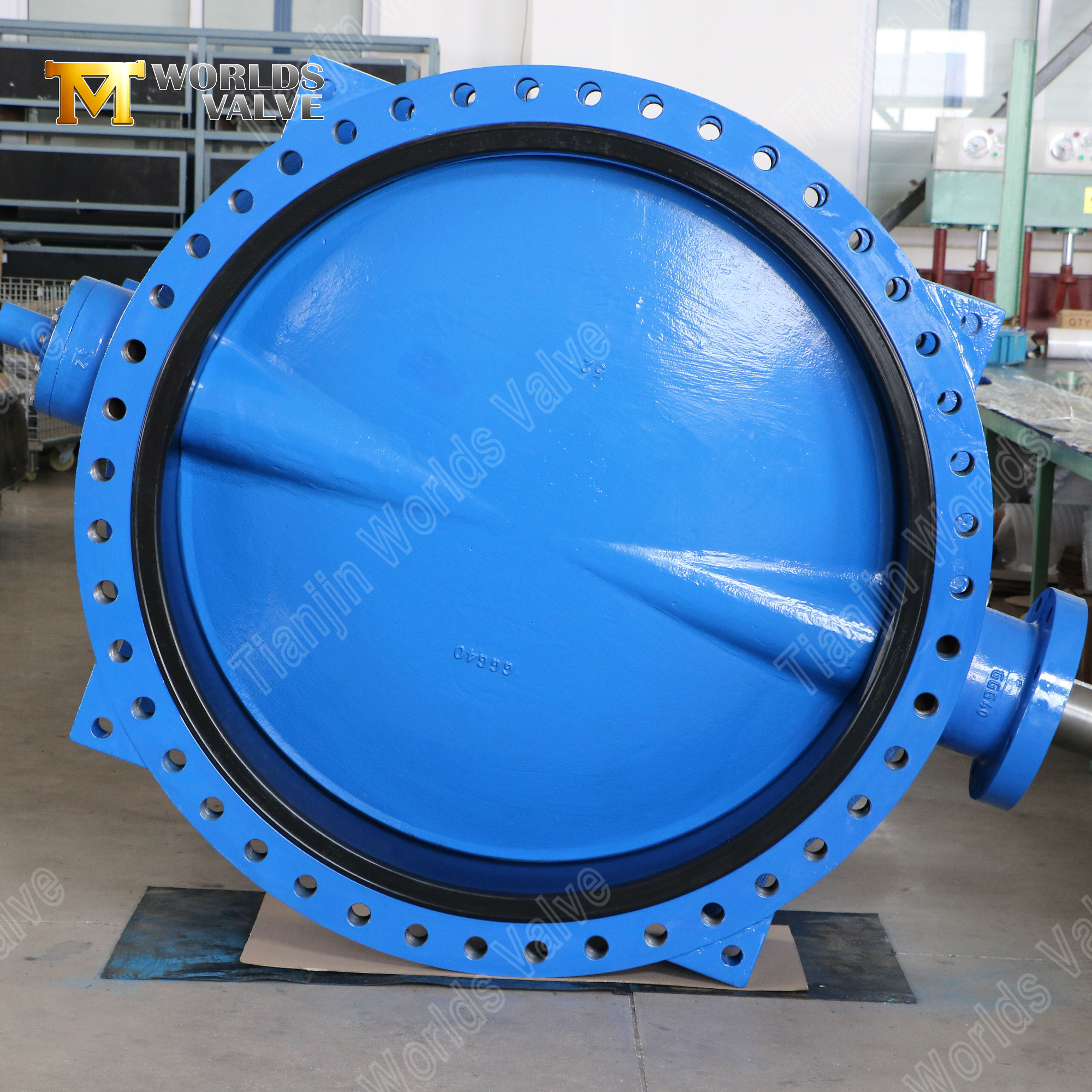

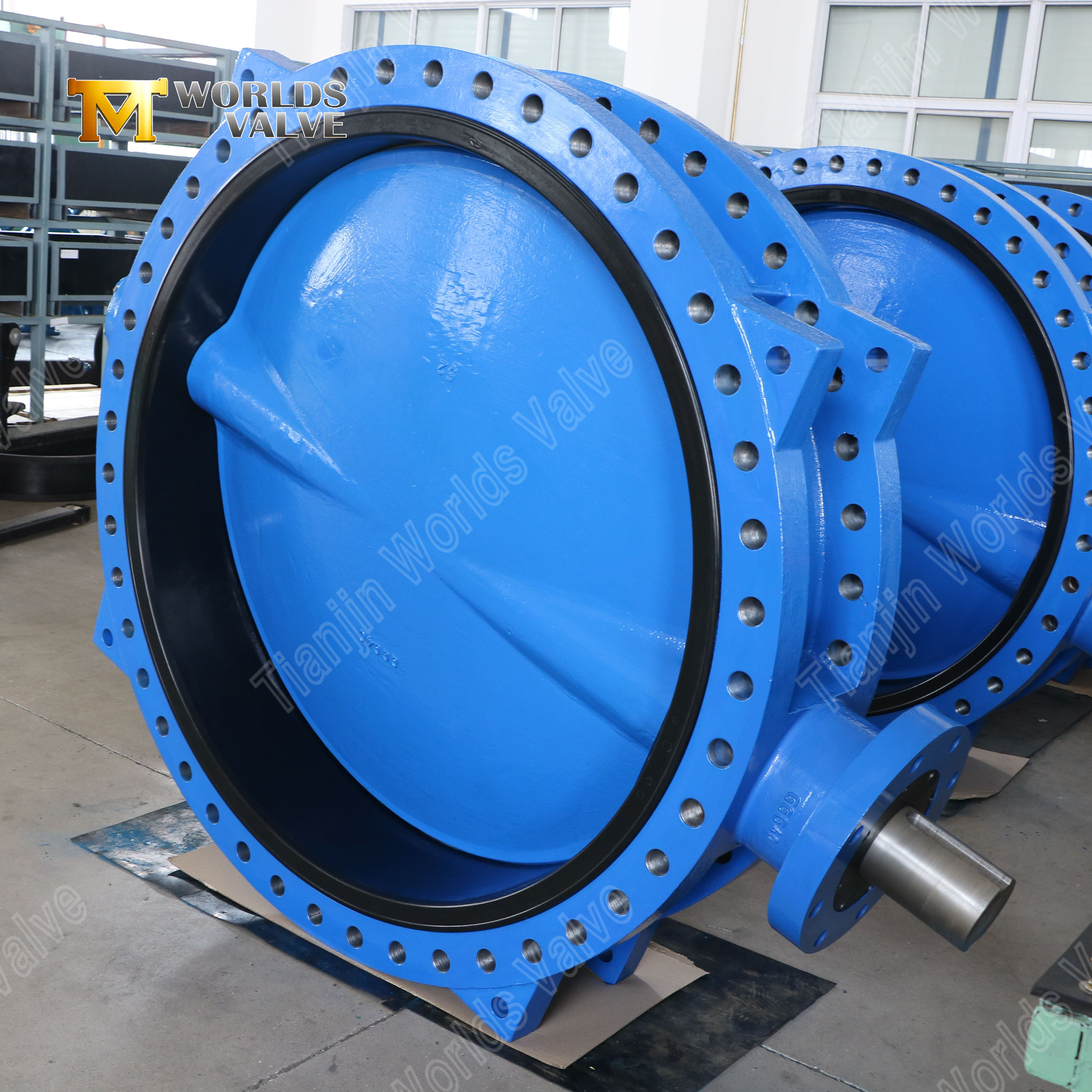

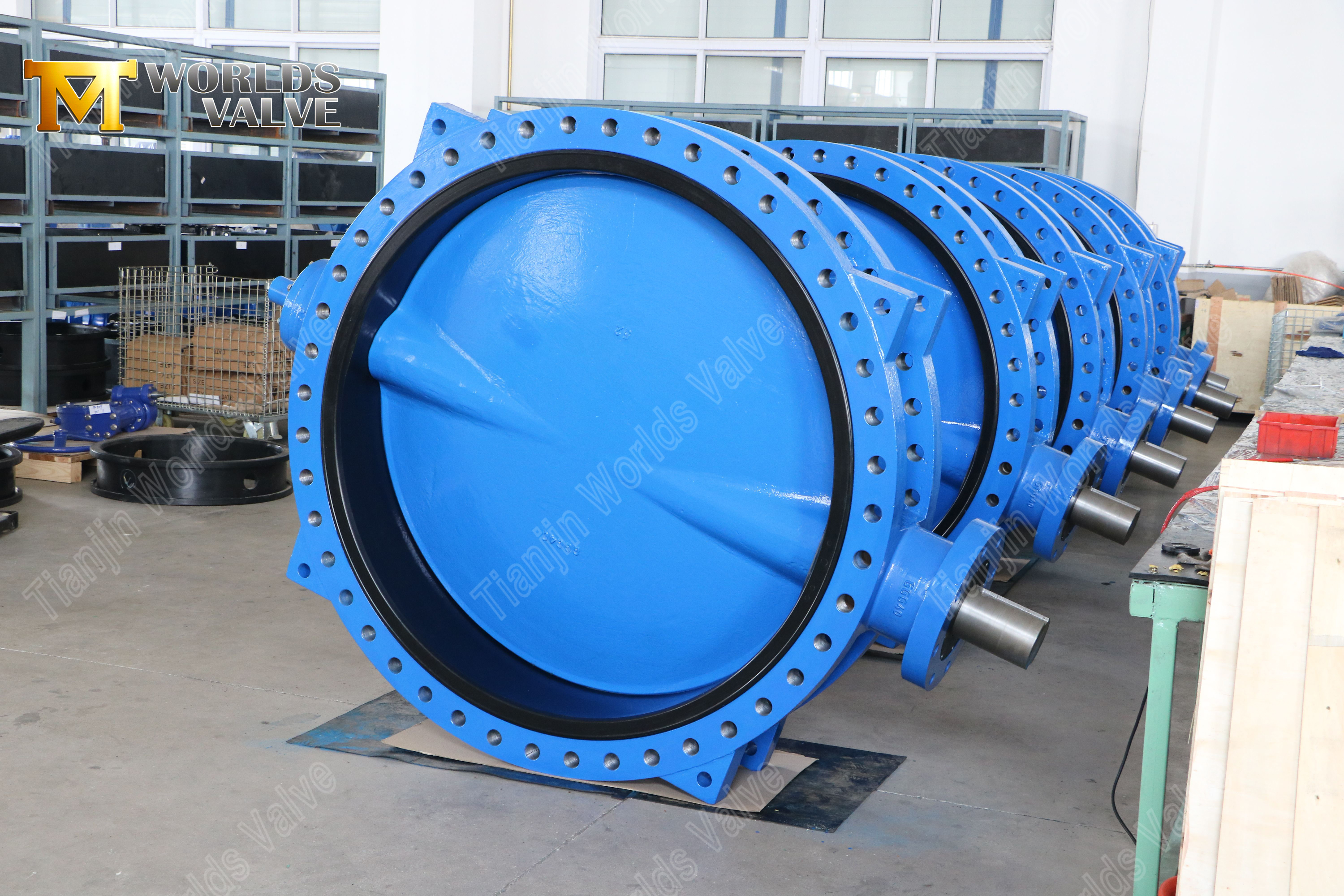

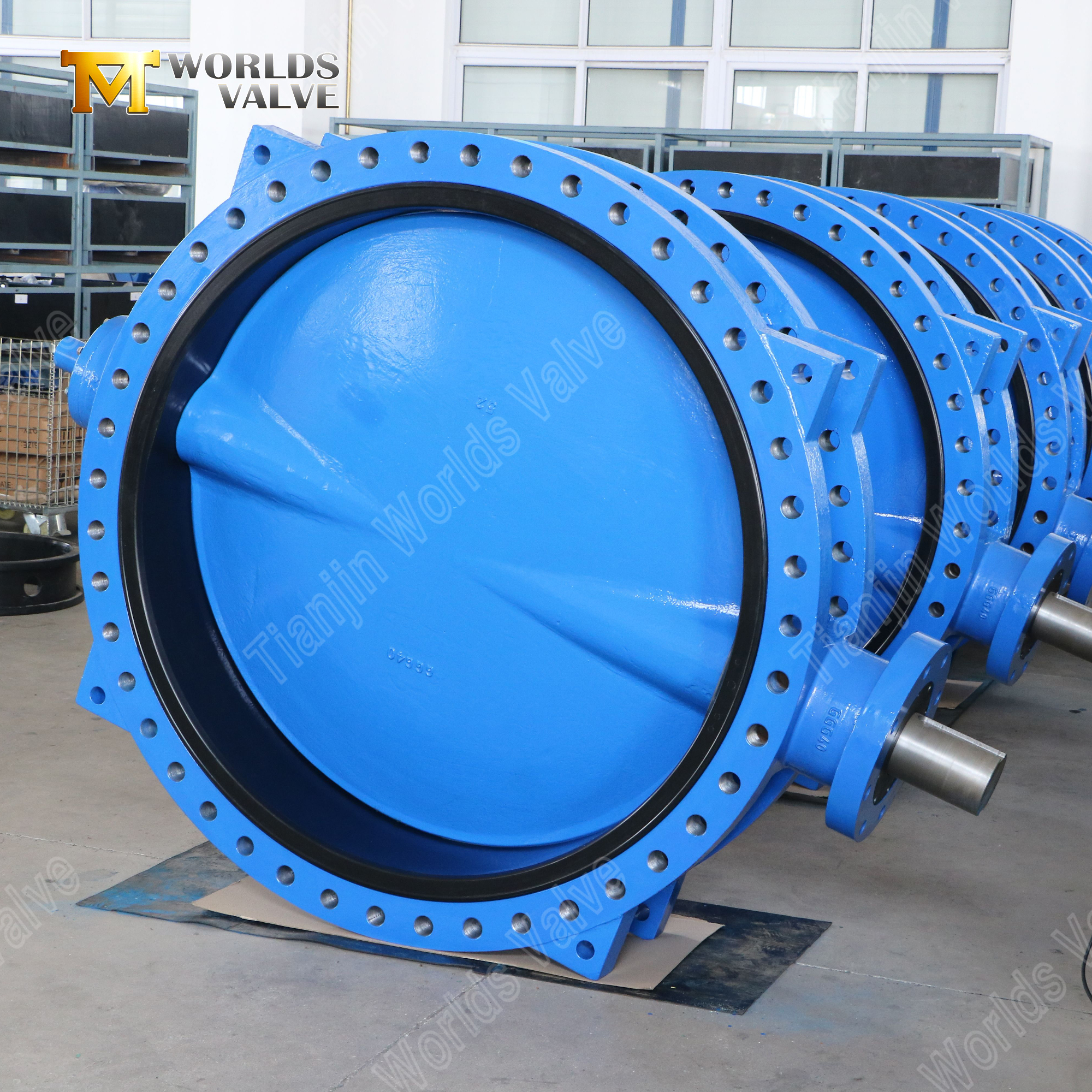

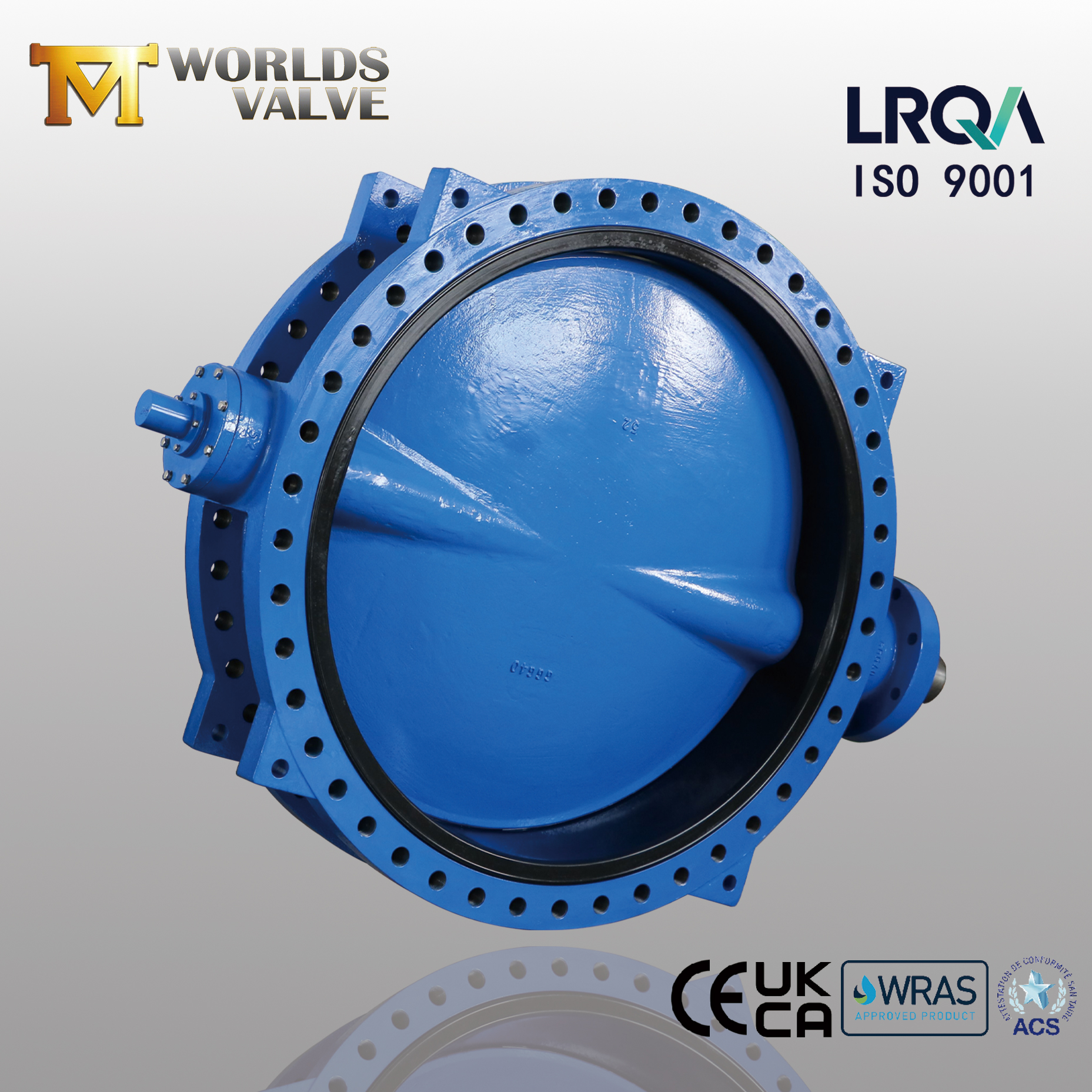

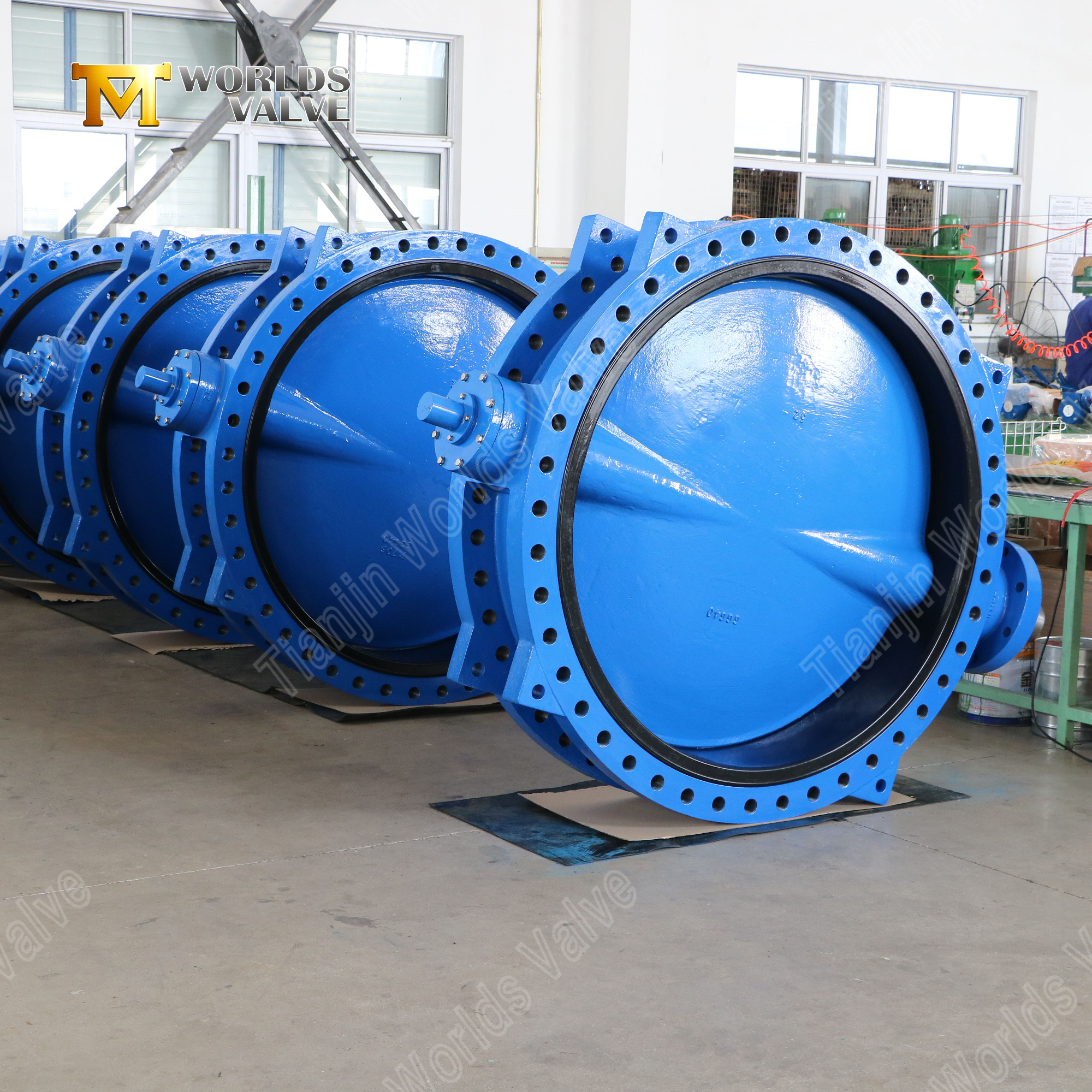

Endüstriyel DI U-Tipi Kelebek Vana | Enerji Verimli Akış Kontrol Çözümü
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA ve WRAS Sertifikalı Üretici
CBF02-TU03--Kullanım ve Bakım Kılavuzu İNDİR
1. U-Şekilli Disk Hidrodinamiği
Optimize Edilmiş Akış Yolu: Gelişmiş hesaplamalı akışkanlar dinamiği (CFD) tasarımı, geleneksel disk konfigürasyonlarına kıyasla basınç düşüşünü %25-30 oranında azaltır
Enerji Verimliliği: Daha düşük akış direnci, sürekli çalışma sistemlerinde önemli pompalama enerji tasarrufu anlamına gelir
Kavitasyon Kontrolü: Aerodinamik disk profili türbülanslı bölgeleri en aza indirerek vana ve boru hattının servis ömrünü uzatır
2. Sfero Dökümün Sağlamlığı
Malzeme Mükemmelliği: EN-GJS-500-7 sfero döküm, üstün mekanik mukavemet ve darbe direnci sağlar
Korozyon Koruması: Agresif ortamlar için isteğe bağlı 300-400μm kalınlığa sahip standart 250μm epoksi kaplama
Yapısal Bütünlük: Güçlendirilmiş gövde tasarımı, su darbesine ve PN16 derecesine kadar basınç dalgalanmalarına dayanıklıdır
3.Premium Sızdırmazlık Performansı
Kabarcık Geçirmez Kapatma: EPDM/NBR/PTFE yuva seçenekleri, EN 12266-1 Sınıf A standartlarına sıfır sızıntı uyumluluğu sağlar
Sıcaklık Uyarlanabilirliği: -20°C ila 120°C çalışma aralığında güvenilir performans
Uzun Hizmet Ömrü: Esnek oturma malzemeleri 50.000'den fazla çalışma döngüsü boyunca bütünlüğü korur
4. Operasyonel Mükemmellik
Düşük Torkta Çalışma: Çift ofset tasarımı, sorunsuz manuel veya çalıştırılan kontrol için çalışma torkunu %35 azaltır
Bakım Gerektirmeyen Tasarım: Kendinden yağlamalı yataklar ve korozyona dayanıklı bileşenler rutin bakımı ortadan kaldırır
Çok Yönlü Çalıştırma: Manüel kollar, dişli operatörleri veya pnömatik/elektrikli aktüatörlerle uyumlu ISO 5211 montaj pedi

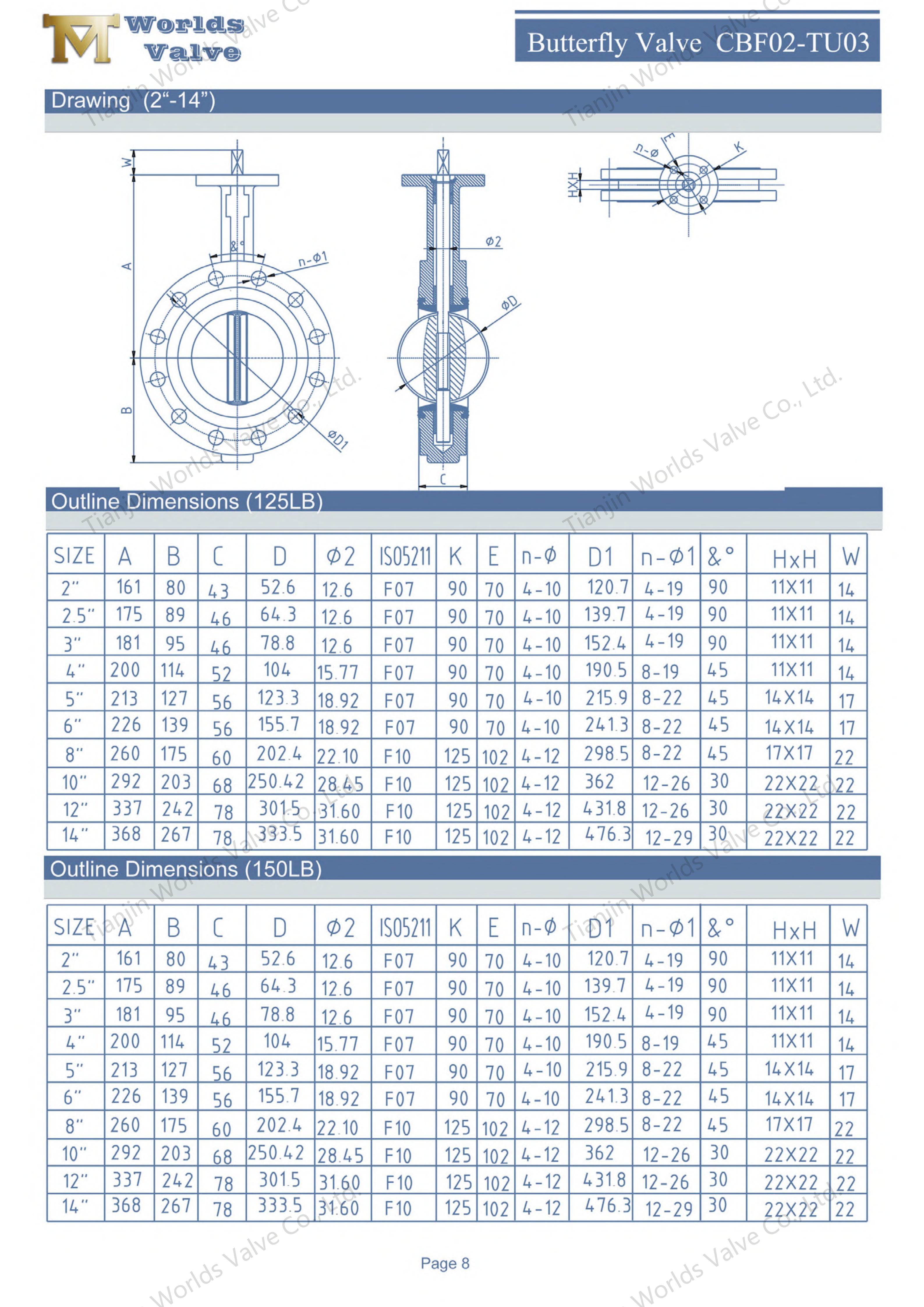

Boyut | DN32-DN600 | DN650-DN2000 |
Çalışma basıncı | 16Bar | 10bar |
Kabuk | 24Bar | 15Bar |
Mühür | 18Bar | 11Bar |
Çalışma Sıcaklığı | -20°C~+120°C | |
Çalışma Ortamı | Balast ve sintine sistemi Kimyasal işleme Tuzdan arındırma tesisleri Sondaj kuleleri İçme suyu Kuru toz Yiyecek ve içecek Gaz tesisleri HAVC Madencilik endüstrisi Kağıt endüstrisi Kum taşıma Deniz suyu Şeker endüstrisi Termo teknik su arıtma Atık su | |
Araba kullanmak yöntem | El Kol Sonsuz Dişli Elektrik Pnömatik | |
İsim | Malzeme |
Vücut | Dökme Demir Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz |
Disk | Sfero Döküm Karbon Çelik Paslanmaz Çelik AL-Bronz |
Şaft | Paslanmaz Çelik Monel K500 |
Seat | BUNA NBR EPDM VİTON PTFE TEFLON HEPDM neopren Hypalon Doğal kauçuk |
Su Arıtma Tesisleri: Pompa deşarj kontrolü, filtreleme sistemleri ve kimyasal dozajlama
HVAC Sistemleri: Soğutulmuş su devreleri, soğutma kuleleri ve enerji aktarma istasyonları
Endüstriyel İşleme: Soğutma suyu ağları, proses sıvısı kontrolü ve yardımcı sistemler
Yangından Korunma: Yağmurlama sistemleri ve yangın suyu besleme hatları
Sulama Sistemleri: Tarımsal uygulamalarda ana hat kontrolü ve bölgesel yönetim
Belediye Suyu: Dağıtım ağları, pompa istasyonları ve rezervuar kontrolü
Enerji Tasarruflu Tasarım: U-şekilli disk teknolojisi, minimum basınç kaybı sayesinde pompalama maliyetlerini önemli ölçüde azaltır
Dayanıklılık Güvencesi: Yüksek dereceli sünek demir yapı, zorlu ortamlarda uzun vadeli güvenilirlik sağlar
Performans Doğrulaması: Laboratuvar testleri ve saha uygulamalarıyla doğrulanan CFD optimizasyonlu hidrodinamik
Küresel Uyumluluk: CE, UKCA ve WRAS sertifikaları uluslararası pazarda kabul görmenizi sağlar
Özelleştirmeye Hazır: OEM projeleri için değiştirilmiş disk profilleri, kaplama özellikleri ve bağlantı türleri mevcuttur
Teknik Uzmanlık: Uygulama analizi ve sistem entegrasyonu için mühendislik desteği
Yenilikçi U şekilli disk tasarımı ve sağlam sünek demir yapısı sayesinde bu endüstriyel kelebek vana, dünya çapında su, HVAC ve işleme uygulamaları için benzersiz akış verimliliği ve güvenilirlik sunar.
