CBF01-TL01
OEM|ODM
| Miktar： | |
|---|---|

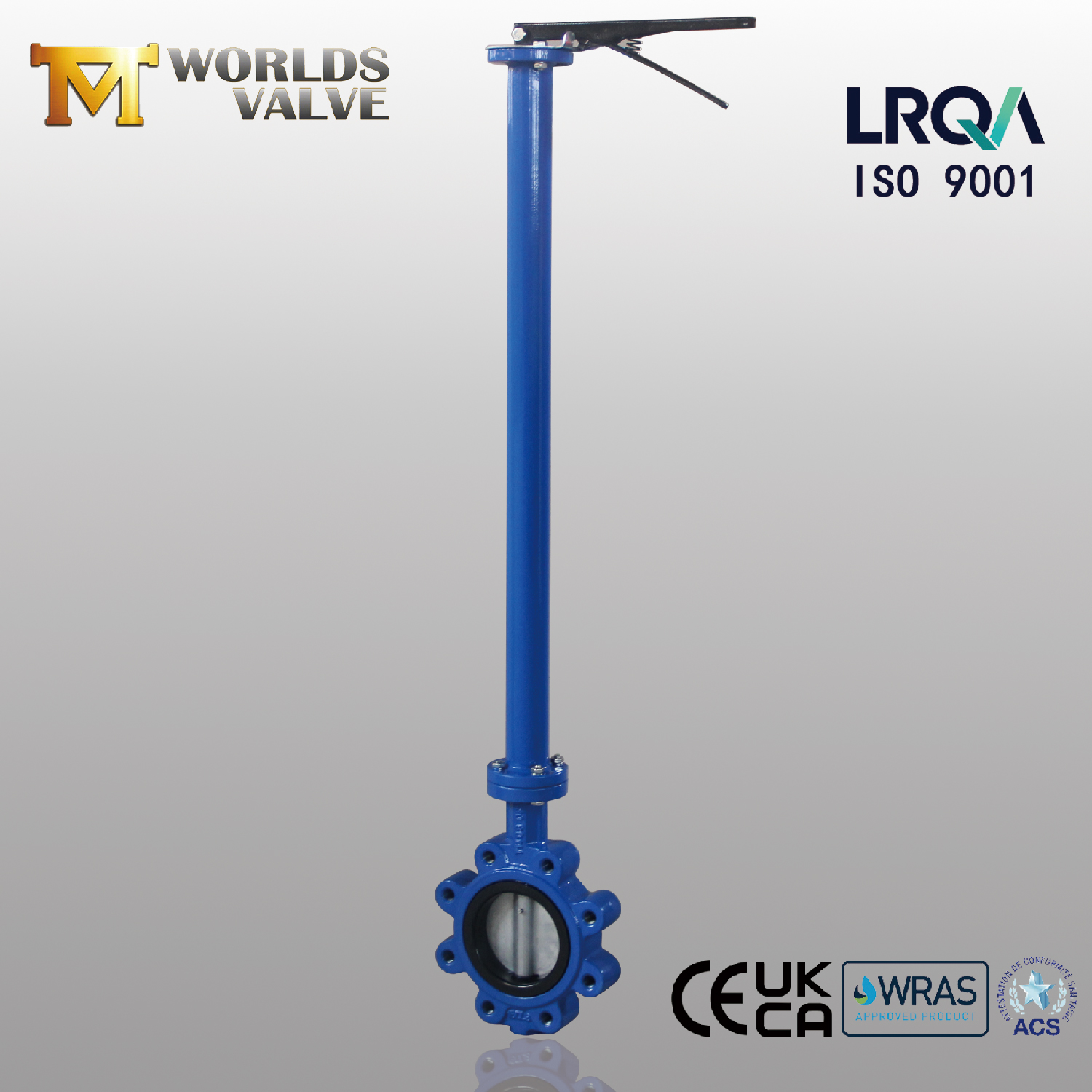

El kolu çalıştırma ile genişletilmiş kök pabucu ve dokunulmuş kelebek valf | Doğrudan montaj izolasyon çözümü
Tianjin Worlds Valve Co., Ltd. - ISO 9001 Sertifikalı Üretici
CBF01-TL01-Operasyon ve Bakım Kılavuzu indirmek
1.
Doğrudan cıvata-gövde montajı somunları ortadan kaldırır ve kurulum süresini standart pabuç valflerine karşı% 40 azaltır.
Sınıf 150 dokunulmuş delikler, termal döngü sırasında iplik sıyırmasını önler.
Erişilebilirlik için genişletilmiş gövde
STEM Uzantıları İSO 5211 Yükseklik Standartları ile uyumlu yalıtım/engellerin üzerindeki el kolunu konumlandırır.
Mühürlü kök burcu tozlu/deniz ortamlarında kum girişini önler.
3. Düşük Torlu El Kolu Yürütme
4: 1 mekanik avantajlı dövme paslanmaz çelik kol (304 SS), işletim kuvvetini PN16 basınçlarında ≤50 nm'ye düşürür.
4. Sıfır Leakage EPDM/PTFE Sızdırmazlık
Çift ofset EPDM koltuğu EN 12266-1 Sınıf A kapatma (1.1x PN16'da test edilmiştir) elde eder.
Kimyasal direnç için isteğe bağlı PTFE koltuğu (-20 ° C ila 200 ° C).
5. Korozyon Savunma Sistemi
Vücut: Sünek demir 250 um epoksi kaplama ile.
Disk: Güçlü korozyon direncine sahip elektropolizasyona tabi tutulan bir yüzeye sahip 316L paslanmaz çelik seçebilirsiniz.

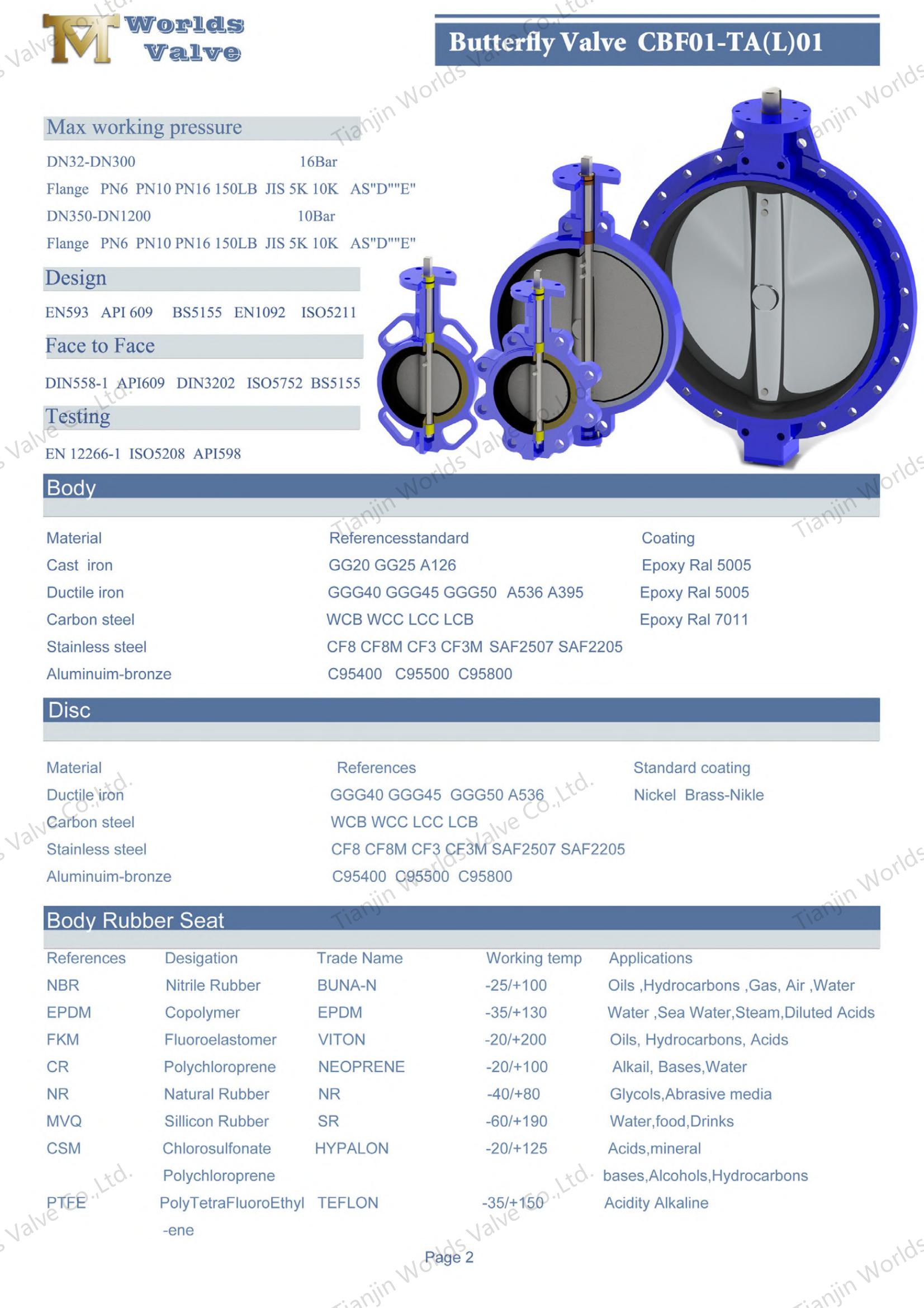

Boyut | DN32-DN600 | DN650-DN2000 |
Çalışma baskısı | 16bar | 10Bar |
Kabuk | 24bar | 15bar |
Fok | 18bar | 11bar |
Çalışma sıcaklığı | -45 ℃ ~+150 ℃ | |
Çalışma ortamı | Balast ve sintine sistemi Kimyasal işleme Tuzdan arındırma bitkileri Sondaj kuleleri İçme suyu Kuru toz Yiyecek ve içecek Gaz bitkileri HAVC Madencilik endüstrisi Kağıt endüstrisi Kum işleme Deniz suyu Şeker endüstrisi Termo Teknik Su Arıtma Atık su | |
Sürüş yöntem | El Kol Solucan Elektrikli Pnömatik | |

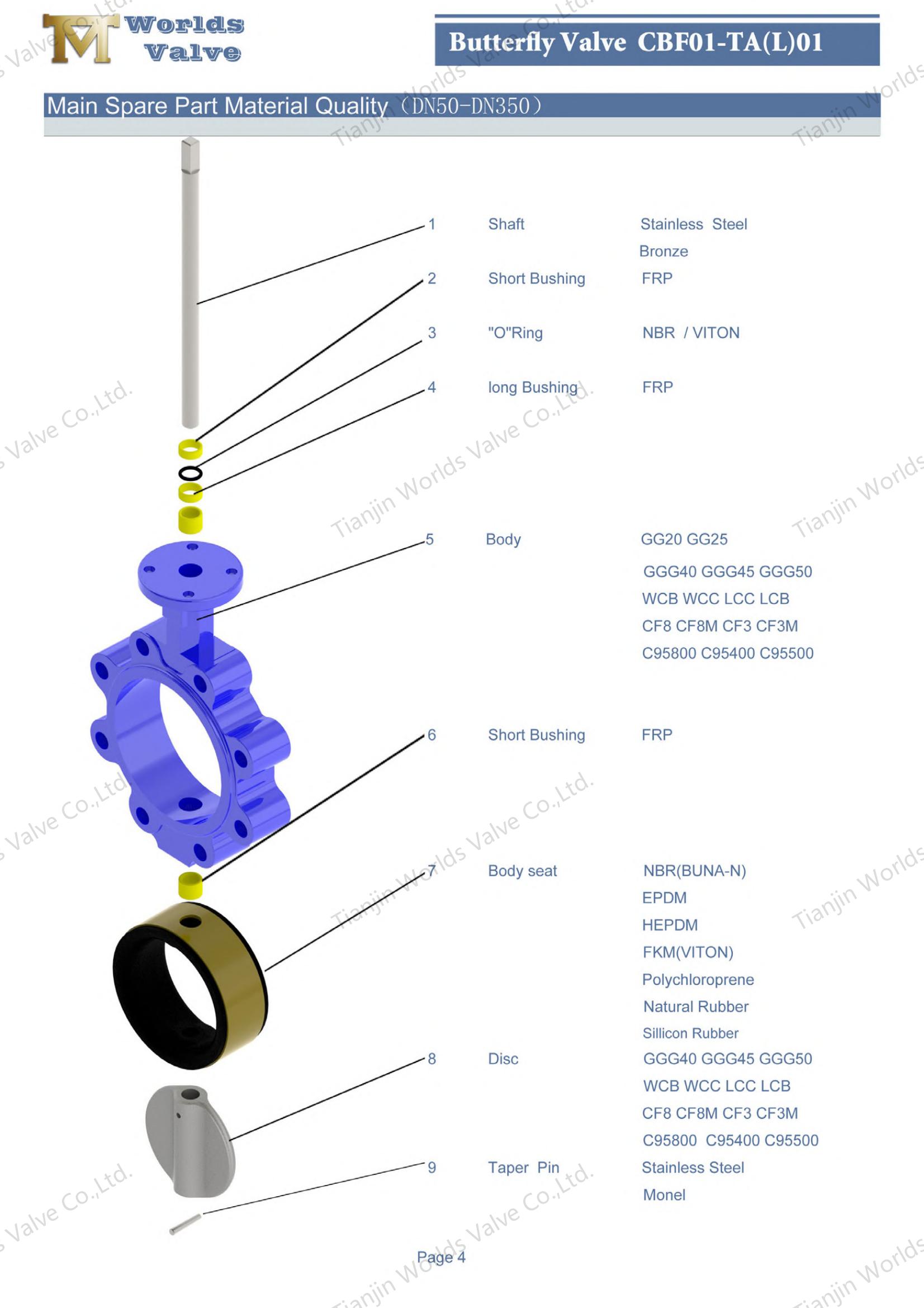

İsim | Malzeme |
Vücut | Dökme demir Sünek demir Karbon çeliği Paslanmaz çelik Al-bronz |
Disk | Sünek demir Karbon Çelik Paslanmaz Çelik Al-bronz |
Şaft | Paslanmaz çelik Monel K500 |
Seat | Buna NBR EPDM Viton Ptfe Hepdm Neopren Hipalon doğal kauçuk |
Bu genişletilmiş kök pabucu ve dokunulmuş kelebek vanaları, zorlu ortamlarda hassas kontrol için tasarlanmıştır:
HVAC Sistemleri: Yalıtım katmanlarının üstünde görünür kol konumlandırması ile soğutulmuş su hatlarını izole edin.
Deniz/Gemi Yapımı: Tuzlu suya dayanıklı epoksi kaplama açık deniz korozyonuna (DNV-GL sertifikalı seçenekler) dayanmaktadır.
Yiyecek ve İçecek: FDA uyumlu PTFE koltukları, sökülmeden hızlı CIP/SIP temizlemesini mümkün kılar.
Su Arıtma: Güvenli içilebilir su kapatma için NSF/ANSI 61 sertifikalı EPDM koltukları.
Endüstriyel borular: Dişli pabuç tasarımı, sıkışık pompa odalarında veya yükseltilmiş raflarda bakımı basitleştirir.
Güvenilir bir kelebek valf üreticisinden yüksek kaliteli esnek oturmuş genişletilmiş kök pabucu ve dokunulmuş kelebek vanalarını keşfedin. ISO sertifikalı, özelleştirilebilir ve dayanıklılık için üretilebilir. En kaliteli pnömatik olarak çalıştırılan kelebek vanalarıyla operasyonlarınızı geliştirmeye hazır mısınız? Bugün Bize Ulaşın Ücretsiz bir teklif için veya özel gereksinimlerinizi tartışmak için!
