CBF02-TA04
OEM|ODM
| Miktar： | |
|---|---|

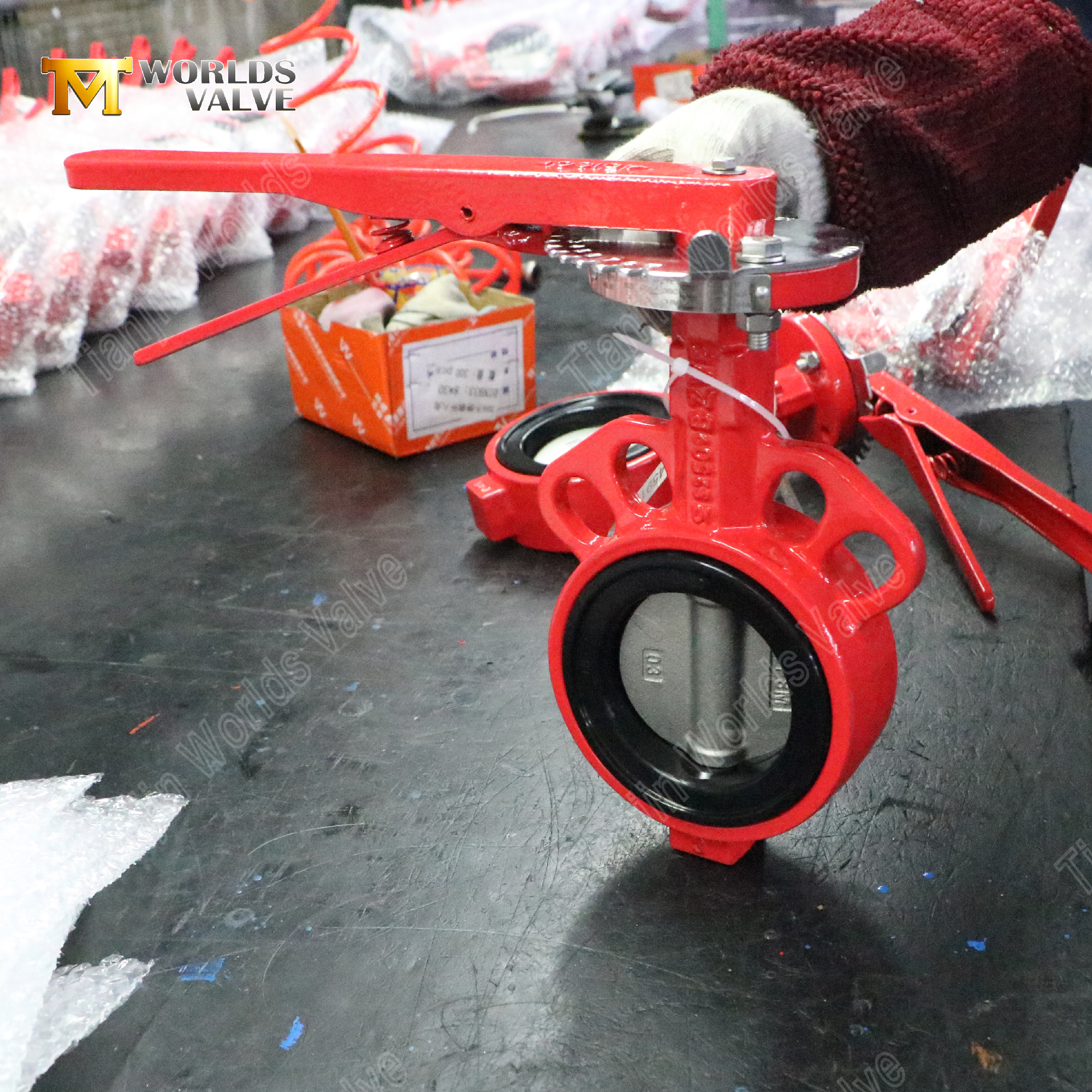

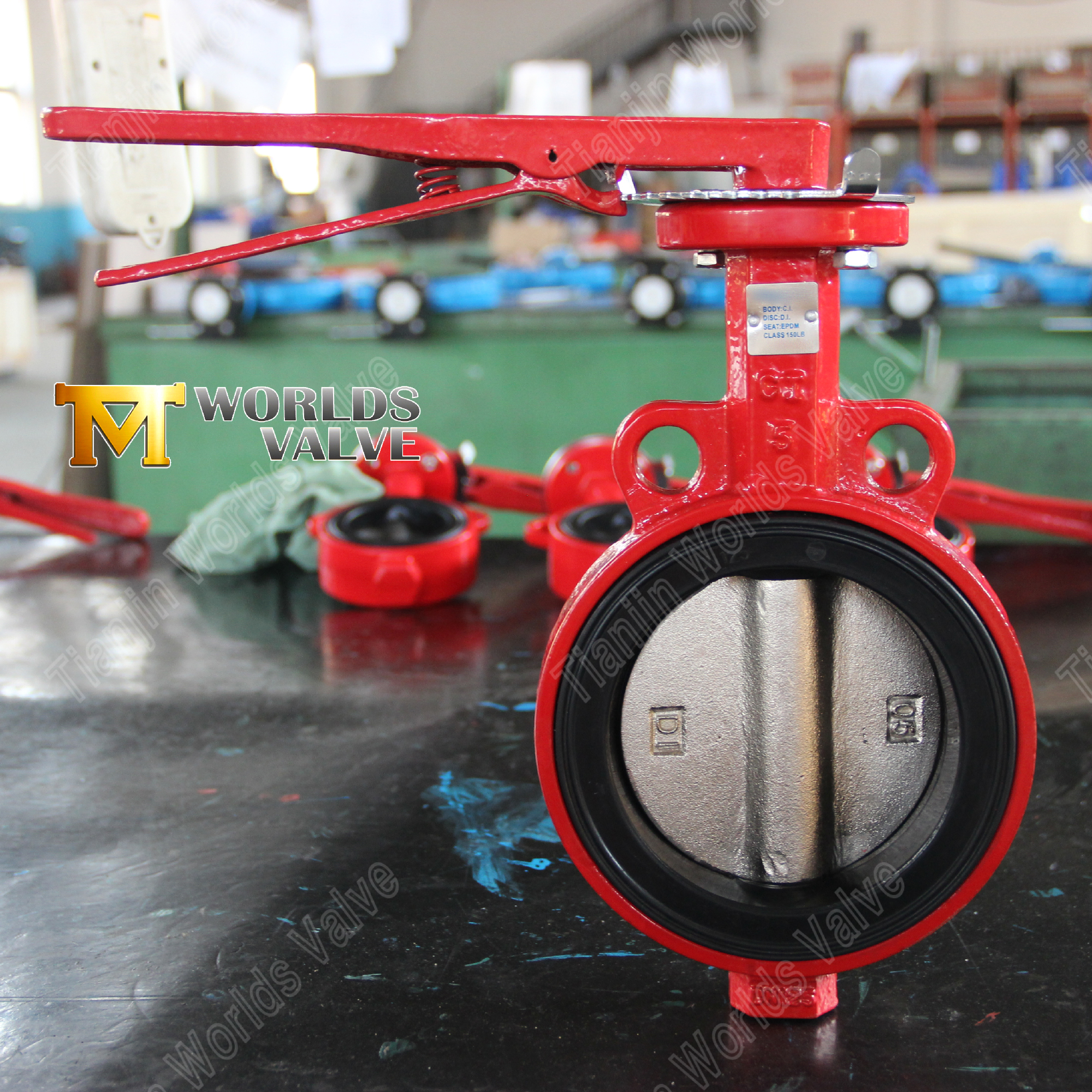

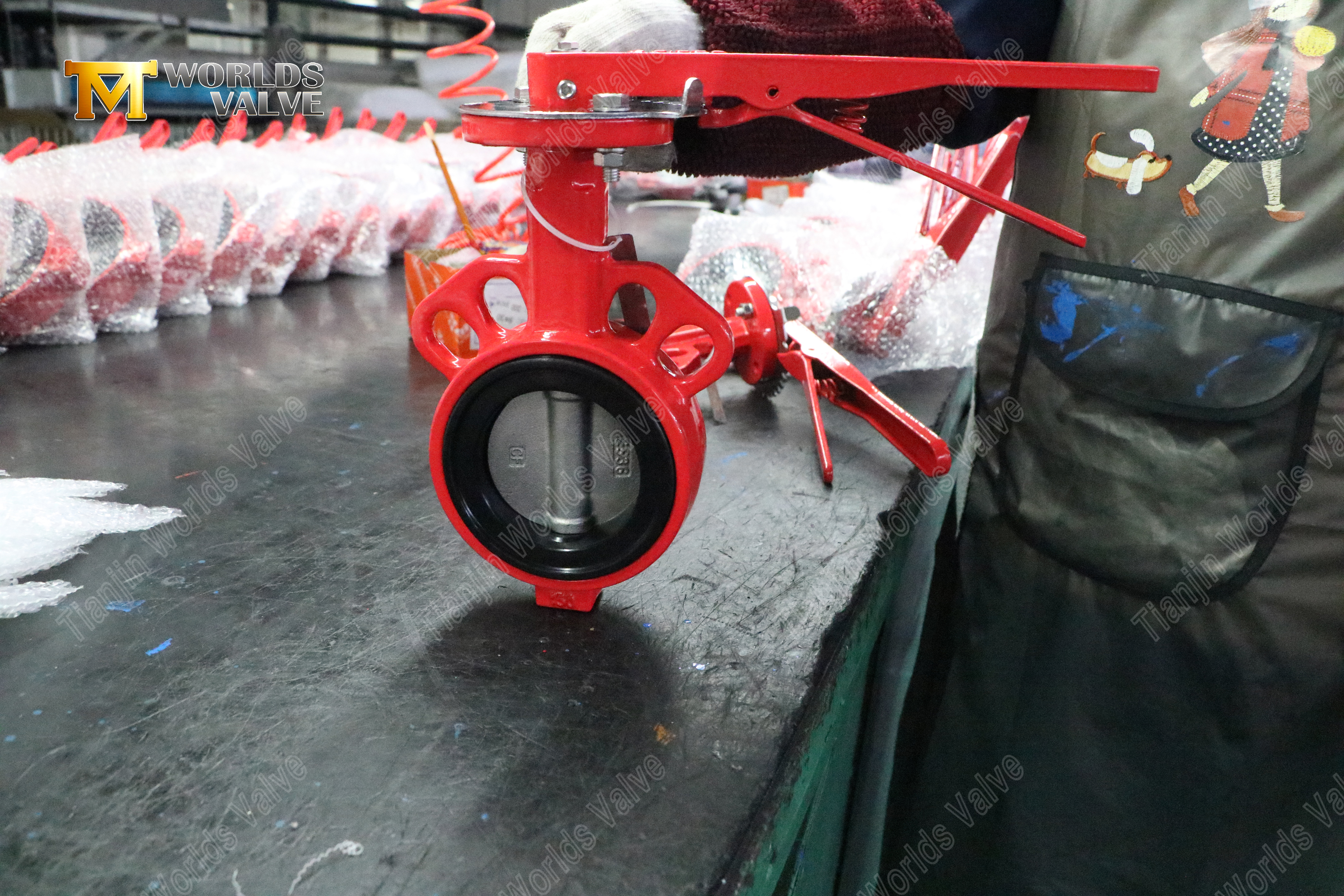

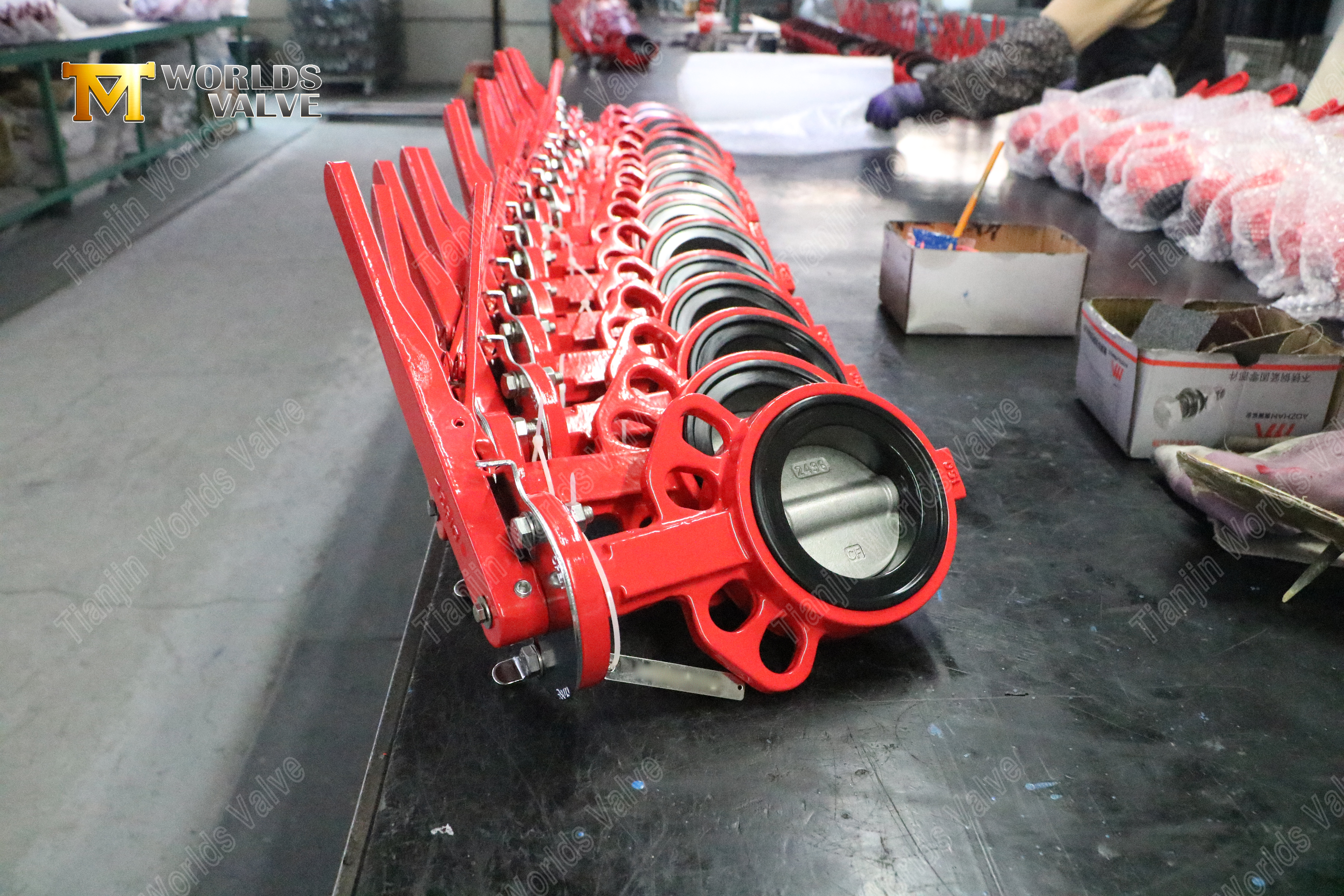

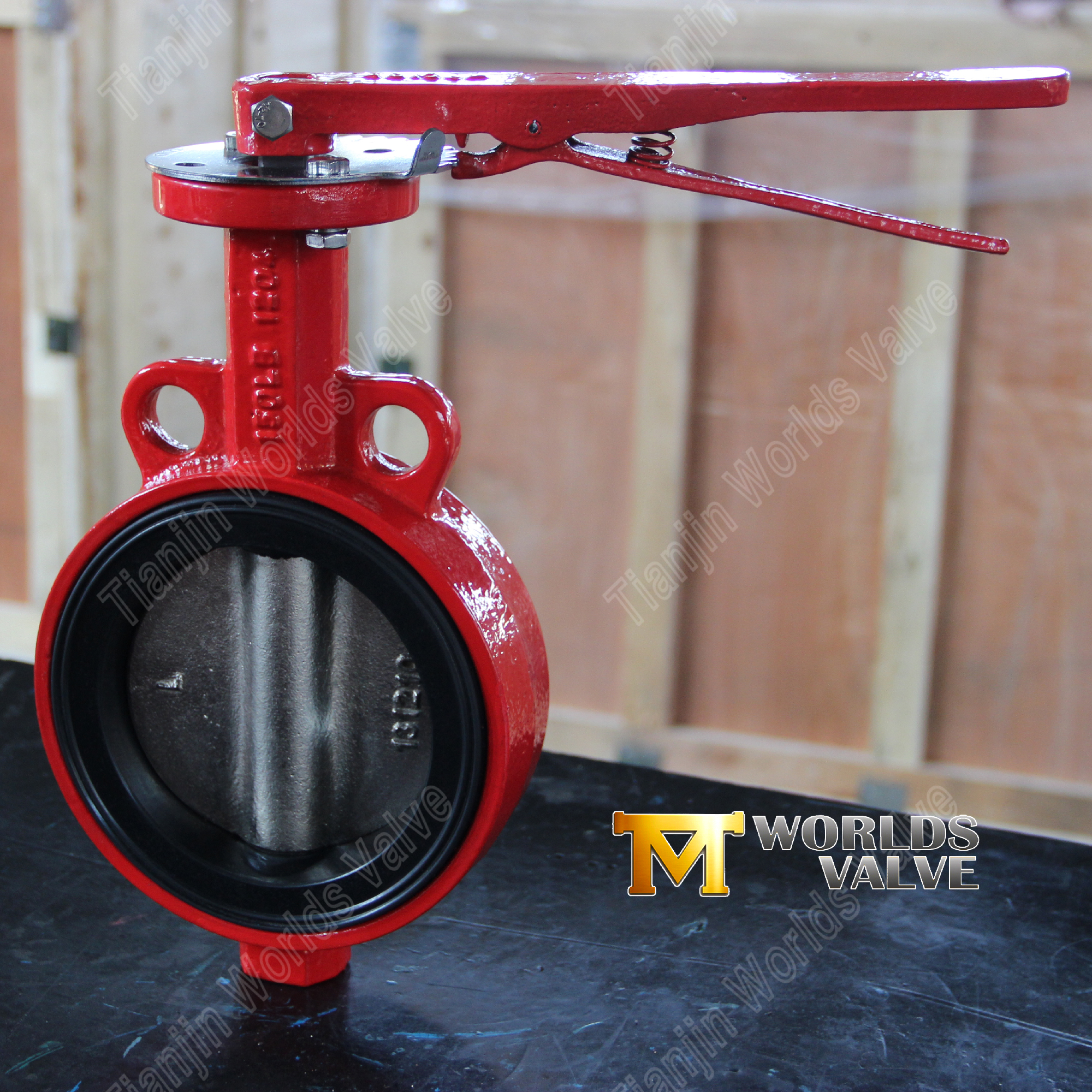

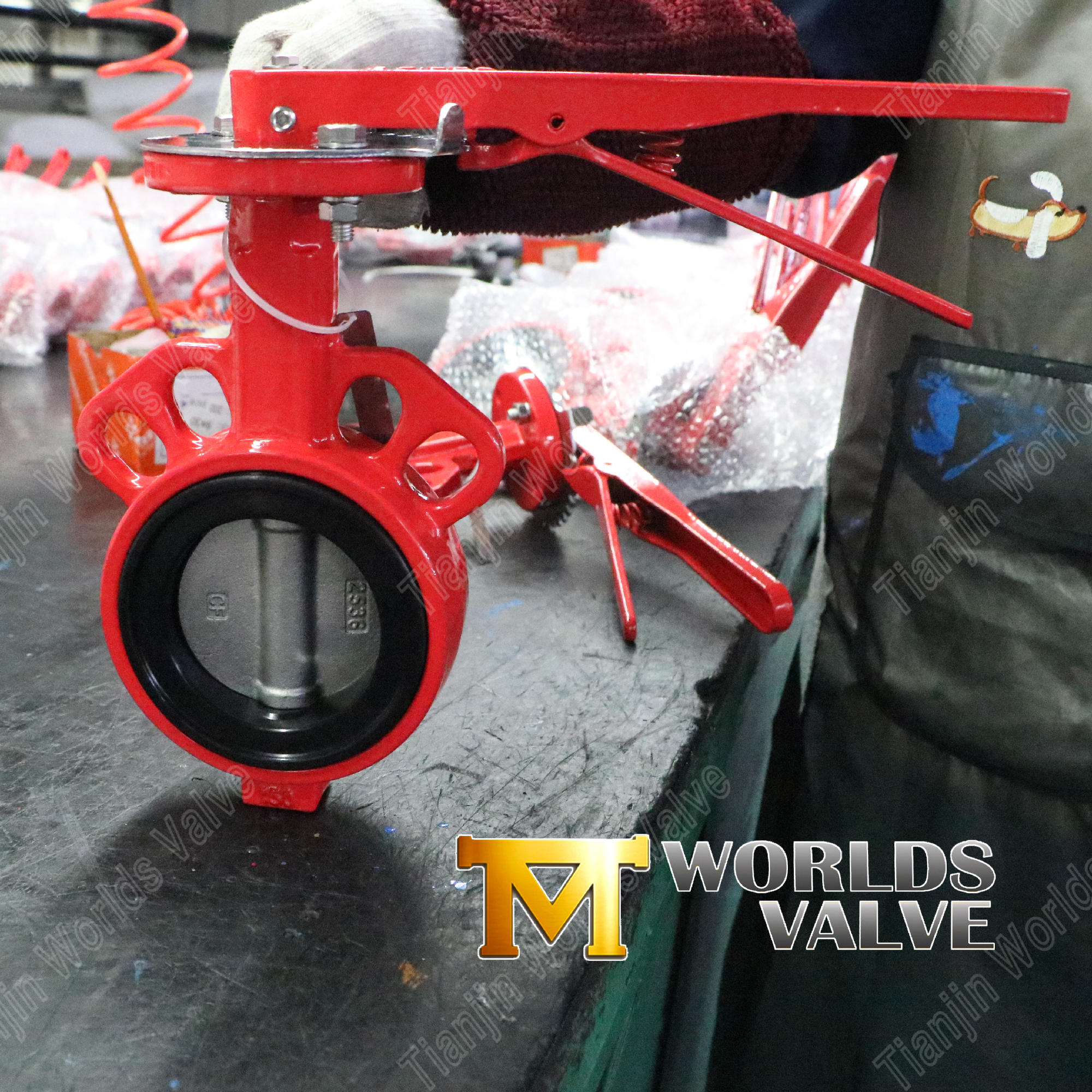

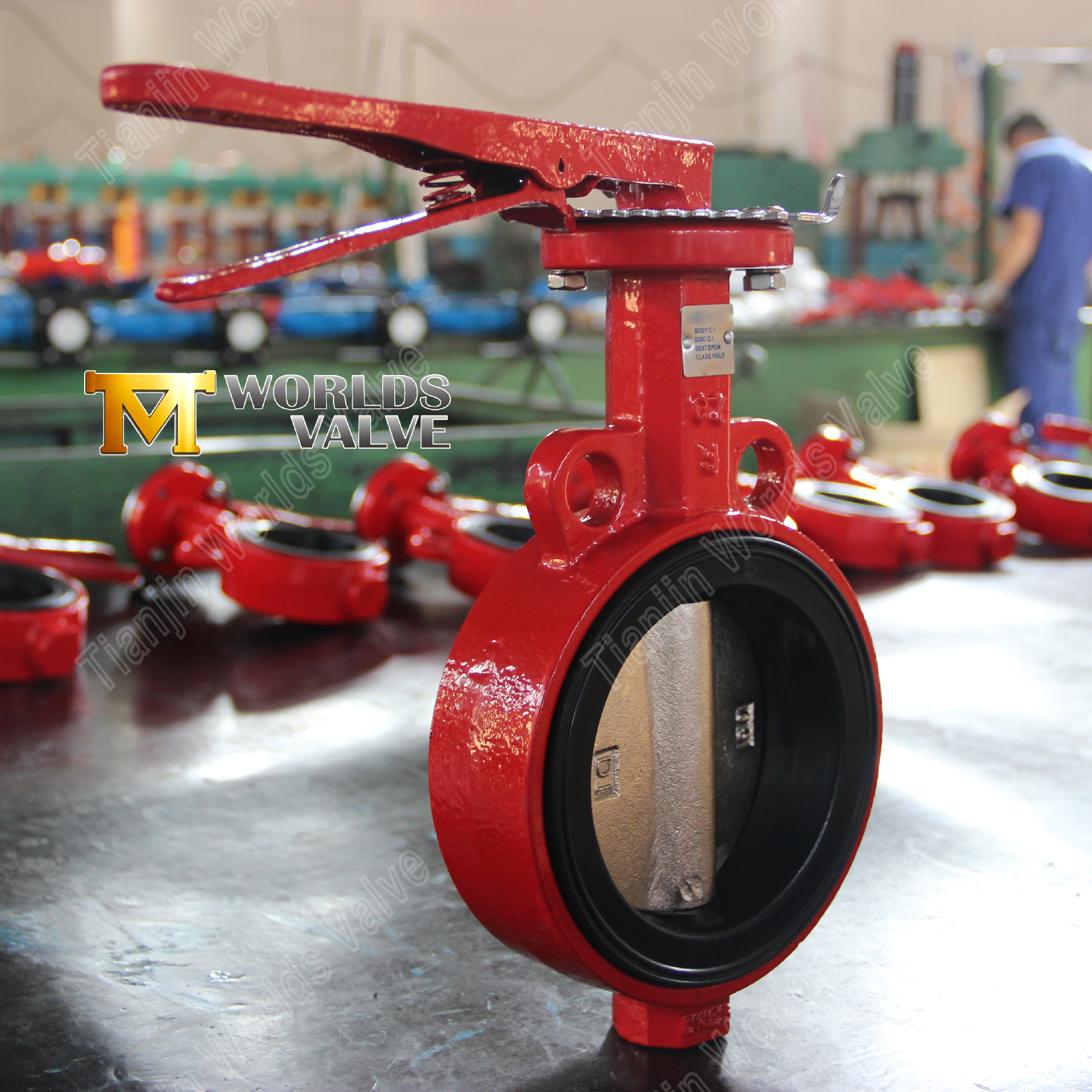

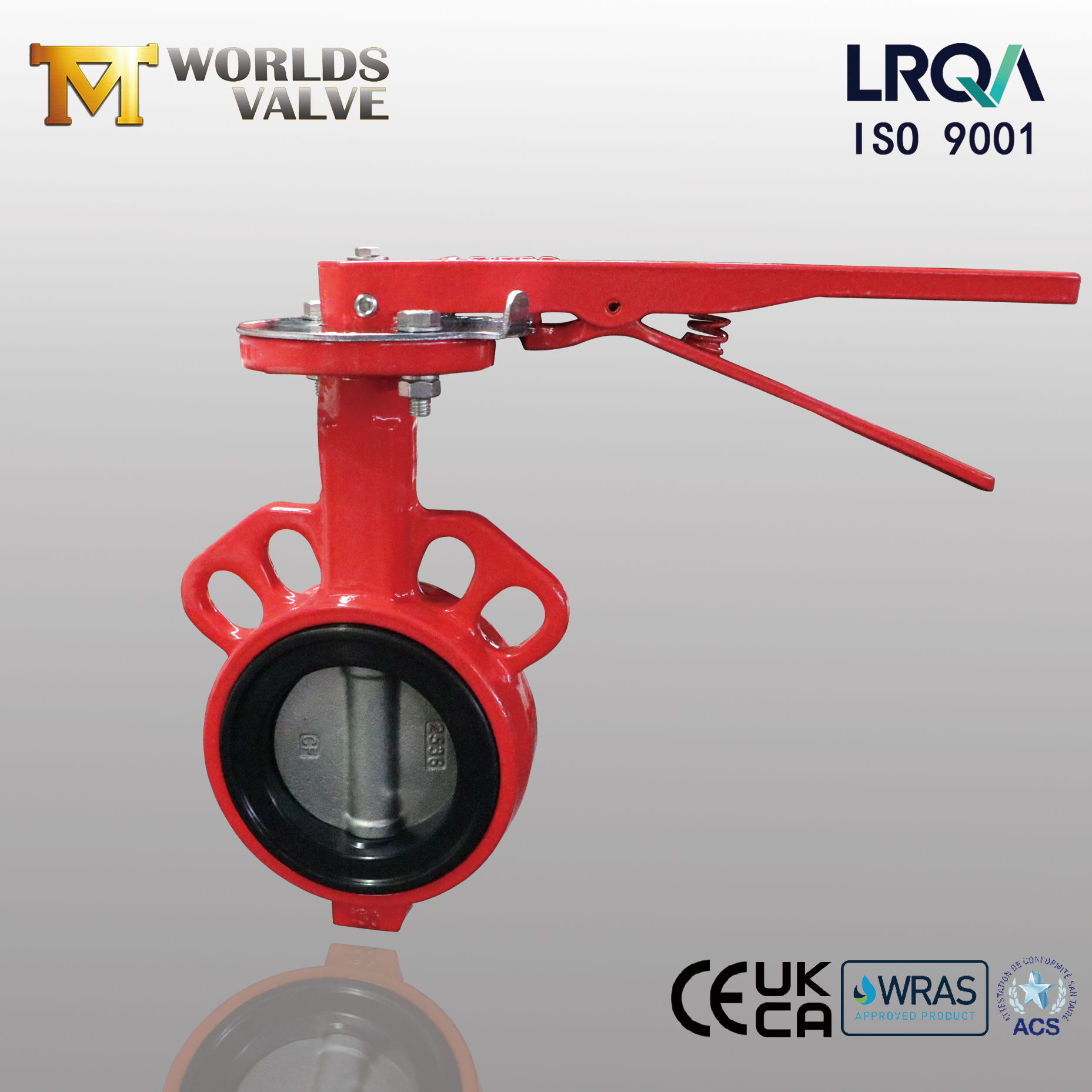

El Kollu Wafer Tip Kelebek Vana | Manuel Hızlı Çalıştırma Çözümü
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA ve WRAS Sertifikalı Üretici
CBF02-TA04-Kullanım ve Bakım Kılavuzunu İNDİR
90 Derece Hızlı Çalışma: Kol, basit bir çeyrek dönüşle hızlı açma/kapama kontrolü sağlar
Pozisyon Kilitleme Mekanizması: Entegre kilitleme delikleri vanayı tamamen açık veya kapalı konumlarda emniyete alır
Düşük Çalışma Torku: Optimize edilmiş disk tasarımı, gerekli çalışma kuvvetini %30 oranında azaltır
Kompakt Tasarım: Lug tipi vanalara göre %40 daha hafif ve yerden daha tasarruflu
Kolay Kurulum: İlave somun veya cıvata gerekmeden ANSI/DIN flanşları arasına basit yerleştirme
Maliyet Verimliliği: Performanstan ödün vermeden azaltılmış malzeme ve kurulum maliyetleri
Kabarcık Geçirmez Kapatma: EPDM/NBR yuvalar EN 12266-1 Sınıf A standartlarına göre sıfır sızıntı sağlar
Malzeme Esnekliği: Farklı ortam ve sıcaklık gereksinimleri için birden fazla koltuk seçeneği mevcuttur
Dayanıklı Sızdırmazlık: Esnek oturma, 50.000'den fazla çalışma döngüsü boyunca bütünlüğü korur

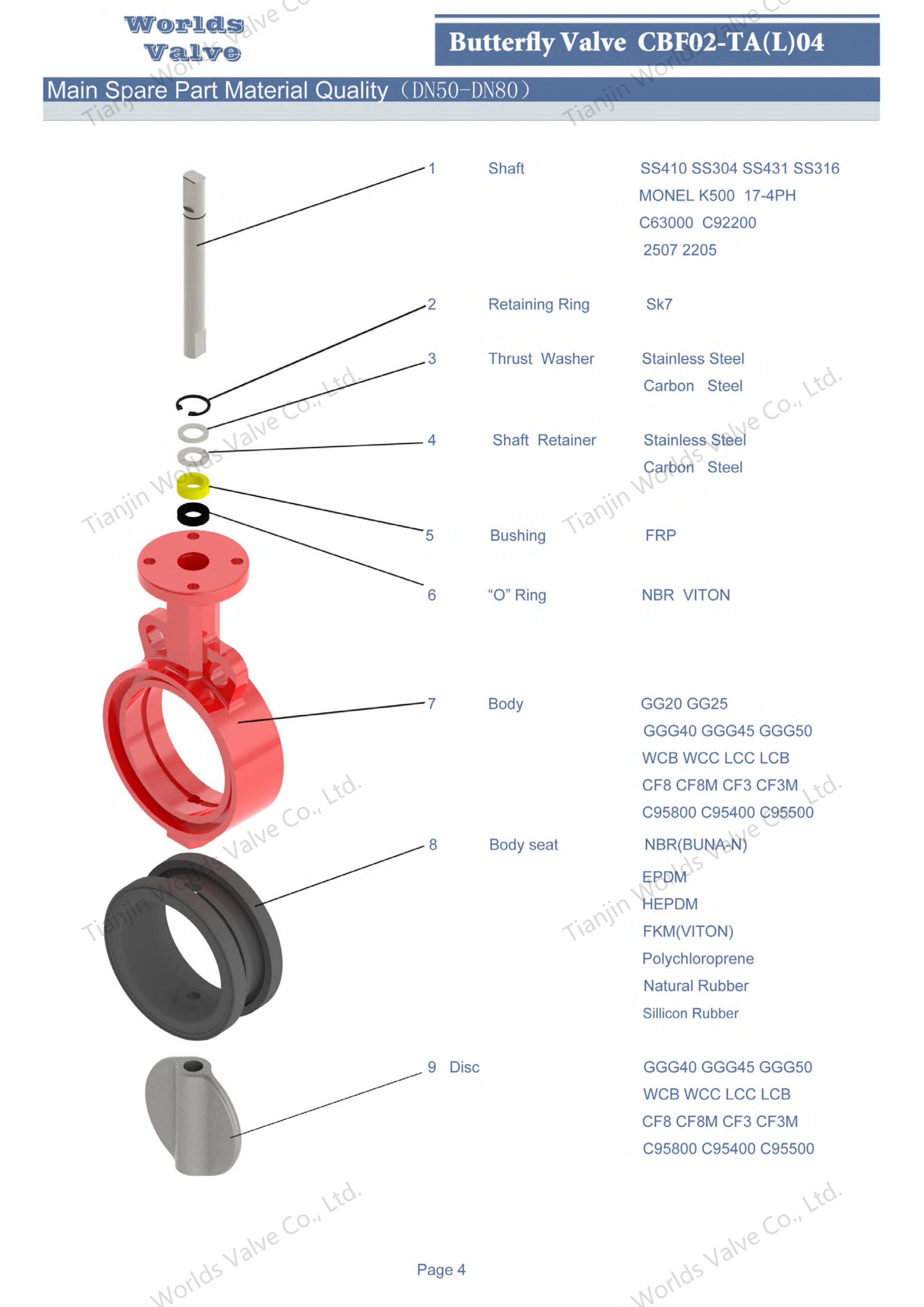

Gövde Malzemesi: Korozyona karşı koruma için epoksi kaplamalı sünek demir
Disk Seçenekleri: Uygulama ihtiyaçlarına göre sünek demir, 304SS veya 316SS
Kök Tasarımı: Patlamaya karşı korumalı paslanmaz çelik gövde
Parametre | Şartname |
Modeli | CBF02-TA04 |
Boyutlar | DN50-DN1200 |
Basınç Sınıfı | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Tasarım | EN593 BS5155 EN1092 ISO5211 |
Test etme | ISO5208 EN12266-1 |
ÜST Flanş | ISO5211 (müşterinin ihtiyaçlarına göre) |
Yüz Yüze | EN558-1 DIN3202 ISO5752 BS5155 |
Standart | ASME B16.34 |
Vücut | Sfero Döküm |
Disk | CF8M |
Seat | EPDM |
Kök | SS431 |
Hızlı Çalıştırma: 90 derecelik kol hareketi anında akış kontrolü sağlar
Yerden Tasarruf: Kompakt levha tasarımı dar alanlarda kurulumu optimize eder
Uygun Maliyet: Rekabetçi fiyatlandırmada güvenilir performans sağlar
Düşük Bakım: Sağlam yapı ve kaliteli malzemeler servis ihtiyaçlarını en aza indirir
Küresel Uyumluluk: CE, UKCA ve WRAS sertifikaları uluslararası kabulü sağlar
Görsel Gösterge: Operasyonel güvenlik ve rahatlık için net konum göstergesi
Su Arıtma Tesisleri: Pompa kontrolü, filtreleme sistemleri ve kimyasal dozajlama
HVAC Sistemleri: Soğutulmuş su devreleri, soğutma kuleleri ve klima santralleri
Endüstriyel İşleme: Soğutma suyu hatları, proses sıvısı kontrolü ve yardımcı hizmetler
Bina Hizmetleri: Sıhhi tesisat sistemleri, mekanik odalar ve tesis bakımı
Sulama Sistemleri: Tarımsal uygulamalarda bölge kontrolü ve ana hat yönetimi
Hızlı manuel çalıştırma ve yerden tasarruf sağlayan kurulum için tasarlanan bu elle kumandalı wafer tipi kelebek vana, su arıtma, HVAC ve verimli akış kontrolü gerektiren endüstriyel uygulamalar için güvenilir performans sunar.
Özel ihtiyaçlarınızı karşılamak: dekai@worldsvalve.com
