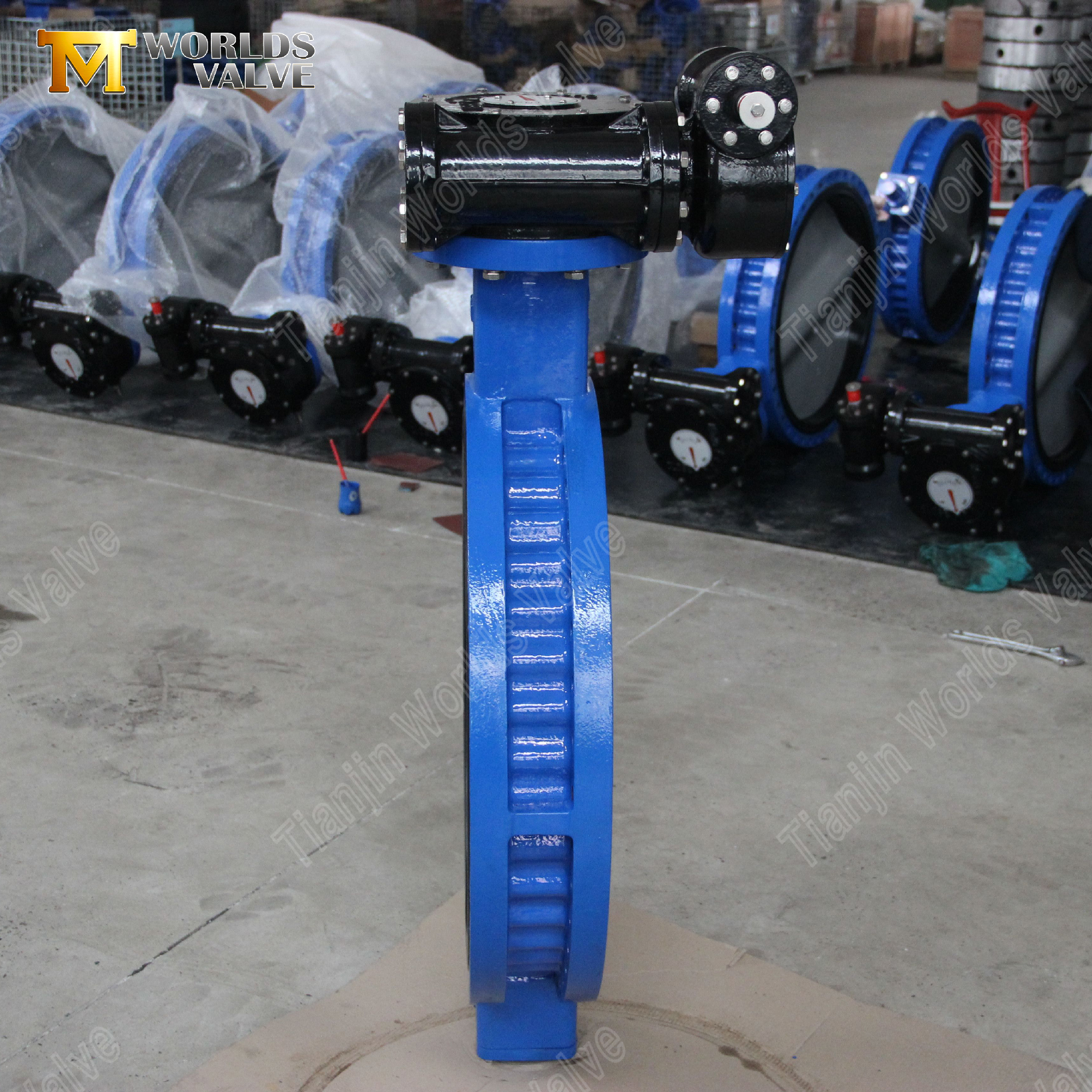

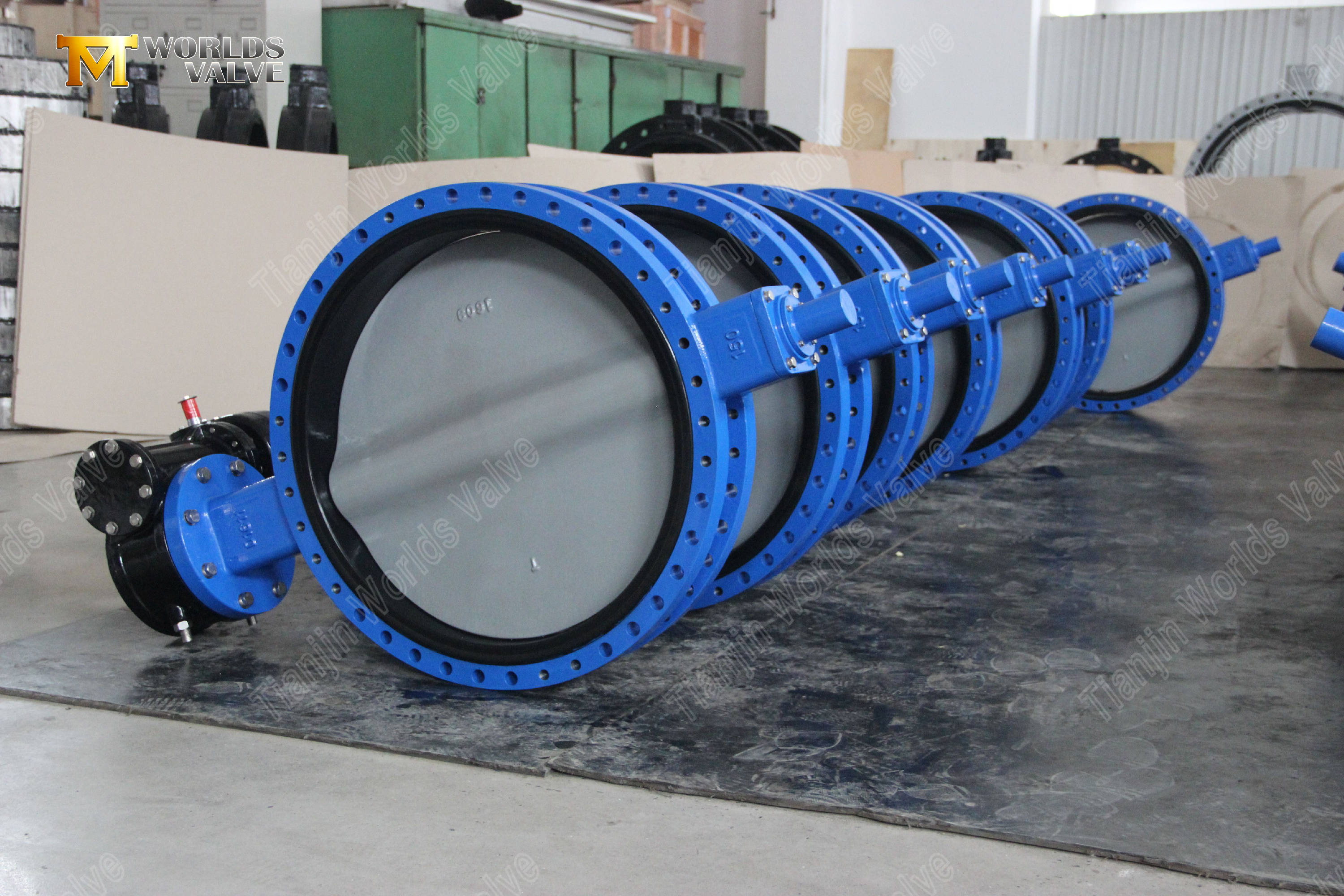

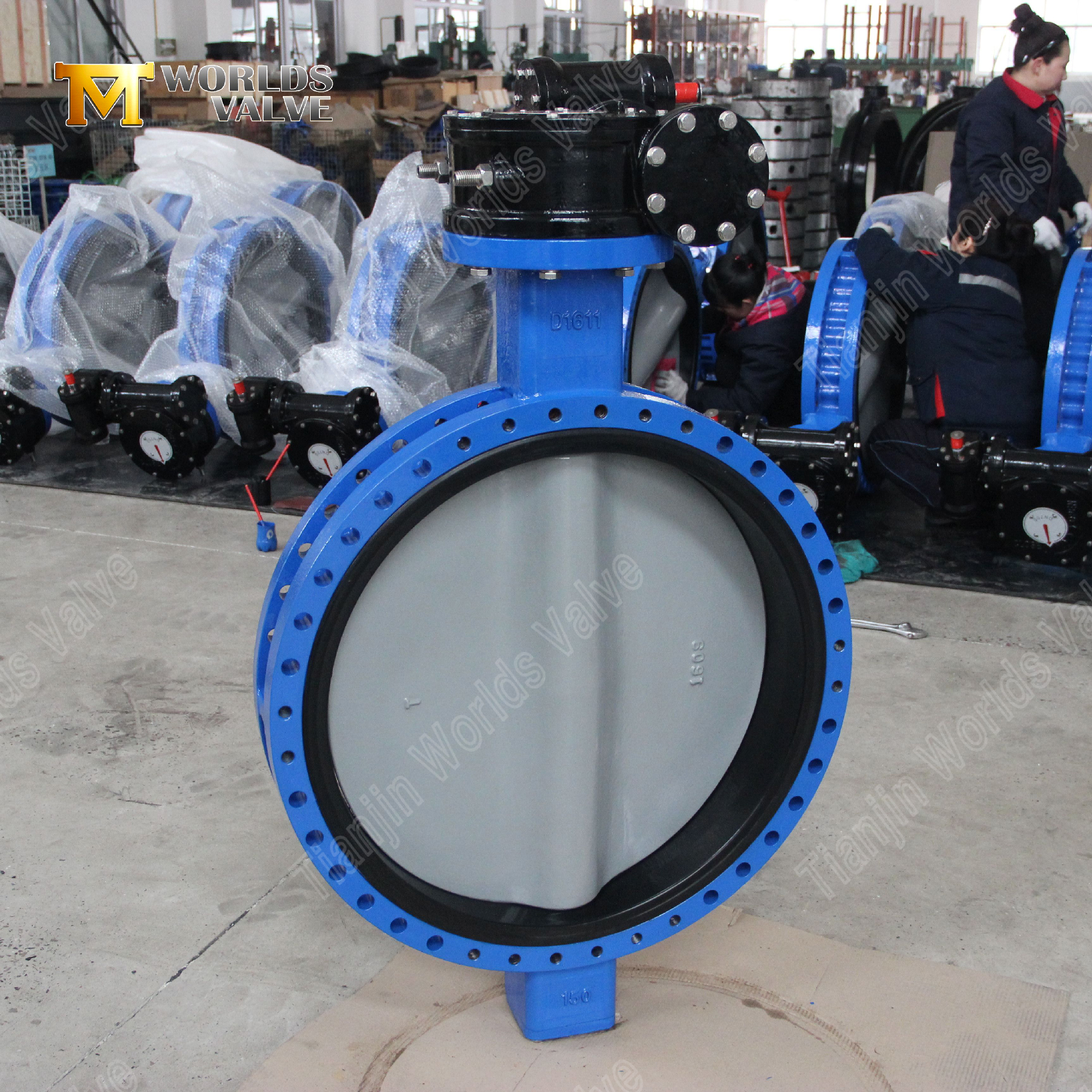

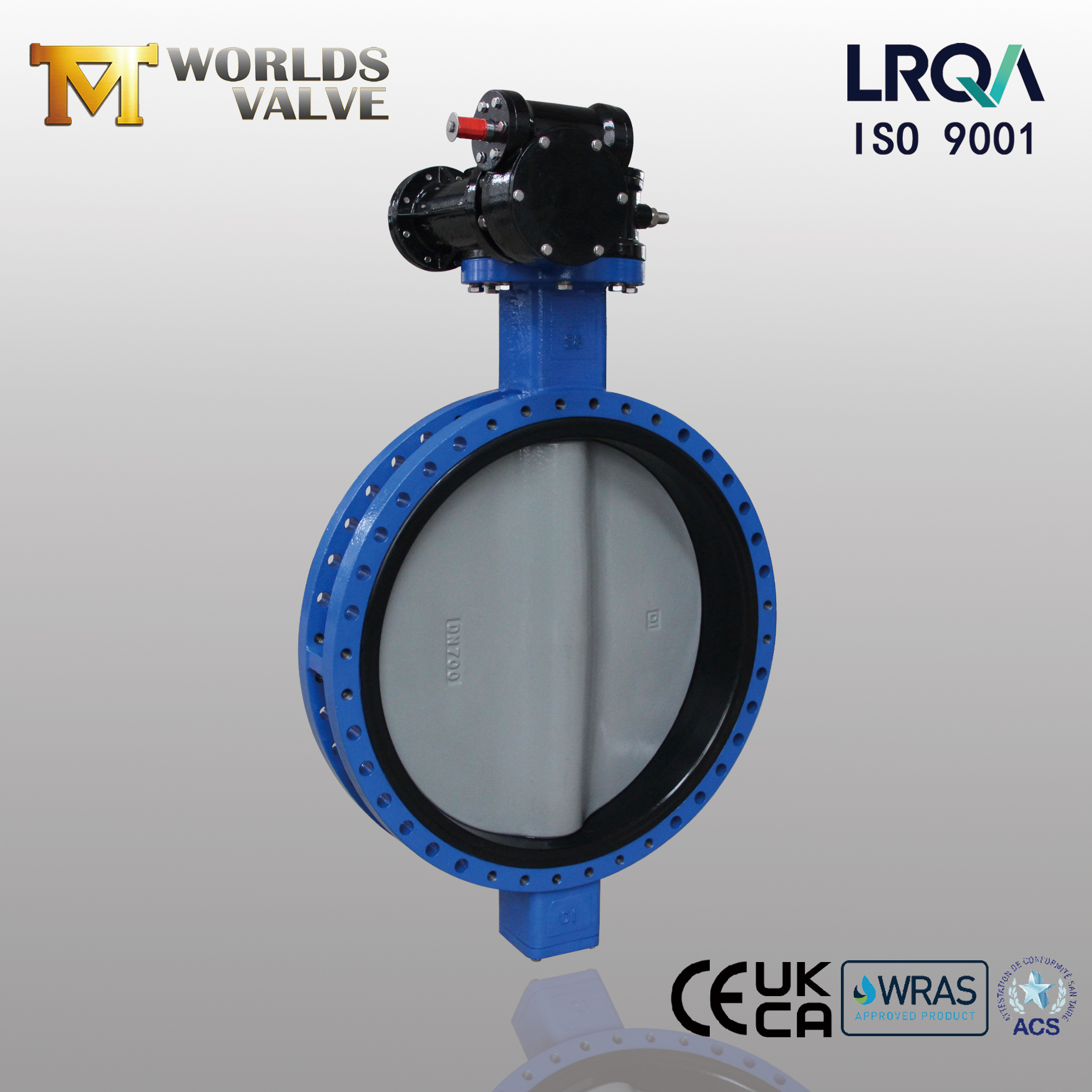

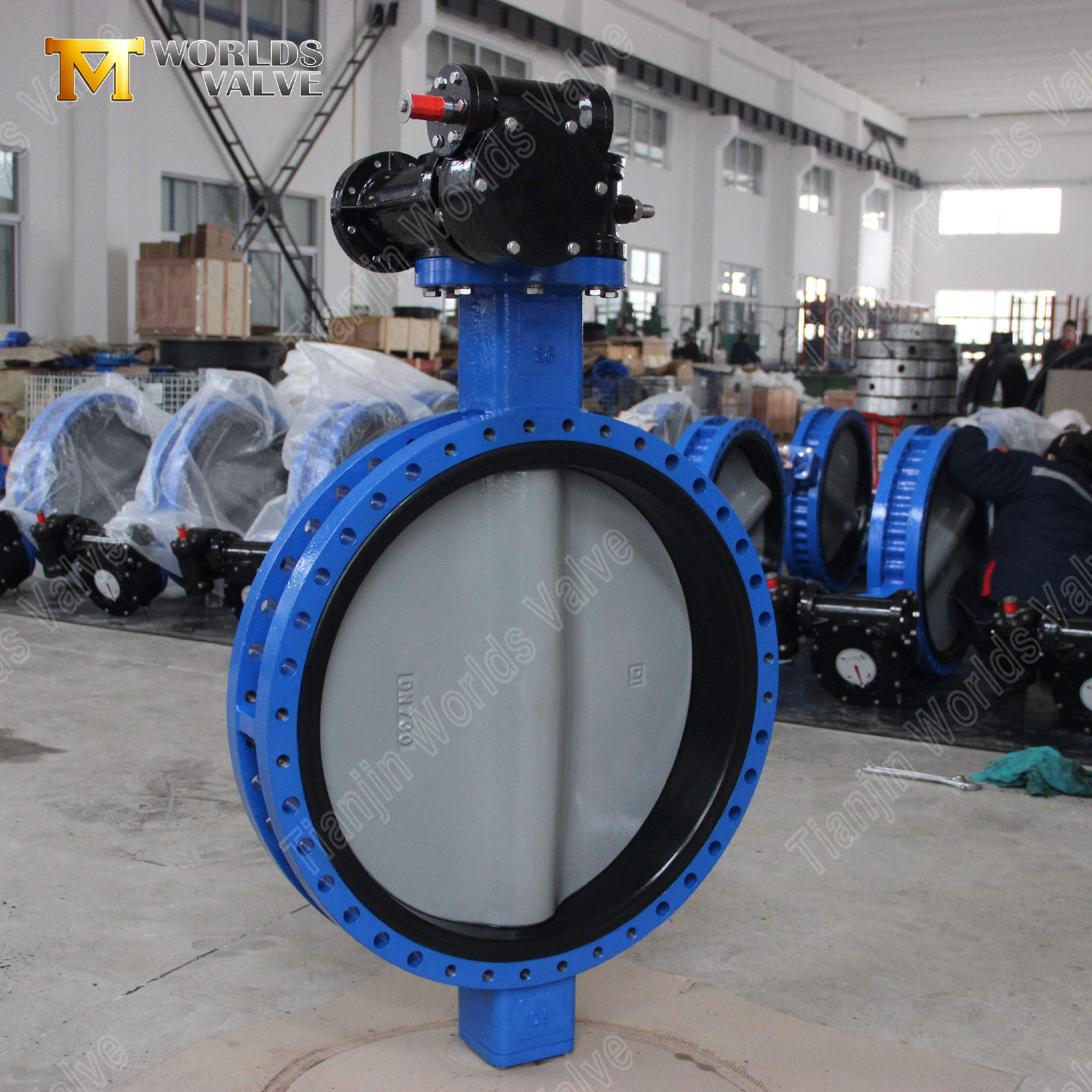

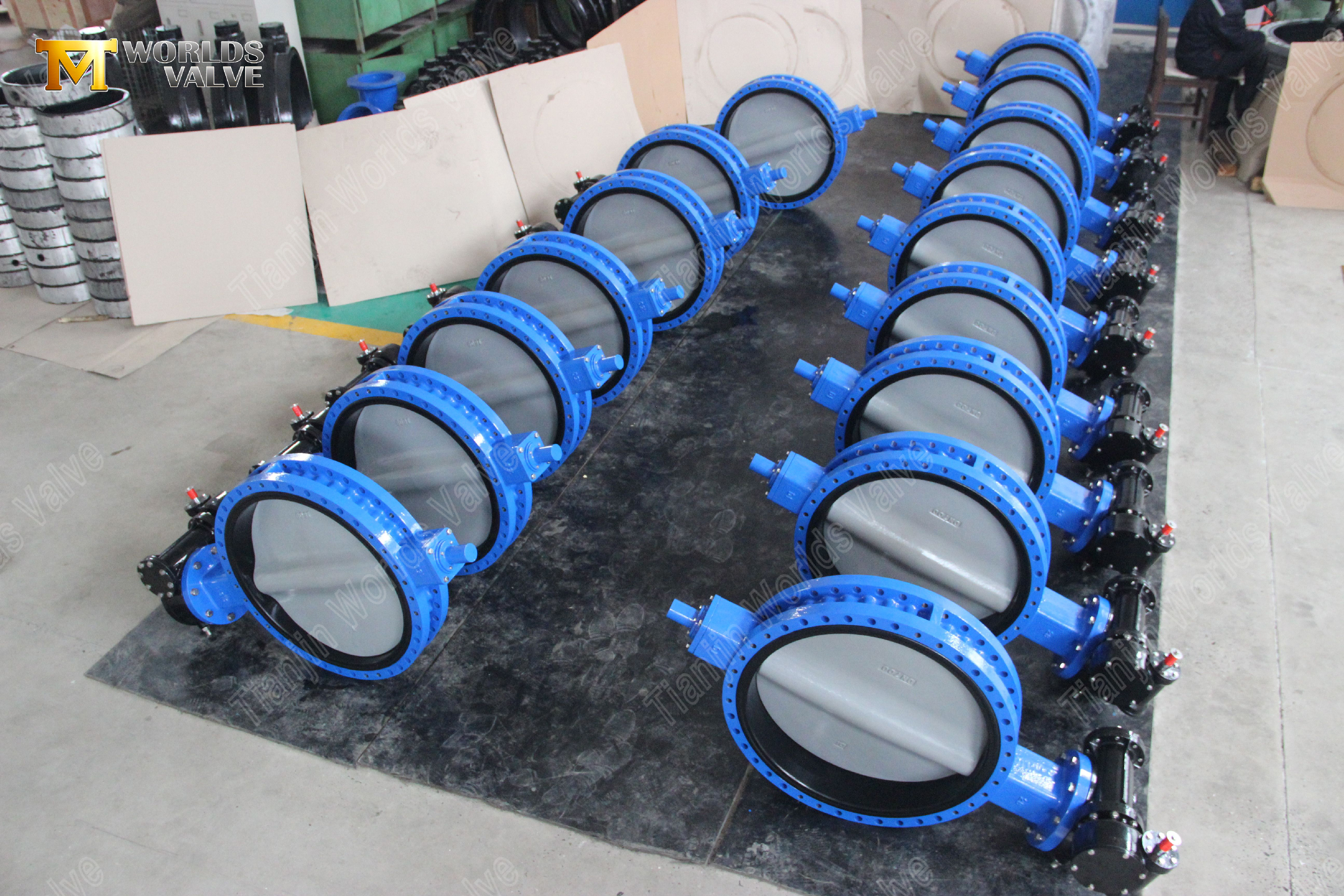

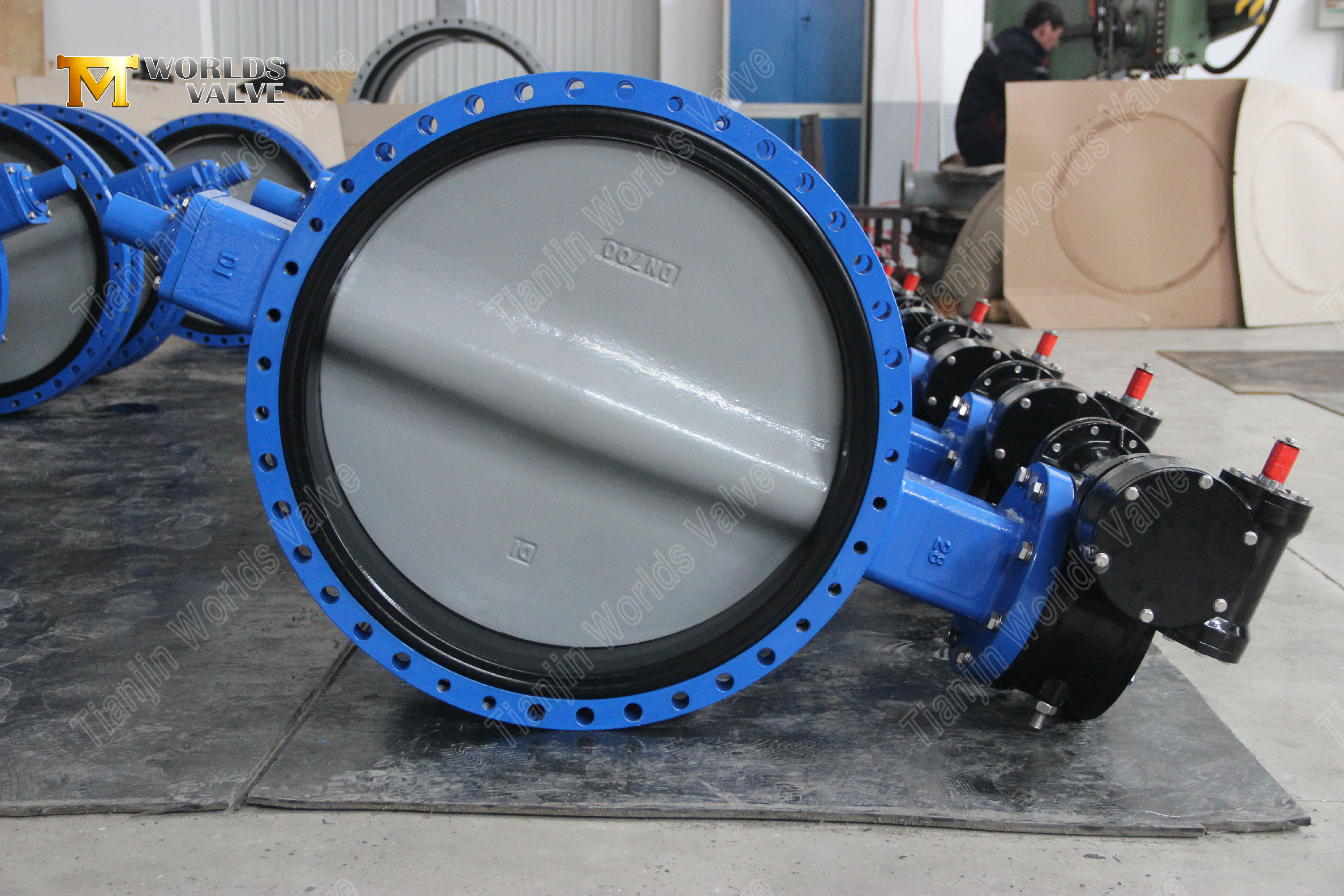

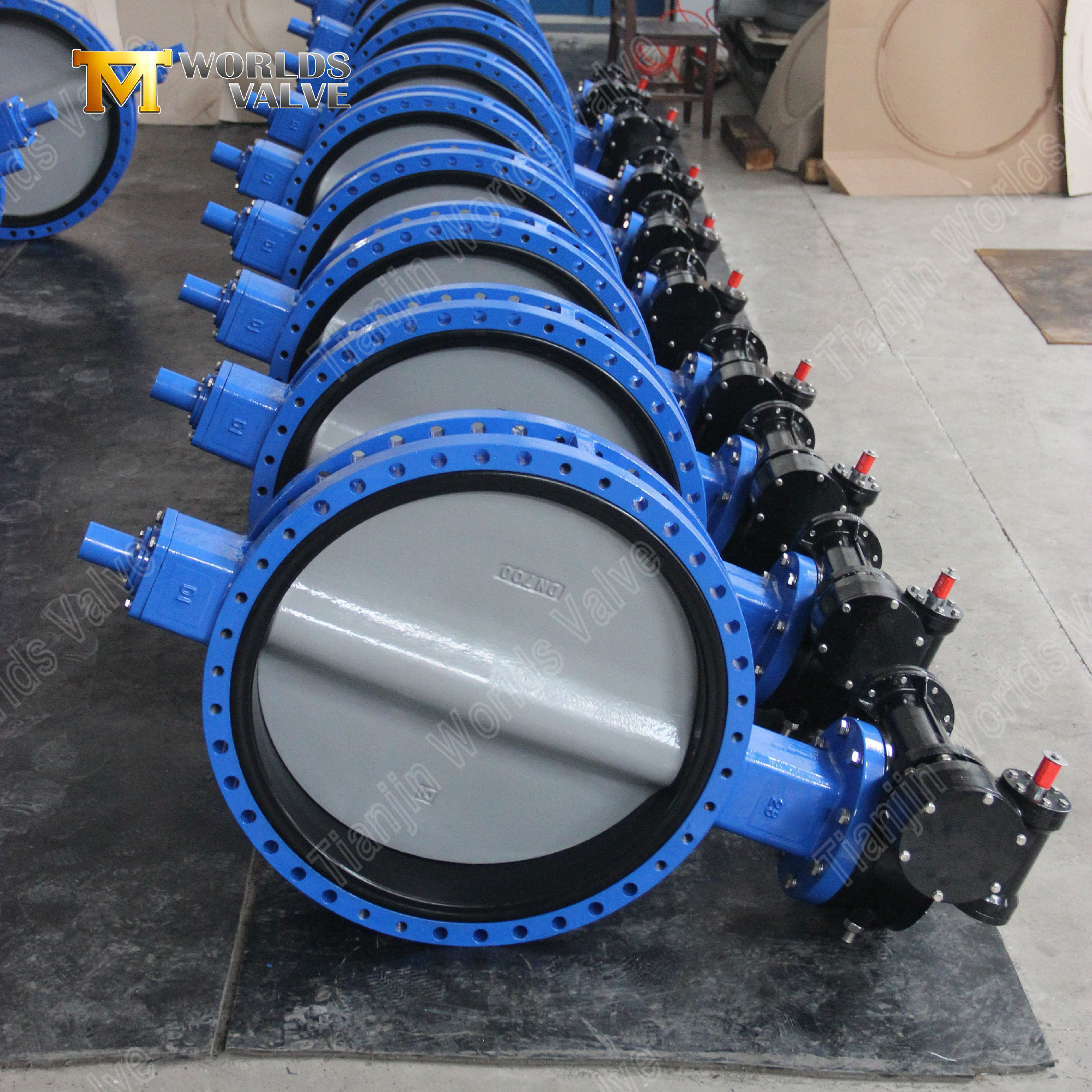

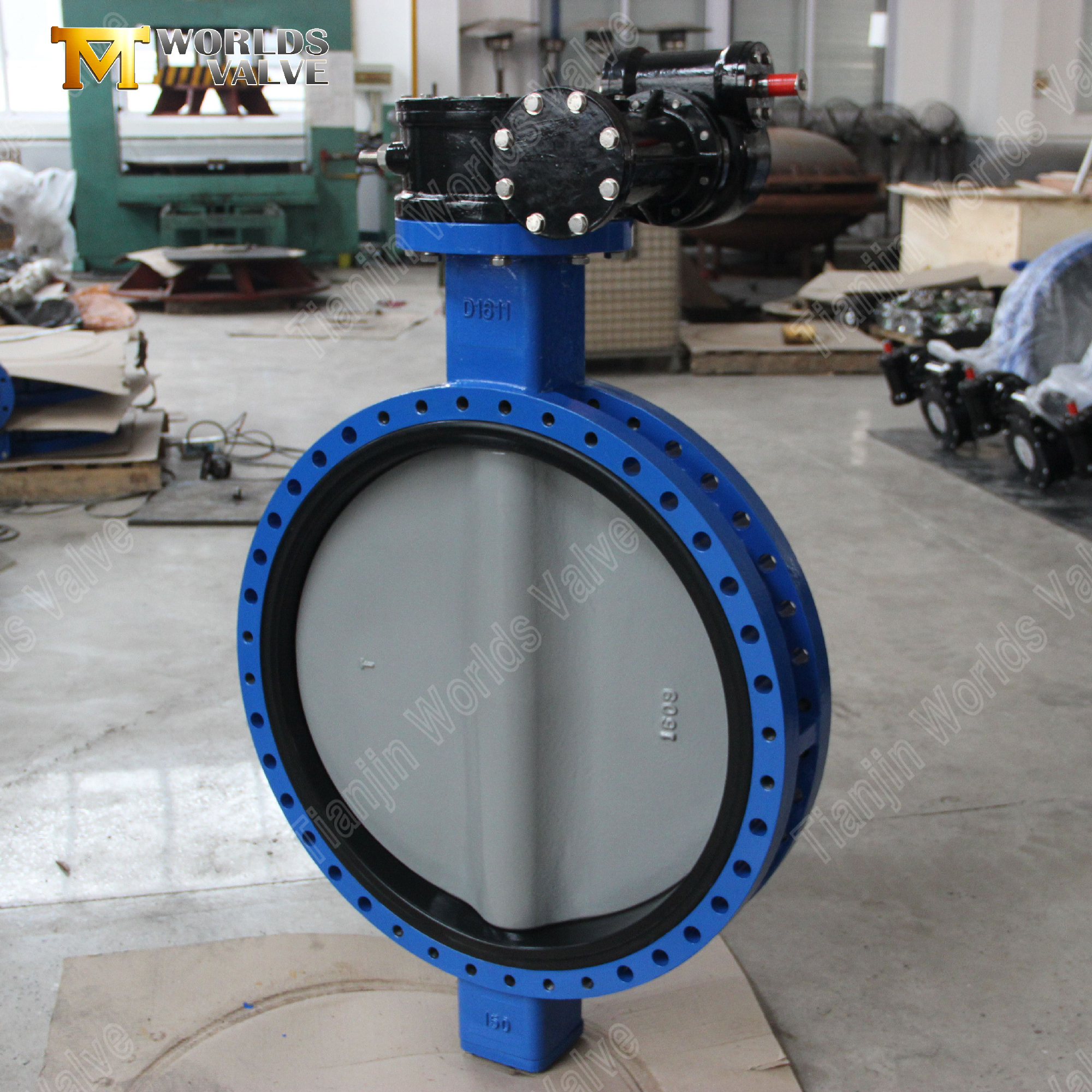

Dişli Kumandalı U Tipi Flanşlı Kelebek Vana, Naylon Kaplı Diskli

Giriş:

Dişli Kumandalı U Tipi Flanşlı Kelebek Vana, Naylon Kaplı Diskli

Tianjin Worlds Valve Co., Ltd. – Verimli Akış ve Dayanıklı Performans için Tasarlandı

CBF02-TU03-Kullanım ve Bakım Kılavuzunu İNDİR

Teknik Özellikler ve Performans Avantajları:

1. Maksimum Akış Verimliliği için Hidrodinamik U Tipi Disk

• Azaltılmış Enerji Tüketimi: Patentli U şeklindeki (veya çift ofset) disk profili, sıvı akışını kolaylaştırmak, türbülansı ve basınç düşüşünü geleneksel disk tasarımlarına kıyasla %25'e kadar azaltmak üzere tasarlanmıştır. Bu, doğrudan vananın kullanım ömrü boyunca daha düşük pompalama enerji maliyetleri anlamına gelir.

• Kavitasyon ve Su Darbesinin Azaltılması: Optimize edilmiş disk geometrisi daha düzgün akışı teşvik ederek boru sistemindeki kavitasyon hasarı ve basınç dalgalanmaları riskini en aza indirir.

2. Gelişmiş Dayanıklılık için Koruyucu Naylon 11 Disk Kaplama

• Korozyona ve Aşınmaya Karşı Savunma: The ductile iron disc is coated with a resilient, thermally bonded layer of Nylon 11 (Polyamide 11). Bu, paslanmaya, kireçlenmeye ve sudaki ve hafif kimyasal hizmetlerdeki parçacıklardan kaynaklanan aşınmaya karşı koruma sağlayan sağlam, kimyasal olarak inert bir bariyer oluşturur.

• Yapışmaz Yüzey ve Kolay Temizlik: Pürüzsüz Naylon yüzey, kireçlenmeye ve biyolojik kirlenmeye karşı dayanıklıdır, partikül yapışmasını önler ve bakım temizleme prosedürlerini basitleştirir.

3. Zahmetsiz Kontrol için Hassas Sonsuz Dişli İşletimi

• Yüksek Mekanik Avantaj: Ağır hizmet tipi sonsuz dişli operatörü, torkta önemli bir artış sağlayarak, minimum el çarkı çabasıyla daha yüksek diferansiyel basınçlarda bile vananın kolayca açılıp kapanmasına olanak tanır.

• Accurate Positioning & Stability: Kendiliğinden kilitlenen dişli mekanizması, hassas akış modülasyonu sağlar ve diski kayma olmadan herhangi bir ayarlı konumda (0 ila 90 derece arasında) güvenli bir şekilde tutar.

4. Güvenli, Sızıntısız Bağlantı için Sağlam Flanşlı Gövde

• Güvenilir Boru Hattı Entegrasyonu: Flanşlı uçlar (ANSI B16.5 veya EN 1092-1 standartlarıyla uyumlu), ana hat hizmetleri için ideal olan güçlü, cıvatadan cıvataya bağlantı sağlar, sistem stresini etkili bir şekilde yönetir ve kabarcıklı bir sızdırmazlık için conta hizalamasını kolaylaştırır.

• Yüksek Basınç Bütünlüğü: Flanşlı tasarım, PN16/PN25 basınç sınıflarına uygun üstün yapısal dayanıklılık sağlar.

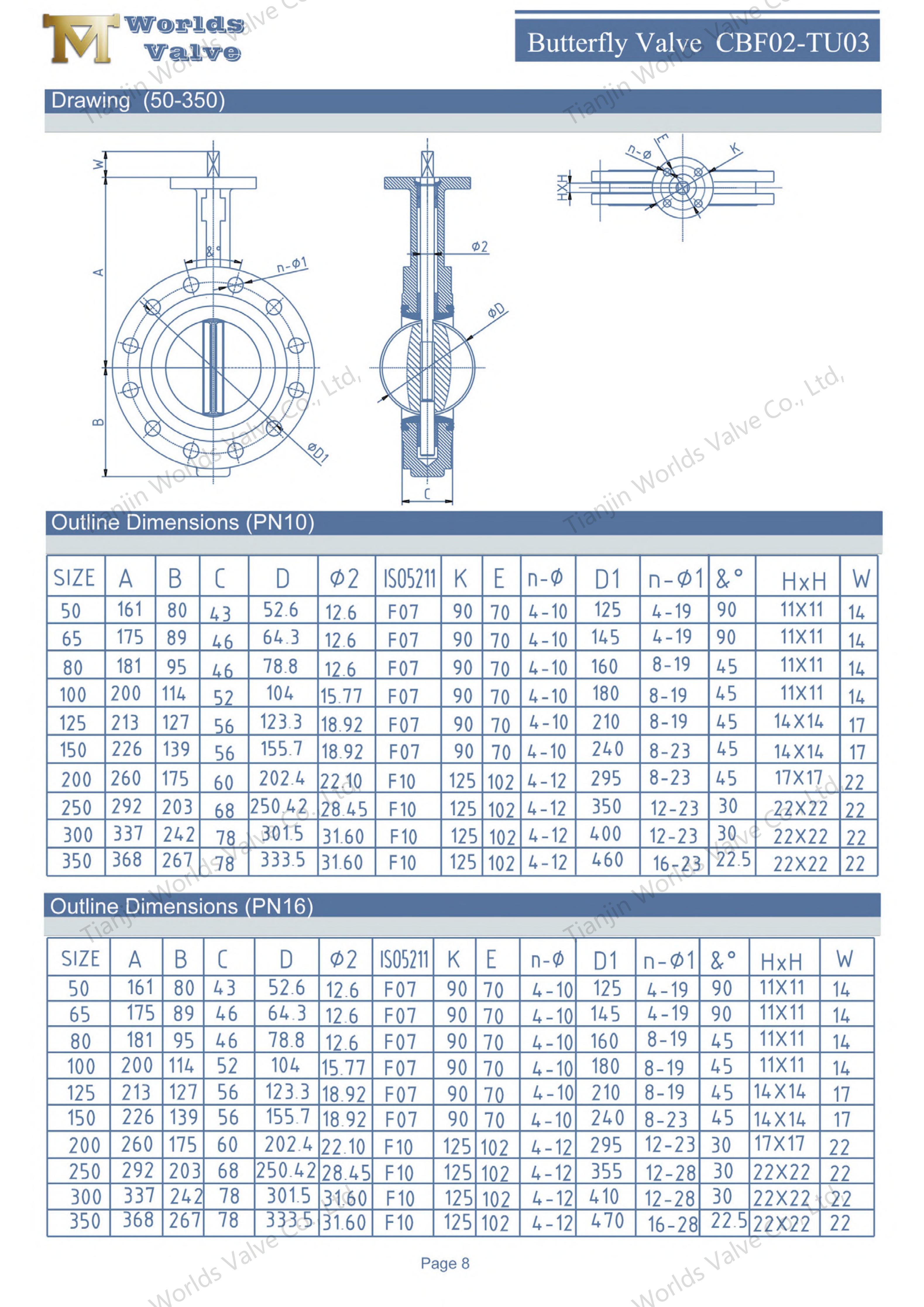

Standart:

Rekabet Avantajları：

• Enerji Tasarruflu Tasarım: U tipi disk, pompa yük kaybını en aza indirerek sistem işletme maliyetlerini doğrudan azaltır.

• Uzun Süreli Korozyon Koruması: Naylon 11 kaplama, aşındırıcı veya kireçli su koşullarında paslanmaz çeliğin maliyetinin çok altında bir maliyetle disk ve valf ömrünü uzatır.

• Üstün Manuel Kontrol: Dişli operatörü, tüm operatörler için kolay, hassas ve stabil valf konumlandırması sağlar.

• Sağlam ve Sızdırmaz Bağlantı: Flanşlı gövde, kritik uygulamalar için en güvenilir ve bakımı kolay bağlantıyı sunar.

• Sertifikalı Kalite ve Özel Destek: Uluslararası sertifikalarla desteklenir ve belirli dişli oranları, kaplama renkleri ve flanş standartları dahil olmak üzere OEM özelleştirmesine uygundur.

Hedef Uygulamalar:

Bu valf, akış verimliliği, dayanıklılık ve güvenilir manuel kontrolün kritik olduğu sistemler için tasarlanmıştır:

• Su ve Atıksu Arıtma Tesisleri: Pompa tahliyesi, filtrasyon giriş/çıkış ve ana dağıtım hatları.

• HVAC Sistemleri: Birincil ve ikincil soğutulmuş/ısıtma suyu devreleri, enerji aktarma istasyonları ve soğutma kuleleri.

• Endüstriyel Soğutma ve Proses Suyu: Büyük ölçekli soğutma suyu şebekeleri, ısı eşanjörü temini.

• Sulama ve Su Temini: Pompa istasyonu tahliyesi ve ana iletim boru hatları.

• Genel Endüstriyel Hizmetler: Enerji tasarrufunun ve düşük bakımın öncelikli olduğu yer.

Sonuç:

Bu kelebek vana, koruyucu Naylon 11 kaplamalı sünek demirden yapılmış hidrodinamik U şeklinde bir diske sahiptir. Bu kombinasyon, küresel grafitli demirin gücünü ve maliyet etkinliğini, gelişmiş korozyon ve aşınma direnciyle birlikte sunarak su arıtma, HVAC ve genel endüstriyel sistemler için güvenilir ve ekonomik bir akış kontrol çözümü sunar.
