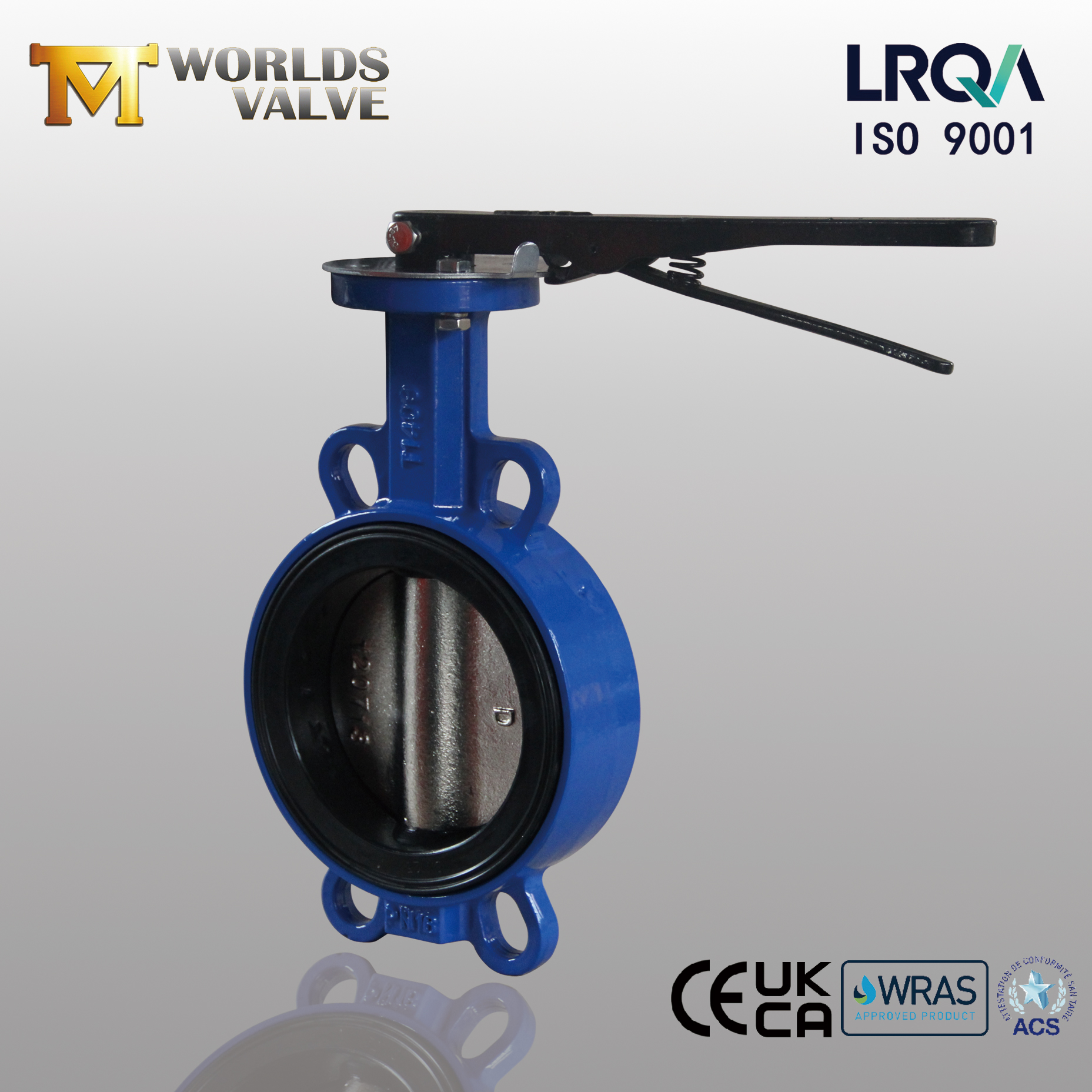

Bakımı Kolay Wafer Kelebek Vana: Değiştirilebilir EPDM Yuva ve DI Disk (El Koluyla Kumandalı)
Tianjin Worlds Valve Co., Ltd. – Uygun Maliyetli, Dayanıklı Akış Kontrolünde OEM Ortağınız
CBF02-TA03-Kullanım ve Bakım Kılavuzunu İNDİR
1. Devrim Yaratan Değiştirilebilir EPDM Koltuk Sistemi
Kesinti Süresini Önemli Ölçüde Azaltır: Çoğu durumda yuva, özel aletlere gerek kalmadan veya valf gövdesini boru hattından sökmeye gerek kalmadan hızlı ve kolay bir şekilde değiştirilebilir. Bu, bakım saatlerini ve maliyetlerini azaltır.
Üstün Sızdırmazlık ve Esneklik: EPDM (Etilen Propilen Dien Monomer) kauçuk koltuk mükemmel kabarcık geçirmez sızdırmazlık sağlar (EN 12266-1 Sınıf A) ve eskimeye, ozona ve su bazlı sıvılara karşı dayanıklıdır.
Valf Servis Ömrünü Uzatır: Koltuk aşındığında, valfin tamamını değil, onu değiştirmeniz yeterlidir. Bu sürdürülebilir tasarım önemli ölçüde daha düşük bir kullanım ömrü maliyeti sunar
2. Dayanıklılık için Sağlam Sfero Döküm (DI) Disk
Yüksek Mukavemet ve Darbe Dayanımı: DI disk (Sınıf EN-GJS-500-7), standart dökme demire kıyasla üstün çekme mukavemeti ve dayanıklılık sunarak güvenilir performans ve su darbesine karşı direnç sağlar.
Uygun Maliyetli Performans: Optimum mekanik güç ve maliyet dengesi sağlayarak çok çeşitli genel endüstriyel uygulamalar için idealdir.

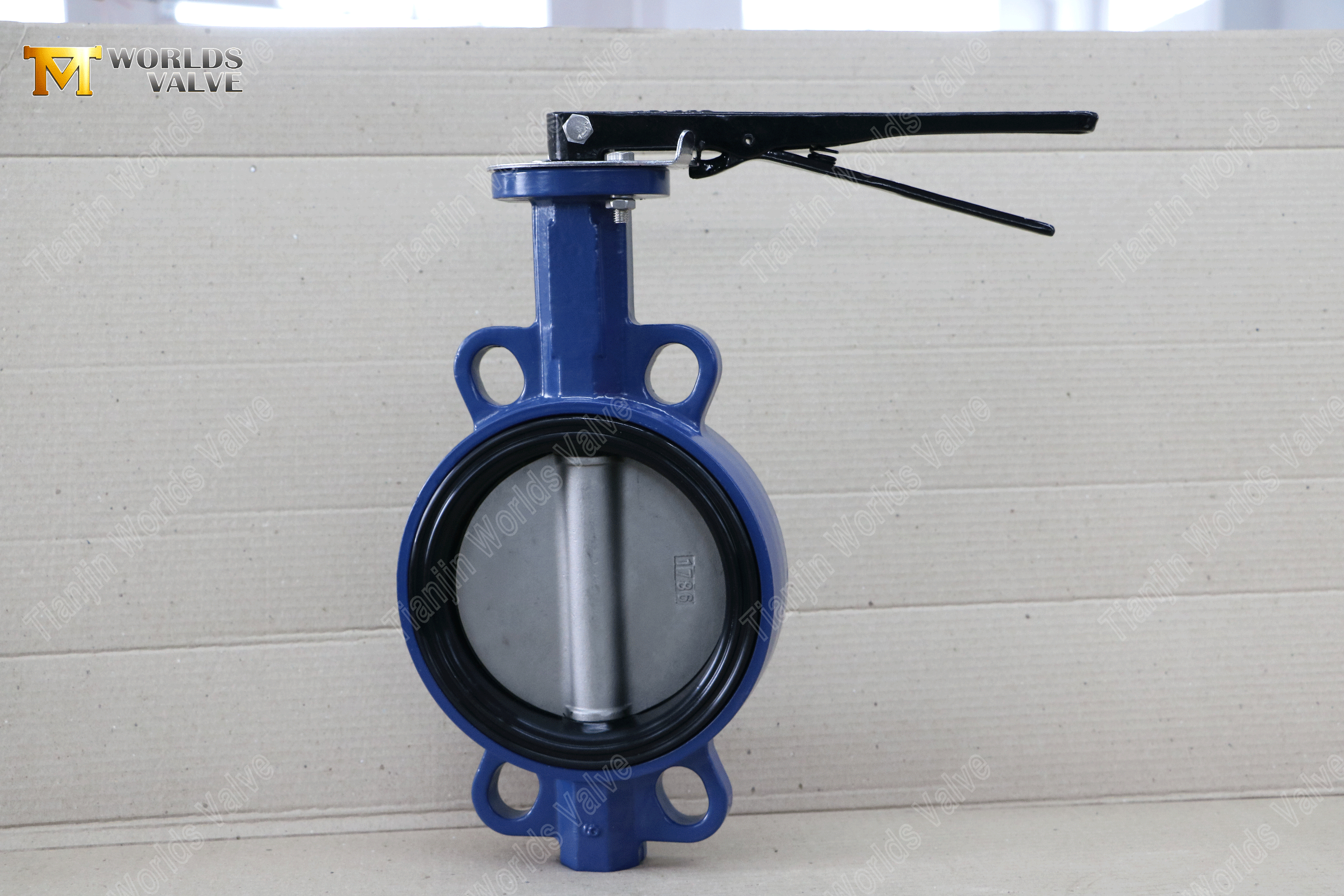

3. El Kolu ile Anında Manuel Kontrol
Hızlı 90° Çalıştırma: Ergonomik el kolu, basit bir çeyrek dönüşle hızlı açma/kapama kontrolü sağlar.
Net Görsel Gösterge: Entegre konum göstergeleri (Açık/Kapalı), operasyonel güvenlik için vana durumunun anında görsel olarak doğrulanmasını sağlar.
Düşük Çalışma Torku: Verimli disk tasarımı sürtünmeyi en aza indirerek kolun düzgün ve kolay çalışmasını sağlar.
4. Yerden Tasarruf Sağlayan Gofret Tasarımı
Kompakt ve Hafif: Plaka gövdesi doğrudan ANSI veya DIN flanşları arasına monte edilir ve pabuç tipi vanalara göre daha hafif ve yerden daha verimli bir çözüm sunar.
Basitleştirilmiş Kurulum: Kurulum süresini ve donanım gereksinimlerini azaltarak genel proje maliyetlerini azaltır.

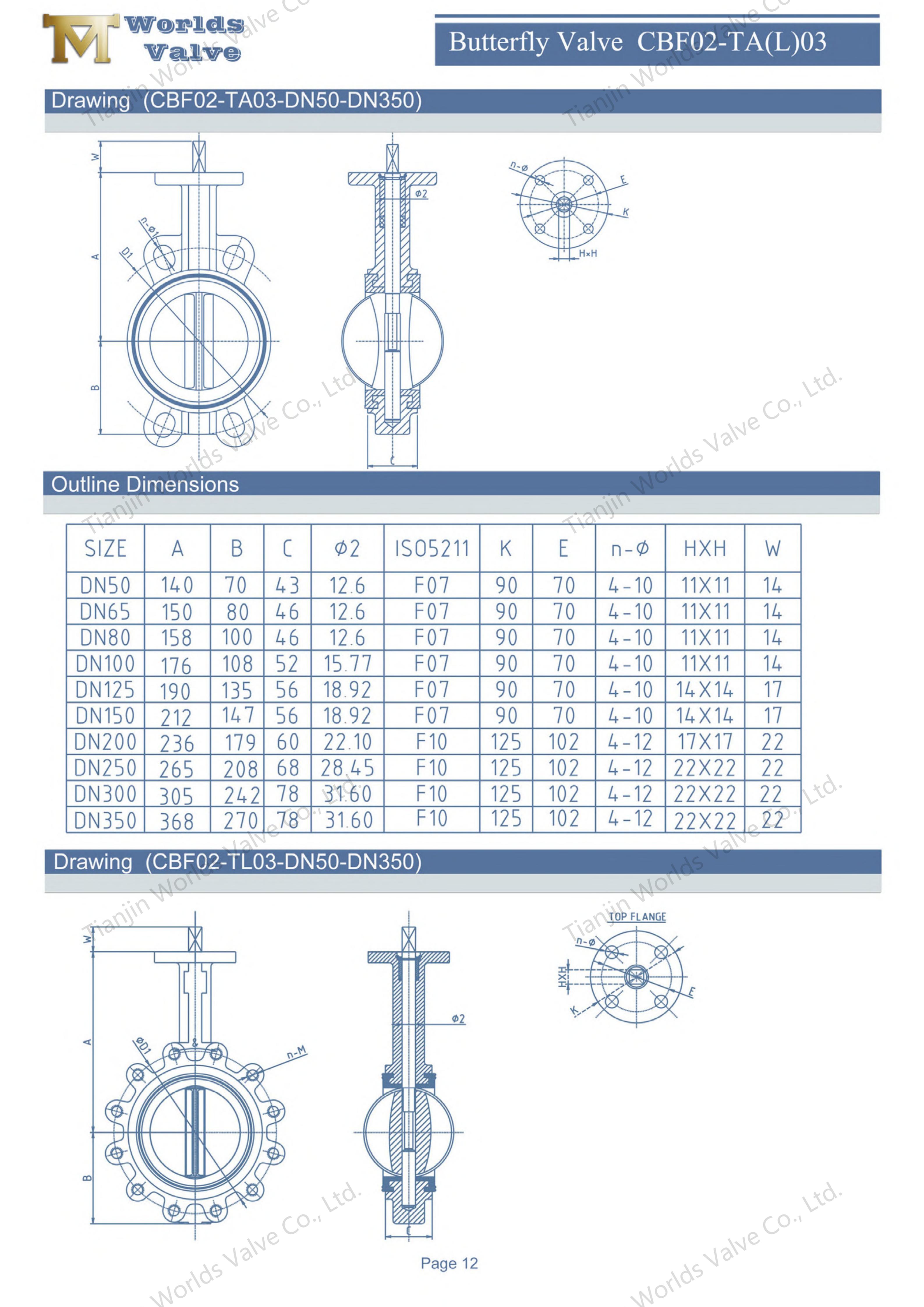

Parametre | Şartname |
Modeli | CBF02-TA03 |
Boyutlar | DN50-DN1200 |
Basınç Sınıfı | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Tasarım | EN593 BS5155 EN1092 ISO5211 |
Test etme | ISO5208 EN12266-1 |
ÜST Flanş | ISO5211 (müşterinin ihtiyaçlarına göre) |
Yüz Yüze | EN558-1 DIN3202 ISO5752 BS5155 |
Standart | ASME B16.34 |
Vücut | Sfero Döküm |
Disk | DI |
Seat | EPDM |
Kök | SS431 |
Rakipsiz Bakım Tasarrufu: Değiştirilebilir yatak tasarımı, valfin kullanım ömrü boyunca arıza süresini ve parça maliyetlerini büyük ölçüde azaltır.
Kanıtlanmış Dayanıklılık: Sünek demir disk ile epoksi kaplı gövdenin birleşimi, uzun süreli, güvenilir hizmet sağlar.
Anında Manuel Basitlik: El kolu, harici güce ihtiyaç duymadan hızlı, arıza korumalı çalışma sağlar.
Doğrudan OEM Değeri: Özel markalama veya küçük değişiklikler için rekabetçi fiyatlandırma, güvenilir teslim süreleri ve esneklik sunuyoruz.
Uyumlu ve Sertifikalı: ISO 9001 kalite sistemi altında üretilmiştir ve önemli uluslararası direktiflere (CE, UKCA) uygundur.
Bu vana, güvenilir ve sürdürülebilir izolasyon gerektiren çok sayıda endüstri için güçlü bir çözümdür:
Su ve Atık Su Arıtma: Pompa izolasyonu, filtrasyon sistemleri, genel su dağıtımı.
HVAC ve Bina Hizmetleri: Soğutulmuş su, soğutma kuleleri, ısıtma sistemleri ve klima santralleri.
Genel Endüstriyel Tesis: Soğutma suyu hatları, basınçlı hava sistemleri, proses suyu ve kamu hizmetleri.
Sulama ve Tarım: Tarla ve peyzaj sulaması için ana hat ve bölge kontrolü.
Yangından Korunma Sistemleri: Sprinkler hattı izolasyonu (şartnamenin izin verdiği yerlerde).
Sfero döküm güvenilirliğini paslanmaz çelik dayanıklılığı ve kauçuk koltuk performansıyla birleştiren bu wafer kelebek vana, su arıtma, HVAC ve uygun maliyetli akış kontrol çözümleri gerektiren endüstriyel uygulamalar için olağanüstü değer sunar.
