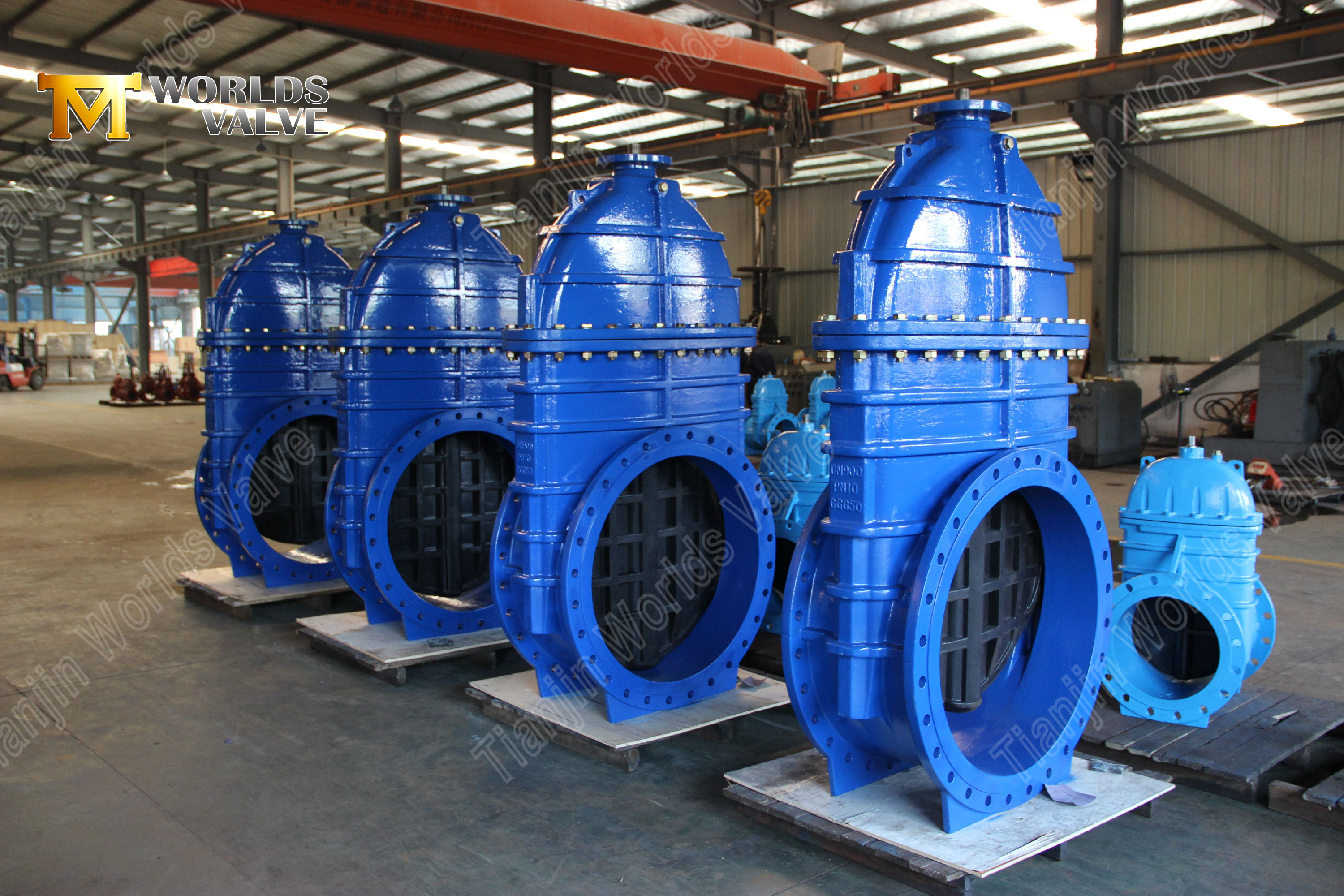

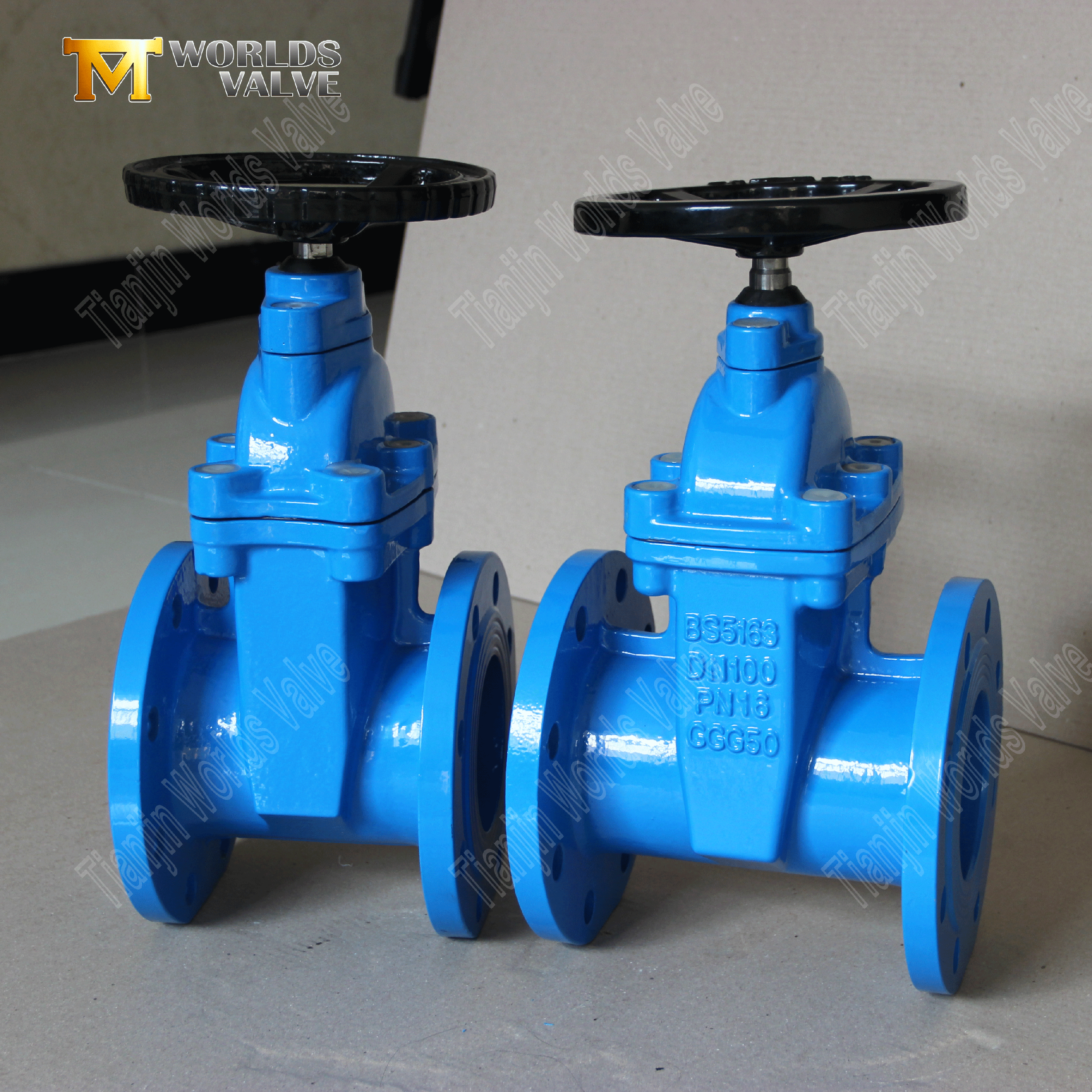

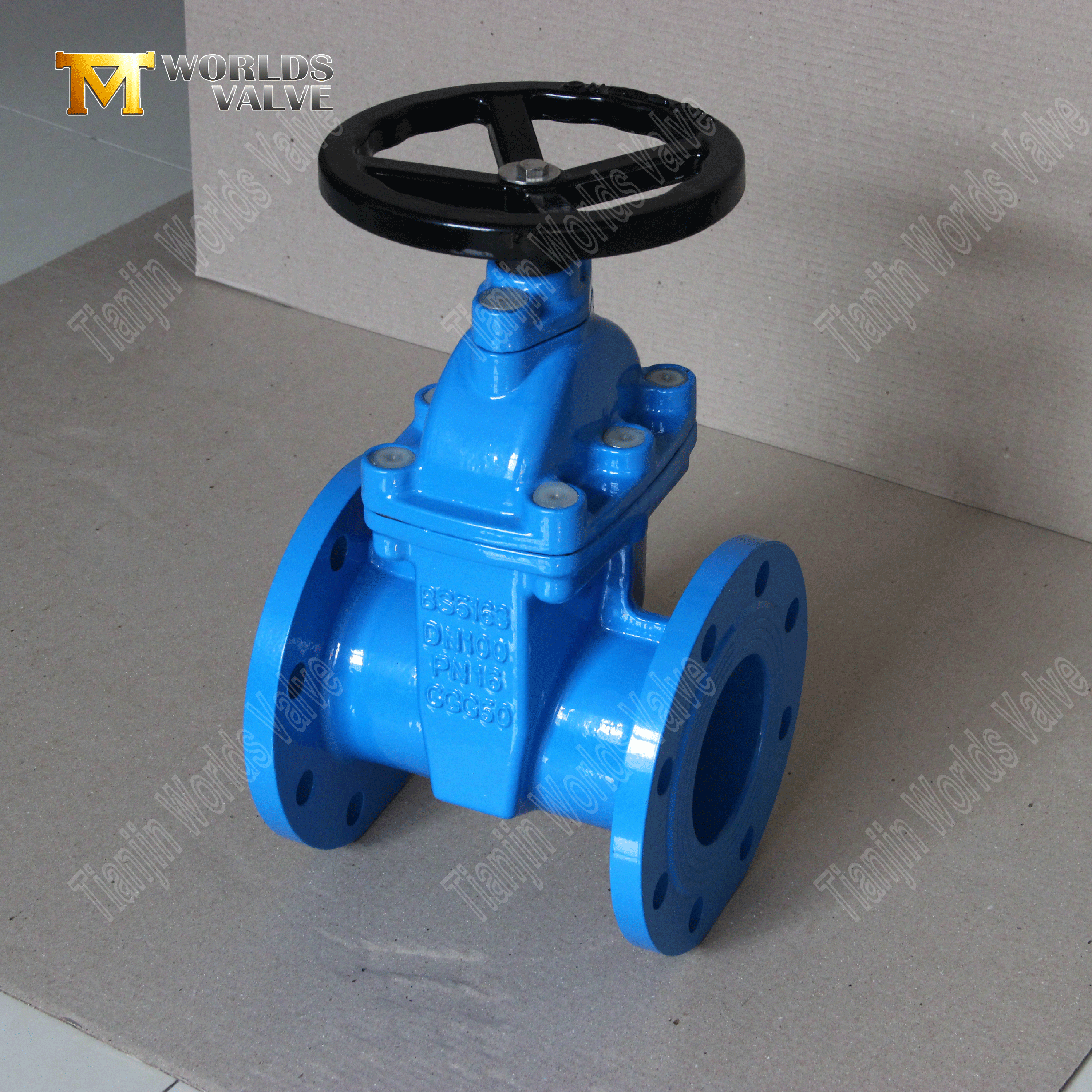

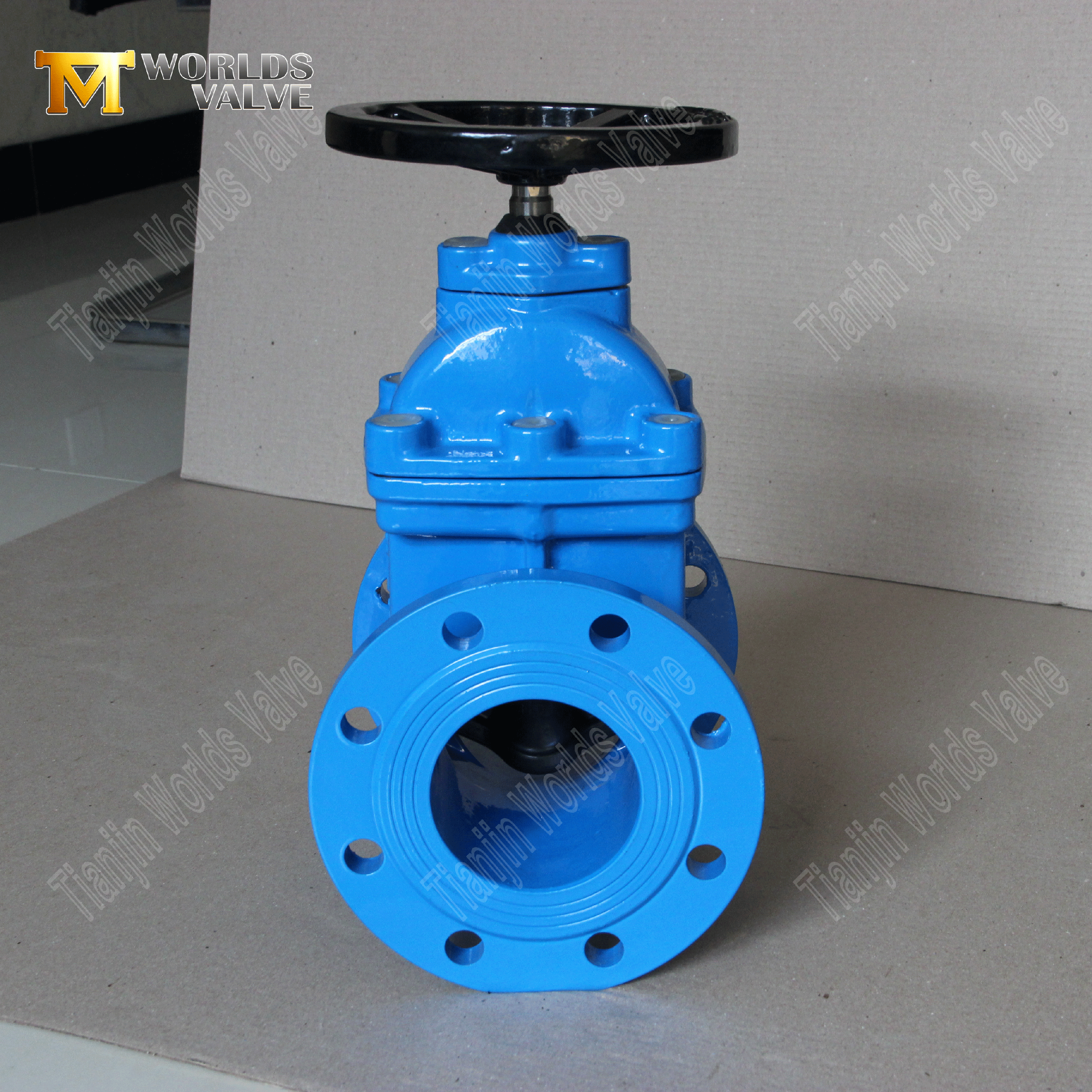

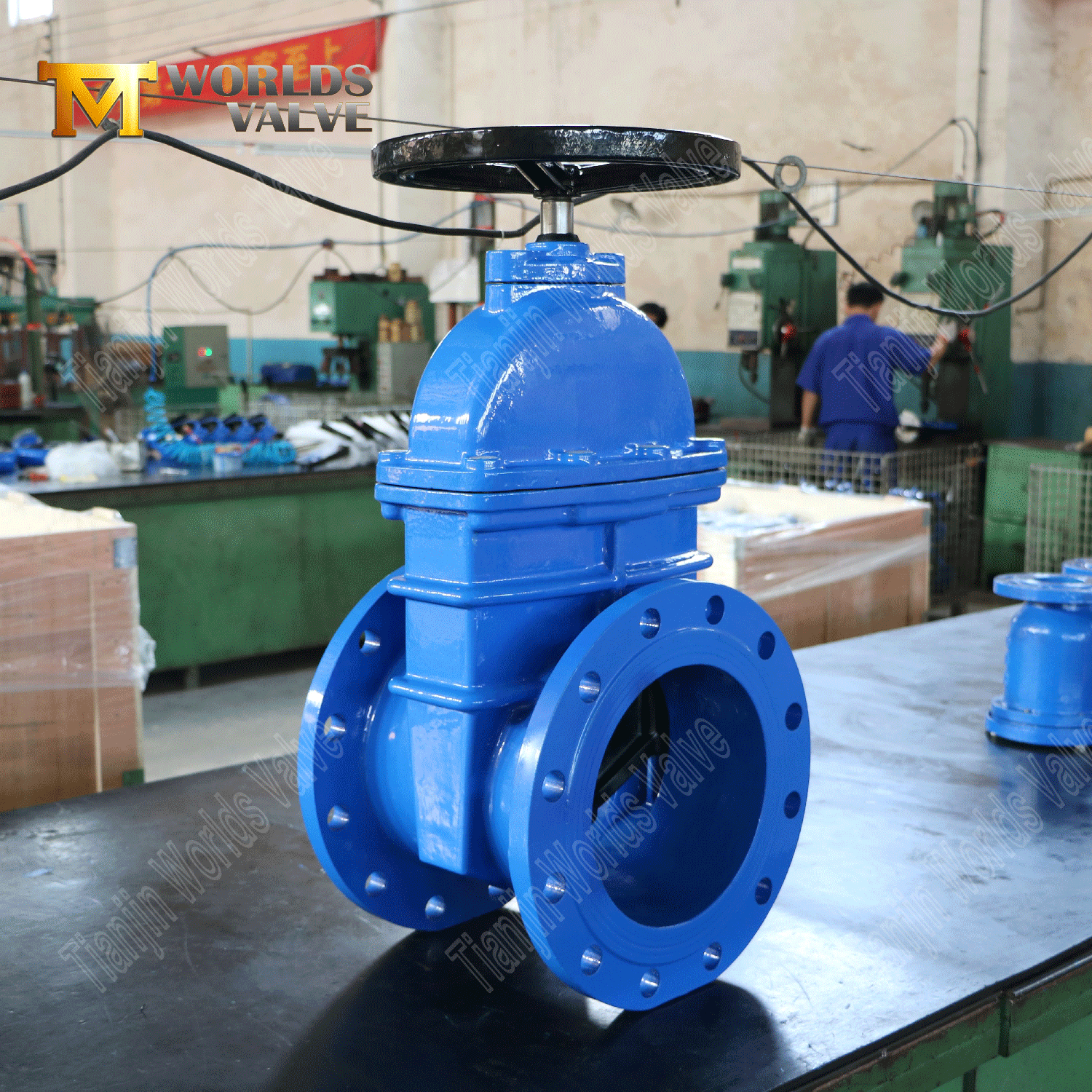

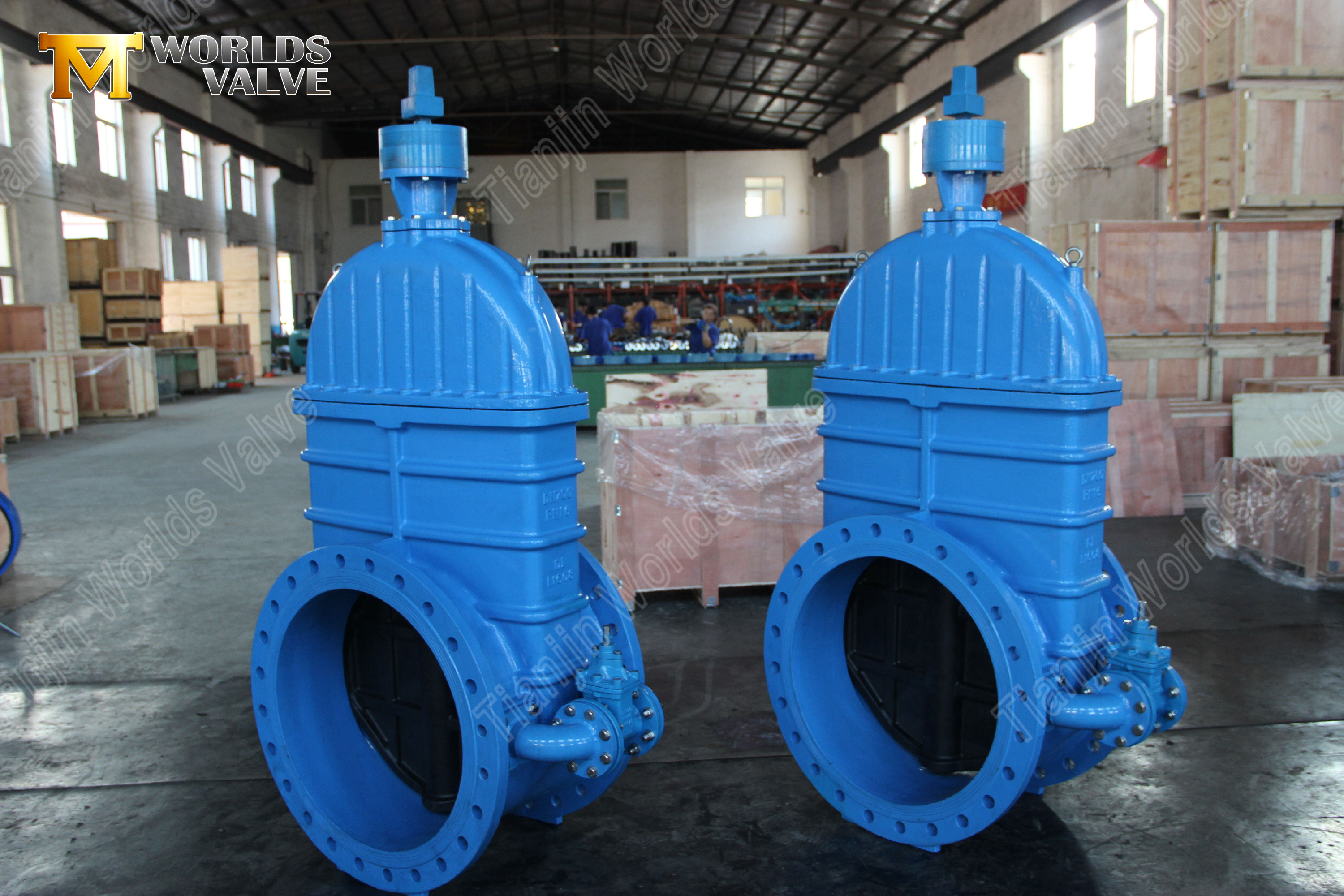

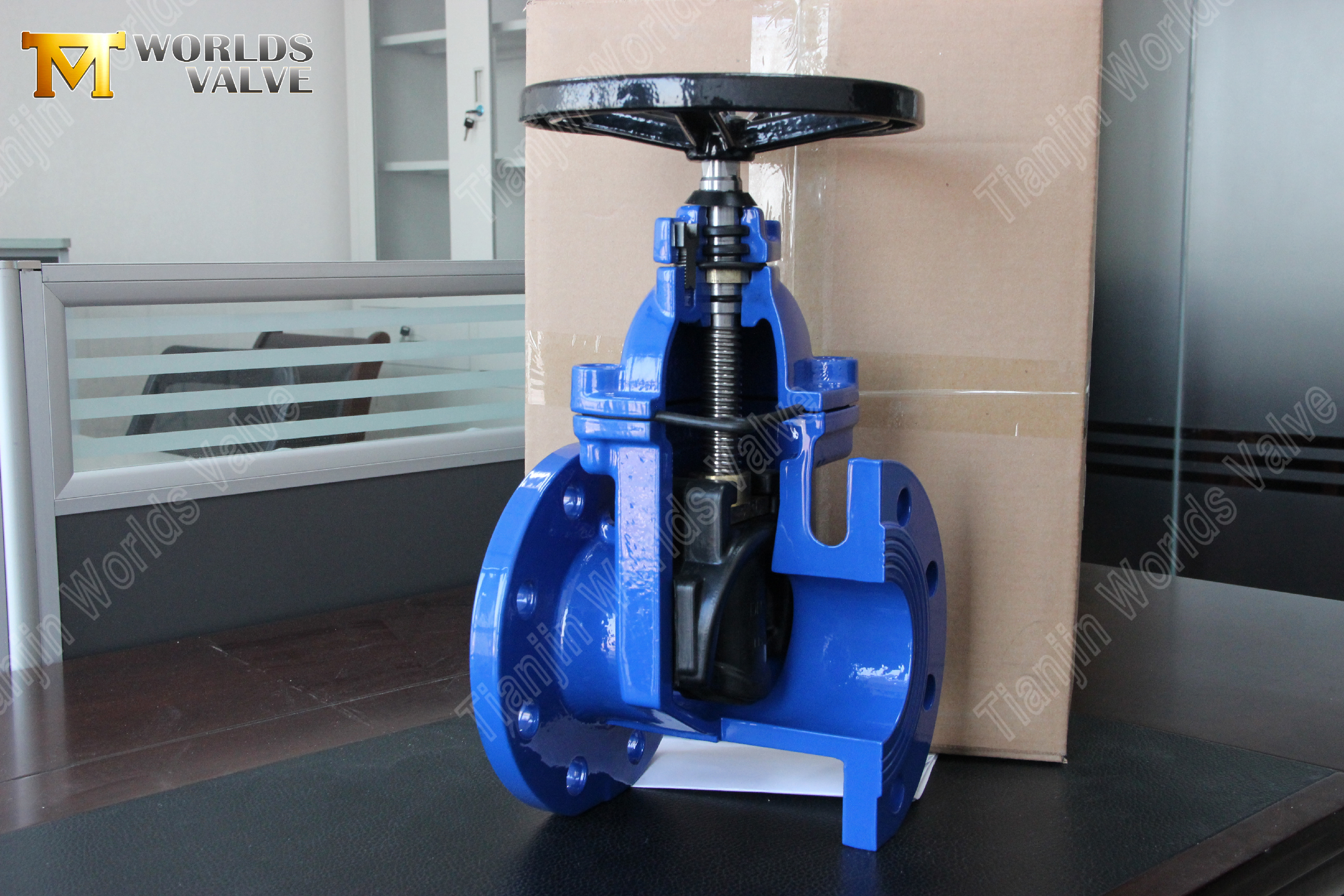

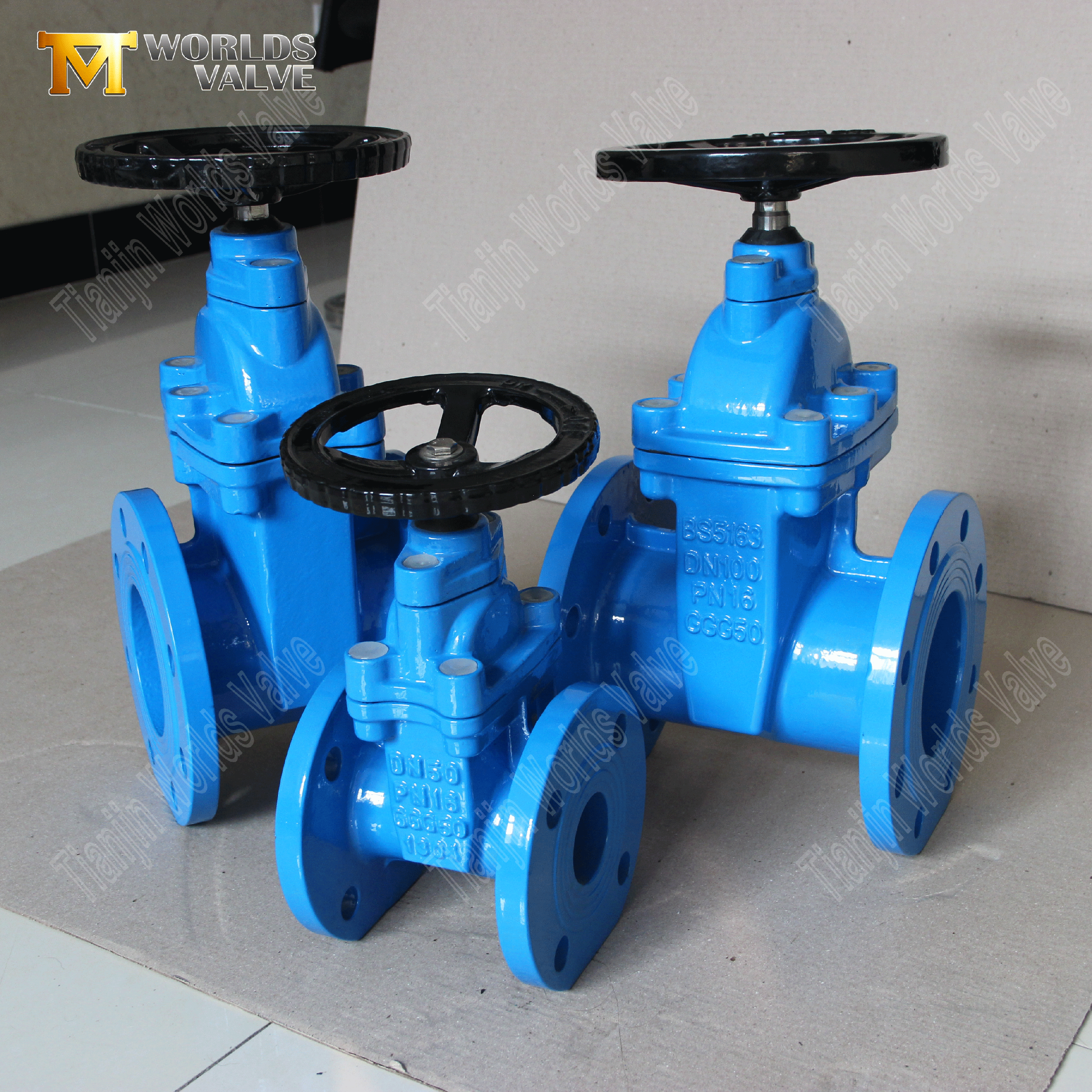

BS5163 Esnek Oturmalı Yükselmeyen Kök Sfero Demir Sürgülü Vana | Güvenilir Su Kontrol Çözümü
Tianjin Worlds Valve Co., Ltd. – ISO 9001 Sertifikalı Üretici ve Tedarikçi
RGV01-TF010203--Kullanım ve Bakım Kılavuzunu İNDİR
1. BS5163-Uyumlu Mühendislik
Standartlaştırılmış Boyutlar: Yüz yüze boyutlar, flanş delme ve basınç değerleri için BS5163 spesifikasyonlarına göre üretilmiştir
Basınç Performansı: Standart gereksinimlere göre 22 bar'a kadar hidrostatik testlerle PN10/PN16 uygulamaları için derecelendirilmiştir
Malzeme Uyumluluğu: BS standardında küresel sünek demir ve korozyona dayanıklı kaplamalar kullanır
2. Yükselmeyen Kök Alanı Optimizasyonu
Kompakt Kurulum: Gövde dikey hareket etmeden dahili olarak dönerek yükselen gövde tasarımlarına kıyasla kurulum yüksekliğini %40 azaltır
Kapalı Alan Uygunluğu: Vana odaları, yer altı çukurları ve üstten açıklığın sınırlı olduğu alanlar için idealdir
Kök Koruması: İç gövde konumlandırması, dış etkilerden veya çevresel etkilerden kaynaklanan hasarları önler
3. Esnek Oturmalı Kabarcık Geçirmez Kapatma
EPDM Kapsüllü Takoz: **Sıfır sızıntı** için kauçuğun gövdeye tam temasını sağlar (EN 12266-1 Sınıf A performansı)
Korozyon Önleme: Kama ve gövde koltukları arasındaki metal-metal temasını ortadan kaldırır
Uzatılmış Hizmet Ömrü: **50.000'den fazla çalışma döngüsü** boyunca sızdırmazlık bütünlüğünü korur
4. Operasyonel Verimlilik
Düşük Torkta Çalışma: Hassas trapez dişler çalışma kuvvetini **%35** azaltır
Bakım Gerektirmeyen Tasarım: Kendinden yağlamalı gövde burçları rutin bakım ihtiyaçlarını ortadan kaldırır
Görsel Konum Göstergesi: Açık/kapalı durumunu net bir şekilde belirtmek için konum işaretleyicilerine sahip sabit el çarkı

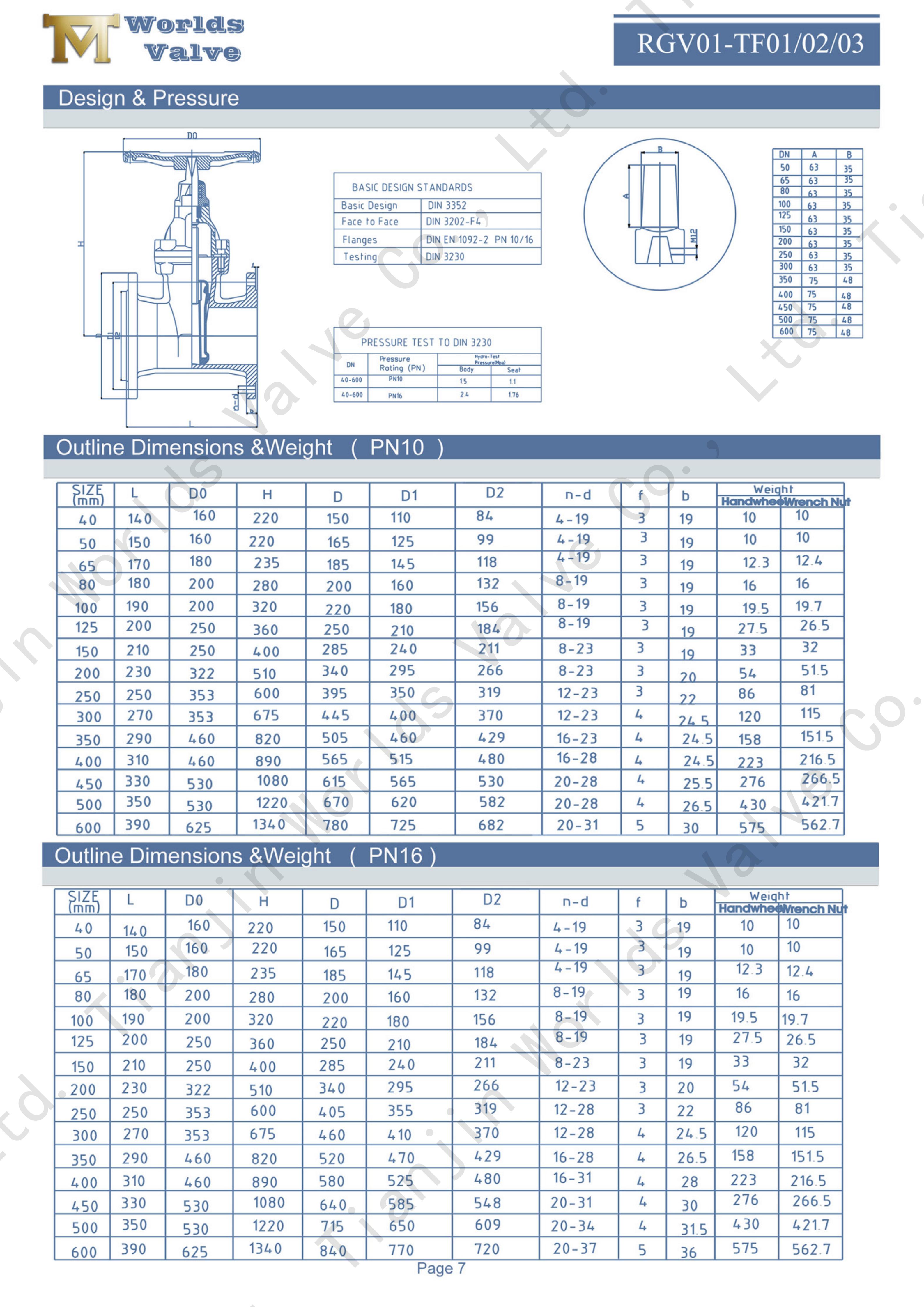

Detaylı Açıklama: | |
Seri | BS5163 Esnek Oturmalı Yükselmeyen Kök Sfero Demir Sürgülü Vana |
Boyut | DN40-DN600 |
Tasarım Standardı: | BS5163 DIN3352 BS EN 1171 API600 API6D AWWA C509 MSS SP-70 |
Yüz yüze: | DIN3202 F4/F5 BS5163 ASME/ANSI B16.10 AWWA C509 |
Yangına Karşı Güvenli Tasarım: | API 6FA |
Basınç Değeri: | ASME/ANSI B16.34 |
Muayene ve Test | API598 API6D ISO5208 |
Flanş Ucu: | ASME/ANSI B16.5 ve B16.47 ASME B16.42 AWWA C207 ISO7005 DIN28533 DIN EN 1092 DIN2501 JIS B2220 |
1. Yerden Tasarruf Sağlayan Tasarım: Yükselmeyen gövde, geleneksel vanaların sığamadığı kapalı alanlara kurulum sağlar
2. Sıfır Bakım Operasyonu: Kendinden yağlamalı bileşenler ve korozyona dayanıklı malzemeler rutin bakımı ortadan kaldırır
3. BS5163 Uyumluluğu: İngiliz Standardına tam bağlılık, güvenilirlik ve değiştirilebilirlik sağlar

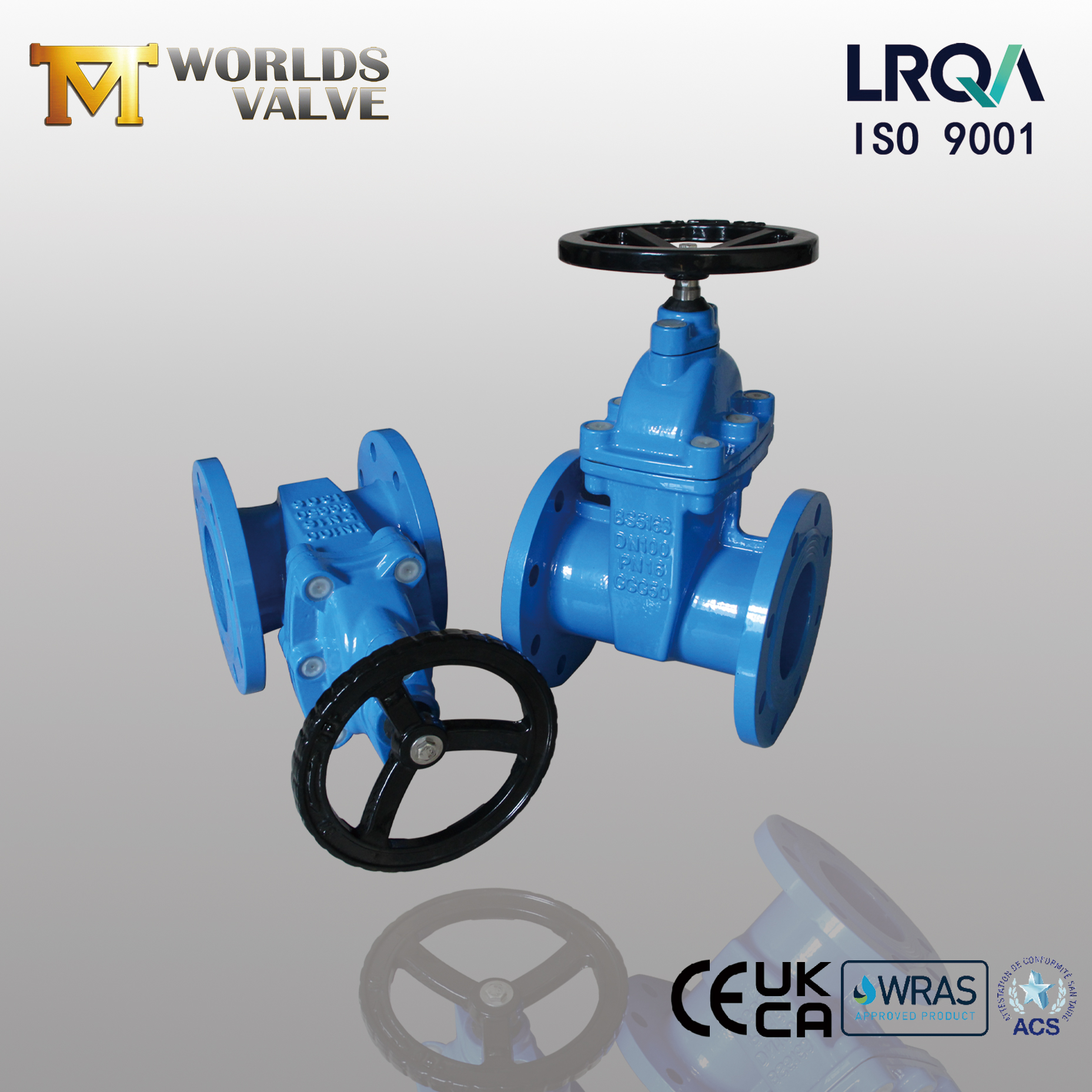

4. Uluslararası Sertifikalar: CE, UKCA ve WRAS onayları küresel proje spesifikasyonlarını kolaylaştırır
5. Uzatılmış Hizmet Ömrü: Sağlam yapı ve dayanıklı oturma yeri **20 yıldan fazla** güvenilir hizmet sağlar
6. Özelleştirme Mevcuttur: OEM gereksinimleri için değiştirilmiş kaplamalar, gövde uzantıları ve özel konfigürasyonlar
Belediye Su Sistemleri: Ana hat izolasyon vanaları, dağıtım ağları ve rezervuar kontrolü
Yangından Korunma: Yağmurlama sistemleri, hidrant besleme hatları ve yangın suyu depoları
Su Arıtma: Pompa istasyonları, filtreleme tesisleri ve kimyasal dozaj sistemleri
Endüstriyel Su: Soğutma suyu devreleri, proses suyu hatları ve atık su kontrolü
Bina Hizmetleri: Bodrum vana odaları, yükseltici sistemler ve mekanik odalar
Kapalı alanlar ve dikey kurulumlar için özel olarak tasarlanan bu BS5163 sürgülü vana, su ve yangından korunma uygulamaları için kompakt tasarımı güvenilir kapatma performansıyla birleştirir.
