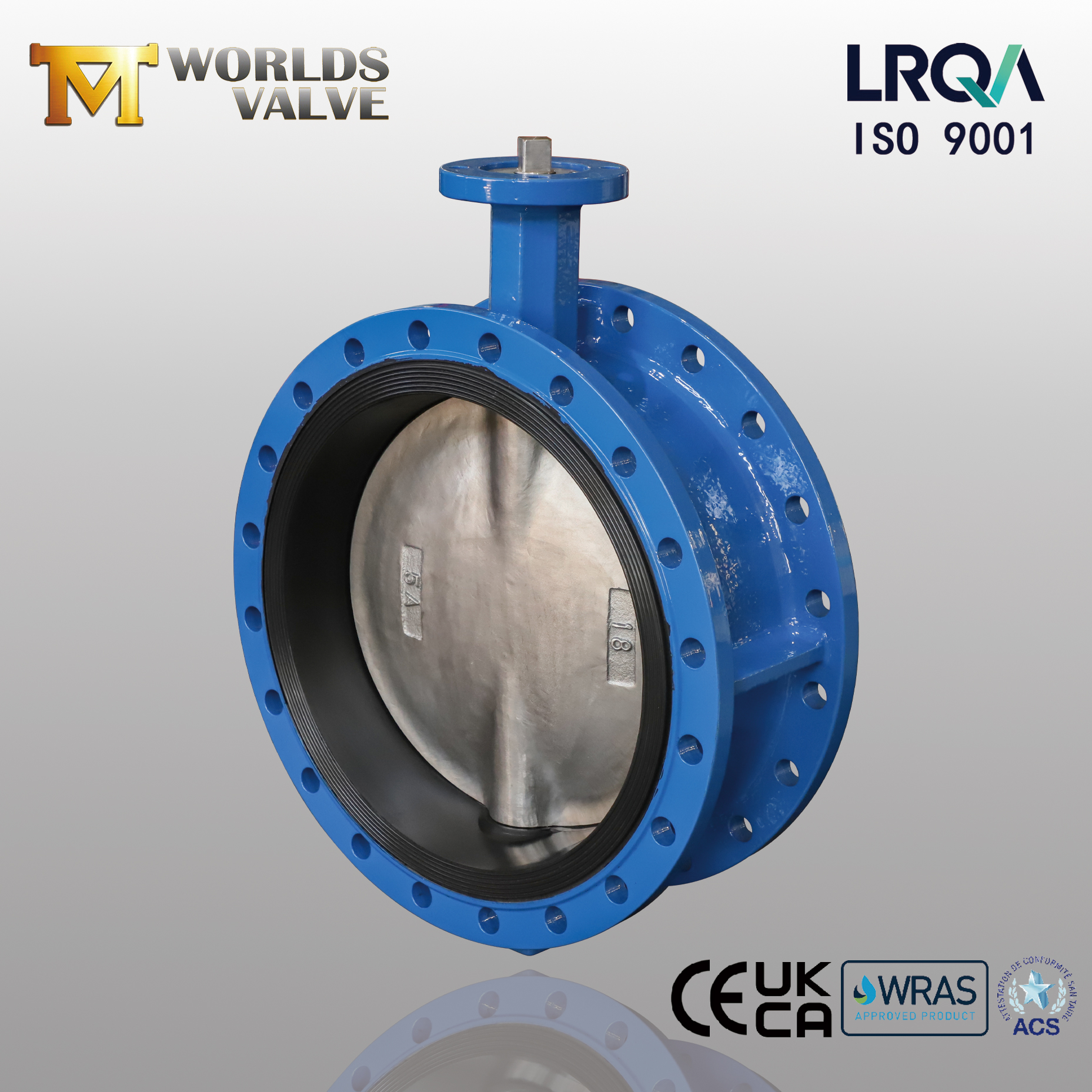

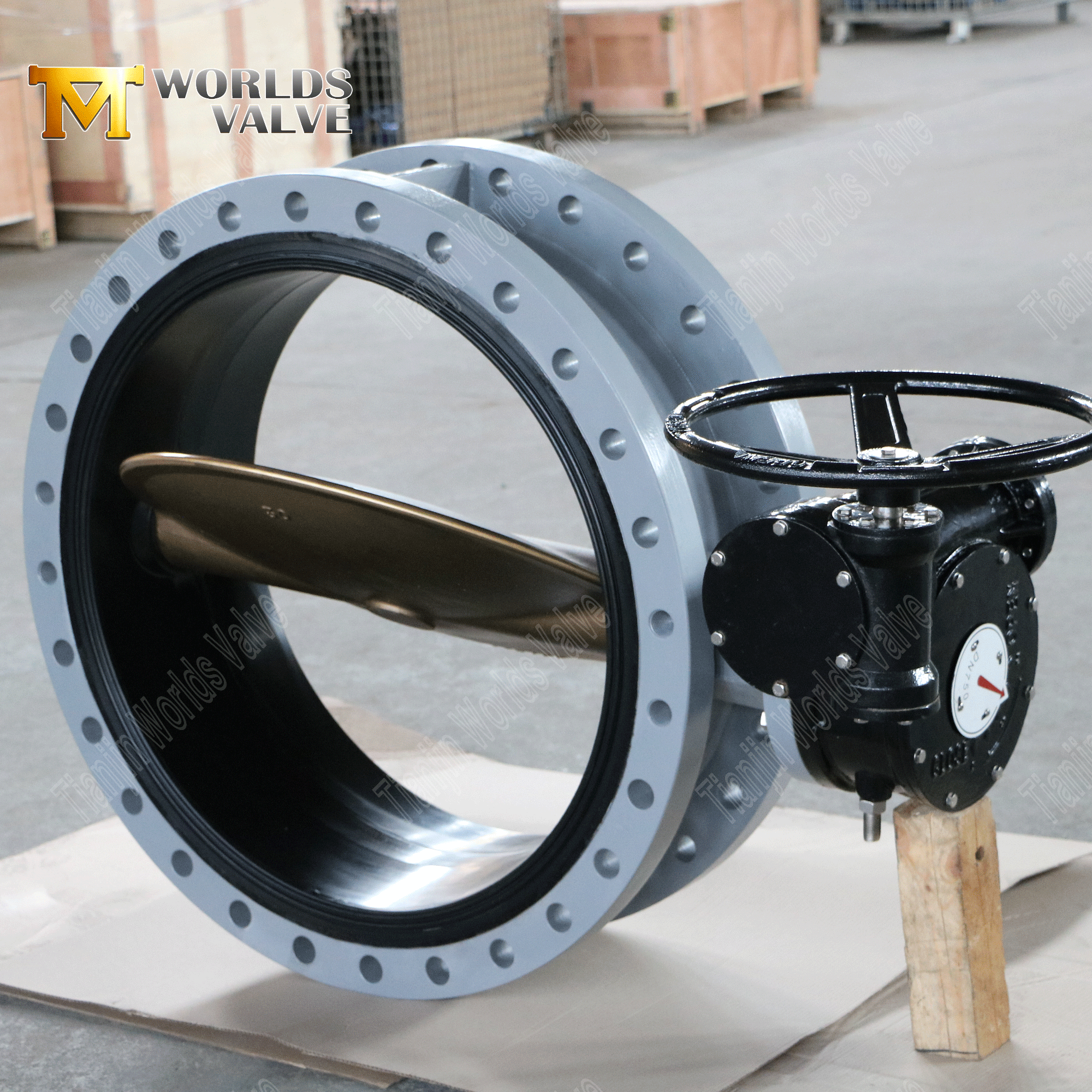

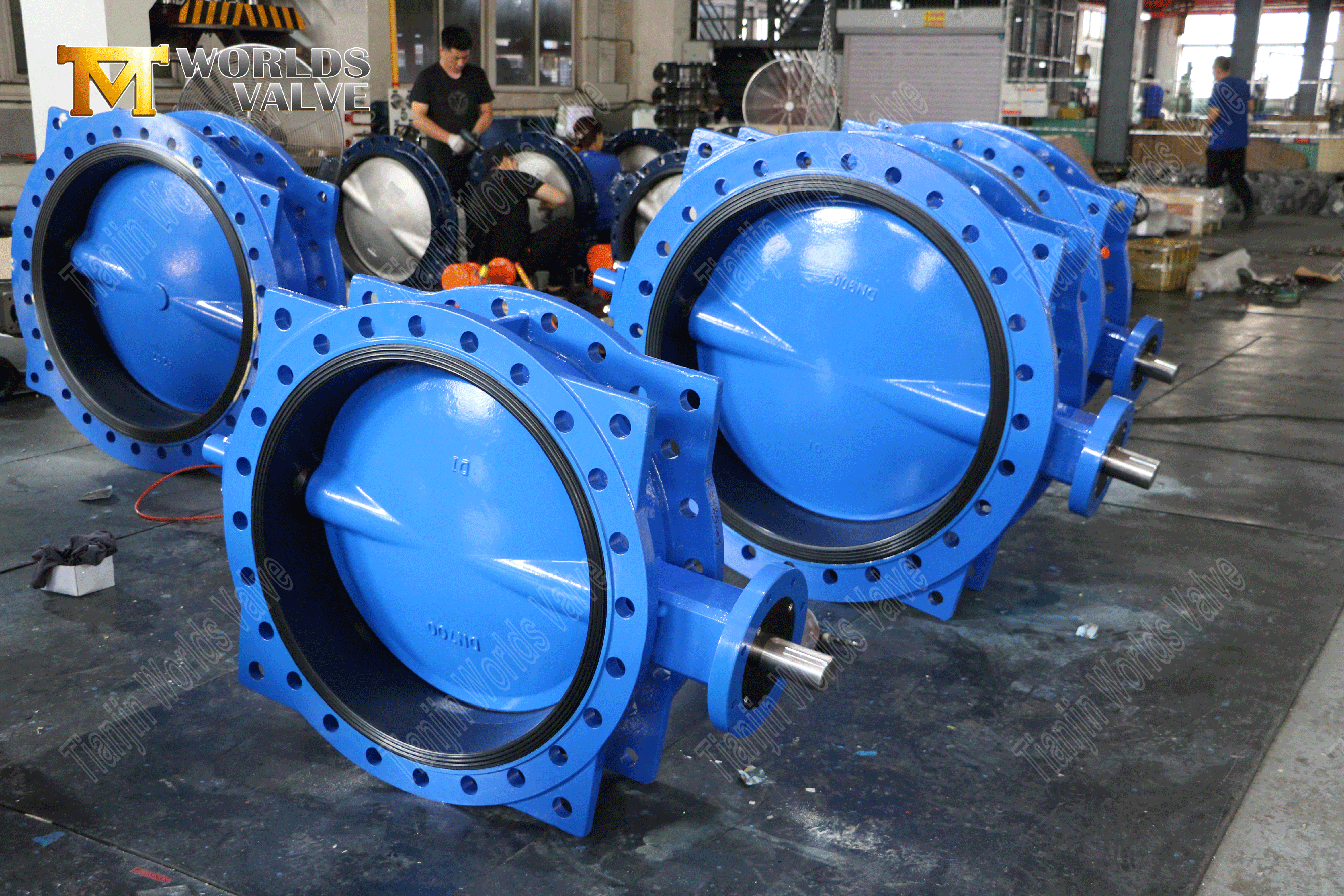

18" Süper Çift Yönlü Diskli ve Vulkanize Kauçuk Yuvalı Çift Flanşlı Kelebek Vana | ISO 5211 Üst Flanş
Tianjin Worlds Valve Co., Ltd. – Dayanıklı, Uygun Maliyetli Akış Kontrolü için Güvenilir Kaynağınız
CBF02-TF01- Kullanım ve Bakım Kılavuzu İNDİR
Bu vananın tüm ana parametreleri, belirli proje gereksinimlerini karşılamak üzere özelleştirilebilir:
Gövde malzemesi: Sfero döküm (GGG40) standart bir seçenek olarak sunulur ve harici korozyon koruması için epoksi kaplama uygulanır. Kaplama rengi müşteri tarafından seçilebilir; herhangi bir RAL veya özel renk belirtilebilir. Talep üzerine karbon çeliği (WCB), paslanmaz çelik (CF8, CF8M) veya diğer alaşımlar gibi alternatif gövde malzemeleri de mevcuttur.

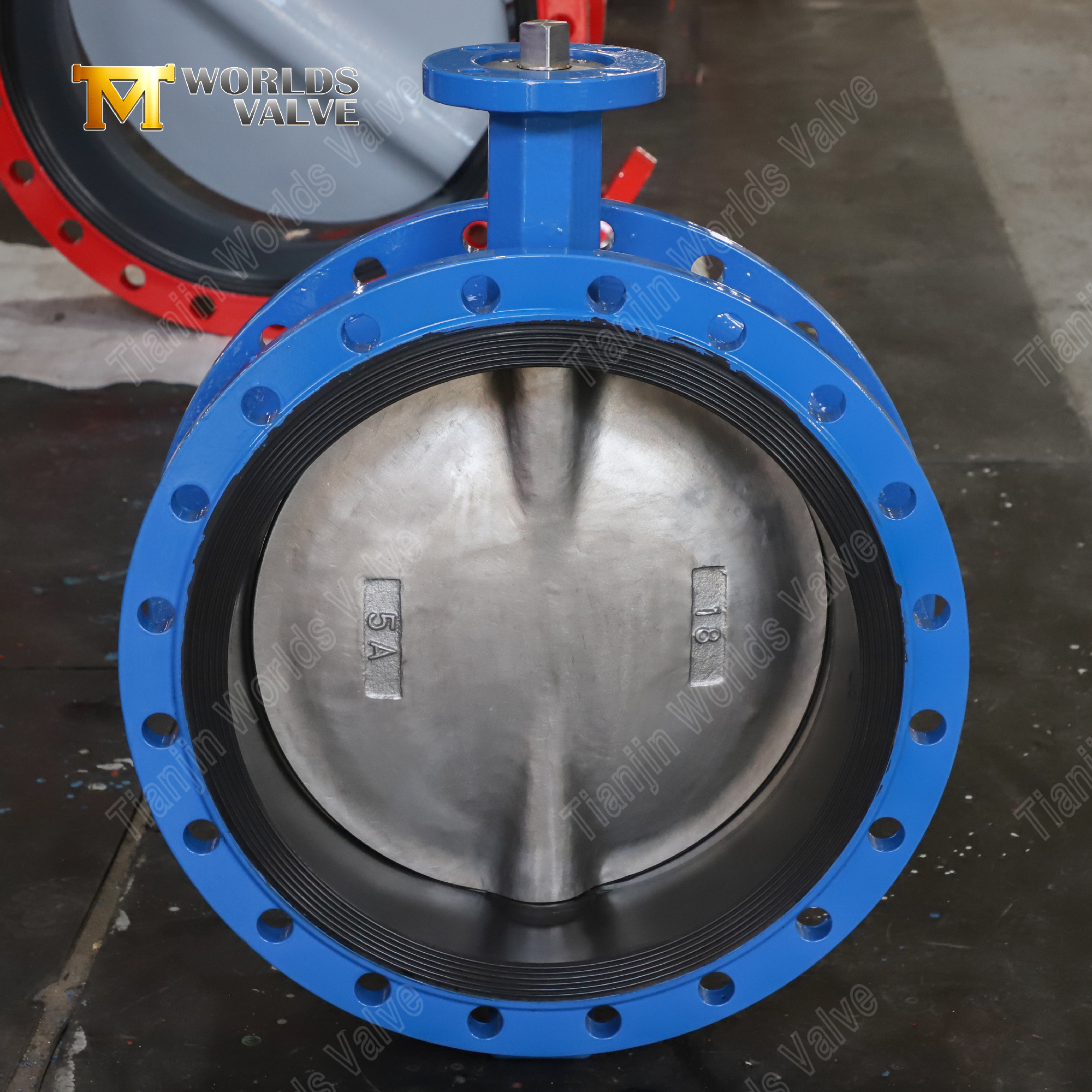

Disk malzemesi: Açıklandığı gibi süper çift yönlü (5A); belirtilmesi halinde diğer disk malzemeleri temin edilebilir.
Koltuk elastomeri: EPDM, NBR veya Viton – müşterinin tercihi.
Basınç derecesi: Sabit bir varsayılan yoktur; her sipariş, PN10, PN16, PN25, Sınıf 150, Sınıf 300 veya diğerleri gibi gerekli değere göre üretilir.
Flanş standardı: Müşteri spesifikasyonlarına uygundur (örn. EN 1092, ANSI B16.5, AS2129, vb.).
Boyut aralığı: açıklandığı gibi 18 inç (DN450); DN50'den DN2000'e kadar diğer boyutlar da mevcuttur.
Çift flanşlı gövde: Boru hattının her iki tarafında da sağlam, cıvatalı bağlantı sağlayarak kalıcı kurulumlar, yüksek titreşimli hatlar ve çıkmaz servis için mükemmel mekanik stabilite sunar.
Vulkanize kauçuk koltuk: Elastomer, vulkanizasyon sırasında gövdeye kalıcı olarak bağlanır ve çıkarılabilir bileşenler olmadan sızdırmaz bir conta oluşturur.

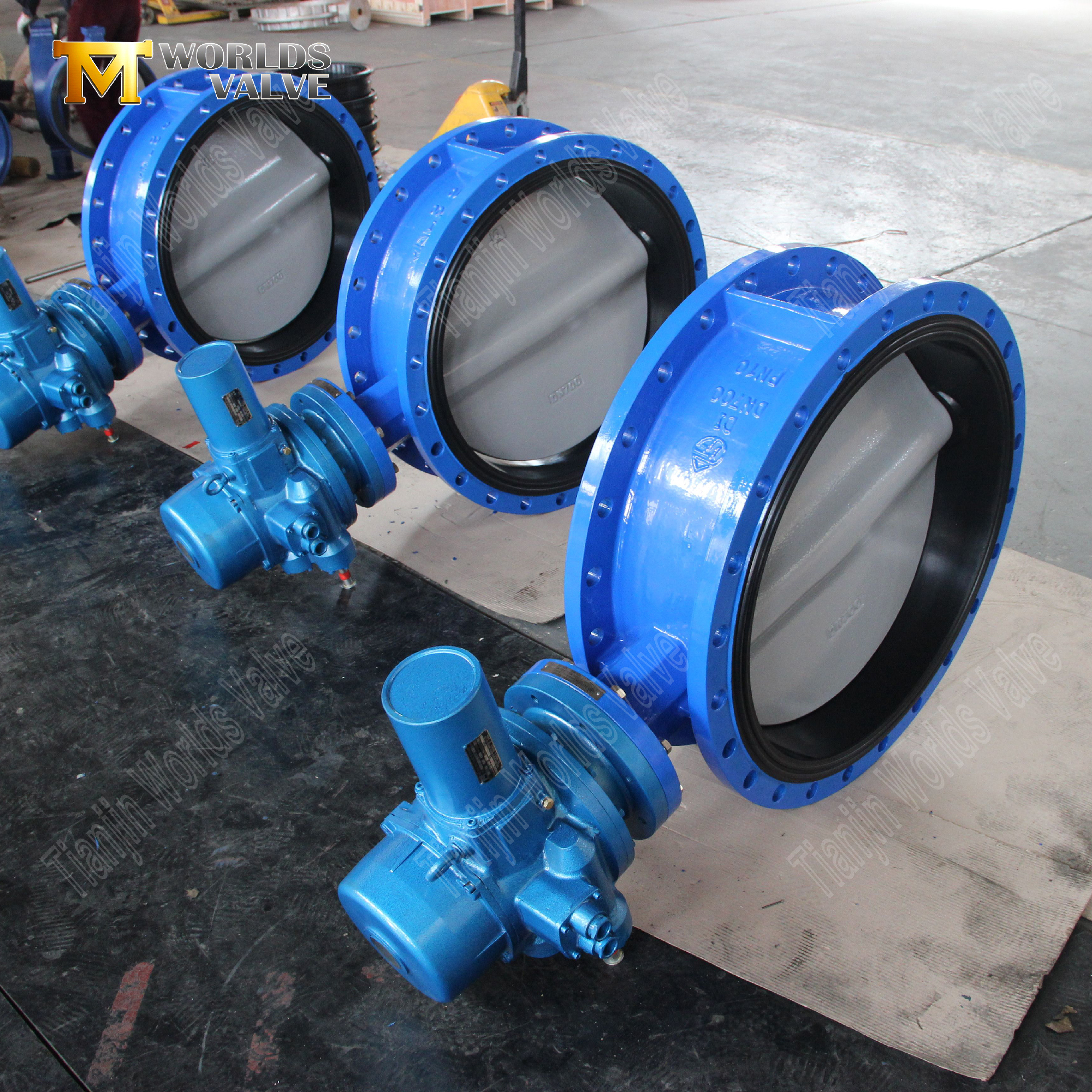

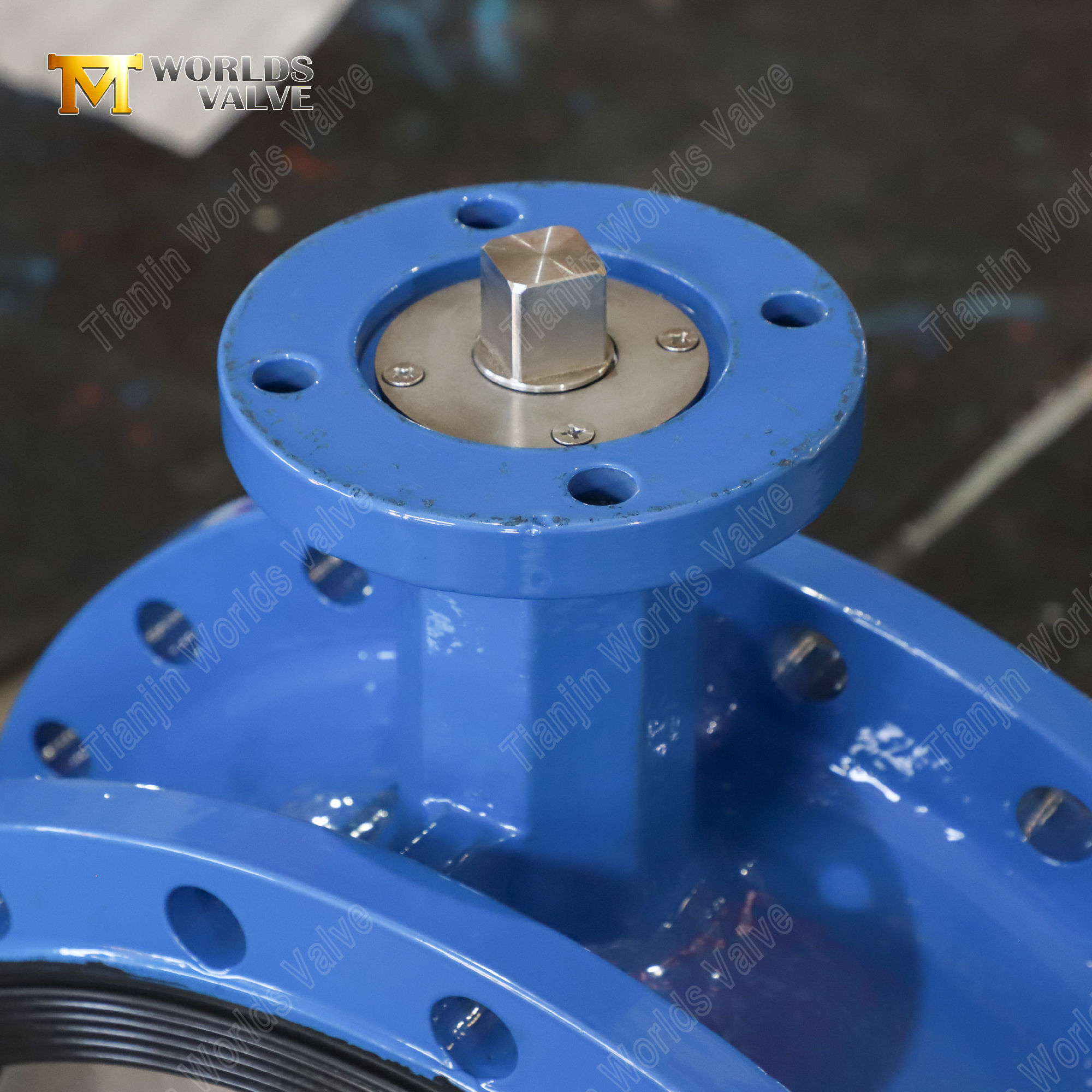

ISO 5211 üst flanş: Vananın üst flanşı, ISO 5211 standartlarına göre işlenerek elektrikli, pnömatik veya hidrolik aktüatörlerin özel adaptörler olmadan doğrudan montajına olanak tanıyarak otomasyon entegrasyonunu basitleştirir.
Parametre | Mevcut Seçenekler |
Vana tipi | Çift flanşlı kelebek vana（CBF02-TF01） |
Nominal boyut | 18 inç (DN450) – diğer boyutlar da mevcuttur |
Disk malzemesi | Süper dubleks paslanmaz çelik (5A) |
Koltuk tipi | Vulkanize kauçuk koltuk (değiştirilemez) |
Koltuk malzemesi | EPDM, NBR veya Viton (müşteri seçer) |
Gövde malzemesi | Sfero döküm (epoksi kaplamalı); WCB, CF8, CF8M de mevcuttur |

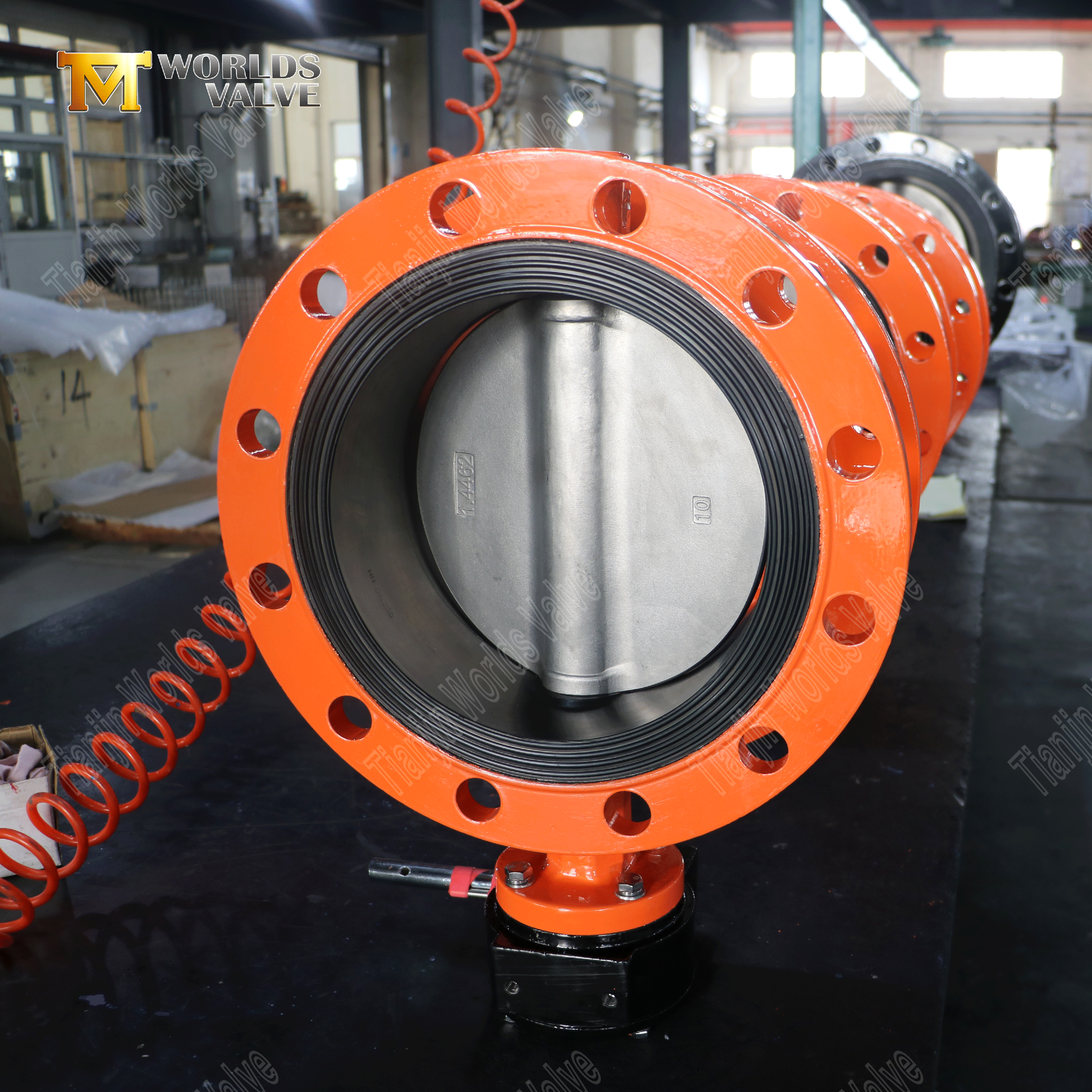

Epoksi kaplama rengi | Müşteri tarafından seçilebilir (herhangi bir RAL veya özel renk) |
Basınç derecesi | Özel (PN10, PN16, Sınıf 150 vb.) |
Flanş standardı | Özel (EN 1092, ANSI B16.5, vb.) |
Üst flanş | ISO 5211(müşteri seçer) |
Sıcaklık aralığı | Seçilen koltuk malzemesine bağlıdır |
Tipik medya | Deniz suyu, tuzlu su, kimyasallar, yağ, su vb. |
Valf vulkanize kauçuk bir yuvayla donatıldığından, elastomer gövdeye kalıcı olarak bağlanır ve sahada değiştirilemez. Değiştirilebilir koltuk tasarımı gerektiren uygulamalar için alternatif valf konfigürasyonlarını görüşmek üzere lütfen teknik ekibimizle iletişime geçin.
1. Valfleri kesinlikle müşteri spesifikasyonlarına göre üretiyoruz ve aynı zamanda optimum performansı sağlamak için malzeme seçimi ve kurulumu konusunda profesyonel öneriler sunuyoruz.
2. Süper dubleks (5A) ve diğer yüksek kaliteli alaşımlarla ilgili deneyimimiz, zorlu ortamlar için uygun malzeme uygulamasını sağlar.
3. Malzeme sertifikaları ve test raporları da dahil olmak üzere tüm belgeler her siparişte sağlanır.
4. ISO 9001 sertifikalı tesisimiz, istek üzerine CE, UKCA, WRAS ve ACS gibi sertifikalarla küresel ihracatı desteklemektedir.
Rekabetçi bir fiyat teklifi almak veya fabrikamızı ziyaret etmek için sizi bizimle iletişime geçmeye davet ediyoruz. Ekibimiz proje gereksinimlerinizi tartışmaya, teknik destek sunmaya ve üretim yeteneklerimizi ilk elden göstermeye hazırdır. dekai@worldsvalve.com
