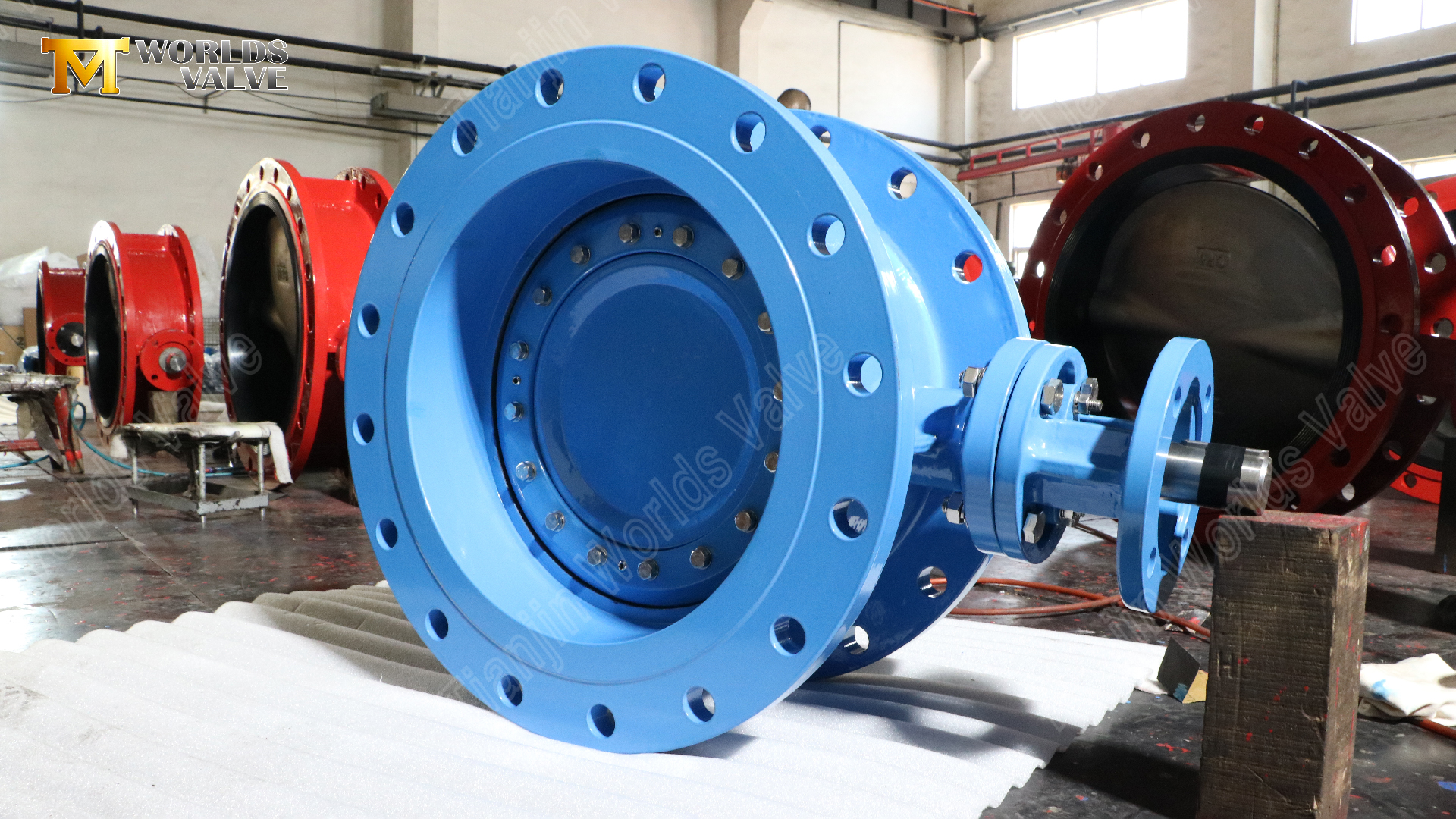

Çift Ofset Flanşlı Kelebek Vana - Endüstriyel Boru Hatları için Güvenilir Akış Kontrolü

Temel özellikler:

Tasarım:Çift Ofset Flanşlı Kelebek Vana

Tür: EBF01-TF02 KULLANIM VE BAKIM İNDİRME

Boyutlar: DN100-DN1800

Gövde malzemesi: DI (Sfero Demir)

Disk: DI

Kök: SS431/416/420

Basınç: PN10 (10 Bar) veya PN16 (16Bar)

Tasarım: ISO5208 EN12266-1

Flanş Bağlantısı: DIN2501 PN10/16; ISO7005-2 PN10/16; EN1092-2 PN10/16; ANSI B 16.5 sınıfı 150LB; ANSI B 16.47 Seri A sınıfı 150LB; ANSI B 16.1 MSS SP44 sınıfı 150LB AWWA C207

Üst flanş: ISO5211

Yüz Yüze: EN558-1 Seri 13; ISO5752 Serisi 13

Giriş:

Sık çalışmanın, yüksek basıncın veya aşındırıcı ortamın geleneksel vanalara meydan okuduğu zorlu endüstriyel uygulamalarda, esnek yataklı eşmerkezli kelebek vana, sızdırmazlık ömrü ve çalışma torku açısından çoğu zaman yetersiz kalır. Tianjin Worlds Valve Co., Ltd., sünek demir (DI) gövde ve disk içeren, Sınıf 150 olarak derecelendirilen DN400 Çift Ofset Kelebek Vanamız ile bu zorlukların üstesinden gelir. Çift ofset geometrisi düşük tork, çift yönlü kabarcık geçirmez kapatma ve daha uzun çevrim ömrü sağlar.

Neden çift ofset tasarım?

Çift ofset geometrisi, açma ve kapama sırasında disk ile yuva arasındaki sürtünmeyi azaltır. Bu genellikle eşmerkezli tasarımlarla karşılaştırıldığında daha düşük tork gereksinimlerine ve daha uzun koltuk ömrüne neden olur. Ancak belirli tork değerleri ve çevrim ömrü verileri konfigürasyona göre değişiklik gösterir; lütfen seçtiğiniz seçenekler için teknik veri sayfası isteyin.

ISO 5211 Üst Flanş

Vananın üst montaj yastığı ISO 5211 boyutlarına göre işlenmiştir. Bu standart arayüz, ISO 5211 ile uyumlu her marka aktüatörün hızlı ve güvenilir montajına olanak tanıyarak otomasyon entegrasyonunu basitleştirir.

Flanşlı Bağlantılar

Flanşlı uçlar boru hatlarında sağlam, sızdırmaz kurulum sağlar. Özellikle DN400 gibi daha büyük boyutlar ve bakım için sık sık sökülmesi gereken uygulamalar için uygundurlar. Lütfen sipariş vermeden önce gerekli flanş standardınızı ve kaplama tipinizi (ör. yükseltilmiş yüz, düz yüz) onaylayın.

Kalite Güvencesi

Tianjin Worlds Valve Co., Ltd., ISO 9001 sertifikalı bir üretim sistemi işletmektedir. Her valf sevkıyattan önce basınç testine tabi tutulur. Talep üzerine test raporları ve malzeme sertifikaları mevcuttur. İlgili standartları karşılayan vanalar için CE, UKCA, WRAS veya ACS gibi sertifikalar sağlanabilir; lütfen özel onay durumu için bilgi alın.

Önemli Not

Sıcaklıkta maksimum çalışma basıncı, sızıntı oranı ve çevrim ömrü dahil olmak üzere performans verileri yuva malzemesine, disk kaplamasına ve diğer seçeneklere bağlıdır. Evrensel numaraları onay almadan yayınlamıyoruz. Doğrulanmış bir spesifikasyon için lütfen çalışma koşullarınızı (ortam, sıcaklık, basınç, gerekli kapatma sınıfı) belirterek teknik ekibimizle iletişime geçin.

İletişim

DN100 -DN1800 çift ofset flanşlı kelebek vanaya ilişkin ayrıntılı fiyat teklifi, boyutsal çizim ve sertifikalı veri sayfası için lütfen Tianjin Worlds Valve Co., Ltd.

ile iletişime geçin.
